Наглядный конспект по основным темам МДК 01.01 «Проектирование зданий и сооружений» - Железобетонные конструкции зданий (вопрос 49а)

Категория: Прочее

30.01.2019 22:47

Сборные ж/б колонны одноэтажных промышленных зданий, их типы, параметры. Дать эскизы. Правила перевязки колонн, стен к разбивочным осям.

Просмотр содержимого документа
«Наглядный конспект по основным темам МДК 01.01 «Проектирование зданий и сооружений» - Железобетонные конструкции зданий (вопрос 49а)»

Тема 49а. Сборные ж/б колонны одноэтажных промышленных зданий, их типы, параметры. Дать эскизы. Правила перевязки колонн, стен к разбивочным осям. Сборные железобетонные колонны для промышленных зданий

Железобетонные колонны

а, б - для крайних и средних рядов бескрановых зданий;

в, г - для крайних и средних рядов зданий, оборудованных кранами, прямоугольные;

д, е-то же, двухветвевые;

1 - закладные детали;

2 -стальной оголовок;

3 - анкерные болты.

По расположению в плане их подразделяют на колонны крайних и средних рядов. Те и другие могут быть бесконсольными и консольными. Бесконсольные применяют в пролетах без мостовых кранов или с подвесными кран-балками, а колонны, с консолями - в пролетах, оборудованных мостовыми кранами. В зависимости от вида поперечного сечения колонны бывают прямоугольные, двутаврового профиля и двухветвевые.

В бескрановых пролетах и в пролетах с подвесным подъемно-транспортным оборудованием грузоподъемностью до 5 т унифицированные сборные железобетонные колонны при шаге 6 и 12 м выполняют:

- при высоте помещений 3,6...9,6 м и пролетах 12; 18; 24 м - постоянного сечения;

- при высоте помещений 10,8 и 12,6 м и пролетах 18; 24; 30 м, а также при высоте помещений 14,4; 16,2 и 18 м и пролетах 24; 30; 36 м - переменного по высоте сечения, в нижней части - сквозными.

Унифицированные размеры сечений колонн применяют следующие:

- для прямоугольных -400X400, 400X600, 400X800, 500X500, 500X600 и 500X800мм;

- для двутавровых - 400X600 и 400X800 мм;

-для двухветвевых - 400X1000; 500X1000,500X1300, 500x1400, 500X1500,600X1400, 600Х 1900, 600X2400 мм.

Колонны с консолями состоят из подкрановой и надкрановой (верхней) части. Надкрановую часть, поддерживающую элементы покрытия, называют надколонником. В двухветвевых колоннах надколонник делают из одной ветви, вследствие чего для опирания подкрановых балок создаются уступы. Просветы между ветвями двухветвевых колонн используются для пропуска технологических и сантехнических коммуникаций.

Длину колонн принимают с учетом высоты помещения и глубины заделки их в фундамент, которая принимается:

- для колонн прямоугольного сечения без мостовых кранов - 750 мм;

- для колонн прямоугольного и двутаврового сечения с мостовыми кранами - 850мм;

- для двухветвевых колонн - 900...1200 мм.

Для крепления к колоннам стропильных конструкций (ферм или балок) на оголовках колонн расположены опорные стальные листы и анкеры. Кроме того, для крепления подкрановых балок предназначены закладные детали, находящиеся на консолях колонн. Колонны продольных наружных рядов имеют по высоте через каждые 1200 мм стальные закладные детали для крепления к ним стеновых панелей. Для выверки по разбивочным осям на всех гранях колонн, а также на двух гранях каждой консоли наносят вертикальные риски в виде треугольных канавок глубиной по 50 мм. Риски делают на уровне верха фундаментного стакана, на верхнем конце колонны и на боковых гранях подкрановых и других консолей.

При шаге колонн 12 м и длине стеновых панелей 6 м помимо основных колонн в зданиях предусматривают второстепенные колонны (фахверковые). Фахверковые колонны устанавливают также в торцах зданий для восприятия ветровых усилий элементами заполнения стены. При высоте помещений до 4,2 м фахверковые колонны делают из стальных прокатных профилей, а при большей высоте - из железобетона. Длину торцовых железобетонных фахверковых колонн принимают на 100...150 мм меньше основных колонн, чтобы образовать зазор между их верхом и нижним поясом стропильных конструкций покрытия. Фахверковые колонны жестко заделывают в фундаментах и шарнирно крепят к элементам покрытия.

Привязка колонн и стен к поперечным разбивочным осям

При привязке колонн и торцовых стен к поперечным разбивочным осям геометрические оси сечений колонн, за исключением колонн в торцах зданий и примыкающих к температурным швам, совмещаются с поперечными разбивочными осями. Геометрические оси торцовых колонн основного каркаса смещаются с поперечных разбивочных осей внутрь здания на 50 см, а внутренние поверхности торцовых стен совмещаются с поперечными разбивочными осями.

При привязке колонн у поперечного температурного шва геометрические оси парных колонн смещаются с разбивочной оси на величины, равные размеру привязки торцовых колонн основного каркаса, а ось температурного шва совмещается с поперечной разбивочной осью. Приведенные правила привязки колонн и стен к разбивочным осям относятся к каркасным промышленным зданиям с самонесущим или ненесущим стеновым заполнением.

Привязка несущих наружных стен к продольным разбивочным осям осуществляется следующим образом: при опирании на стены плит покрытия внутреннюю поверхность стены относят от продольной разбивочной оси внутрь здания на 15 см для стен из крупных блоков и на 13 см — для кирпичных стен; при опирании на стены несущих конструкций покрытий (балок, ферм) внутреннюю поверхность стен относят от продольной разбивочной оси внутрь здания на 30 см — для стен из крупных блоков толщиной 40 см и более и на 25 см — для кирпичных стен толщиной 38 см и более. При кирпичных стенах в 38 см с пилястрами толщиной 13 см расстояние от продольной оси до внутренней поверхности стены принимается равным 13 см; при кирпичных стенах любой толщины с пилястрами толщиной более 13 см внутренняя поверхность стен совмещается с продольной разбивочной осью (нулевая привязка).

Привязку несущей торцовой стены к поперечной разбивочной оси при опирании на стены плит покрытия принимают такой же, как для несущей продольной стены при опирании на нее плит покрытия. При привязке внутренних несущих стен их геометрические оси совмещаются с разбивочными осями. В промышленных зданиях, возводимых из типовых конструкций, регламентируются также расстояния от продольной разбивочной оси до оси подкранового рельса. Так, в зданиях, оборудованных электрическими мостовыми кранами общего назначения грузоподъемностью до 50 тс включительно, расстояние это принимается равным 75 см. Для кранов большей грузоподъемности, а также в случае устройства проходов в надкрановой части колонны расстояние от продольной разбивочной оси до оси подкранового рельса принимается равным 100 см и более, кратным 25 см. В многоэтажных промышленных зданиях привязка колонн крайних рядов и наружных ограждений к разбивочным осям принимается нулевой. Геометрические оси торцовых колонн и колонн у деформационных швов смещаются с поперечных разбивочных осей на 500 мм.

Детали размещения колонн в различных узлах сетки разбивочных осей приведены и пояснены ниже.

Применение для здания типовых конструкций требует строго определенного их расположения. Это значит в первую очередь, что все колонны на плане здания должны быть расположёны строго определенно по отношению к разбивочным осям.

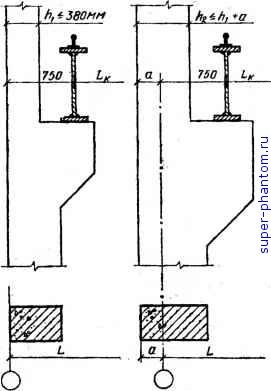

Варианты привязки крайних колонн к продольной разбивочной оси (в разрезе)

слева- нулевая привязка; справа - привязка а.

Привязки несущих продольных и торцовых стен в бескаркасных зданиях выбираются так, чтобы обеспечить достаточное опирание несущих конструкций или настила покрытий на стены. Основные варианты привязки несущих стен, предусмотренные типовыми решения указаны ниже

Привязки несущих стен к разбивочным осям в бескаркасном здании

а - привязка продольной стены, не имеющей пилястр, при опирании плит покрытия:

б - то же, при опирании несущих конструкций покрытая;

в -опирание несущих конструкций покрытия на стену с пилястрами выступе пилястр.

Деформационные швы, их виды, местоположение и конструктивное решение

Сквозные вертикальные зазоры, оставленные в стенах и заполненные эластичным материалом, называются деформационными швами. Разрезка стен швами позволяет смещаться смежным участкам по вертикали и горизонтали, что предотвращает образование трещин при колебаниях температуры или при неравномерной осадке здания.

Деформационные швы бывают:

-температурные, разрезающие стену от верхнего обреза фундамента до карниза и расположенные друг от друга, в зависимости от конструкции стены и климатических условий, на расстоянии от 30 до 150 м

-осадочные, начинающиеся от подошвы фундамента и оканчивающиеся по верху карниза. Они разрезают здание (стены, перекрытия и покрытия) на отдельные отсеки. Осадочные швы располагаются в местах примыкания разновысотных частей здания друг к другу или при укладке фундамента на участках с разнородными грунтами на границах участков.

В большинстве случаев осадочный шов совмещает и функции температурного.

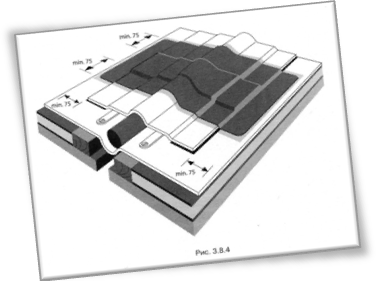

Деформационные швы

В кирпичных стенах деформационные швы устраивают а четверть или в шпунт. В мелкоблочных стенах примыкание смежных участков осуществляется впритык и дополнительно защищается от продувания стальными компенсаторами.

Расстояние между ними принимается с учетом расчетной зимней температуры, вида стенового материала и марки раствора в местах пристройки к существующему зданию, на границах залегания грунтов, неоднородных по геологическому строению, в местах значительного перепада нагрузок при различном числе этажей зданий.

Вопрос 2. Сборные железобетонные колонны одноэтажных зданий. Их типы, параметры
Правила привязки колонн и стен к разбивочным осям.
Местоположение и конструктивное решение деформационных швов

2.1 Сборные железобетонные колонны одноэтажных зданий. Их типы, параметры

Железобетонные колонны

а, б - для крайних и средних рядов бескрановых зданий;

в, г - для крайних и средних рядов зданий, оборудованных кранами, прямоугольные;

д, е-то же, двухветвевые;

1 - закладные детали;

2 -стальной оголовок;

3 - анкерные болты.

Унифицированные размеры сечений колонн применяют следующие:

- для прямоугольных -400X400, 400X600, 400X800, 500X500, 500X600 и 500X800мм;

- для двутавровых - 400X600 и 400X800 мм;

-для двухветвевых - 400X1000; 500X1000,500X1300, 500x1400, 500X1500,600X1400, 600Х 1900, 600X2400 мм.

2.2 Правила привязки колонн и стен к разбивочным осям.

Для крепления к колоннам стропильных конструкций (ферм или балок) на оголовках колонн расположены опорные стальные листы и анкеры.

При кирпичных стенах в 38 см с пилястрами толщиной 13 см расстояние от продольной оси до внутренней поверхности стены принимается равным 13 см; при кирпичных стенах любой толщины с пилястрами толщиной более 13 см внутренняя поверхность стен совмещается с продольной разбивочной осью (нулевая привязка).

При привязке внутренних несущих стен их геометрические оси совмещаются с разбивочными осями. В промышленных зданиях, возводимых из типовых конструкций, регламентируются также расстояния от продольной разбивочной оси до оси подкранового рельса.

. Геометрические оси торцовых колонн и колонн у деформационных швов смещаются с поперечных разбивочных осей на 500 мм.

2.3 Местоположение и конструктивное решение деформационных швов

Деформационные швы бывают:

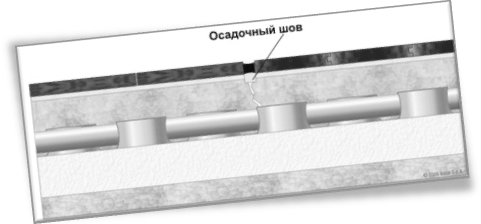

-осадочные, начинающиеся от подошвы фундамента и оканчивающиеся по верху карниза. Они разрезают здание (стены, перекрытия и покрытия) на отдельные отсеки. Располагаются в местах примыкания разновысотных частей здания друг к другу или при укладке фундамента на участках с разнородными грунтами на границах участков.

Деформационные швы

***
