Наглядный конспект по основным темам МДК 01.02. Проект производства работ - Основные положения проектирования жилых и общественных зданий (вопрос 39а)

Тема 39. Общественные здания и их классификация. Принципы объемно-планировочных решений. Оценка проектов.

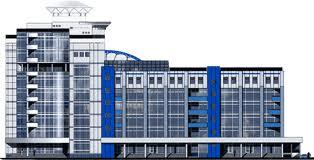

ОБЩЕСТВЕННЫЕ ЗДАНИЯ

Общественные здания предназначены для временного пребывания людей в связи с осуществлением в них различных функциональных процессов (занятия умственным трудом, питание, спорт, отдых и зрелища, медицинское обслуживание и др.). Общественные здания отличает их внешний облик, поскольку основным структурным элементом нередко является одно или несколько больших помещений (залов). Необходимо учитывать и тот факт, что общественные здания часто являются центром формирования застройки, поскольку их единовременная вместимость нередко достигает 100 тыс. человек и более.

Все общественные здания подразделяют на четыре класса в зависимости от долговечности, степени огнестойкости и эксплуатационных требований.

При проектировании общественных зданий руководствуются СНиПами, которые устанавливают состав помещений, их размеры и другие требования в зависимости от назначения здания. Эффективность строительства общественного здания определяется его объемно-планировочным решением, которое означает расположение (компоновку) помещений заданных размеров и формы в одном комплексе, подчиненные функциональным, техническим, архитектурно-художественным и экономическим требованиям.

Общественные здания делят на одноэтажные, малоэтажные (2…3 этажа) и многоэтажные. Помещения по способу их связи между собой могут быть непроходными (изолированными) и проходными (неизолированными). Непроходные помещения между собой сообщаются с помощью третьего помещения (коридора, лестничной клетки, холла и др.). Форма плана общественных зданий может быть прямоугольная, из нескольких связанных между собой прямоугольников и других форм с учетом функциональных особенностей здания. Этажность здания также зависит от его назначения, экономических, градостроительных и других требований, а также природных данных строительной площадки.

КЛАССИФИКАЦИЯ ОБЩЕСТВЕННЫХ ЗДАНИЙ

Принципы объемно-планировочных решений

Основными планировочными схемами общественных зданий являются:

-Коридорная схема является наиболее распространенной, она характеризует расположением помещений по одну или обе стороны коридора, который служит для связи этих помещений между собой. Схема с двусторонним расположением помещений является весьма экономичной, так как длина коридора и периметр здания при этом значительно сокращаются. Однако она требует специальных объемно-планировочных и конструктивных решений для обеспечения необходимого освещения. Так, нормы ограничивают длину коридора, рекомендуя устройство специальных рекреационных помещений — «световых разрывов», поскольку освещенность коридора через окна в его торцах не всегда обеспечивается. Применяют также освещение коридоров вторым светом через фрамуги и остекленные двери, а также перегородки из светопрозрачных материалов (стеклоблоков, стеклопрофилей). Нередко при планировке помещений используют метод чередования одно- и двустороннего расположения помещений.

При одностороннем расположении помещений обеспечивается хорошая освещенность коридора боковым светом. В связи с этим такую схему применяют в тех зданиях, где коридор используется кроме связи и для других целей (например, рекреационный коридор в учебных заведениях, поликлиниках, клубах и др.). Ширина коридоров зависит от их протяженности, числа людей, находящихся в прилегающих помещениях, назначения здания. При двустороннем размещении помещений ширину коридора обычно назначают в пределах от 1,4 до 2,8 м, а при одностороннем — более 3 м.

-Анфиладная схема планировки характеризуется непосредственным сообщением между собой смежных проходных помещений. Такая схема характерна для зданий музеев, выставочных павильонов и др.

-Зальная схема планировки применяется в тех случаях, когда в здании имеется одно или несколько крупных помещении, вокруг которых группируются все остальные. Эта схема характерна для зданий кинотеатров, спортивных комплексов, торговых предприятий и др.

-Смешанная схема планировки зданий включает одновременно несколько схем.

Общественные здания независимо от их назначения состоят из отдельных структурных элементов и имеют однотипные отдельные помещения и их группы-архитектурно-планировочные узлы.

-Ячейковая схема состоит из частей, в которых функциональные процессы проходят в небольших равновеликих пространственных ячейках (школьные, лечебные здания), которые могут иметь общую коммуникацию, связывающую их с внешней средой.

-Центрическая схема состоит из большого зального помещения, вокруг которого группируются мелкие помещения (зрелищные здания).

-Павильонная схема построена на распределении помещений или их групп в отдельных объемах-павильонах, связанных между собой единым композиционным решением (генеральным планом), например, павильонный рынок.

Эффективность планировки здания в целом зависит от размещения и конструктивного решения этой группы помещений.

Для обеспечения организованного входа и выхода из здания людей служит комплекс помещений, называемый входным узлом. На размещение, состав, размеры входных узлов и определение их числа, прежде всего, влияют назначение и вместимость здания. Главным требованием при этом является обеспечение беспрепятственных и комфортных условий заполнения людьми зданий и их эвакуации в аварийных условиях. Входной узел состоит из тамбуров, вестибюля, гардеробной, обслуживающих помещений и иногда примыкающей к вестибюлю главной лестницы.

Через главный вход проходят основные массы людей, участвующих в функциональном процессе. Для обслуживающих функций устраивают служебные входы, которые нередко целесообразно рассматривать как запасные эвакуационные выходы. Главный вход в здание должен хорошо просматриваться при приближении к нему человека. Входная площадка должна защищаться навесом от атмосферных осадков. Для защиты от проникания холодного воздуха в здание у наружных дверей устраивают небольшие помещения — тамбуры. Они могут быть наружными и внутренними. Вестибюль — коммуникационное помещение, выполняющее распределительные функции при входе людей и собирательные — при их выходе. В первом случае людские потоки направляются к коридорам, лестницам и подъемникам. Рядом с вестибюлем обычно располагают гардеробные помещения. Площадь вестибюля и гардероба зависит от количества пользующихся ими людей и может составлять 0,25 м2 на одного человека.

Во входном узле нередко располагают и другие помещения обслуживающего назначения (для охраны, киоски, санитарные узлы и т. п.). К входному узлу примыкают также помещения, в которых располагают общие службы по обслуживанию здания (справочные бюро, экспедиции, медпункты и др.).

Для сообщения между этажами устраивают лестницы и подъемники. Размеры лестниц (их ширина) и количество зависят от этажности здания, населенности этажей и его назначения. Если в здании функционируют интенсивные людские потоки (торговые, транспорта, зрелищные и др.), то применяют эскалаторы. Нередко вместо лестниц устраивают пандусы, т. е. наклонные пологие поверхности без ступеней.

Санитарные узлы. Состав санитарных узлов общественных зданий зависит, прежде всего, от его назначения. В их состав входят уборные, умывальники и душевые (для лечебных, спортивных и других зданий). Уборные располагают на расстоянии не более 75 м от наиболее удаленных мест пребывания людей. Размещают их поэтажно на одной вертикали. Количество санитарных приборов принимают в соответствии с нормами.

Для административных зданий принимают: 1 унитаз и 1 писсуар на 50 мужчин; 1 унитаз на 20 женщин и 1 умывальник на 6 унитазов (но не менее одного на уборную). При спортивных залах устраивают душевые с одной сеткой на 10 человек смены, при бассейнах — с одной сеткой на 3 человека. Унитазы размещают в кабинах с размером 1,2 × 0,9 м с дверьми. Вход в уборную устраивают через шлюз (тамбур). Стены санитарных узлов на высоту 1,5 м облицовывают плиткой или окрашивают масляной краской. Полы делают водонепроницаемыми с уклоном к трапам (водоприемникам). В душевых тамбуром служат раздевальные.

Важнейшими структурными элементами общественных зданий являются основные помещения (рабочие кабинеты, учебные комнаты, лаборатории, залы и др.). Все эти помещения должны иметь необходимое естественное освещение, хорошо проветриваться. Площадь помещений зависит от их назначения, необходимой вместимости и габаритов оборудования. Так, площадь классных комнат в школе должна быть не менее 1,25 м2 на одного учащегося; площадь учебных мастерских — не менее 3,3 м2; площадь конторских комнат в учреждениях проектируют из расчета 3…3,25 м2, а чертежные — из расчета 5…6 м2 на рабочий стол.

Соотношение размеров глубины к ширине, должно быть тесно увязано с унифицированными расстояниями между осями опор. Помещения, в которых необходимо обеспечение равномерного естественного освещения всех рабочих мест, проектируют вытянутыми вдоль наружных стен. К ним можно отнести классы, аудитории, лаборатории, чертежные залы, конструкторские бюро. Для них принимают соотношение глубины к ширине 1:1,5; 1:2; 1:2,5. Если в административных зданиях глубина помещения 9 м, то 6 м глубины от окна отводится под рабочую площадь, а более удаленные 3 м — для вспомогательных функций. Для помещений, вытянутых в глубину, принимают соотношения 1:1, 1:1,5 до 1:2,0. Помещения с соотношением ширины к глубине более 1:2 не допускаются.

К зрительным и лекционным залам, а также залам собраний предъявляют требования по обеспечению хорошей видимости и слышимости, а также надежной эвакуации людей из них. Необходимая видимость достигается путем расчета размеров залов с учетом количества зрительных мест. Так, для кинотеатров глубина зала определяется с учетом предельной видимости 42 м. При большей его глубине нарушается синхронное (одновременное) восприятие зрителем звука и изображения — звук запаздывает.

Расположение мест (сплошное, групповое, рядовое) определяется соответствующими нормами. При расчете профиля расположения зрительских мест с учетом видимости необходимо учитывать, что уровень глаз сидящего зрителя над полом принимается 1,15 м (средняя величина, установленная на основе антропометрических измерений).

Расстояние между уровнем глаз зрителя и верхней точкой его головы, непосредственно над которой проходит луч зрения сидящего сзади зрителя, установлено для зрителей без головных уборов равным 0,12 м; для зрителей в головных уборах — 0,15 м. В театрах и концертных залах с = 0,06…0,08 м.

Беспрепятственная видимость достигается при размещении рядов зрительских мест по следующим видам поверхностей прямолинейной наклонной, где высота подступенка для всех рядов мест будет одинаковой; криволинейной, создающей наименьший подъем мест при сохранении постоянного значения с, однако r будет переменной; ломаной, при которой профиль поверхности зала делят на несколько крупных групп зрительских мест, в пределах каждой из которых места размещают по прямой наклонной плоскости.

Кроме того, при расчете видимости, например, в залах кинотеатров горизонтальный угол, образуемый лучом зрения, направленным с крайнего места первого ряда к противоположному краю экрана, должен составлять с плоскостью обычного экрана не менее 45°, а с хордой, стягивающей дугу широкого экрана, — не менее 32°, В театральных и концертных залах места для зрителей располагают в пределах горизонтального угла, равного 45° и образованного лучами, проведенными через боковые грани портала под углом 22°30 к продольной оси зала и сцены.

При проектировании аудиторий, залов собраний, концертных и театральных залов и кинотеатров необходимо также создавать такие условия передачи звука, которые обеспечивали бы наилучшую слышимость музыки и речи.

Распространение звука в помещении имеет свои законы. Звуковая волна, встречая на пути преграды (стены, потолки, мебель, людей), частично поглощается их материалом, частично отражается и достигает новых преград, постепенно затухая. Многократное отражение звука вызывает продление его слышимости уже после того, как источник звука перестал звучать. Это явление называется реверберацией, которое измеряется секундами или долями секунд.

Время реверберации звука определяется расчетом и устанавливается нормами. Небольшая реверберация улучшает акустические свойства помещения, а слишком длительная становится вредной, так как вызывает ощущение шума. Если она превышает допустимую, то ее уменьшают введением звукопоглощающих поверхностей — мягких занавесей, акустических потолков и стен, мягкой мебели и т. д. Если реверберация мала, то вводят, наоборот, гладкие отражающие поверхности.

Заполнение залов людьми и их эвакуация должны осуществляться без встречных людских потоков. Поэтому входы в залы и выходы из зала располагают, как правило, с противоположных сторон и используют для эвакуации в основном продольные проходы, так как движение по поперечным проходам мешает зрителям. Ширину проходов устанавливают по расчету движения людских потоков при эвакуации зрителей. При проектировании обычно стремятся, чтобы связи между помещениями, функционально связанными между собой, были кратчайшими, а также учитывают вопросы более выгодного расположения помещений, в которых находится большое количество людей. Взаимное расположение основных планировочных элементов в соответствии с функциональным назначением и лучшей организацией людских потоков указывает на качество планировки здания.
