Наплавка ниточных валиков

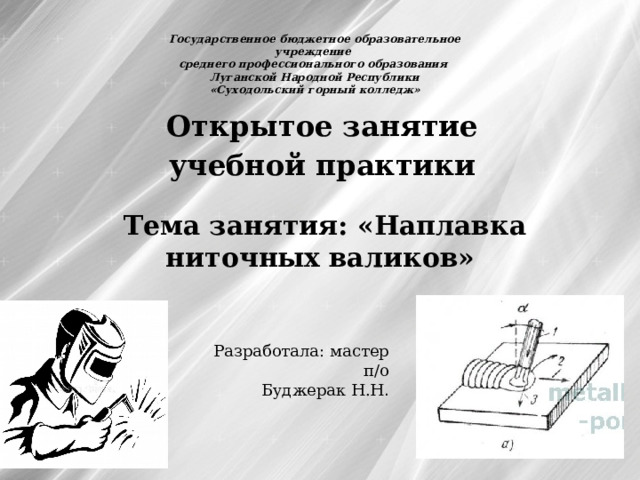

Государственное бюджетное образовательное учреждение

среднего профессионального образования

Луганской Народной Республики

«Суходольский горный колледж»

Открытое занятие

учебной практики

Тема занятия: «Наплавка ниточных валиков»

Разработала: мастер п/о

Буджерак Н.Н .

Цель занятия:

• Обучающая - научить студентов равномерно подавать электрод вниз по мере его плавления, перемещать его вдоль оси шва в различных направлениях и совершать колебательные движения электродом поперек шва, соблюдая при этом правильный угол наклона электрода.
• Тип урока : формирование первоначальных умений и навыков выполнения операций.

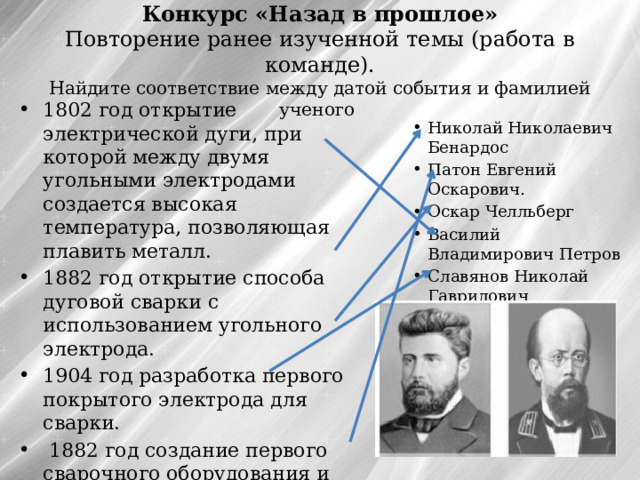

Конкурс «Назад в прошлое» Повторение ранее изученной темы (работа в команде). Найдите соответствие между датой события и фамилией ученого

• 1802 год открытие электрической дуги, при которой между двумя угольными электродами создается высокая температура, позволяющая плавить металл.
• 1882 год открытие способа дуговой сварки с использованием угольного электрода.
• 1904 год разработка первого покрытого электрода для сварки.
• 1882 год создание первого сварочного оборудования и электродов.
• 1942 год были сварены под флюсом борта первого в мире сварного танка.

• Николай Николаевич Бенардос
• Патон Евгений Оскарович.
• Оскар Челльберг
• Василий Владимирович Петров
• Славянов Николай Гаврилович

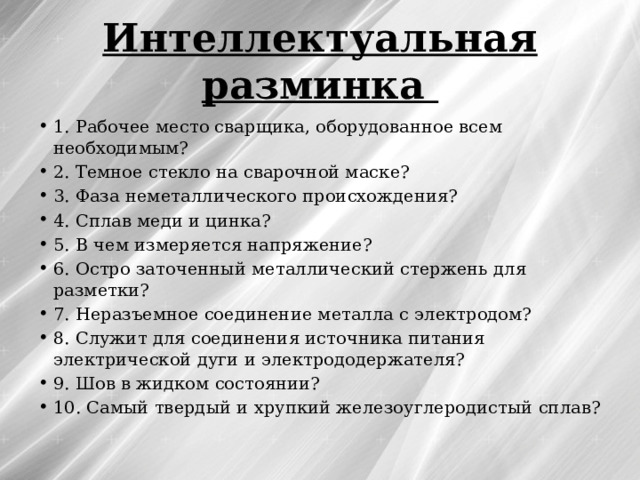

Интеллектуальная разминка

• 1. Рабочее место сварщика, оборудованное всем необходимым?
• 2. Темное стекло на сварочной маске?
• 3. Фаза неметаллического происхождения?
• 4. Сплав меди и цинка?
• 5. В чем измеряется напряжение?
• 6. Остро заточенный металлический стержень для разметки?
• 7. Неразъемное соединение металла с электродом?
• 8. Служит для соединения источника питания электрической дуги и электрододержателя?
• 9. Шов в жидком состоянии?
• 10. Самый твердый и хрупкий железоуглеродистый сплав?

Интеллектуальная разминка

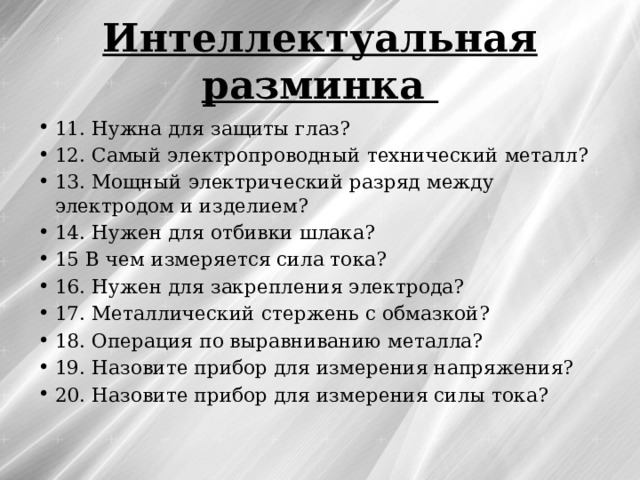

• 11. Нужна для защиты глаз?
• 12. Самый электропроводный технический металл?
• 13. Мощный электрический разряд между электродом и изделием?
• 14. Нужен для отбивки шлака?
• 15 В чем измеряется сила тока?
• 16. Нужен для закрепления электрода?
• 17. Металлический стержень с обмазкой?
• 18. Операция по выравниванию металла?
• 19. Назовите прибор для измерения напряжения?
• 20. Назовите прибор для измерения силы тока?

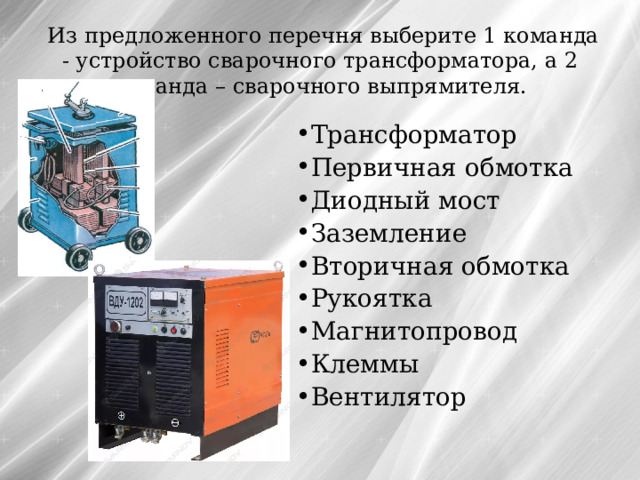

Из предложенного перечня выберите 1 команда - устройство сварочного трансформатора, а 2 команда – сварочного выпрямителя.

• Трансформатор
• Первичная обмотка
• Диодный мост
• Заземление
• Вторичная обмотка
• Рукоятка
• Магнитопровод
• Клеммы
• Вентилятор

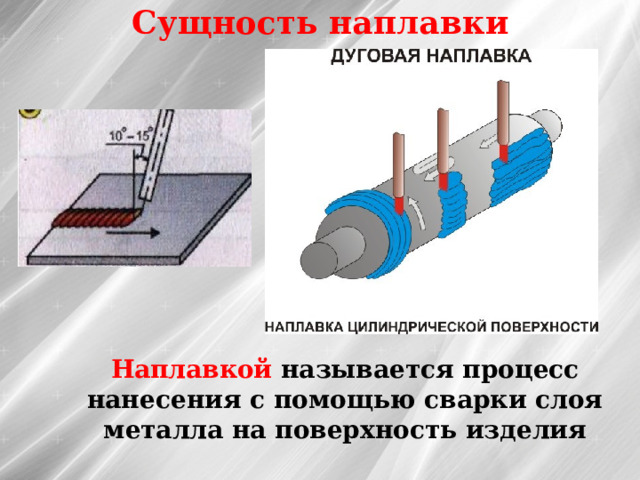

Сущность наплавки

Наплавкой называется процесс нанесения с помощью сварки слоя металла на поверхность изделия

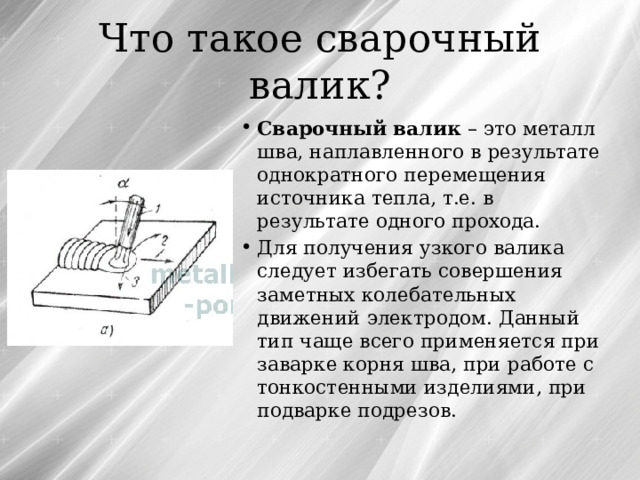

Что такое сварочный валик?

• Сварочный валик – это металл шва, наплавленного в результате однократного перемещения источника тепла, т.е. в результате одного прохода.
• Для получения узкого валика следует избегать совершения заметных колебательных движений электродом. Данный тип чаще всего применяется при заварке корня шва, при работе с тонкостенными изделиями, при подварке подрезов.

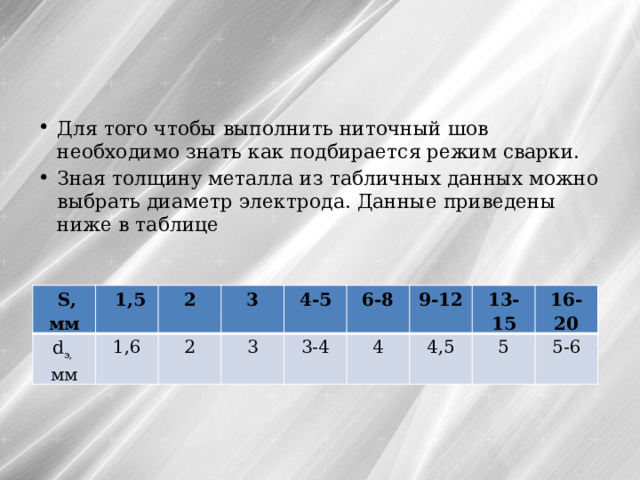

• Для того чтобы выполнить ниточный шов необходимо знать как подбирается режим сварки.
• Зная толщину металла из табличных данных можно выбрать диаметр электрода. Данные приведены ниже в таблице

S, мм

d э, мм

1,5

2

1,6

3

2

4-5

3

3-4

6-8

4

9-12

4,5

13-15

16-20

5

5-6

Техника положения ниточных валиков.

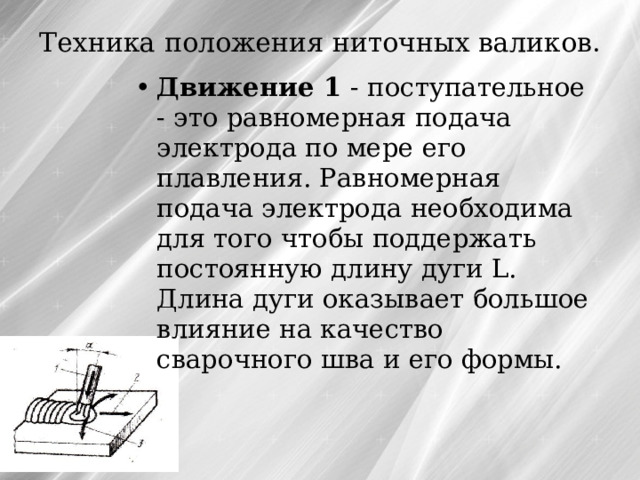

• Движение 1 - поступательное - это равномерная подача электрода по мере его плавления. Равномерная подача электрода необходима для того чтобы поддержать постоянную длину дуги L. Длина дуги оказывает большое влияние на качество сварочного шва и его формы.

Техника положения ниточных валиков.

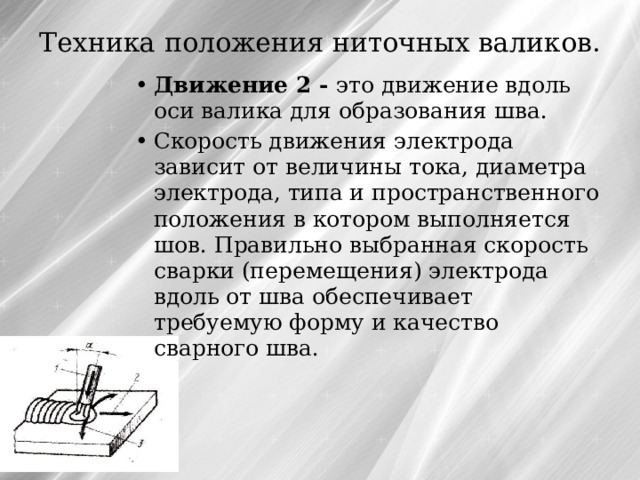

• Движение 2 - это движение вдоль оси валика для образования шва.
• Скорость движения электрода зависит от величины тока, диаметра электрода, типа и пространственного положения в котором выполняется шов. Правильно выбранная скорость сварки (перемещения) электрода вдоль от шва обеспечивает требуемую форму и качество сварного шва.

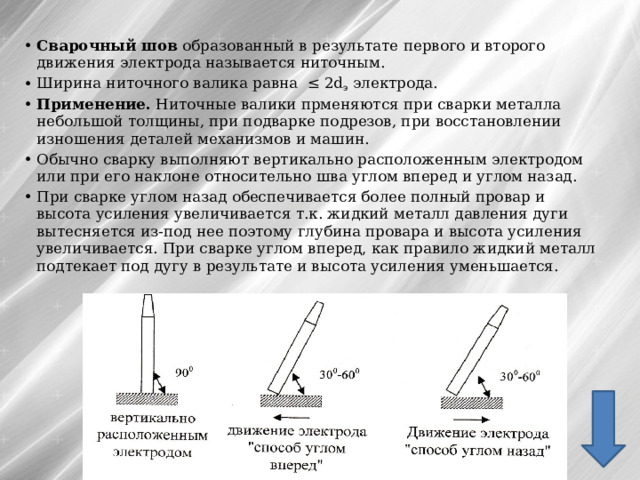

• Сварочный шов образованный в результате первого и второго движения электрода называется ниточным.
• Ширина ниточного валика равна ≤ 2d э электрода.
• Применение. Ниточные валики прменяются при сварки металла небольшой толщины, при подварке подрезов, при восстановлении изношения деталей механизмов и машин.
• Обычно сварку выполняют вертикально расположенным электродом или при его наклоне относительно шва углом вперед и углом назад.
• При сварке углом назад обеспечивается более полный провар и высота усиления увеличивается т.к. жидкий металл давления дуги вытесняется из-под нее поэтому глубина провара и высота усиления увеличивается. При сварке углом вперед, как правило жидкий металл подтекает под дугу в результате и высота усиления уменьшается.

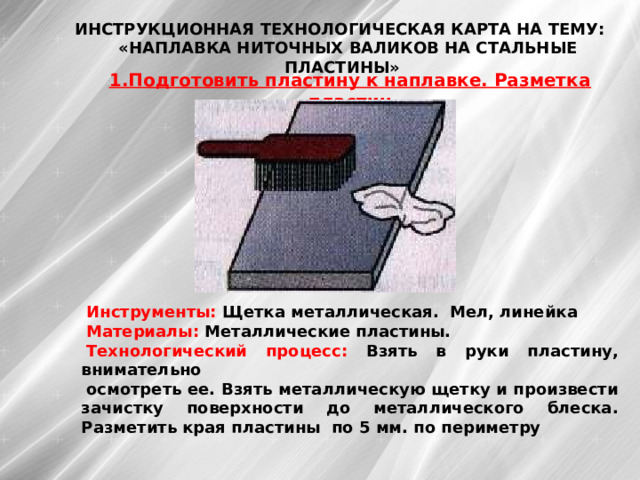

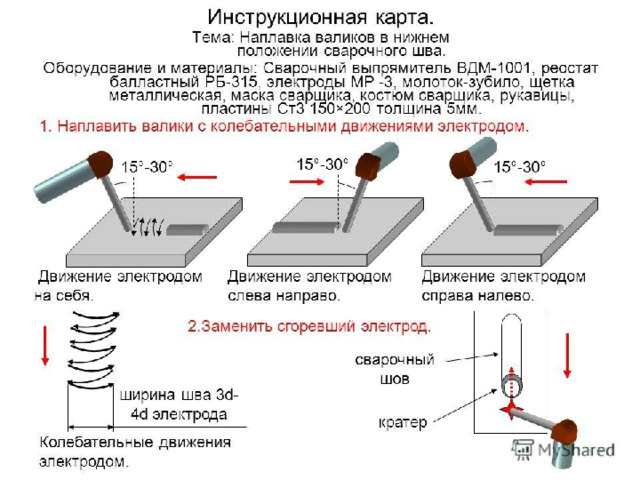

ИНСТРУКЦИОННАЯ ТЕХНОЛОГИЧЕСКАЯ КАРТА НА ТЕМУ:

«НАПЛАВКА НИТОЧНЫХ ВАЛИКОВ НА СТАЛЬНЫЕ ПЛАСТИНЫ»

1.Подготовить пластину к наплавке. Разметка пластин

Инструменты: Щетка металлическая. Мел, линейка

Материалы: Металлические пластины.

Технологический процесс: Взять в руки пластину, внимательно

осмотреть ее. Взять металлическую щетку и произвести зачистку поверхности до металлического блеска. Разметить края пластины по 5 мм. по периметру

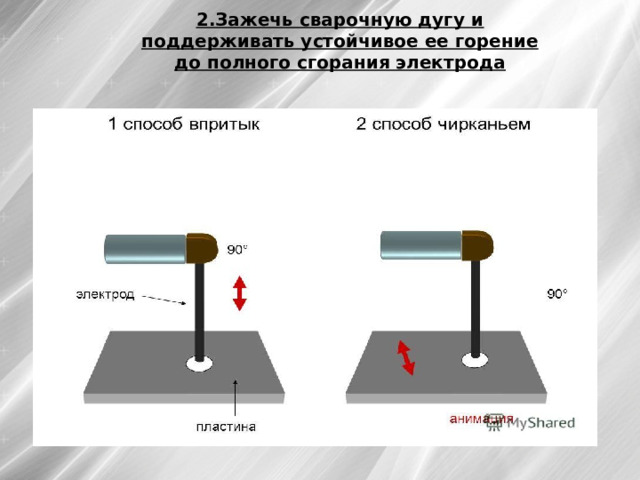

2.Зажечь сварочную дугу и

поддерживать устойчивое ее горение

до полного сгорания электрода

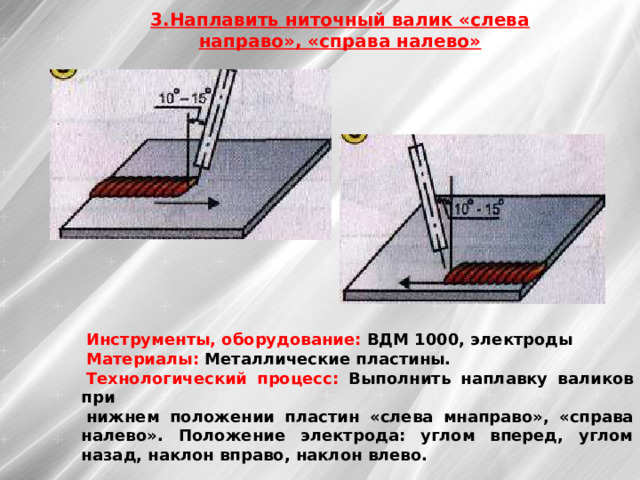

3.Наплавить ниточный валик «слева

направо», «справа налево»

Инструменты, оборудование: ВДМ 1000, электроды

Материалы: Металлические пластины.

Технологический процесс: Выполнить наплавку валиков при

нижнем положении пластин «слева мнаправо», «справа налево». Положение электрода: углом вперед, углом назад, наклон вправо, наклон влево.

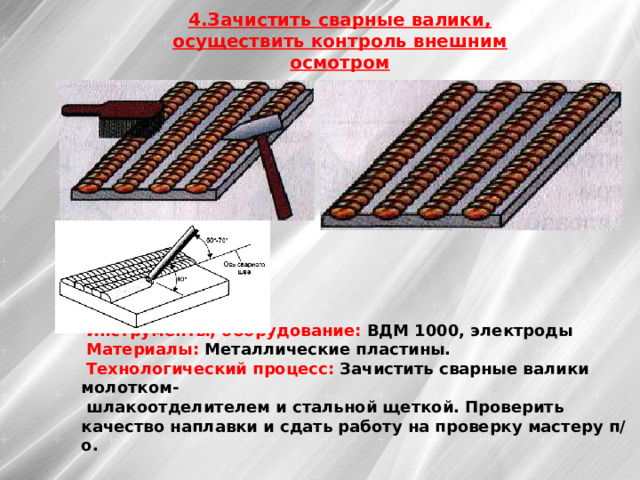

4.Зачистить сварные валики,

осуществить контроль внешним

осмотром

Инструменты, оборудование: ВДМ 1000, электроды

Материалы: Металлические пластины.

Технологический процесс: Зачистить сварные валики молотком-

шлакоотделителем и стальной щеткой. Проверить качество наплавки и сдать работу на проверку мастеру п/о.

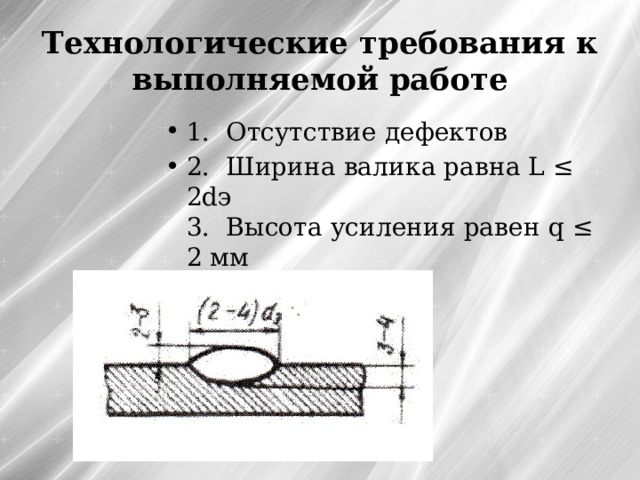

Технологические требования к выполняемой работе

• 1. Отсутствие дефектов
• 2. Ширина валика равна L ≤ 2dэ 3. Высота усиления равен q ≤ 2 мм

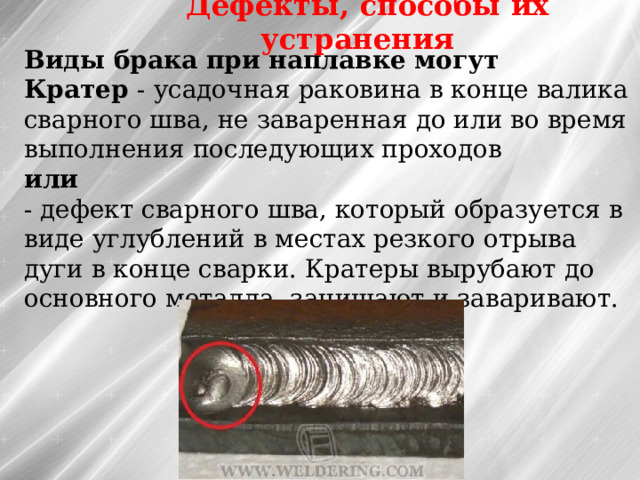

Дефекты, способы их устранения

Виды брака при наплавке могут

Кратер - усадочная раковина в конце валика сварного шва, не заваренная до или во время выполнения последующих проходов или - дефект сварного шва, который образуется в виде углублений в местах резкого отрыва дуги в конце сварки. Кратеры вырубают до основного металла, зачищают и заваривают.

Дефекты, способы их устранения

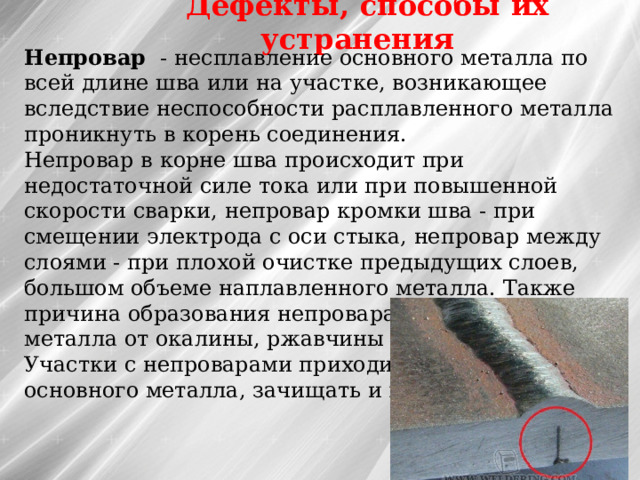

Непровар  - несплавление основного металла по всей длине шва или на участке, возникающее вследствие неспособности расплавленного металла проникнуть в корень соединения.

Непровар в корне шва происходит при недостаточной силе тока или при повышенной скорости сварки, непровар кромки шва - при смещении электрода с оси стыка, непровар между слоями - при плохой очистке предыдущих слоев, большом объеме наплавленного металла. Также причина образования непровара - плохая зачистка металла от окалины, ржавчины и загрязнений, Участки с непроварами приходится вырубать до основного металла, зачищать и вновь заваривать

Дефекты, способы их устранения

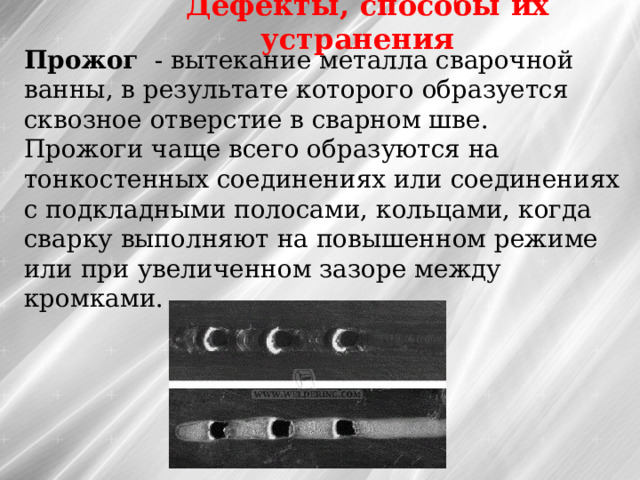

Прожог  - вытекание металла сварочной ванны, в результате которого образуется сквозное отверстие в сварном шве.

Прожоги чаще всего образуются на тонкостенных соединениях или соединениях с подкладными полосами, кольцами, когда сварку выполняют на повышенном режиме или при увеличенном зазоре между кромками.

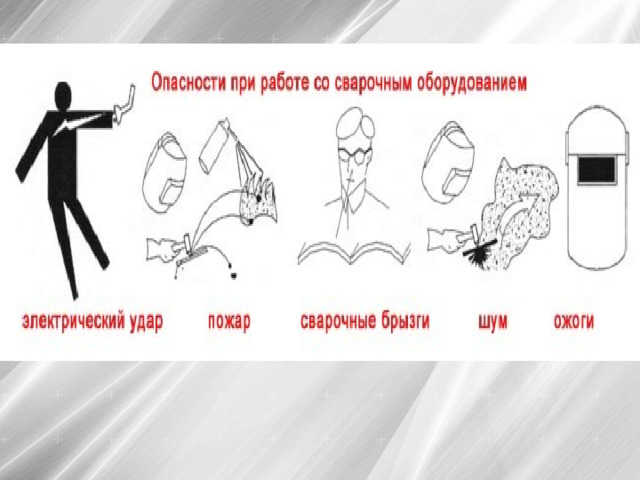

Безопасный труд

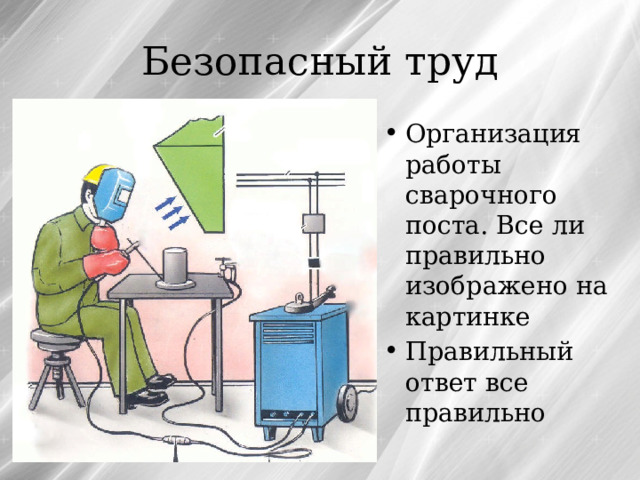

• Организация работы сварочного поста. Все ли правильно изображено на картинке
• Правильный ответ все правильно

Безопасный труд

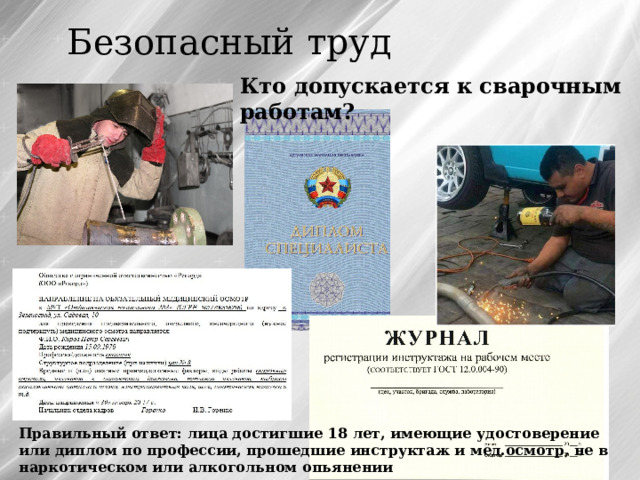

Кто допускается к сварочным работам?

Правильный ответ: лица достигшие 18 лет, имеющие удостоверение или диплом по профессии, прошедшие инструктаж и мед.осмотр, не в наркотическом или алкогольном опьянении

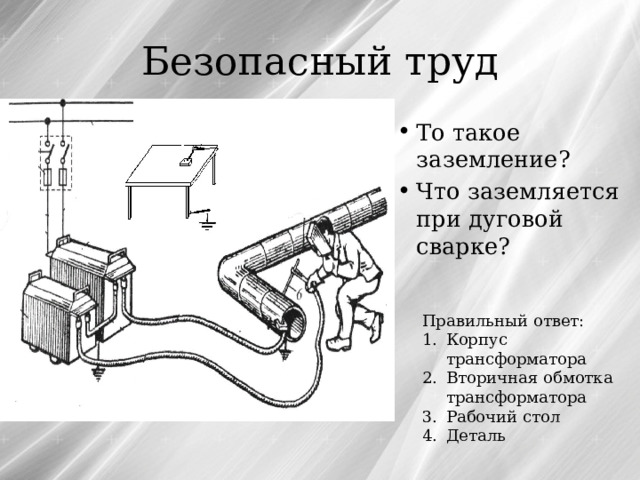

Безопасный труд

• То такое заземление?
• Что заземляется при дуговой сварке?

Правильный ответ:

• Корпус трансформатора
• Вторичная обмотка трансформатора
• Рабочий стол
• Деталь

Безопасный труд

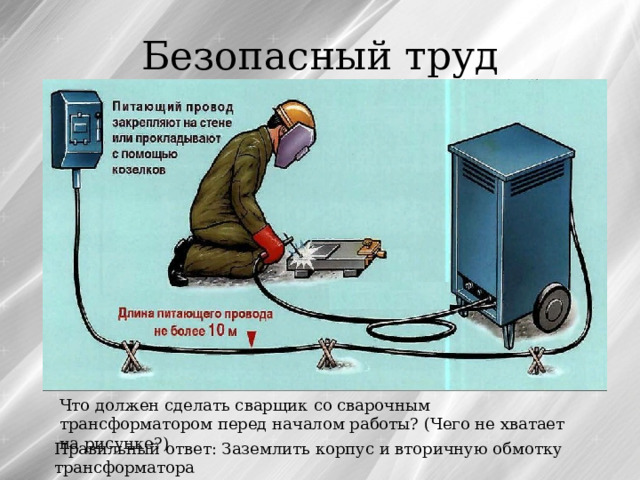

Что должен сделать сварщик со сварочным трансформатором перед началом работы? (Чего не хватает на рисунке?)

Правильный ответ: Заземлить корпус и вторичную обмотку трансформатора

Безопасный труд

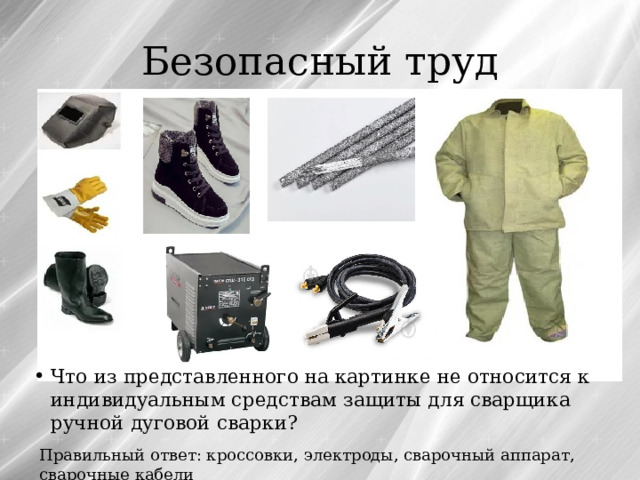

• Что из представленного на картинке не относится к индивидуальным средствам защиты для сварщика ручной дуговой сварки?

Правильный ответ: кроссовки, электроды, сварочный аппарат, сварочные кабели

Безопасный труд

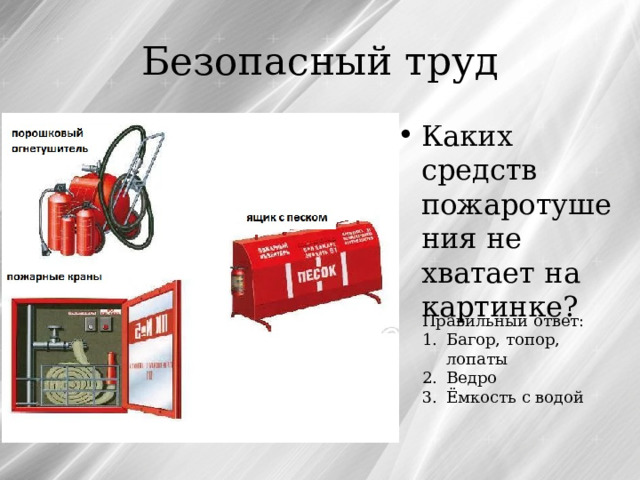

• Каких средств пожаротушения не хватает на картинке?

Правильный ответ:

• Багор, топор, лопаты
• Ведро
• Ёмкость с водой

Ответьте на вопросы о профессиональных заболеваниях?

• Что значит «поймать зайчика»?
• Сварочная слепота

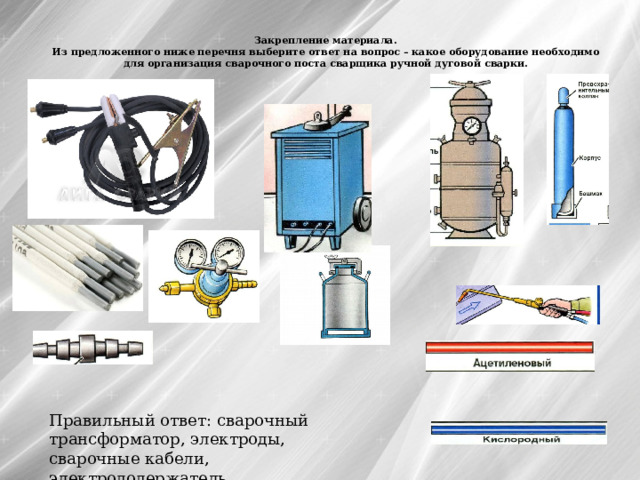

Закрепление материала. Из предложенного ниже перечня выберите ответ на вопрос – какое оборудование необходимо для организация сварочного поста сварщика ручной дуговой сварки.

Правильный ответ: сварочный трансформатор, электроды, сварочные кабели, электрододержатель.

Закрепление материала

• Что такое наплавка?
• Что такое сварочный валик?
• Как влияет диаметр электрода на ширину валика?
• Что такое режим сварки?
• Как влияет скорость перемещения электрода вдоль валика на размеры наплавленного валика?

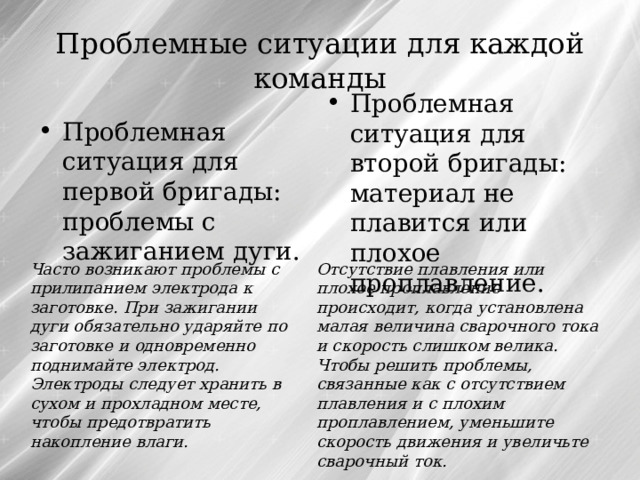

Проблемные ситуации для каждой команды

• Проблемная ситуация для второй бригады: материал не плавится или плохое проплавление.

• Проблемная ситуация для первой бригады: проблемы с зажиганием дуги.

Часто возникают проблемы с прилипанием электрода к заготовке. При зажигании дуги обязательно ударяйте по заготовке и одновременно поднимайте электрод. Электроды следует хранить в сухом и прохладном месте, чтобы предотвратить накопление влаги.

Отсутствие плавления или плохое проплавление происходит, когда установлена малая величина сварочного тока и скорость слишком велика. Чтобы решить проблемы, связанные как с отсутствием плавления и с плохим проплавлением, уменьшите скорость движения и увеличьте сварочный ток.
