Нарезание наружной (внешней) резьбы ручным инструментом.

Нарезание наружной (внешней) резьбы ручным инструментом. .

Подготовил учитель технологии

МАОУ «Лицей 44» г. Липецка

Овчаренко В.В.

7 класс

Виды соединения деталей

Разъемные

Неразъемные

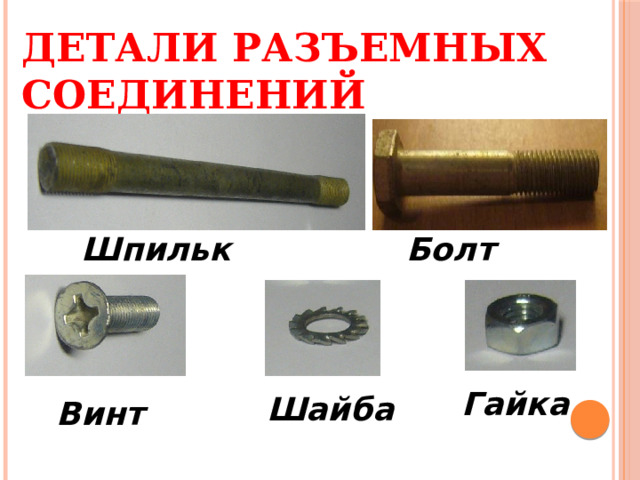

Детали разъемных соединений

Шпилька

Болт

Гайка

Шайба

Винт

Элементы соединения

Болт

Шайба

Гайка

Элементы резьбы

Элементы резьбы

Наружный диаметр

Шаг резьбы

Длина резьбы

Внутренний диаметр

ПЛАШКА –резьбонарезной инструмент

Калибрующая часть

Заборная часть

Стружечная канавка

Отверстие для закрепления

ПЛАШКОДЕРЖАТЕЛЬ – приспособление для нарезания резьбы

Винт крепления плашки

Корпус

Ручки

Установить заготовку в тисках под прямым углом, используя угольник.

Снять фаску

фаска

Смазать заготовку машинным маслом

Держать правильно инструмент

Ось плашкодержателя

Ось заготовки

Прямой

угол

Нажать ладонью правой руки на корпус плашкодержателя

Левой рукой вращать по часовой стрелке до полного врезания плашки

Берем плашкодержатель двумя руками

делаем один оборот по часовой стрелке - режем резьбу

и пол-оборота против часовой стрелки-ломаем стружку.

Нарезаем резьбу по длине стержня

Проверить качество нарезанной резьбы гайкой соответствующего размера.

Опасность – режущие кромки плашки, стружка!

Нельзя !

Можно!

Опасность - острые гребешки резьбы!

Не проверяй рукой

Проверяй гайкой

Назовите элементы болтового соединения.

?

?

?
