"Нарушение формы шва"

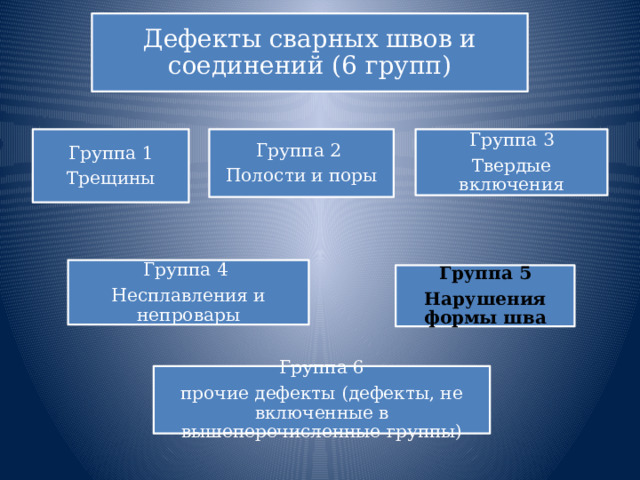

Дефекты сварных швов и соединений (6 групп)

Группа 1

Группа 2

Группа 3

Трещины

Полости и поры

Твердые включения

Группа 4

Несплавления и непровары

Группа 5

Нарушения формы шва

Группа 6

прочие дефекты (дефекты, не включенные в вышеперечисленные группы)

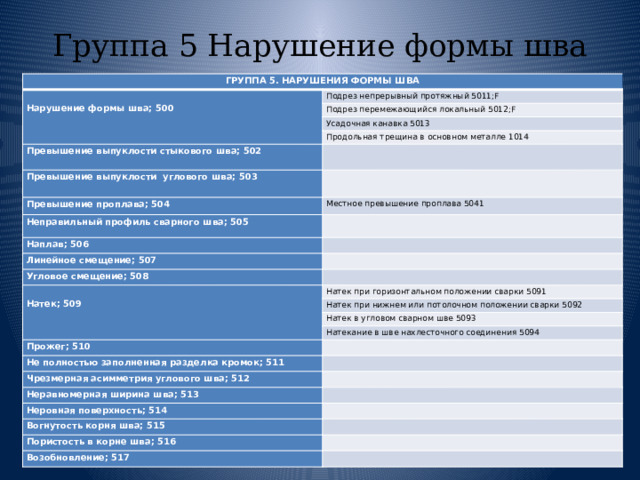

Группа 5 Нарушение формы шва

ГРУППА 5. НАРУШЕНИЯ ФОРМЫ ШВА

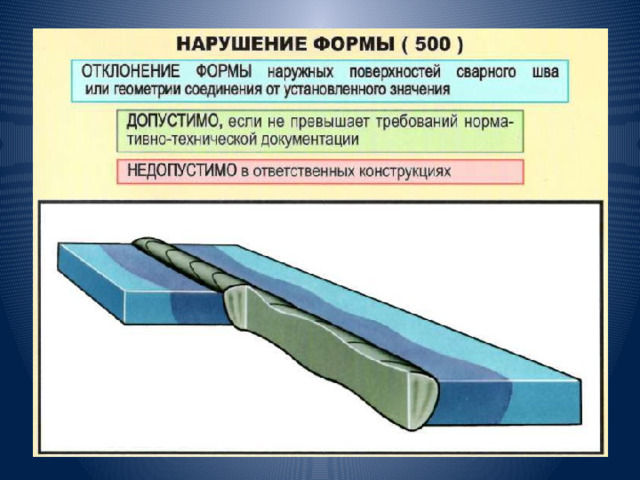

Нарушение формы шва; 500

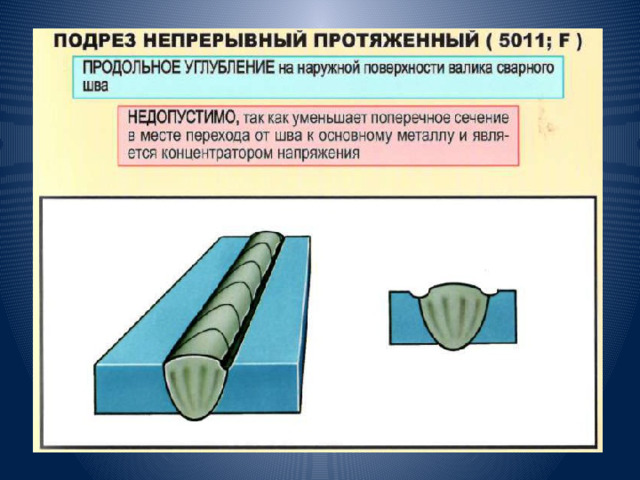

Подрез непрерывный протяжный 5011;F

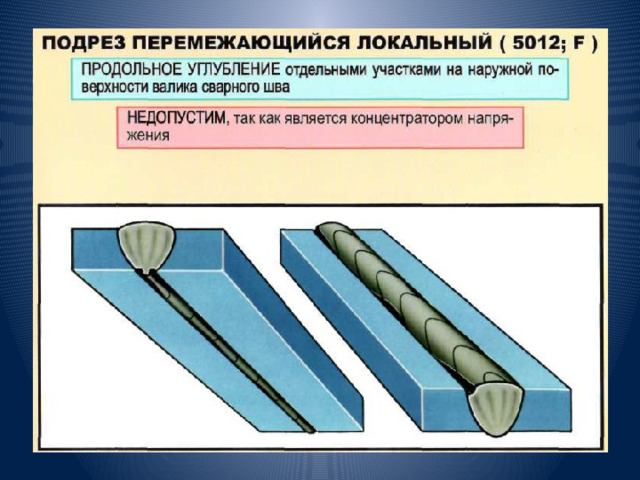

Подрез перемежающийся локальный 5012;F

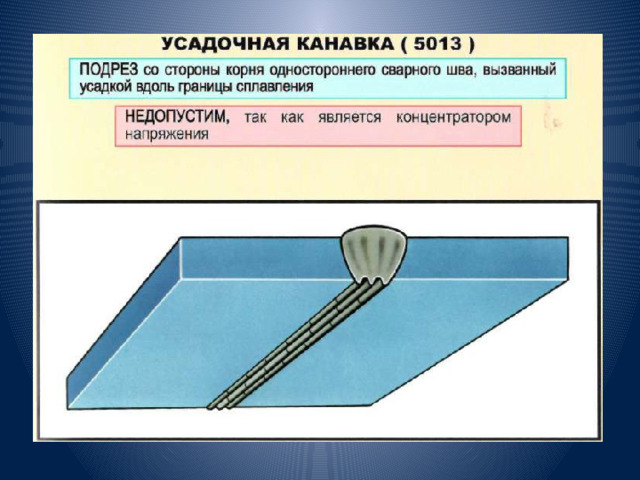

Усадочная канавка 5013

Продольная трещина в основном металле 1014

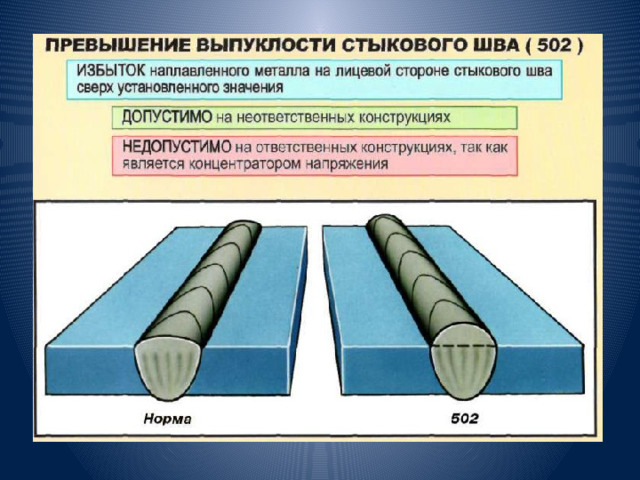

Превышение выпуклости стыкового шва; 502

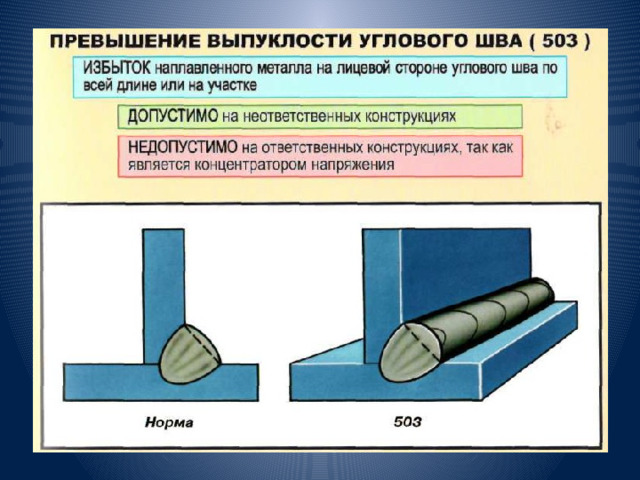

Превышение выпуклости углового шва; 503

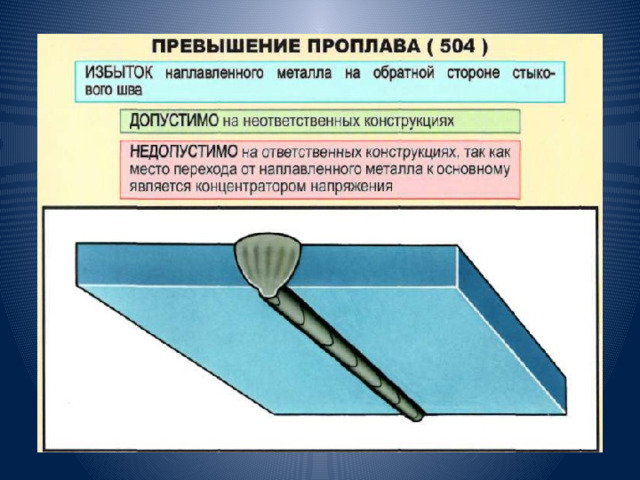

Превышение проплава; 504

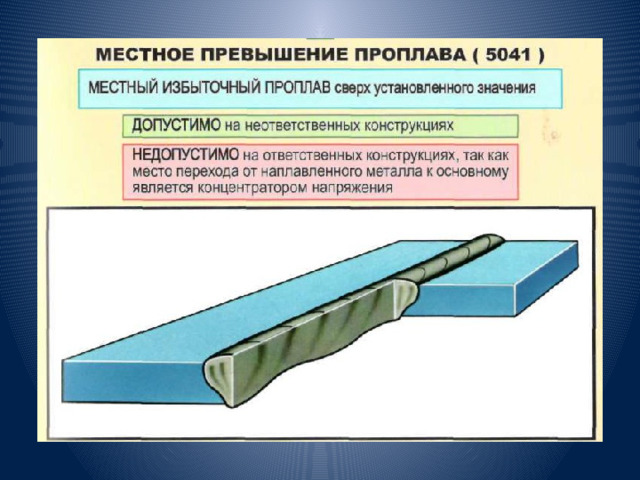

Местное превышение проплава 5041

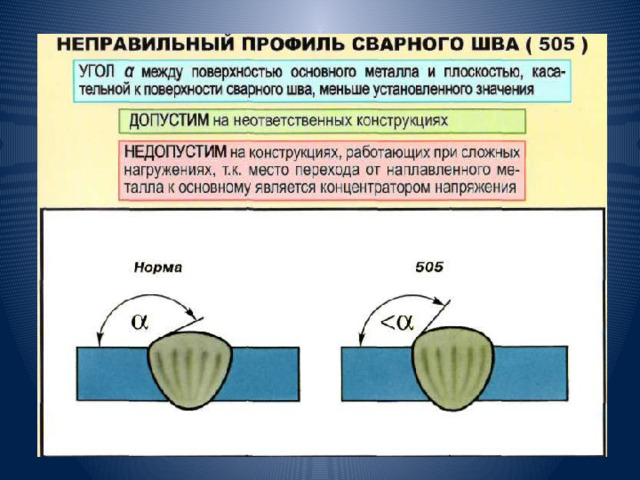

Неправильный профиль сварного шва; 505

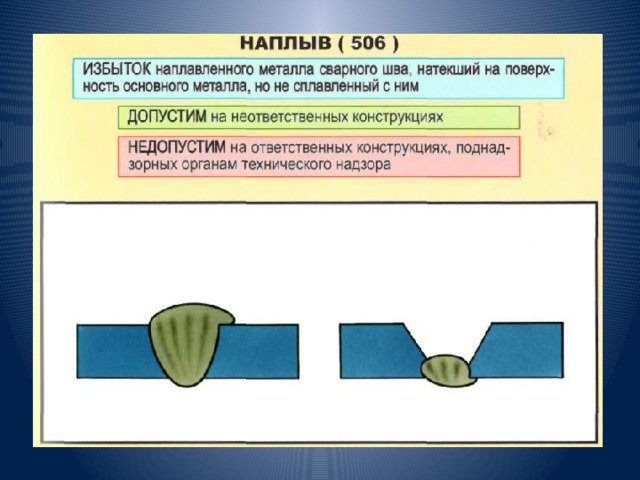

Наплав; 506

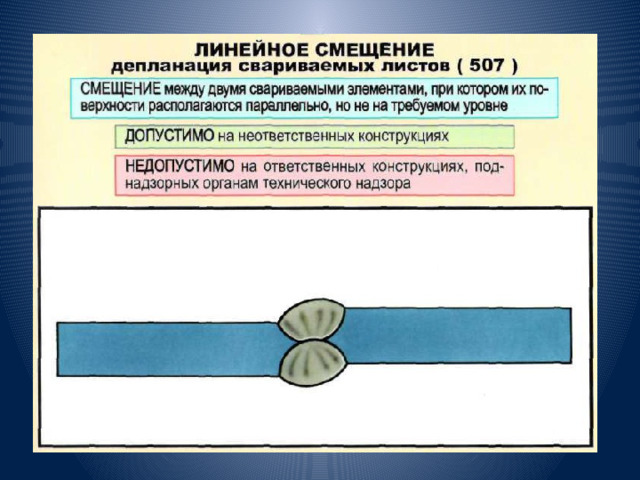

Линейное смещение; 507

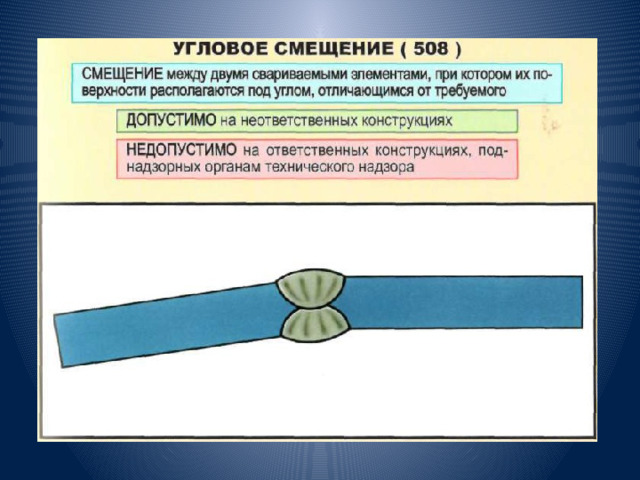

Угловое смещение; 508

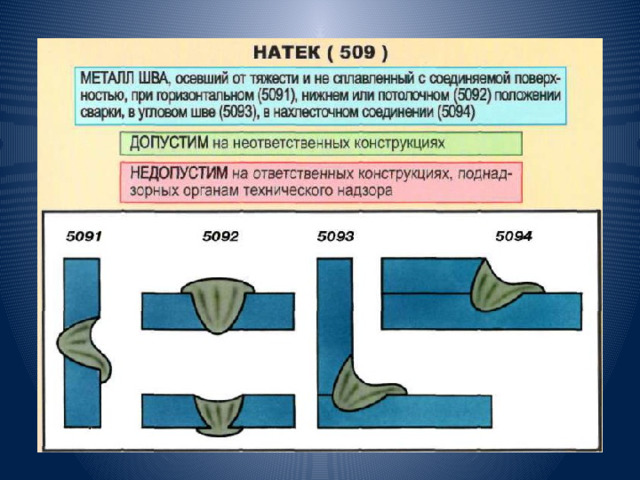

Натек; 509

Натек при горизонтальном положении сварки 5091

Натек при нижнем или потолочном положении сварки 5092

Натек в угловом сварном шве 5093

Натекание в шве нахлесточного соединения 5094

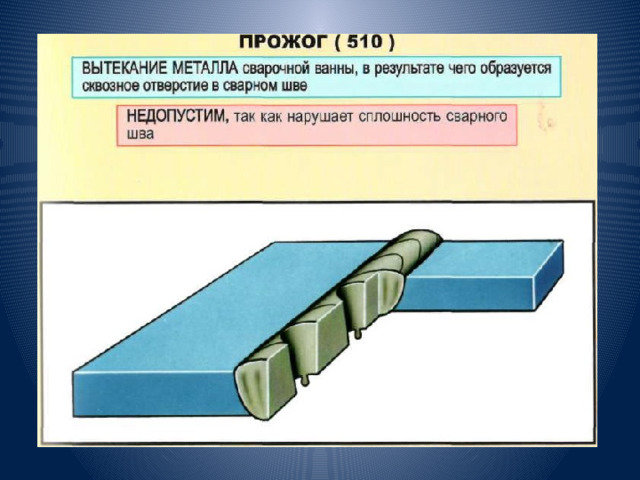

Прожег; 510

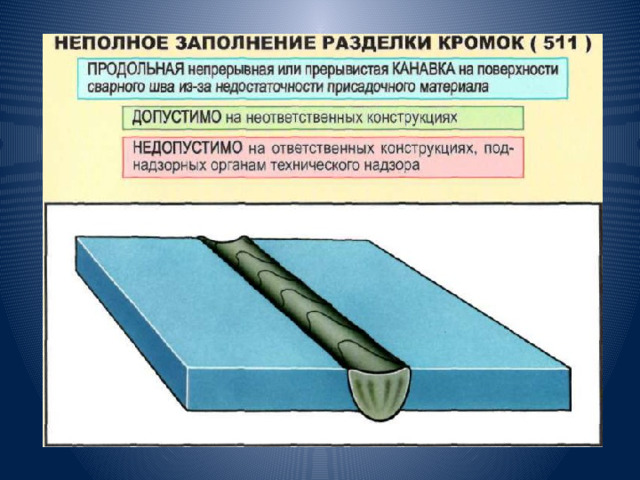

Не полностью заполненная разделка кромок; 511

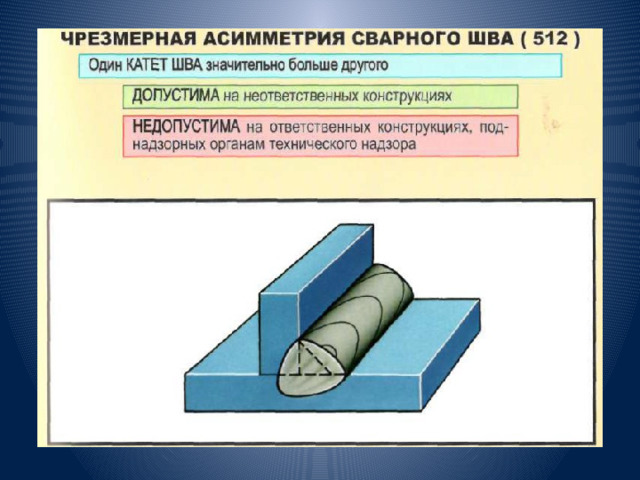

Чрезмерная асимметрия углового шва; 512

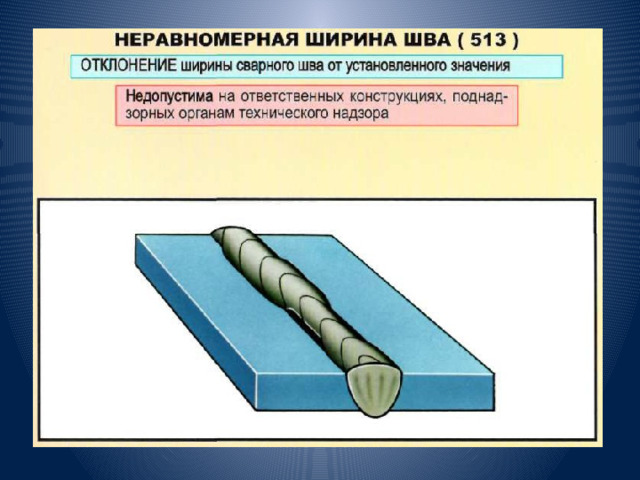

Неравномерная ширина шва; 513

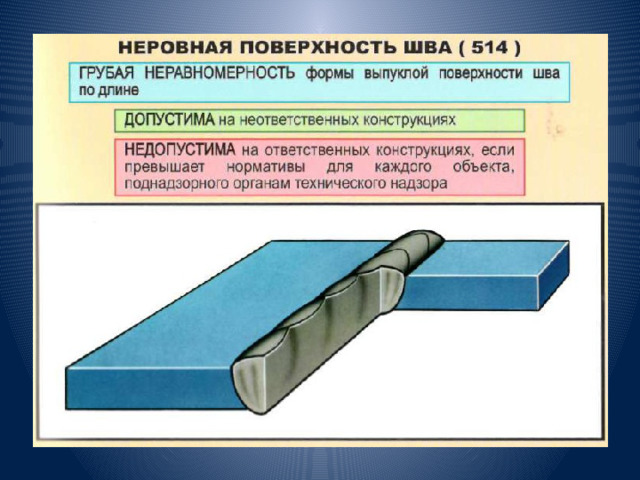

Неровная поверхность; 514

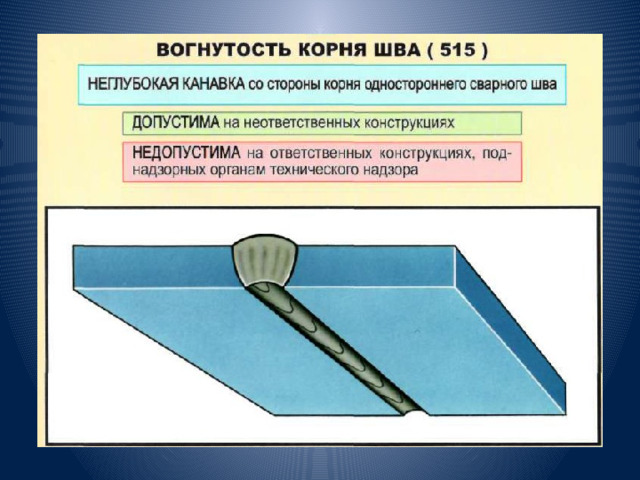

Вогнутость корня шва; 515

Пористость в корне шва; 516

Возобновление; 517
