Назначение, боевые свойства и материальная часть пистолета Макарова (ПМ)

Назначение, боевые свойства

и материальная часть

пистолета Макарова (ПМ) .

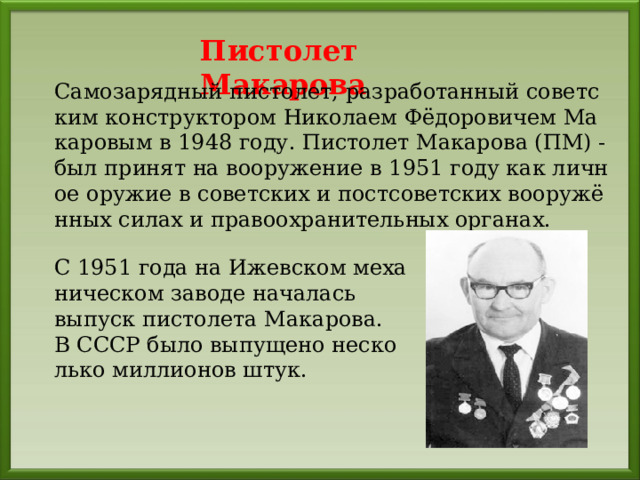

Пистолет Макарова

Самозарядный пистолет, разработанный советским конструктором Николаем Фёдоровичем Макаровым в 1948 году. Пистолет Макарова (ПМ) - был принят на вооружение в 1951 году как личное оружие в советских и постсоветских вооружённых силах и правоохранительных органах.

С 1951 года на Ижевском механическом заводе началась выпуск пистолета Макарова .

В СССР было выпущено несколько миллионов штук.

Назначение пистолета Макарова

9-мм пистолет Макарова (ПМ) является личным оружием нападения и защиты и предназначен для поражения противника на коротких расстояниях.

Тактико-технические характеристики (боевые свойства)

пистолета

• Калибр ствола 9 мм
• Огонь из пистолета наиболее эффективен на расстояниях до 50 м.
• Убойная сила пули сохраняется до 350 м.
• Огонь из пистолета ведется одиночными выстрелами.
• Боевая скорострельность пистолета 30 выстрелов в минуту.
• Вес пистолета с магазином, снаряженным восемью патронами 810 г
• Вес пистолета с магазином без патронов 730 г
• Начальная скорость полета пули 315 м/сек.
• Ёмкость магазина на 8 патронов.

Весовые и линейные данные ПМ:

• Длина пистолета 161 мм
• Высота пистолета 126,75 мм
• Длина ствола 93 мм
• Число нарезов 4
• Для стрельбы из пистолета применяются 9-мм пистолетные патроны.
• Вес патрона 10 г
• Вес пули 6,1 г
• Длина патрона 25 мм

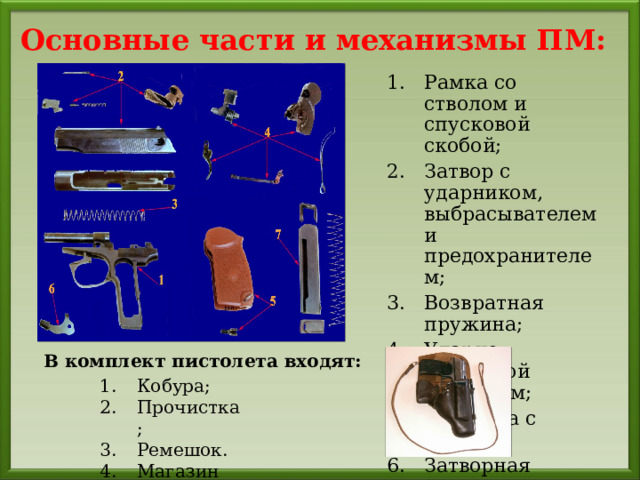

Основные части и механизмы ПМ:

• Рамка со стволом и спусковой скобой;
• Затвор с ударником, выбрасывателем и предохранителем;
• Возвратная пружина;
• Ударно-спусковой механизм;
• Рукоятка с винтом;
• Затворная задержка;
• Магазин;

В комплект пистолета входят:

• Кобура;
• Прочистка;
• Ремешок.
• Магазин

Назначение частей и механизмов пистолета Макарова (ПМ).

Ствол – служит для направления полёта пули.

Основание рукоятки – служит для крепления рукоятки, боевой пружины и для помещения магазина.

Ствол

Рамка

Рамка – служит для соединения всех частей пистолета.

Спусковая

скоба

Спусковая скоба – служит для предохранения хвоста спускового крючка от нечаянного нажатия на него.

Основание рукоятки

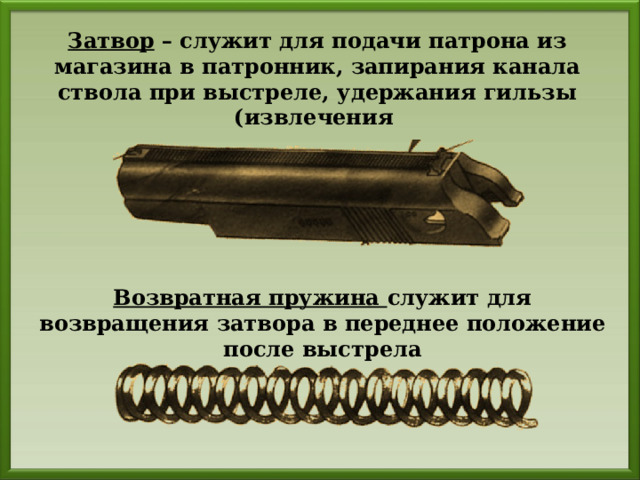

Затвор – служит для подачи патрона из магазина в патронник, запирания канала ствола при выстреле, удержания гильзы (извлечения

Возвратная пружина служит для возвращения затвора в переднее положение после выстрела

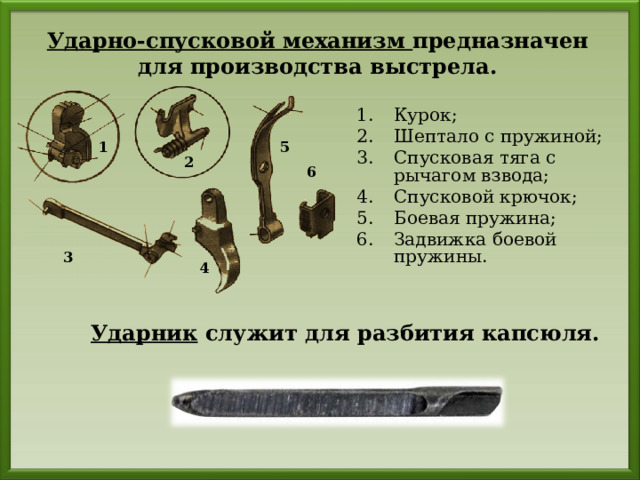

Ударно-спусковой механизм предназначен для производства выстрела.

• Курок;
• Шептало с пружиной;
• Спусковая тяга с рычагом взвода;
• Спусковой крючок;
• Боевая пружина;
• Задвижка боевой пружины.

1

5

2

6

3

4

Ударник служит для разбития капсюля.

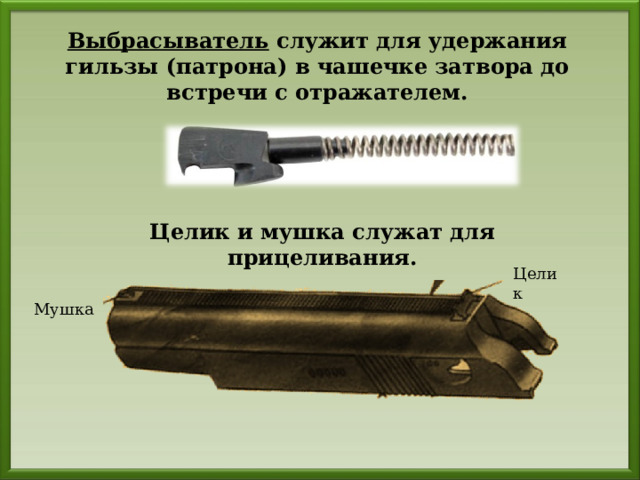

Выбрасыватель служит для удержания гильзы (патрона) в чашечке затвора до встречи с отражателем.

Целик и мушка служат для прицеливания.

Целик

Мушка

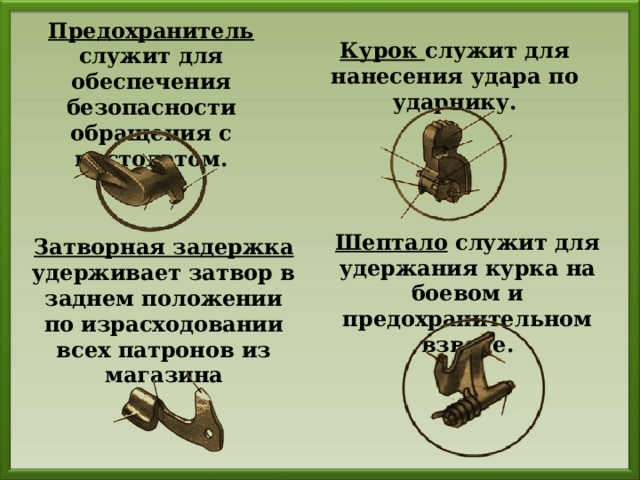

Предохранитель служит для обеспечения безопасности обращения с пистолетом.

Курок служит для нанесения удара по ударнику.

Шептало служит для удержания курка на боевом и предохранительном взводе.

Затворная задержка удерживает затвор в заднем положении по израсходовании всех патронов из магазина

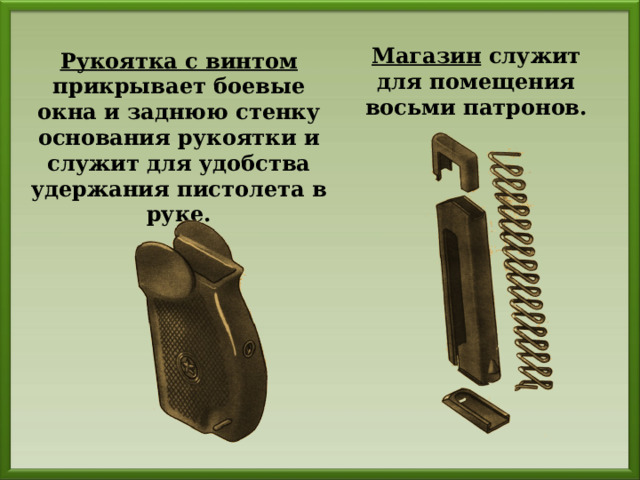

Магазин служит для помещения восьми патронов.

Рукоятка с винтом прикрывает боевые окна и заднюю стенку основания рукоятки и служит для удобства удержания пистолета в руке.

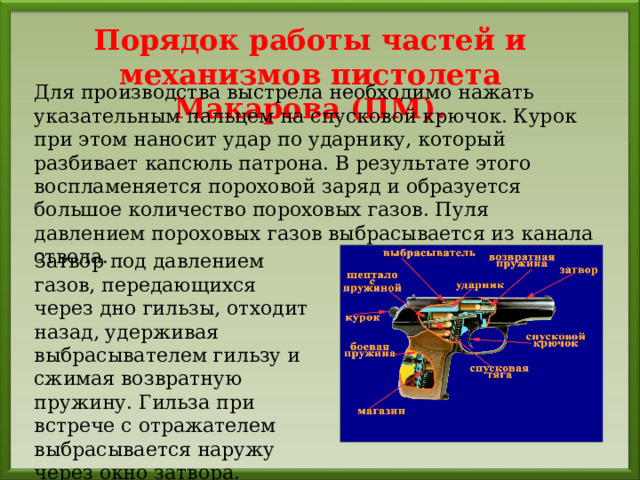

Порядок работы частей и механизмов пистолета Макарова (ПМ).

Для производства выстрела необходимо нажать указательным пальцем на спусковой крючок. Курок при этом наносит удар по ударнику, который разбивает капсюль патрона. В результате этого воспламеняется пороховой заряд и образуется большое количество пороховых газов. Пуля давлением пороховых газов выбрасывается из канала ствола.

Затвор под давлением газов, передающихся через дно гильзы, отходит назад, удерживая выбрасывателем гильзу и сжимая возвратную пружину. Гильза при встрече с отражателем выбрасывается наружу через окно затвора.

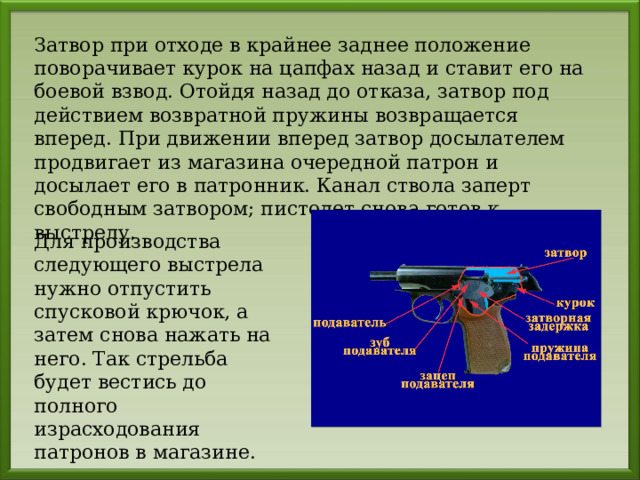

Затвор при отходе в крайнее заднее положение поворачивает курок на цапфах назад и ставит его на боевой взвод. Отойдя назад до отказа, затвор под действием возвратной пружины возвращается вперед. При движении вперед затвор досылателем продвигает из магазина очередной патрон и досылает его в патронник. Канал ствола заперт свободным затвором; пистолет снова готов к выстрелу.

Для производства следующего выстрела нужно отпустить спусковой крючок, а затем снова нажать на него. Так стрельба будет вестись до полного израсходования патронов в магазине.

Порядок неполной разборки и сборки пистолета после неполной разборки.

Разборка пистолета может быть неполная и полная. Неполная разборка производится для чистки, смазки и осмотра пистолета, полная - для чистки при сильном загрязнении пистолета, после нахождения его под дождем или в снегу, при переходе на новую смазку, а также при ремонте.

Правила, соблюдаемые при разборки и сборки ПМ

• разборку и сборку производить на столе или скамейке, а в поле - на чистой подстилке; части и механизмы класть в порядке разборки, обращаться с ними осторожно, не допускать излишних усилий и резких ударов; при сборке обращать внимание на нумерацию частей, чтобы не перепутать их с частями других пистолетов.
• разборку и сборку производить на столе или скамейке, а в поле - на чистой подстилке;
• части и механизмы класть в порядке разборки, обращаться с ними осторожно, не допускать излишних усилий и резких ударов;
• при сборке обращать внимание на нумерацию частей, чтобы не перепутать их с частями других пистолетов.

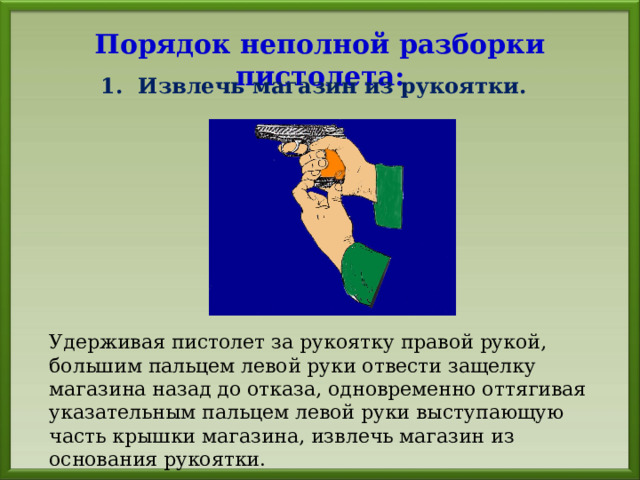

Порядок неполной разборки пистолета:

1. Извлечь магазин из рукоятки.

Удерживая пистолет за рукоятку правой рукой, большим пальцем левой руки отвести защелку магазина назад до отказа, одновременно оттягивая указательным пальцем левой руки выступающую часть крышки магазина, извлечь магазин из основания рукоятки.

2. Проверить нет ли патрона в патроннике.

выключить предохранитель (опустить флажок вниз), отвести левой рукой затвор в заднее положение, поставить его на затворную задержку и осмотреть патронник. Нажатием большим пальцем правой руки на затворную задержку отпустить затвор.

3. Отделить затвор от рамки.

Взяв пистолет в правую руку за рукоятку, левой рукой оттянуть спусковую скобу вниз и, перекосив ее влево, упереть в рамку так, чтобы она удерживалась в этом положении. При дальнейшей разборке удерживать ее в приданном положении указательным пальцем правой руки. Левой рукой отвести затвор в крайнее заднее положение и, приподняв его задний конец, дать ему возможность продвинуться вперед под действием возвратной пружины.

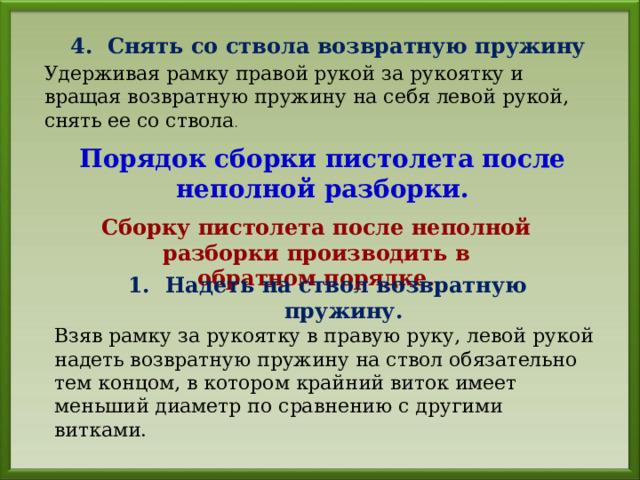

4. Снять со ствола возвратную пружину

Удерживая рамку правой рукой за рукоятку и вращая возвратную пружину на себя левой рукой, снять ее со ствола .

Порядок сборки пистолета после неполной разборки.

Сборку пистолета после неполной разборки производить в обратном порядке.

1. Надеть на ствол возвратную пружину.

Взяв рамку за рукоятку в правую руку, левой рукой надеть возвратную пружину на ствол обязательно тем концом, в котором крайний виток имеет меньший диаметр по сравнению с другими витками.

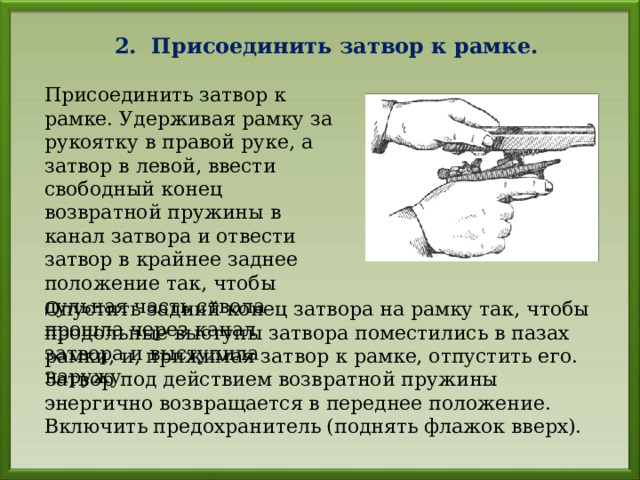

2. Присоединить затвор к рамке.

Присоединить затвор к рамке. Удерживая рамку за рукоятку в правой руке, а затвор в левой, ввести свободный конец возвратной пружины в канал затвора и отвести затвор в крайнее заднее положение так, чтобы дульная часть ствола прошла через канал затвора и выступила наружу

Опустить задний конец затвора на рамку так, чтобы продольные выступы затвора поместились в пазах рамки, и, прижимая затвор к рамке, отпустить его. Затвор под действием возвратной пружины энергично возвращается в переднее положение. Включить предохранитель (поднять флажок вверх).

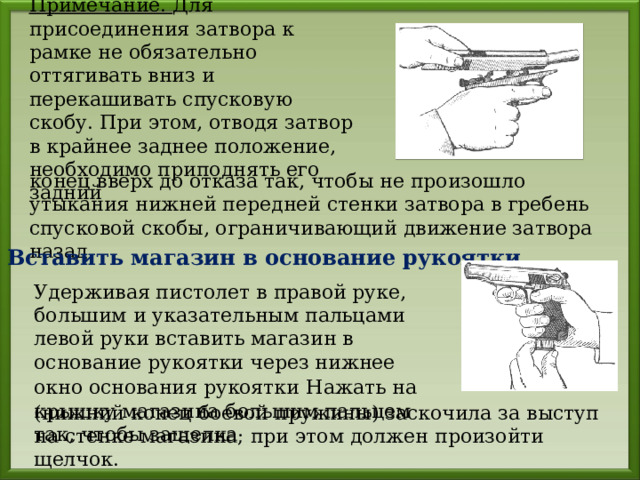

Примечание. Для присоединения затвора к рамке не обязательно оттягивать вниз и перекашивать спусковую скобу. При этом, отводя затвор в крайнее заднее положение, необходимо приподнять его задний

конец вверх до отказа так, чтобы не произошло утыкания нижней передней стенки затвора в гребень спусковой скобы, ограничивающий движение затвора назад.

3. Вставить магазин в основание рукоятки

Удерживая пистолет в правой руке, большим и указательным пальцами левой руки вставить магазин в основание рукоятки через нижнее окно основания рукоятки Нажать на крышку магазина большим пальцем так, чтобы защелка

(нижний конец боевой пружины) заскочила за выступ на стенке магазина; при этом должен произойти щелчок.

4. Проверить правильность сборки пистолета после неполной разборки

Выключить предохранитель (опустить флажок вниз). Отвести затвор в заднее положение и отпустить его. Затвор, продвинувшись несколько вперед, становится на затворную задержку и остается в заднем положении. Нажатием большим пальцем правой руки на затворную задержку отпустить затвор. Затвор под действием возвратной пружины должен энергично

возвратиться в переднее положение, а курок должен стоять на боевом взводе. Включить предохранитель (поднять флажок вверх). Курок должен сорваться с боевого взвода и заблокироваться.

Устройство патрона

1- оболочка 2 - пуля 3 - пороховой заряд 4 - гильза 5 - капсюль 6 - свинцовая рубашка 7 - стальной сердечник.

Типы 9 мм. патронов

Патрон 9х18 пистолетный, с пулей со стальным сердечником, условное обозначение 9Пст гж

Патрон 9х18 пистолетный, с экспансивной пулей, обозначение СП-8 (ПЭ).

Патрон 9х18 пистолетный, с трассирующей пулей, обозначение ПТ

Патрон 9х18 пистолетный, с пулей повышенной пробиваемости

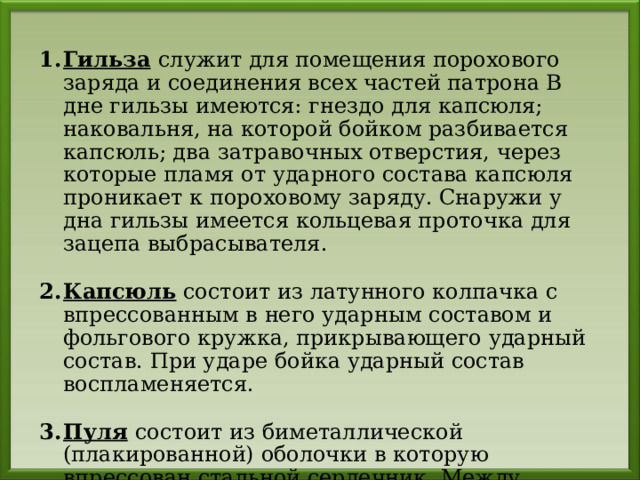

• Гильза служит для помещения порохового заряда и соединения всех частей патрона В дне гильзы имеются: гнездо для капсюля; наковальня, на которой бойком разбивается капсюль; два затравочных отверстия, через которые пламя от ударного состава капсюля проникает к пороховому заряду. Снаружи у дна гильзы имеется кольцевая проточка для зацепа выбрасывателя.
• Капсюль состоит из латунного колпачка с впрессованным в него ударным составом и фольгового кружка, прикрывающего ударный состав. При ударе бойка ударный состав воспламеняется.
• Пуля состоит из биметаллической (плакированной) оболочки в которую впрессован стальной сердечник. Между оболочкой и сердечником имеется свинцовая рубашка.

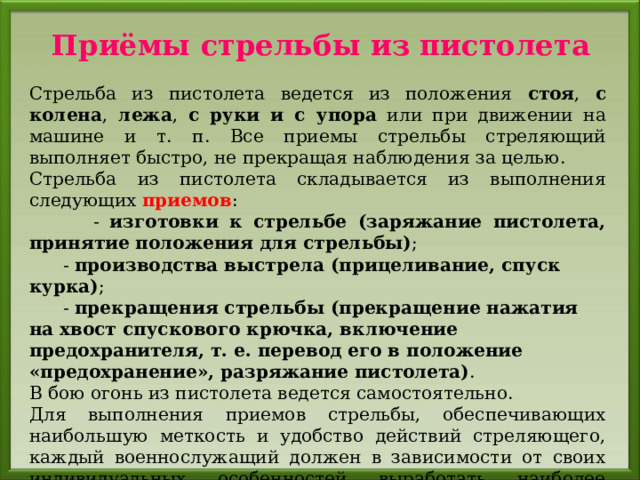

Приёмы стрельбы из пистолета

Стрельба из пистолета ведется из положения стоя , с колена , лежа , с руки и с упора или при движении на машине и т. п. Все приемы стрельбы стреляющий выполняет быстро, не прекращая наблюдения за целью.

Стрельба из пистолета складывается из выполнения следующих приемов :

- изготовки к стрельбе (заряжание пистолета, принятие положения для стрельбы) ;

- производства выстрела (прицеливание, спуск курка) ;

- прекращения стрельбы (прекращение нажатия на хвост спускового крючка, включение предохранителя, т. е. перевод его в положение «предохранение», разряжание пистолета) .

В бою огонь из пистолета ведется самостоятельно.

Для выполнения приемов стрельбы, обеспечивающих наибольшую меткость и удобство действий стреляющего, каждый военнослужащий должен в зависимости от своих индивидуальных особенностей выработать наиболее выгодное и устойчивое положение для стрельбы, добиваясь при этом однообразного положения рукоятки в руке и наиболее удобного положения корпуса, рук и ног.

Изготовка к стрельбе

При изготовке к стрельбе по команде «Заряжай» стреляющий должен:

- вынуть пистолет из кобуры; извлечь магазин из основания рукоятки; вложить пистолет в кобуру;

- снарядить магазин патронами, для чего, удерживая магазин в левой руке (рис.), правой рукой вкладывать в магазин один за другим патроны, надавливая при этом большим пальцем до тех пор, пока патрон не зайдет за верхние загнутые края боковых стенок корпуса магазина, придвинуть его капсюлем вплотную к задней стенке корпуса магазина;

- вынуть пистолет из кобуры и вставить магазин в основание рукоятки;

- дослать патрон в патронник ствола, для чего выключить предохранитель (опустить флажок вниз), отвести левой рукой затвор в крайнее заднее положение и отпустить его;

- включить предохранитель (перевести флажок предохранителя большим пальцем правой руки так, чтобы он закрыл красный кружок) и вложить пистолет в кобуру.

Примечание:

В боевой обстановке пистолет должен быть заряжен заблаговременно .

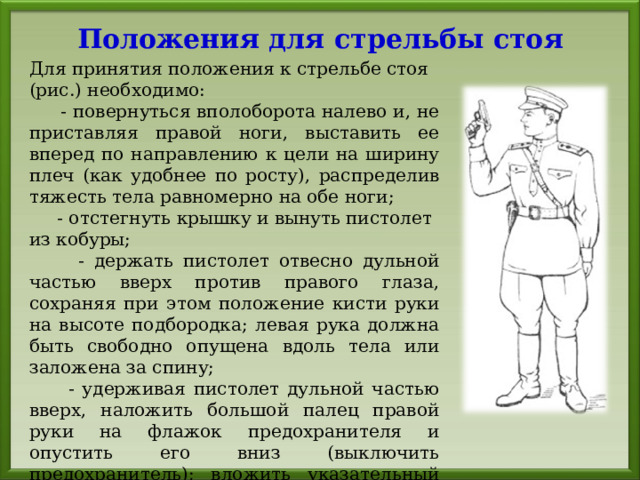

Положения для стрельбы стоя

Для принятия положения к стрельбе стоя (рис.) необходимо:

- повернуться вполоборота налево и, не приставляя правой ноги, выставить ее вперед по направлению к цели на ширину плеч (как удобнее по росту), распределив тяжесть тела равномерно на обе ноги;

- отстегнуть крышку и вынуть пистолет из кобуры;

- держать пистолет отвесно дульной частью вверх против правого глаза, сохраняя при этом положение кисти руки на высоте подбородка; левая рука должна быть свободно опущена вдоль тела или заложена за спину;

- удерживая пистолет дульной частью вверх, наложить большой палец правой руки на флажок предохранителя и опустить его вниз (выключить предохранитель); вложить указательный палец в спусковую скобу, не касаясь спускового крючка.

Примечания:

1. При стрельбе с левой руки положение корпуса обратное; правой рукой вынуть пистолет из кобуры и переложить его в левую руку.

2. Если стрельба будет вестись с предварительным взведением курка, а не самовзводом, то после выключения предохранителя необходимо нажатием большим пальцем правой руки на головку курка поставить курок на боевой взвод.

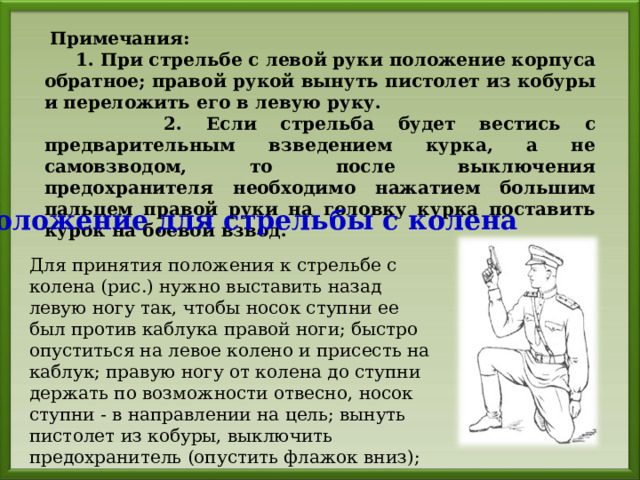

Положение для стрельбы с колена

Для принятия положения к стрельбе с колена (рис.) нужно выставить назад левую ногу так, чтобы носок ступни ее был против каблука правой ноги; быстро опуститься на левое колено и присесть на каблук; правую ногу от колена до ступни держать по возможности отвесно, носок ступни - в направлении на цель; вынуть пистолет из кобуры, выключить предохранитель (опустить флажок вниз);

поставить курок на боевой взвод, если стрельба будет вестись с предварительным взведением курка; удерживать пистолет дульной частью вверх, наложить большой палец правой руки на флажок предохранителя и опустить его вниз; вложить указательный палец в спусковую скобу, не касаясь спускового крючка.

Положение для стрельбы лёжа

Для принятия положения к стрельбе лежа (рис.) следует сделать полный шаг правой ногой вперед и немного вправо; наклоняясь вперед, опуститься на левое колено и поставить левую руку на землю впереди себя, пальцами вправо; затем, опираясь последовательно на бедро левой ноги и предплечье левой руки, лечь на левый бок и быстро повернуться на живот, раскинув ноги слегка в стороны носками наружу.

Вынуть пистолет из кобуры, выключить предохранитель и поставить курок на боевой взвод; если стрельба будет вестись самовзводом, то после выключения предохранителя вложить указательный палец правой руки в спусковую скобу, не касаясь спускового крючка.

Производство выстрела

Для производства выстрела из всех положений для стрельбы надо: выбрать точку прицеливания; не прекращая наблюдения за целью, вытянуть правую руку с пистолетом вперед, удерживая пистолет за рукоятку кистью правой

руки; наложить указательный палец этой руки первым суставом на хвост спускового крючка; вытянуть по левой стороне рукоятки большой палец правой руки параллельно направлению ствола (рис.); вытянутую правую руку держать свободно, без напряжения, кисть этой руки держать в плоскости, проходящей через ось канала ствола и локоть руки (рис.); рукоятку пистолета не сжимать и держать ее по возможности однообразно.

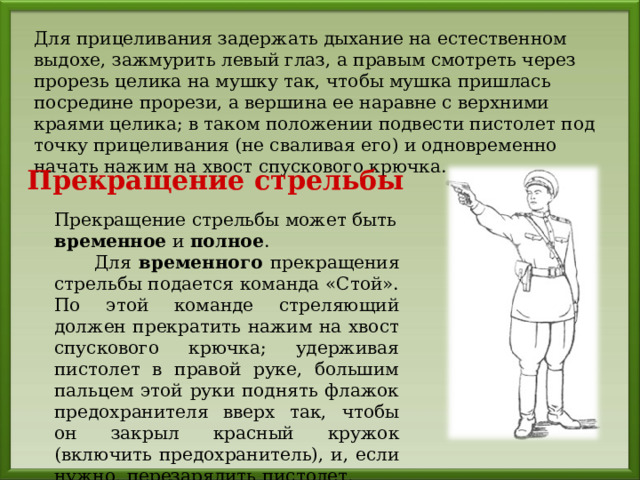

Для прицеливания задержать дыхание на естественном выдохе, зажмурить левый глаз, а правым смотреть через прорезь целика на мушку так, чтобы мушка пришлась посредине прорези, а вершина ее наравне с верхними краями целика; в таком положении подвести пистолет под точку прицеливания (не сваливая его) и одновременно начать нажим на хвост спускового крючка.

Прекращение стрельбы

Прекращение стрельбы может быть временное и полное .

Для временного прекращения стрельбы подается команда «Стой». По этой команде стреляющий должен прекратить нажим на хвост спускового крючка; удерживая пистолет в правой руке, большим пальцем этой руки поднять флажок предохранителя вверх так, чтобы он закрыл красный кружок (включить предохранитель), и, если нужно, перезарядить пистолет.

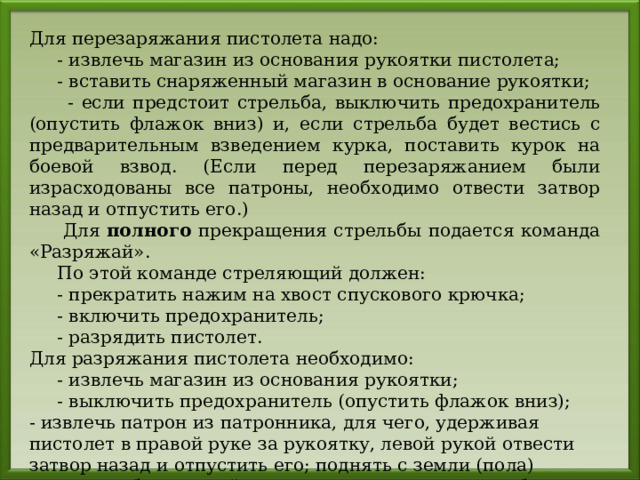

Для перезаряжания пистолета надо:

- извлечь магазин из основания рукоятки пистолета;

- вставить снаряженный магазин в основание рукоятки;

- если предстоит стрельба, выключить предохранитель (опустить флажок вниз) и, если стрельба будет вестись с предварительным взведением курка, поставить курок на боевой взвод. (Если перед перезаряжанием были израсходованы все патроны, необходимо отвести затвор назад и отпустить его.)

Для полного прекращения стрельбы подается команда «Разряжай».

По этой команде стреляющий должен:

- прекратить нажим на хвост спускового крючка;

- включить предохранитель;

- разрядить пистолет.

Для разряжания пистолета необходимо:

- извлечь магазин из основания рукоятки;

- выключить предохранитель (опустить флажок вниз);

- извлечь патрон из патронника, для чего, удерживая пистолет в правой руке за рукоятку, левой рукой отвести затвор назад и отпустить его; поднять с земли (пола) патрон, выброшенный затвором из патронника, и обтереть его ветошью;

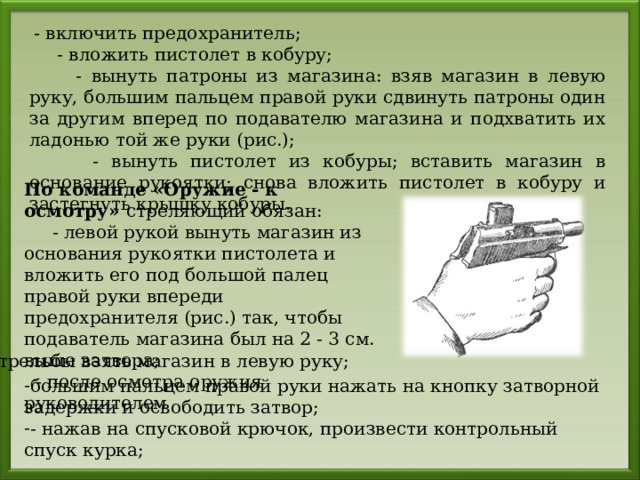

- включить предохранитель;

- вложить пистолет в кобуру;

- вынуть патроны из магазина: взяв магазин в левую руку, большим пальцем правой руки сдвинуть патроны один за другим вперед по подавателю магазина и подхватить их ладонью той же руки (рис.);

- вынуть пистолет из кобуры; вставить магазин в основание рукоятки; снова вложить пистолет в кобуру и застегнуть крышку кобуры.

По команде «Оружие - к осмотру» стреляющий обязан:

- левой рукой вынуть магазин из основания рукоятки пистолета и вложить его под большой палец правой руки впереди предохранителя (рис.) так, чтобы подаватель магазина был на 2 - 3 см. выше затвора;

- после осмотра оружия руководителем

стрельбы взять магазин в левую руку;

• большим пальцем правой руки нажать на кнопку затворной задержки и освободить затвор;
• - нажав на спусковой крючок, произвести контрольный спуск курка;

- поставить предохранитель в положение «предохранение»;

- вставить магазин в основание рукоятки;

- вложить пистолет в кобуру и застегнуть крышку кобуры.

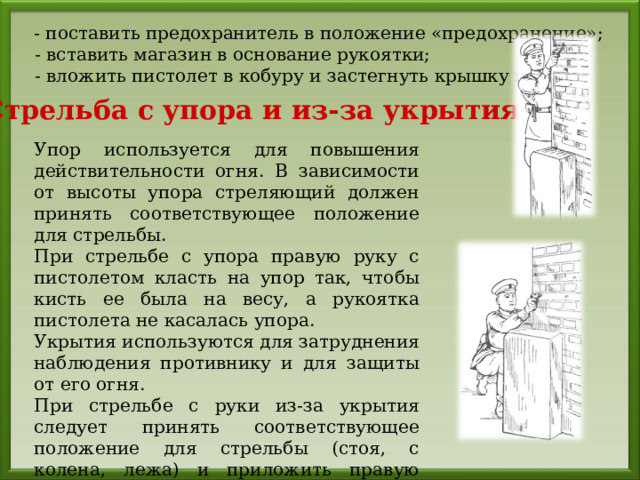

Стрельба с упора и из-за укрытия

Упор используется для повышения действительности огня. В зависимости от высоты упора стреляющий должен принять соответствующее положение для стрельбы.

При стрельбе с упора правую руку с пистолетом класть на упор так, чтобы кисть ее была на весу, а рукоятка пистолета не касалась упора.

Укрытия используются для затруднения наблюдения противнику и для защиты от его огня.

При стрельбе с руки из-за укрытия следует принять соответствующее положение для стрельбы (стоя, с колена, лежа) и приложить правую руку к упору так, чтобы кисть руки с пистолетом была свободной.
