Назначение и краткая характеристика сетевого оборудования: кабельная система, сетевые адаптеры, концентраторы, мосты и коммутаторы, принт-серверы

Категория: Прочее

29.11.2019 23:58

Просмотр содержимого документа
«Назначение и краткая характеристика сетевого оборудования: кабельная система, сетевые адаптеры, концентраторы, мосты и коммутаторы, принт-серверы»

Тема 2. 7 Назначение и краткая характеристика сетевого оборудования: кабельная система, сетевые адаптеры, концентраторы, мосты и коммутаторы, принт-серверы

Цель работы: изучить особенности устройства и функционирования локальных и глобальных вычислительных сетей, получить навыки практического применения возможностей локальной сети и сетевых служб глобальной вычислительной сети Интернет.

Оборудование: учебный персональный компьютер, компьютерная сеть.

Программное обеспечение: операционная система, презентация.

Теоретические основы

Сеть представляет собой совокупность компьютеров, объединенных средствами передачи данных. Средства передачи данных в общем случае могут состоять из следующих элементов: связных компьютеров, каналов связи (спутниковых, телефонных, цифровых, волоконно-оптических, радио- и других), коммутирующей аппаратуры, ретрансляторов, различного рода преобразователей сигналов и других элементов и устройств.

Архитектура сети ЭВМ определяет принципы построения и функционирования аппаратного и программного обеспечения элементов сети.

Современные сети можно классифицировать по различным признакам: по удаленности компьютеров, топологии, назначению, перечню предоставляемых услуг, принципам управления (централизованные и децентрализованные), методам коммутации (без коммутации, телефонная коммутация, коммутация цепей, сообщений, пакетов и дейтаграмм и т. д.), видам среды передачи и т. д.

Сети условно разделяют на локальные и глобальные в зависимости от удаленности компьютеров.

Произвольная глобальная сеть может включать другие глобальные сети, локальные сети, а также отдельно подключаемые к ней компьютеры (удаленные компьютеры) или отдельно подключаемые устройства ввода-вывода. Глобальные сети бывают четырех основных видов: городские, региональные, национальные и транснациональные. В качестве устройств ввода-вывода могут использоваться, например, печатающие и копирующие устройства, кассовые и банковские аппараты, дисплеи (терминалы) и факсы. Перечисленные элементы сети могут быть удалены друг от друга на значительное расстояние.

Локальная вычислительная сеть (ЛВС) представляет собой коммуникационную систему, позволяющую совместно использовать ресурсы компьютеров, подключенных к сети, такие, как принтеры, плоттеры, диски, модемы, приводы CD-ROM и другие периферийные устройства. В локальных вычислительных сетях компьютеры расположены на расстоянии до нескольких километров и обычно соединены при помощи скоростных линий связи со скоростью обмена от 1 до 10 и более Мбит/с (не исключается случаи соединения компьютеров и с помощью низкоскоростных телефонных линий). ЛВС обычно развертываются в рамках некоторой организации (корпорации, учреждения). Поэтому их иногда называют корпоративными системами или сетями. Компьютеры при этом, как правило, находятся в пределах одного помещения, здания или соседних зданий.

Функции программного обеспечения компьютера, установленного в сети, условно можно разделить на две группы: управление ресурсами самого компьютера (в том числе и в интересах решения задач для других компьютеров) и управление обменом с другими компьютерами (сетевые функции).

Собственными ресурсами компьютера традиционно управляет ОС. Функции сетевого управления реализует сетевое ПО, которое может быть выполнено как в виде отдельных пакетов сетевых программ, так и в виде сетевой ОС.

Аппаратные средства ЛВС

Основными аппаратными компонентами ЛВС являются:

1. Рабочие станции (PC) – это, как правило, персональные ЭВМ, которые являются рабочими местами пользователей сети.

Требования, предъявляемые к составу PC, определяются характеристиками решаемых в сети задач, принципами организации вычислительного процесса, используемой ОС и некоторыми другими факторами. Иногда в PC, непосредственно подключенной к сетевому кабелю, могут отсутствовать накопители на магнитных дисках. Такие PC называют бездисковыми рабочими станциями. Однако в этом случае для загрузки в PC операционной системы с файл-сервера нужно иметь в сетевом адаптере этой станции микросхему дистанционной загрузки. Последняя поставляется отдельно, намного дешевле накопителей и используется как расширение базовой системы ввода-вывода BIOS. В микросхеме записана программа загрузки ОС в оперативную память PC. Основным преимуществом бездисковых PC является низкая стоимость, а также высокая защищенность от несанкционированного проникновения в систему пользователей и компьютерных вирусов. Недостаток бездисковой PC заключается в невозможности работать в автономном режиме (без подключения к серверу), а также иметь свои собственные архивы данных и программ.

2. Серверы в ЛВС выполняют функции распределения сетевых ресурсов. Обычно его функции возлагают на достаточно мощный ПК, мини-ЭВМ, большую ЭВМ или специальную ЭВМ-сервер. В одной сети может быть один или несколько серверов. Каждый из серверов может быть отдельным или совмещенным с PC. В последнем случае не все, а только часть ресурсов сервера оказывается общедоступной.

При наличии в ЛВС нескольких серверов каждый из них управляет работой подключенных к нему PC. Совокупность компьютеров сервера и относящихся к нему PC часто называют доменом. Иногда в одном домене находится несколько серверов. Обычно один из них является главным, а другие – выполняют роль резерва (на случай отказа главного сервера) или логического расширения основного сервера.

3. Линии передачи данных соединяют PC и серверы в районе размещения сети друг с другом. В качестве линий передачи данных чаще всего выступают кабели. Наибольшее распространение получили кабели на витой паре (рис. 7.1,а) и коаксиальный кабель (рис. 7.1,б). Более перспективным и прогрессивным является оптоволоконный кабель. В последнее время стали появляться беспроводные сети, средой передачи данных в которых является радиоканал. В подобных сетях компьютеры устанавливаются на небольших расстояниях друг от друга: в пределах одного или нескольких соседних помещений.

а)

б)

Рис. 7.1. Сетевые кабели: а – кабель на основе скрученных пар (витая пара);
б – коаксиальный кабель

4. Сетевые адаптеры (интерфейсные платы) используются для подключения компьютеров к кабелю (рис. 7.2). Функцией сетевого адаптера является передача и прием сетевых сигналов из кабеля. Адаптер воспринимает команды и данные от сетевой операционной системы (ОС), преобразует эту информацию в один из стандартных форматов и передает ее в сеть через подключенный к адаптеру кабель.

Рис. 7.2. Сетевой адаптер

Используемые сетевые адаптеры имеют три основные характеристики: тип шины компьютера, к которому они подключаются (ISA, EISA, Micro Channel и пр.), разрядность (8, 16, 32, 64) и топология образуемой сети (Ethernet, Arcnet, Token-Ring).

К дополнительному оборудованию ЛВС относят источники бесперебойного питания, модемы, трансиверы, репитеры, а также различные разъемы (коннекторы, терминаторы).

Источники бесперебойного питания (ИБП) служат для повышения устойчивости работы сети и обеспечения сохранности данных на сервере. При сбоях по питанию ИБП, подключаемый к серверу через специальный адаптер, выдает сигнал серверу, обеспечивая в течение некоторого времени стабильное напряжение. По этому сигналу сервер выполняет процедуру завершения своей работы, которая исключает потерю данных. Основным критерием выбора ИБП является мощность, которая должна быть не меньше мощности, потребляемой подключаемым к ИБП сервером.

Трансивер – это устройство подключения PC к толстому коаксиальному кабелю. Репитер предназначен для соединения сегментов сетей. Коннекторы (соединители) необходимы для соединения сетевых адаптеров компьютеров с тонким кабелем, а также для соединения кабелей друг с другом. Терминаторы служат для подключения к открытым кабелям сети, а также для заземления (так называемые терминаторы с заземлением).

Модем используется в качестве устройства подключения ЛВС или отдельного компьютера к глобальной сети через телефонную связь.

Топология ЛВС

Топология – это конфигурация соединения элементов в сеть. Топология во многом определяет такие важнейшие характеристики сети, как ее надежность, производительность, стоимость, защищенность и т.д.

Одним из подходов к классификации топологий ЛВС является выделение двух основных классов топологий: широковещательных и последовательных.

В широковещательных конфигурациях каждый персональный компьютер передает сигналы, которые могут быть восприняты остальными компьютерами. К таким конфигурациям относятся топологии «общая шина», «дерево», «звезда с пассивным центром». Сеть типа «звезда с пассивным центром» можно рассматривать как разновидность «дерева», имеющего корень с ответвлением к каждому подключенному устройству.

В последовательных конфигурациях каждый физический подуровень передает информацию только одному персональному компьютеру. Примерами последовательных конфигураций являются: произвольная (произвольное соединение компьютеров), иерархическая, «кольцо», «цепочка», «звезда с интеллектуальным центром», «снежинка» и др.

Коротко рассмотрим три наиболее широко распространенные (базовые) топологии ЛВС: «звезда», «общая шина» и «кольцо».

В случае топологии «звезда» каждый компьютер через специальный сетевой адаптер подключается отдельным кабелем к центральному узлу (рис. 7.3). Центральным узлом служит пассивный соединитель или активный повторитель.

Рис. 7.3. Топология «звезда»

Недостатком такой топологии является низкая надежность, так как выход из строя центрального узла приводит к остановке всей сети, а также обычно большая протяженность кабелей (это зависит от реального размещения компьютеров). Иногда для повышения надежности в центральном узле ставят специальное реле, позволяющее отключать вышедшие из строя кабельные лучи.

Топология «общая шина» предполагает использование одного кабеля, к которому подключаются все компьютеры. Информация по нему передается компьютерами поочередно (рис. 7.4).

Рис. 7.4. Топология «общая шина»

Достоинством такой топологии является, как правило, меньшая протяженность кабеля, а также более высокая надежность чем у «звезды», так как выход из строя отдельной станции не нарушает работоспособности сети в целом. Недостатки состоят в том, что обрыв основного кабеля приводит к неработоспособности всей сети, а также слабая защищенность информации в системе на физическом уровне, так как сообщения, посылаемые одним компьютером другому, в принципе, могут быть приняты и на любом другом компьютере.

При кольцевой топологии данные передаются от одного компьютера другому по эстафете (рис. 7.5). Если некоторый компьютер получает данные, предназначенные не ему, он передает их дальше по кольцу. Адресат предназначенные ему данные никуда не передает.

Рис. 7.5. Кольцевая топология

Достоинством кольцевой топологии является более высокая надежность системы при разрывах кабелей, чем в случае топологии с общей шиной, так как к каждому компьютеру есть два пути доступа. К недостаткам топологии следует отнести большую протяженность кабеля, невысокое быстродействие по сравнению со «звездой» (но соизмеримое с «общей шиной»), а также слабую защищенность информации, как и при топологии с общей шиной.

Топология реальной ЛВС может в точности повторять одну из приведенных выше или включать их комбинацию. Структура сети в общем случае определяется следующими факторами: количеством объединяемых компьютеров, требованиями по надежности и оперативности передачи информации, экономическими соображениями и т. д.

Технология «клиент-сервер»

Технология «клиент-сервер» пришла на смену централизованной схеме управления вычислительным процессом на базе средней или большой ЭВМ (мэйнфрейма).

В архитектуре клиент-сервера место терминала заняла ПЭВМ (клиентская), а мэйнфрейма – один или несколько мощных компьютеров, специально выделенных для решения общих задач обработки информации (компьютеры-серверы). Достоинством этой модели является высокая живучесть и надежность вычислительной системы, легкость масштабирования, возможность одновременной работы пользователя с несколькими приложениями, высокая оперативность обработки информации, обеспечение пользователя высококачественным интерфейсом и т. д.

Заметим, что эта весьма перспективная и далеко не исчерпавшая себя технология получила свое дальнейшее развитие. Совсем недавно стали говорить о технологии intranet, которая появилась в результате перенесения идей сети Internet в среду корпоративных систем. В отличие от технологии «клиент-сервер» эта технология ориентирована не на данные, а на информацию в ее окончательно готовом к потреблению виде. Технология Intranet объединяет в себе преимущества двух предыдущих схем. Вычислительные системы, построенные на ее основе, имеют в своем составе центральные серверы информации и распределенные компоненты представления информации конечному пользователю (программы-навигаторы, или броузеры). Детальное рассмотрение этой технологии выходит за рамки настоящего пособия.

При взаимодействии любых двух объектов в сети всегда можно выделить сторону, предоставляющую некоторый ресурс (сервис, услугу), и сторону, потребляющую этот ресурс. Потребителя ресурса традиционно называют клиентом, а поставщика – сервером.

В качестве ресурса можно рассматривать аппаратный компонент (диск, принтер, модем, сканер и т. д.), программу, файл, сообщение, информацию или даже ЭВМ в целом. Отсюда происхождение множества терминов: файл-сервер или диск-сервер, принт-сервер или сервер печати, сервер сообщений, SQL-сервер (программа обработки запросов к базе данных, сформулированных на языке SQL), компьютер-сервер и т. д. Очевидно, все эти серверы имеют соответствующих клиентов.

С точки зрения программного обеспечения, технология «клиент-сервер» подразумевает наличие программ-клиентов и программ-серверов. Клиентскими программами обычно являются такие программы, как текстовые и табличные процессоры. В роли серверных программ чаще всего выступают системы управления базами данных. Примером типичной пары программ вида «клиент-сервер» можно считать программу текстового процессора, обрабатывающую документ, в котором содержится таблица с информацией из базы данных.

Некоторая программа, выполняемая в сети, по отношению к одним программам может выступать в роли клиента и в то же время являться сервером для других программ. Более того, за некоторый интервал времени роли клиента и сервера между одними и теми же программами могут меняться.

Разновидностью более сложных клиент-серверных моделей является трехзвенная модель «сервера приложений» – AS-модель (Application Server). Эта модель описывает процесс функционирования сетей, использующих базы данных. Согласно as-модели, каждая их трех основных функций (управление данными, прикладная обработка и представление информации конечному пользователю) реализуется на отдельном компьютере.

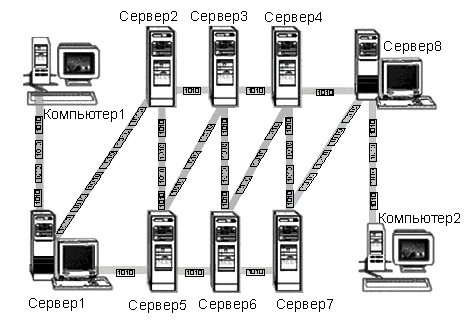

Рис. 7.5. Схема, иллюстрирующая движение пакетов с данными в сети Интернет

Задание

Поработать со средствами обзора сетевых ресурсов. Оценить скорость работы локальных и глобальных сетей ЭВМ. Скачать сетевой контент, для нужд личного пользования.

Порядок выполнения работы

Работа с Сетевым окружением:
Открыть программу «Проводник», нажав Пуск – Программы – Стандартные – Проводник»;
В программе «Проводник» открыть список доступных по сети компьютеров рабочей группы «СREATIVE» для этого проследовать в «Проводнике» по пути «Рабочий стол\Сетевое окружение\Вся сеть\Microsoft Windows Network\»;
Сделать скриншот изображения окна «Проводника» со списком доступных по сети компьютеров рабочей группы «CREATIV», нажав на клавиатуре сочетание клавиш «Alt+Print Screen». Сохранить скриншот для отчета;

2. Организация сетевого доступа к ресурсу:

Через контекстное меню открыть окно свойств папки «Приёмник»;
Открыть общий доступ к папке на вкладке «Доступ» поставив переключатель в положение «Открыть общий доступ к этой папке». Если вкладка «Доступ» отсутствует, перейти к выполнению четвертого пункта лабораторной работы;
В этой же вкладке, нажав кнопку «Разрешения», в окне «Разрешения для Приёмник» создать пользователя «Все» и установить для него разрешение только на чтение, как показано на рисунке ниже:
Нажав «ОК», вернуться в окно свойств папки и на вкладке «Безопасность» создать пользователя «Все», назначить ему разрешения, показанные на рисунке ниже и нажать «ОК»;
Общий доступ к папке «Приёмник» организован. Обратить внимание, как изменился значок папки «Приёмник»;
В «Сетевом окружении», открыв компьютер с именем вашего компьютера (имя вашего компьютера можно посмотреть на вкладке «Имя компьютера» окна свойств «Моего компьютера»), убедиться что папка «Приёмник» видна для общего доступа;
