Назначение видеоадаптера

Видеоадаптеры

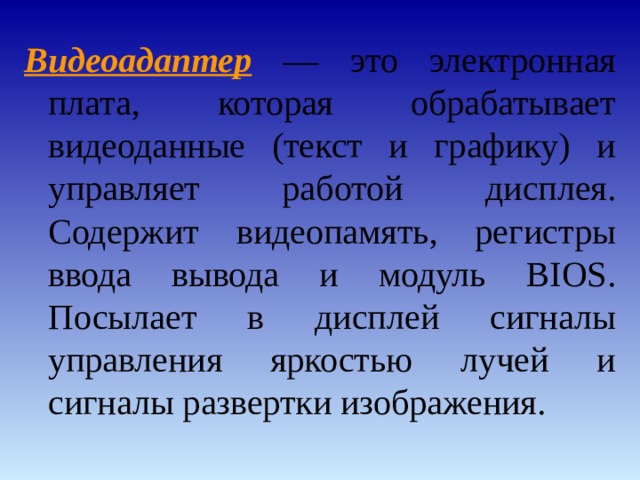

Видеоадаптер — это электронная плата, которая обрабатывает видеоданные (текст и графику) и управляет работой дисплея. Содержит видеопамять, регистры ввода вывода и модуль BIOS. Посылает в дисплей сигналы управления яркостью лучей и сигналы развертки изображения.

Назначение видеоадаптера

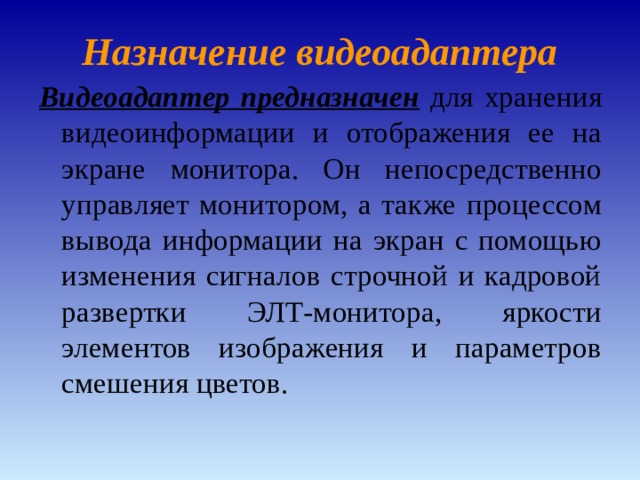

Видеоадаптер предназначен для хранения видеоинформации и отображения ее на экране монитора. Он непосредственно управляет монитором, а также процессом вывода информации на экран с помощью изменения сигналов строчной и кадровой развертки ЭЛТ-монитора, яркости элементов изображения и параметров смешения цветов.

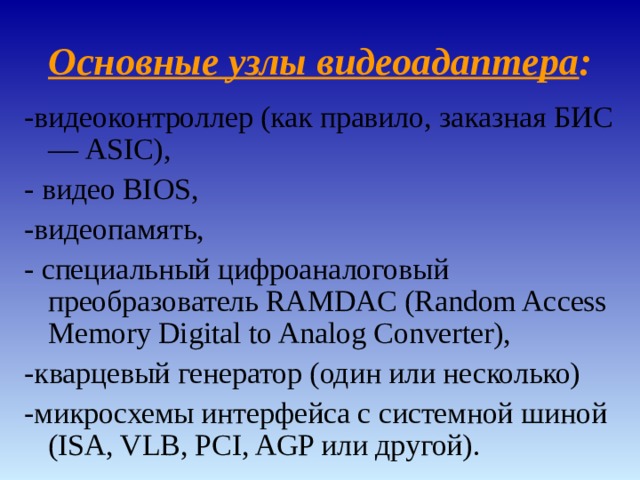

Основные узлы видеоадаптера :

-видеоконтроллер (как правило, заказная БИС — ASIC),

- видео BIOS,

-видеопамять,

- специальный цифроаналоговый преобразователь RAMDAC (Random Access Memory Digital to Analog Converter),

-кварцевый генератор (один или несколько)

-микросхемы интерфейса с системной шиной (ISA, VLB, PCI, AGP или другой).

Принцип работы видеоадаптера

Видеоадаптеры

3dfx Voodoo3 3000

Savage4 чип от S3

ASUS AGP-V3800 на чипе nVidiaRiva TNT2

Matrox Millennium G400 MAX

Видеоадаптеры

eVGA e-GeForce FX 5700 Ultra

ATI RADEON

9700 XT

ATI RADEON 9600 XT

Основные типы видеоадаптеров :

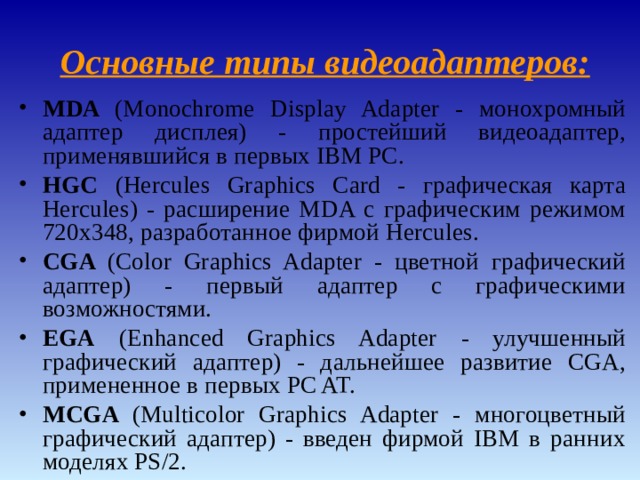

• MDA ( Monochrome Display Adapter - монохромный адаптер дисплея) - простейший видеоадаптер, применявшийся в первых IBM PC.
• HGC ( Hercules Graphics Card - графическая карта Hercules ) - расширение MDA с графическим режимом 720x348, разработанное фирмой Hercules .
• CGA ( Color Graphics Adapter - цветной графический адаптер) - первый адаптер с графическими возможностями.
• EGA ( Enhanced Graphics Adapter - улучшенный графический адаптер) - дальнейшее развитие CGA, примененное в первых PC AT.
• MCGA ( Multicolor Graphics Adapter - многоцветный графический адаптер) - введен фирмой IBM в ранних моделях PS/2.

Основные типы видеоадаптеров :

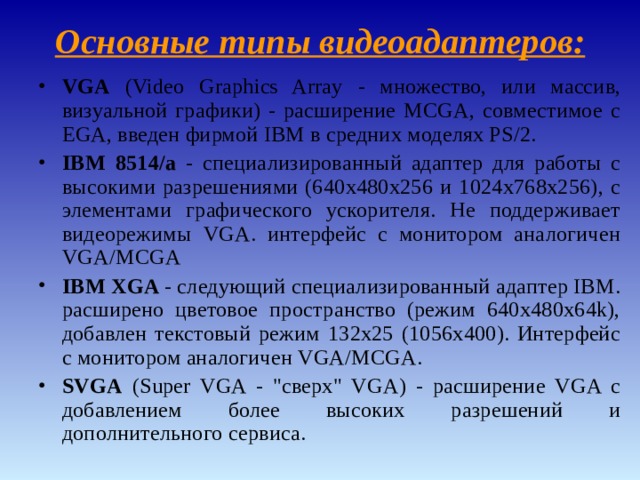

• VGA ( Video Graphics Array - множество, или массив, визуальной графики) - расширение MCGA, совместимое с EGA, введен фирмой IBM в средних моделях PS/2.
• IBM 8514/а - специализированный адаптер для работы с высокими разрешениями (640x480x256 и 1024x768x256), с элементами графического ускорителя. Не поддерживает видеорежимы VGA. интерфейс с монитором аналогичен VGA/MCGA
• IBM XGA - следующий специализированный адаптер IBM. расширено цветовое пространство (режим 640x480x64k), добавлен текстовый режим 132x25 (1056x400). Интерфейс с монитором аналогичен VGA/MCGA.
• SVGA ( Super VGA - "сверх" VGA) - расширение VGA с добавлением более высоких разрешений и дополнительного сервиса.
