Назначение и техническая характеристика токарно-винторезного станка 16 К20

Назначение и техническая характеристика токарно-винторезного станка 16 К20

Токарно-винторезный станок модели 16К20 предназначен для обработки цилиндрических, конических и сложных поверхностей - как внутренних, так и наружных, а так же для нарезания резьбы. Рисунок 1.1.

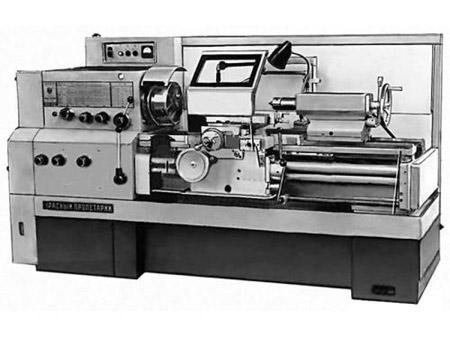

Рисунок 1.1-Токарно-винторезный станок 16К20.

Технические характеристики станка 16К20 это основной показатель пригодности станка к выполнению определенных работ. Таблица 1.1.

Таблица 1.1- Техническая характеристика токарно-винторезного станка 16 К20.

Устройство токарно-винторезного станка 16К20

Станок состоит из следующих узлов передней (шпиндельной) бабки, суппорта, задней бабки, фартука, станины, коробки подач. Рисунок 1.2.

Рисунок 1.2- Устройство токарно-винторезного станка 16К20.

Движения в станке: главное движение - вращение шпинделя о заготовкой; движение подач - перемещения каретки в продольном и салазок - в поперечном направлениях.

Вспомогательные движения - ускоренные перемещения каретки в продольном, салазок - в поперечном направлениях; - перемещение верхней части суппорта только вручную под углом 90° к оси вращения заготовки.

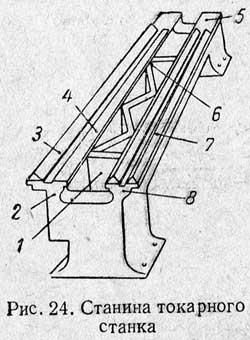

Станина станка коробчатой формы с поперечными П-образными ребрами отлита из чугуна и предназначена для монтажа на ней всех узлов станка. Имеет две призматические направляющие для передвижения по ним каретки и задней бабки. Рисунок 1.3.

Рисунок 1.3- Станина токарно-винторезного станка 16К20.

Коробка скоростей предназначена для закрепления в ней детали или заготовки и придания им определенного числа оборотов. Движение к коробке скоростей передается от электродвигателя через клиноременную передачу. Необходимое число оборотов устанавливается при помощи двух рукояток. Всего станок имеет 22 различные скорости вращения шпинделя. Рисунок 1.4.

Рисунок 1.4- Коробка скоростей токарно-винторезного станка 16К20.

Коробка подач предназначена для монтажа в ней механизма подач, который служит для изменения величины подач в продольном и поперечном направлениях, а также для настройки станка при нарезке различных типов резьб. Рисунок 1.5.

Рисунок 1.5- Коробка подач токарно-винторезного станка 16К20.

Задняя бабка предназначена для поддержания второго конца нежесткой детали и крепления сверла, развертки, зенкера при изготовлении отверстий. При поддержании детали в ней крепится задний центр. Перемещение задней бабки производится по станине вручную и механически. Рисунок 1.6.

Рисунок 1.6- Задняя бабка токарно-винторезного станка 16К20.

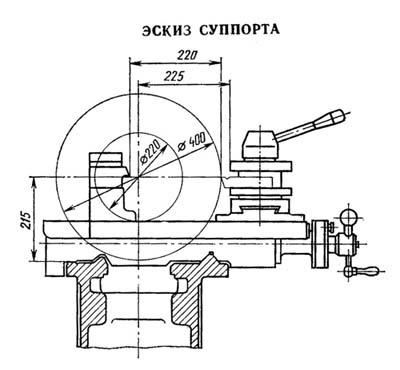

Суппорт предназначен для превращения вращательного движения ходового винта в поступательное перемещение резца в продольном и поперечном направлениях. Рисунок 1.7.

Рисунок 1.7- Суппорт токарно-винторезного станка 16К20.

Фартук  - узел, позволяющий прямой и обратный ходы каретки и суппорта. Фартук имеет блокирующее устройство, препятствующее одновременному включению продольной и поперечной подач суппорта, одновременному включению ходового винта и ходового вала. Рисунок 1.8.

Рисунок 1.8- Фартук токарно-винторезного станка 16К20.

Резцедержатель.  В центрирующей расточке верхних салазок 5 установлена коническая оправка 3 с резьбовым концом. На конусе оправки установлена четырехсторонняя резцовая головка 6. При вращении рукоятки 4 головка 2 перемещается вниз по резьбе конической оправки 3 и через шайбу 1 и упорный подшипник обеспечивает жесткую посадку резцовой головки 6 на конической поверхности оправки. Рисунок 1.9.

Рисунок 1.9- Резцедержатель токарно-винторезного станка 16К20.

С помощью гитары устанавливают (настраивают) зубчатые колеса с определенным передаточным отношением, обеспечивающим необходимое перемещение суппорта на один оборот шпинделя.
