Неразъемные соединения деталей.

ЛЕКЦИЯ: Неразъемные соединения деталей.

l Изделие – это любой предмет или набор предметов производства, изготовленные на данном предприятии. l Деталь – это изделие, изготовленное из однородного материала без применения сборочных операций.

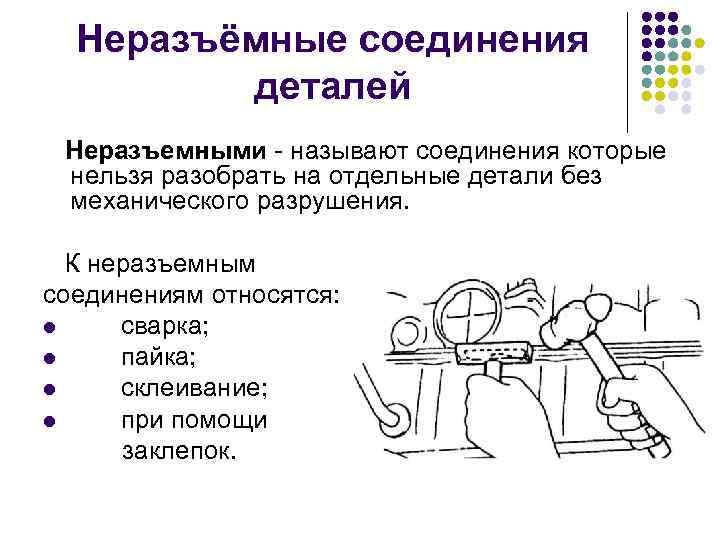

Неразъёмные соединения деталей Неразъемными называют соединения которые нельзя разобрать на отдельные детали без механического разрушения. К неразъемным соединениям относятся: l сварка; l пайка; l склеивание; l при помощи заклепок.

Сварное соединение выполняется по ГОСТ 2601 -74 l Сварка – процесс получения неразъемного соединения путем установления межатомных связей между свариваемыми частями деталей при их местном или общем нагреве.

Способы сварки Существует около 150 способов сварки: l газовая; l электрическая; l лазерная; l плазменная; l ультразвуковая; l взрывом…

Степень механизации По степени механизации сварка подразделяется на: l ручную; l полуавтоматическую; l автоматическую.

Стыковое соединение (С) Стыковое соединение представляет собой сварное соединение двух деталей, расположенных в одной плоскости и примыкающих друг к другу торцевыми поверхностями. Оно наиболее распространено в сварных конструкциях. Условные обозначения стыковых соединений: С 1 С 48. l

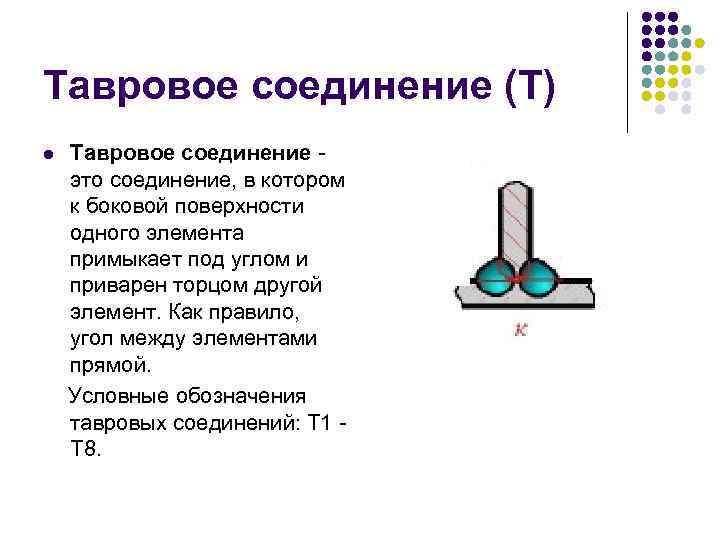

Тавровое соединение (Т) Тавровое соединение это соединение, в котором к боковой поверхности одного элемента примыкает под углом и приварен торцом другой элемент. Как правило, угол между элементами прямой. Условные обозначения тавровых соединений: Т 1 Т 8. l

Нахлёсточное соединение (Н) l Нахлесточное соединение представляет собой сварное соединение, в котором соединяемые элементы расположены парал лельно и частично перекрывают друга (рис. 13, г). Условные обозначения: H 1 Н 9.

Угловое соединение (У) l Угловое соединение представляет собой сварное соединение двух элементов, расположенных под углом друг к другу и сваренных в месте приложения их кромок. Условные обозначения угловых соединений: У 10.

Скосы кромок Торцевые поверхности свариваемых деталей бывают: l без скоса кромок; l со скосом одной кромки; l со скосом двух кромок.

Швы по протяженности l l Непрерывный шов это сварной шов без промежутков по длине. Прерывистый шов имеет промежутки по длине. Прерывистый шов с шахматным расположением. Прерывистый шов с цепным расположением.

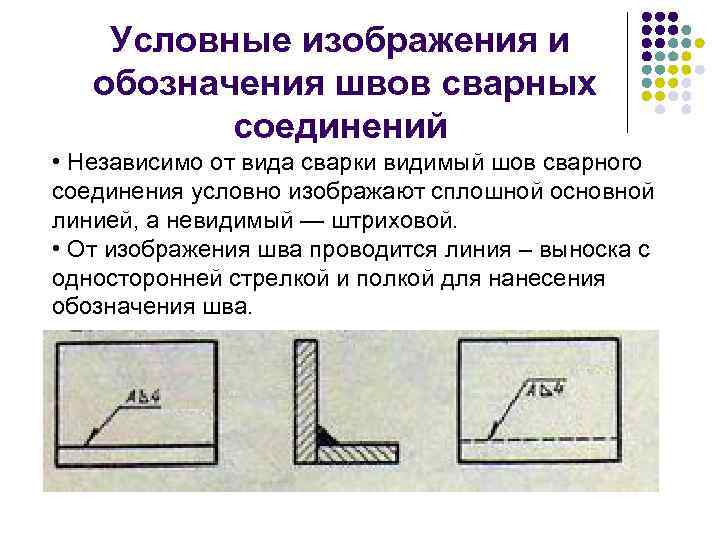

Условные изображения и обозначения швов сварных соединений • Независимо от вида сварки видимый шов сварного соединения условно изображают сплошной основной линией, а невидимый — штриховой. • От изображения шва проводится линия – выноска с односторонней стрелкой и полкой для нанесения обозначения шва.

Условные изображения и обозначения швов сварных соединений l l Для видимого шва надпись делается над полкой линии выноски, для невидимого – под полкой. Штриховка в разрезе различна для разных деталей, входящих в соединение.

Паяные швы. Паяное соединение образуется за счёт микросвязей между материалом детали и присадочным материалом, называемым припоем. Изображают на чертежах сплошной линией толщиной 2 s.

Клеевые соединения. Применяют различные синтетические клеи. Для обозначения клееного соединения применяется условный знак – К. Изображают на чертежах сплошной линией толщиной 2 s.

Заклепка — это стержень цилиндрической формы с закладной головкой. l. Размеры заклепок и их форма станда

Практическая работа:

1. Конспект.
