Низковольтное оборудование

«ВВОДНО-РАСПРЕДЕЛИТЕЛЬНЫЕ УСТРОЙСТВА, МОНТАЖ, РЕМОНТ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ»

Вводно-распределительные устройства

Шкафы (пункты) распределительные

Щитки, ящики и шкафы управления

Панели распределительные

Магистральные

Распределительные

Осветительные

Троллейные

Предохранители

Автоматические воздушные выключатели

Контакторы и магнитные пускатели

Комплектные распределительные устройства напряжением до 1000 В предназначены для приема и распределения электроэнергии, управления и защиты электроустановок от перегрузок и коротких замыканий.

Они состоят из полностью или частично закрытых шкафов или блоков со встроенными в них коммутационными и защитными аппаратами, устройствами автоматики, измерительными приборами и вспомогательными устройствами.

К низковольтным распределительным устройствам относятся панели распределительные, силовые распределительные шкафы, щитки (силовые, осветительные, этажные, квартирные и т.п.)

По конструктивному исполнению низковольтные комплектные устройства могут быть открытыми, защищенными с передней стороны, защищенными и шкафного исполнения.

По роду установки низковольтные комплектные устройства подразделяются на стационарные и передвижные, для внутренней и наружной установи.

По выполняемым функциям низковольтные комплектные устройства делятся на устройства распределения электрической энергии; устройства распределения и управления; устройства управления.

В цеховых электрических сетях промышленных предприятий наибольшее распространение получили следующие виды низковольтных комплектных устройств:

Вводно-распределительные устройства

Панели распределительные

Щитки, ящики и шкафы управления

Шкафы (пункты) распределительные

Вводно-распределительные устройства

Вводно-распределительные устройства ( ВРУ ) предназначены для приема, распределения и учета электроэнергии в сетях 380/220 В трехфазного переменного тока частотой 50 Гц, а также для защиты линий при перегрузках и коротких замыканиях. В соответствии с требованиями ПУЭ во вновь проектируемых зданиях вводно-распределительные устройства должны иметь N и РЕ проводники .

ВРУ – 1А

ВРУ - 8504

ВРУ – 3А

НАЗНАЧЕНИЕ ВВОДНО-РАСПРЕДЕЛИТЕЛЬНОГО УСТРОЙСТВА

Вводно-распределительное устройство устанавливают на вводе в электроустановку здания.

Вводно-распределительное устройство представляет собой специальное низковольтное распределительное устройство, которое предназначено для выполнения ввода, осуществления учета и распределения электроэнергии в электроустановке предприятия, цеха, здания.

Для выполнения указанных функций ВРУ оснащают аппаратурой учета, а также низковольтной коммутационной аппаратурой и аппаратурой управления, посредством которой осуществляют управление и защиту отходящих от вводно-распределительного устройства распределительных и конечных электрических цепей. В отличие от вводного устройства к ВРУ подключают конечные электрические цепи электроустановки здания.

В домах частного сектора подключение ВРУ выполняется в том случае, если нужно распределить энергоресурсы по нескольким точкам (гараж, баня, хозблок, летняя кухня и так далее). В этой ситуации монтируется основная электроустановка, а затем уже устраивается индивидуальная система для каждого отдельного строения.

ВВОДНО-РАСПРЕДЕЛИТЕЛЬНЫЕ УСТРОЙСТВА ДЛЯ ПРЕДПРИЯТИЙ

Особенность применения ВРУ на производствах заключается в потреблении ими больших мощностей. Аналогичные распределительные устройства применяются в электрических подстанциях на 380 В.

Помещения, предназначенные для установки ВРУ должны соответствовать определённым требованиям:

• Недопустима установка распределительных устройств в помещениях с повышенной влажностью, особенно в тех, где возможно затопление.
• Исключено прохождение газопровода, другие проложенные коммуникации допустимы, но только без соединений и запорной арматуры: вентилей, задвижек.
• Доступ в щитовую разрешён только обслуживающему персоналу, имеющему допуск.
• Электрический шкаф, установленный на лестничной площадке или в коридоре, должен закрываться, а все рукоятки регулируемых приборов сняты или заперты от посторонних в шкафу.

Аппаратура вводно-распределительного устройства должна располагаться в таких местах, которые должны быть доступны только для монтёров электроремонтных бригад.

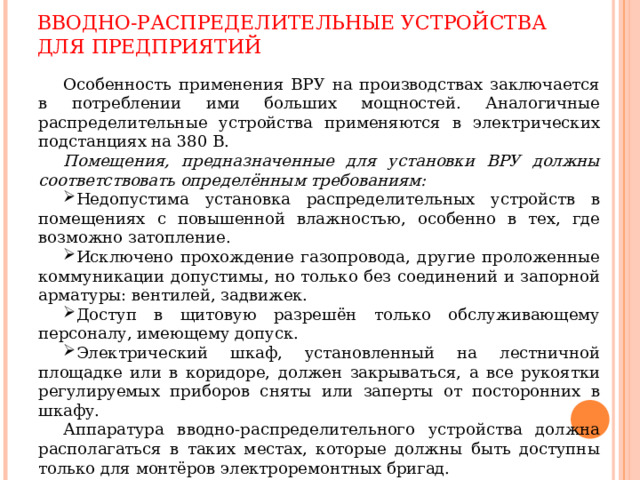

ВВОДНО-РАСПРЕДЕЛИТЕЛЬНЫЕ УСТРОЙСТВА ДЛЯ ПРЕДПРИЯТИЙ

Особенность применения ВРУ на производствах заключается в потреблении ими больших мощностей. Аналогичные распределительные устройства применяются в электрических подстанциях на 380 В.

Помещения, предназначенные для установки ВРУ должны соответствовать определённым требованиям:

• Недопустима установка распределительных устройств в помещениях с повышенной влажностью, особенно в тех, где возможно затопление.
• Исключено прохождение газопровода, другие проложенные коммуникации допустимы, но только без соединений и запорной арматуры: вентилей, задвижек.
• Доступ в щитовую разрешён только обслуживающему персоналу, имеющему допуск.
• Электрический шкаф, установленный на лестничной площадке или в коридоре, должен закрываться, а все рукоятки регулируемых приборов сняты или заперты от посторонних в шкафу.

Аппаратура вводно-распределительного устройства должна располагаться в таких местах, которые должны быть доступны только для монтёров электроремонтных бригад.

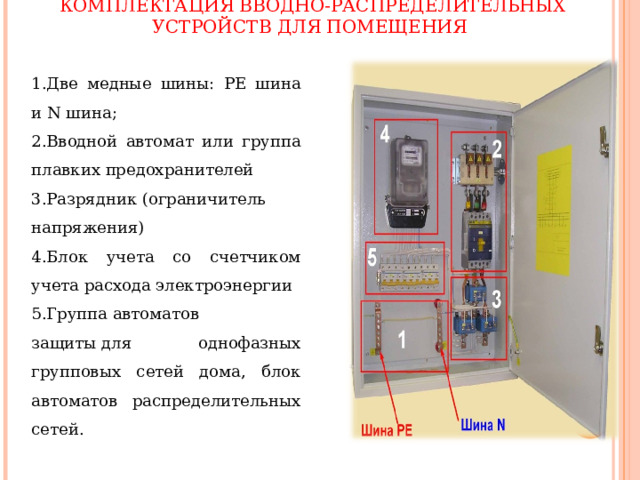

КОМПЛЕКТАЦИЯ ВВОДНО-РАСПРЕДЕЛИТЕЛЬНЫХ УСТРОЙСТВ ДЛЯ ПОМЕЩЕНИЯ

• Две медные шины: PE шина и N шина ;
• Вводной автомат или группа плавких предохранителей
• Разрядник (ограничитель напряжения)
• Блок учета со счетчиком учета расхода электроэнергии
• Группа автоматов защиты для однофазных групповых сетей дома, блок автоматов распределительных сетей.

Шкафы (пункты) распределительные

Шкафы (пункты) распределительные предназначены для распределения электрической энергии, зашиты электрических установок напряжением до 600 В переменного тока частотой 50 и 60 Гц при перегрузках и коротких замыканиях, для нечастых коммутаций электрических цепей и пусков асинхронных двигателей. Выпускаются в навесном, утопленном и напольном исполнениях. Шкафы состоят из металлических корпусов со встроенными в них сборными шинами, аппаратами и приборами. Могут быть укомплектованы аппаратом ввода – рубильником или автоматическим выключателем.

Пункт распределительный ПР8804

Распределительные силовые шкафы ШРС1 и ШР11

Пункты распределительные серии ПР 11А

Щитки, ящики и шкафы управления

Ящики и шкафы управления предназначены для защиты сетей и приемников электрической энергии от длительных перегрузок и токов короткого замыкания в цепях трехфазного переменного тока на напряжение 380/220 В частотой 50 Гц и управлением режимами работы асинхронных электродвигателей.

Щиток осветительный ОПЗ-12

Ящики управления серии Я5000

Ящики силовые серии ЯРВ

ВИДЫ ВВОДНО - РАСПРЕДЕЛИТЕЛЬНЫХ УСТРОЙСТВ

• Главный распределительный щиток (ГРЩ). Относится к силовым высоковольтным установкам. По своей сути – это высокотехнологичная механическая или электронная система, обеспечивающая объект электрической энергией
• Вводно распределительное устройство. Состоит из целого комплекса аппаратуры, приборов и оборудования. Используется для приема, распределения и учета электроэнергии. Представляет собой металлический корпус, в котором установлены сменяемые панели
• Щиты распределительные. Принимают участие в непосредственном распределении электроэнергии, обеспечивают защиту потребителей от сверхтоков и коротких замыканий. Устанавливаются в жилых и общественных зданиях
• Щиты управления и автоматики. Применяются в автоматизированных системах: пожарных, осветительных, вентиляционных и других

Панели распределительные

Панели распределительные предназначены для комплектования распределительных устройств (щитов) напряжением 380/220В переменного тока частотой 50 Гц с глухозаземленной нейтралью, служащих для приема, распределения электрической энергии, защиты от перегрузок и токов короткого замыкания.

Панели распределительных щитов серии ЩО-70

ФУНКЦИИ ВВОДНО-РАСПРЕДЕЛИТЕЛЬНОЕ УСТРОЙСТВО

• Распределение электрической энергии по всем объектам;
• Эти устройства объединяют в одном месте всю защитную и контрольную аппаратуру, приборы измерения и учета потребленной энергии;
• Во многих конструкциях устанавливаются дополнительные рубильники, обеспечивающие защиту электрической сети объекта от перегрузок и коротких замыканий;
• С помощью ВРУ выполняется оперативное включение и отключение электроэнергии от отдельных частей зданий, устройств и оборудования.

ПЕРИОДИЧНОСТЬ ОСМОТРОВ ВРУ

• В распределительных устройствах, обслуживаемых сменным персоналом, дежурящим на самой подстанции или на дому, — ежесуточно. Рекомендуют 1 раз в неделю осматривать устройство в темноте для выявления возможных разрядов коронирования в местах повреждения изоляции и местных нагревов токоведущих частей;
• Трансформаторные подстанции и распределительные устройства электрических сетей напряжением 10 кВ и ниже, не имеющие дежурного персонала, осматривают не реже 1 раза в шесть месяцев;
• В распределительных устройствах подстанций напряжением 35 кВ и выше, не имеющих постоянного дежурного персонала, график осмотров составляют в зависимости от типа устройства (закрытое или открытое) и от назначения подстанции. В этом случае осмотры выполняет начальник группы подстанции или мастер не реже 1 раза в месяц.

ПРАВИЛА УСТАНОВКИ ЩИТА ВРУ

Существуют правила разработанные для обеспечения надежного монтажа изделий, а также отдельных элементов конструкций:

• Средств измерения и учета;
• Набора коммутационных аппаратов;
• Вспомогательных приборов.

В каждом конкретном случае сотрудники определяют требования к монтажу. Это делается для обеспечения:

• Долговечности и надежности монтируемой системы;
• Бесперебойной электро-подачи;
• Защиты конструкции от сопряжения с окружающей средой.

ТРЕБОВАНИЯ К РАЗМЕЩЕНИЮ ВВОДНО-РАСПРЕДЕЛИТЕЛЬНОГО УСТРОЙСТВА

Для ограничения доступа установку следует по возможности производить в специально отведенных помещениях. В то же время должен быть обеспечен быстрый доступ для оперативного обслуживающего персонала.

В целом требования к местам установки ВРУ можно выразить следующим образом:

• Помещение должно быть сухое с нормальным уровнем влажности.
• Оно должно ограничивать доступ посторонним лицам (к примеру, запираться на замок).
• Поблизости не должно быть газопроводов и прочих опасных коммуникаций.
• Минимальное расстояние от места установки до любых трубопроводов и коммуникаций составляет 1 метр.

Таким образом, установка и эксплуатация вводно-распределительных устройств подчиняется ряду правил. При их соблюдении обеспечивается безопасность работы ВРУ на протяжении всего эксплуатационного периода. Все требования к конструкции, внутренней компоновке, монтажу и эксплуатации данного типа устройств прописаны в Правилах устройства электроустановок (ПУЭ).

МОНТАЖ ШКАФА ВРУ

В зависимости от типа объекта варьируется и месторасположение такого шкафа. Например, в многоквартирных жилых домах монтаж шкафа ВРУ производится в тамбурах и на лестничных площадках. В частных домах они размещаются на внешней стороне дома, а при оснащении заводов и фабрик – внутри цеха или на внешней стороне производственного помещения. Место установки должно быть недоступно посторонним лицам. Согласно правилам, поблизости от шкафа не должны проходить трубопроводы (газ, вода, канализация), он должен быть удален от трубопроводов как минимум на 1 метр. Если монтаж шкафа ВРУ осуществляется в месте с возможным затоплением, установка должна производиться выше максимального уровня затопления. В зависимости от места определяется способ установки (шкаф может стоять на полу или быть закреплен на стене). Учесть эти нюансы в состоянии только высококлассные специалисты с большим опытом и отличным оснащением .

ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ ПРИ МОНТАЖЕ ВРУ

При монтаже шкафа ВРУ, помимо подготовки, нужно выполнить еще и следующие этапы:

• От меряется необходимая длина проводов для подключения к автомату, заземлению и нулю с учетом запаса по длине 10-15 см;
• на щитке устанавливается Din-рейка и клеммные колодки;
• прокладывается питающий кабель и проводники, провода группируются согласно последовательности подключения устройств;
• шины соединяются друг с другом при помощи перемычек, в данном случае используется болтовое соединение;
• в соответствии со схемой закрепляются модульные устройства ( автоматические выключатели, УЗО или дифавтоматы );
• к щитку прокладываются питающие кабели в соответствии с номинальными величинами тока;
• производится соединение абонентов электросети, соединение осуществляется слева направо;
• проверяется надежность фиксации проводов в клеммах, для этого достаточно слегка потянуть и пошевелить провода;

Шинопроводы предназначены для выполнения электрических сетей переменного тока частотой 50 и 60 Гц, напряжением до 660 В.

Комплектные шинопроводы состоят из отдельных секций, соединяемых между собой сваркой, болтовыми соединениями или штепсельными разъемами. Комплектные шинопроводы имеют высокую монтажную готовность, выпускаются на заводах электротехнической промышленности следующих типов:

а) магистральный шинопровод ШМА;

б) радиальный шинопровод ШРА;

в) осветительный шинопровод ШОС

• а) магистральный шинопровод ШМА; б) радиальный шинопровод ШРА; в) осветительный шинопровод ШОС
• а) магистральный шинопровод ШМА; б) радиальный шинопровод ШРА; в) осветительный шинопровод ШОС
• а) магистральный шинопровод ШМА; б) радиальный шинопровод ШРА; в) осветительный шинопровод ШОС
• а) магистральный шинопровод ШМА; б) радиальный шинопровод ШРА; в) осветительный шинопровод ШОС

1 – защитный кожух; 2,3 – крепежные детали;

4 -диэлектрик; 5 – токопроводящая жила; 6 - уплотнитель

Магистральные шинопроводы

Магистральные шинопроводы выпускаются на токи 630,1000,1600,2500,4000,6300 А.

Секция магистрального шинопровода ШМА

Магистральный шинопровод MDY фирма АВВ

Магистральные шинопроводы

Пример электрической сети, выполненной магистральным шинопроводом MDY

Распределительные шинопроводы

Распределительные шинопроводы выпускаются на токи 63,100,160,250,400,630 А.

Прямая секция шинопровода ШРА 73

Угловые секции шинопровода

Секция со штепсельной колодкой

Пример электрической сети, выполненной шинопроводами

Осветительные шинопроводы серии ШОС

Шинопроводы предназначены для выполнения в производственных помещениях, общественных и административных зданиях осветительных линий. Шинопроводы ШОС2 и ШОС3 для выполнения однофазных линий, а ШОС4 и ШОС5 - трехфазных, питающих однофазные нагрузки с номинальным током до 10А.

Шинопроводы ШОС2 и ШОС4 двух и четырех проводные для электрических сетей с глухозаземленной нейтралью, т.е. нулевой провод замкнут на металический кожух шинопровода и образует совмещенный (PEN) проводник.

Шинопроводы ШОС3 и ШОС5 трех и пятипроводные, в них нулевой и защитные провода разделены (N и PEN), роль защитного проводника выполняет металический кожух шинопровода (РЕN)

Шинопровод обеспечивает возможность штепсельного присоединения (без снятия напряжения с линии) однофазных приемников электрической энергии на номинальный ток 10А в точках сети, отстоящих друг от друга на 0,5 или 1 метр.

Шинопровод состоит из типовых элементов: секций (прямых, вводных, гибких); торцовых заглушек; штепселей и конструкций для крепления.

Соединение секций разъемно - разборное. Один конец секции снабжен штепсельной розеткой с затягивающими винтами, а на другом конце выступающие провода образуют штепсельную вилку. После того, как штепсель одной секции вставлен в розетку другой секции, штепсельный контакт затягивается винтами.

Пример сети, выполненной шинопроводом ШОС

Секции шинопровода ШОС

Троллейные шинопроводы

Троллейные шинопроводы предназначены для питания передвижных электроприемников, а также находят все более широкое применение в системах для передачи тока и данных (сигнала). Такие системы используются в компьютеризированных производственных и автоматизированных складских комплексах.

Шинопровод RN7

Троллейный шинопровод в помещении цеха

Предохранители

Плавкий предохранитель — простейшее устройство для защиты электрических цепей и потребителей электрической энергии от токов короткого замыкания. Он состоит из одной или нескольких плавких вставок, изолирующего корпуса и выводов для присоединения плавкой вставки к электрической цепи. Некоторые плавкие предохранители наполняют кварцевым песком для лучшего охлаждения плавкой вставки и гашения дуги; иногда они имеют индикаторы срабатывания. Плоские вставки имеют зауженные участки, которые расплавляются в первую очередь. Плавкий предохранитель включается последовательно в электрическую цепь и при расплавлении вставки размыкает её.

Наиболее распространенными предохранителями, применяемыми для защиты электроустановок напряжением до 1000 В, являются:

ПР – предохранитель разборный;

НПН – насыпной предохранитель, неразборный;

ПН2 – предохранитель насыпной, разборный.

Предохранители

Предохранитель ПРС

Предохранитель НПН 2-60

Предохранитель ППН с контакт-основанием

Предохранитель ПН2 с контакт-основанием и устройством для его замены

Автоматические воздушные выключатели

Автоматические выключатели с естественным воздушным охлаждением (автоматы) предназначены для отключения тока при КЗ, перегрузках и недопустимых снижениях напряжения, для оперативных включений и отключений электрических цепей (в том числе электродвигателей) на напряжение до 1000 В.

Расцепители, являясь составной частью автоматов, контролируют заданный параметр защищаемой цепи и воздействуют на расцепляющее устройство, отключающее автомат.

Наиболее распространенными расцепителями являются:

а) электромагнитные – для защиты от тока КЗ;

б) тепловые – для защиты от перегрузок;

в) комбинированные, совмещающие в себе электромагнитные и тепловые расцепители;

г) полупроводниковые, позволяющие ступенчато менять: номинальный ток расцепителя, время срабатывания в зоне перегрузки, отношение тока срабатывания при токе КЗ (0,1; 0,25; 0,4 с).

• а) электромагнитные – для защиты от тока КЗ; б) тепловые – для защиты от перегрузок; в) комбинированные, совмещающие в себе электромагнитные и тепловые расцепители; г) полупроводниковые, позволяющие ступенчато менять: номинальный ток расцепителя, время срабатывания в зоне перегрузки, отношение тока срабатывания при токе КЗ (0,1; 0,25; 0,4 с).

Полупроводниковые расцепители имеют более стабильные параметры и удобны в настройке.

Если автомат не имеет максимальных расцепителей, то он используется только для коммутации цепей без тока.

Наиболее современными, являются автоматические выключатели серии ВА, предназначенные для замены устаревших А31, А37, АЕ, АВМ и «Электрон». Они имеют уменьшенные габариты, совершенные конструктивные узлы и элементы. Работают в сетях постоянного и переменного тока.

Автоматические воздушные выключатели

Автоматический выключатель

АЕ 2056МП (трехпополюсный)

Автоматический выключатель

АЕ 1031 (однополюсный)

Автоматический выключатель АП 50Б

Автоматические выключатели Э06, Э16, Э25, Э40

на номинальные токи 250, 400, 630, 800,1000, 1600, 2000, 2500, 4000, 6300 А

Автоматические воздушные выключатели

Структура условного обозначения автоматических выключателей серии ВА

ВА 51 – 31 – 1

Обозначение

выключателя

Обозначение количества полюсов:

1 – один;

2 – два;

3 – три

• 1 – один; 2 – два; 3 – три

Разработка:

51, 52 – с тепловым и электромагнитным расцепителями (или только с электромагнитным);

53, 55, 75 – с полупроводниковым максимальным расцепителем;

56 – без максимальных расцепителей

Обозначения номинального тока ( I ном , А) выключателя:

25 – 25 А 39 – 630 А

29 – 63 А 41 – 1000 А

31 – 100 А 43 – 1600 А

33 – 160 А 45 – 2500 А

35 – 250 А 47 – 4000 А

37 – 400 А

ВА 51-35

ВА 51-25 IP20

ВА 06-36

Контактор – это аппарат дистанционного действия, предназначенный для частых коммутаций электрических цепей при номинальных режимах работы. Контакторы не защищают электрические цепи от ненормальных режимов. Контактор состоит из электромагнитной системы, обеспечивающей дистанционное управление; главных контактов силовой цепи; дугогасительного устройства; блок-контактов, включаемых в цепь автоматики и сигнализации. Контакторы применяются в силовых цепях переменного и постоянного тока. При числе полюсов два или три они допускают 600-1200 включений в час.

Магнитный пускатель – это трехполюсной контактор переменного тока, в котором дополнительно встроены два тепловых реле защиты, включенных последовательно в две фазы главной цепи. Магнитные пускатели предназначены для управления (пуска, останова, реверса) трехфазных асинхронных двигателей с короткозамкнутым ротором мощностью до 75 кВт, а также для защиты их от перегрузок недопустимой продолжительности. Кроме этого, магнитные пускатели могут использоваться для включения и отключения электроустановок, требующих дистанционного управления. Защита от перегрузок осуществляется тепловыми реле. Для защиты от токов коротких замыканий необходимо устанавливать последовательно с тепловыми реле плавкие предохранители или автоматы с электромагнитными расцепителями.

Магнитный пускатель отключает двигатель от сети при исчезновении напряжения или его понижении до 50-70% от номинального значения.

Электромагнитные пускатели общего применения изготовляются на напряжения переменного тока 127, 220, 380 и 500 В; номинальный ток через силовые контакты — от 6 до 400 А, а номинальный ток блок-контактов — 6-10 А. При нормальном режиме работы электромагнитные пускатели допускают 3-5 (иногда до 10) млн. циклов "включение — выключение". Электромагнитные пускатели могут работать с частотой 150-1200 вкл/ч, а пускатели малой мощности — с частотой до 3000 вкл/ч. Выпускаются электромагнитные пускатели в обыкновенном, защищенном и взрывобезопасном исполнении.

Контакторы и магнитные пускатели

Контакторы и магнитные пускатели

  Магнитные пускатели серии ПМЕ на токи до 25 А

  Магнитные пускатели серии ПМА на токи до 160 А

  Магнитные пускатели серии ПМП на токи до 63 А

Контакторы вакуумные серии КТМ 15 на токи до 250 А

Контакторы серии КТ 6000 на токи до 1000 А

  Магнитные пускатели серии ПМ12 на токи до 250 А

Реле

Низковольтные реле применяются в устройствах релейной защиты и системной автоматики электротехнических объектов переменного напряжения до 380 В частоты 50 и 60 Гц и постоянного напряжения до 220 В. По выполняемым функциям различают следующие основные виды реле: реле электротепловые токовые; реле времени; реле контроля напряжения; фотореле; реле промежуточные.

Реле электротепловые токовые серии РТТ и РТЛ предназначены для защиты трехфазных электродвигателей с короткозамкнутым ротором от длительных перегрузок, возникающих при обрыве одной из фаз.

Реле имеют исполнение для установки на металлических и изоляционных панелях, рейках комплектного устройства и специальное исполнение для установки с магнитными пускателями

Реле тепловое РТЛ 1006

Реле тепловое РТТ 321

Реле времени предназначены для коммутации электрических цепей с определенными, предварительно установленными выдержками времени и применяются в системах автоматики.

Реле времени ВЛ-56

Реле времени 2РВМ

Реле

Реле контроля трехфазного напряжения предназначены для использования в схемах автоматического управления для контроля наличия и симметрии напряжений. Реле могут также использоваться для контроля наличия и порядка чередования фаз в системах трехфазного напряжения, защиты от недопустимой асимметрии фазных напряжений и работы на двух фазах источников, преобразователей электрической энергии и электродвигателей.

Реле контроля трехфазного напряжения серии ЕЛ

Фотореле предназначены для автоматического включения и отключения уличного освещения, а также могут служить элементами автоматического управления различными устройствами в зависимости от освещенности.

Фотореле ФР-1М

Указательные реле предназначены для сигнализации аварийного состояния в электрических цепях.

Реле указательные серии РЭУ11
