Обобщающий урок

Специальное оборудование

Обобщающий урок

Разминка

Угадай слово

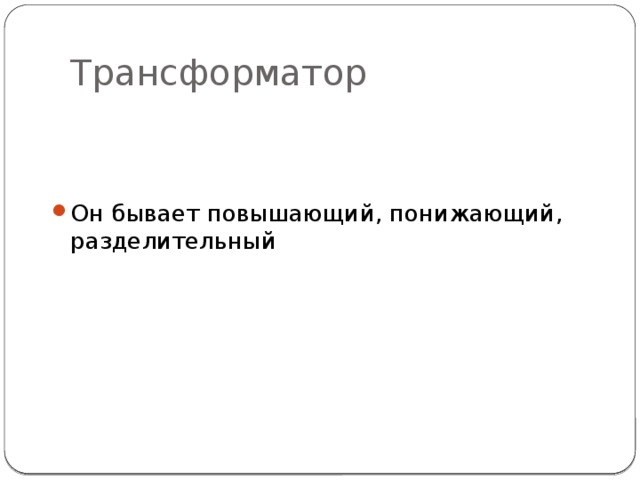

Трансформатор

• Он бывает повышающий, понижающий, разделительный

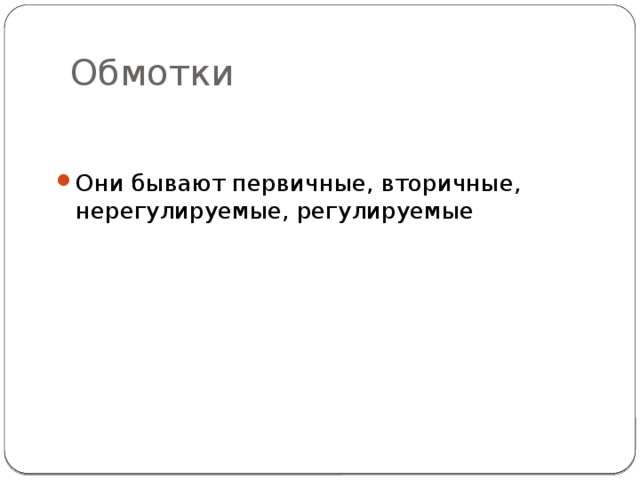

Обмотки

• Они бывают первичные, вторичные, нерегулируемые, регулируемые

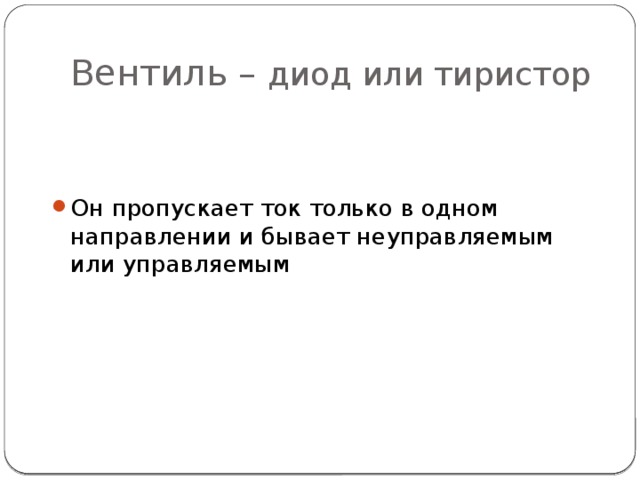

Вентиль – диод или тиристор

• Он пропускает ток только в одном направлении и бывает неуправляемым или управляемым

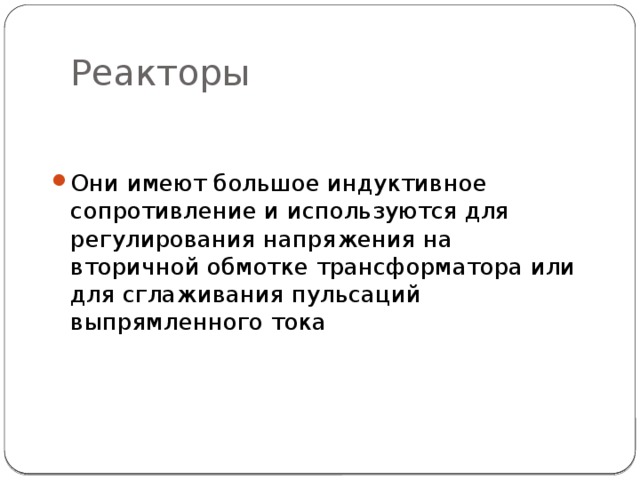

Реакторы

• Они имеют большое индуктивное сопротивление и используются для регулирования напряжения на вторичной обмотке трансформатора или для сглаживания пульсаций выпрямленного тока

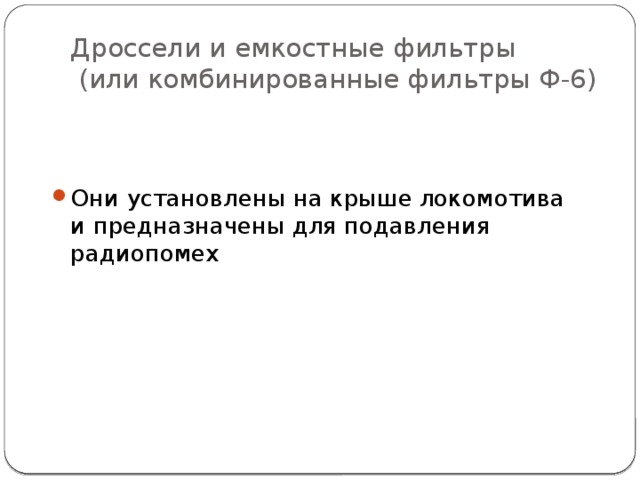

Дроссели и емкостные фильтры (или комбинированные фильтры Ф-6)

• Они установлены на крыше локомотива и предназначены для подавления радиопомех

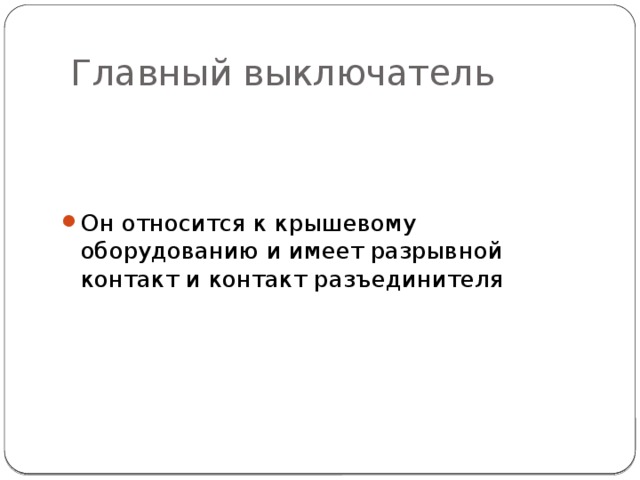

Главный выключатель

• Он относится к крышевому оборудованию и имеет разрывной контакт и контакт разъединителя

Своя игра

Викторина

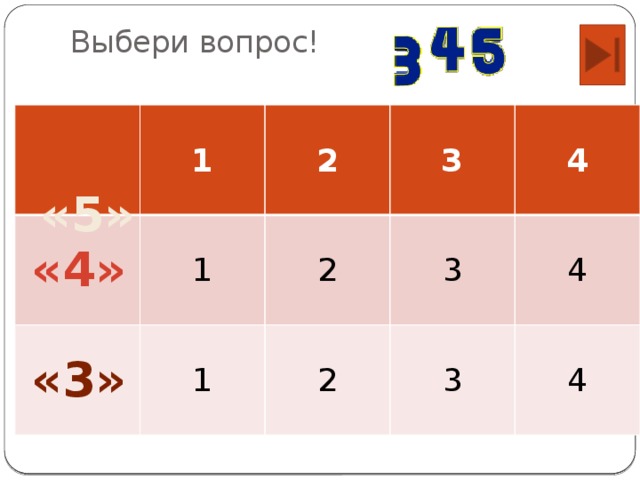

Выбери вопрос!

«5»

1

1

2

3

1

2

4

2

3

3

4

4

«4»

«3»

Вопрос 1

• Устройство тягового трансформатора. Показать на схеме основные узлы трансформатора.

Вопрос 2

• Обмотки трансформатора. Показать на рисунке расположение обмоток.

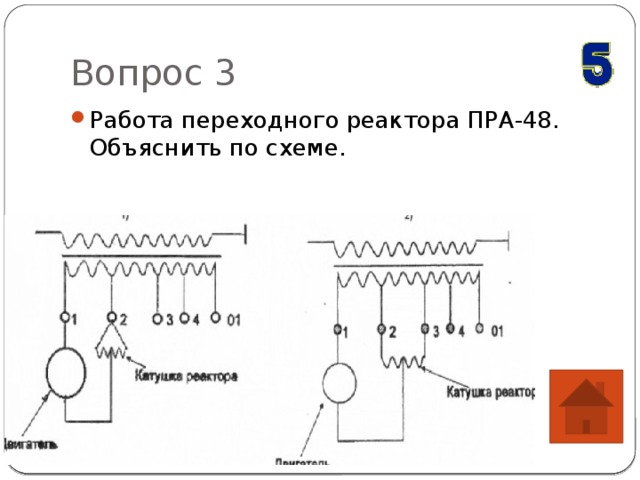

Вопрос 3

• Работа переходного реактора ПРА-48. Объяснить по схеме.

Вопрос 4.

• Назначение главного выключателя.
• Перечислить основные узлы ГВ (по схеме)

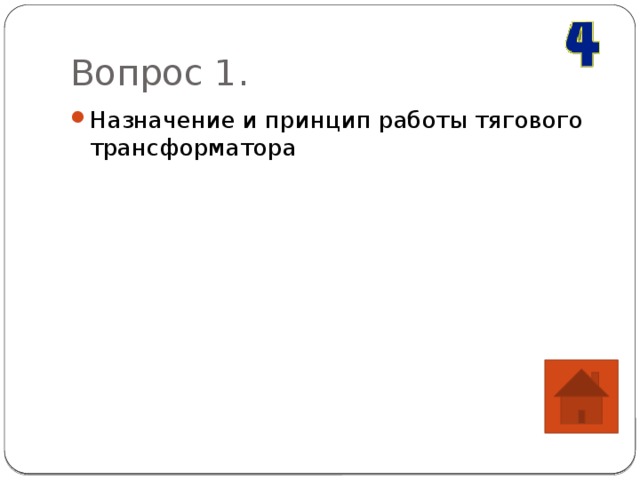

Вопрос 1.

• Назначение и принцип работы тягового трансформатора

Вопрос 2.

• Что такое коэффициент трансформации? Найти коэффициент трансформации К для данного трансформатора.

• Какой это трансформатор?

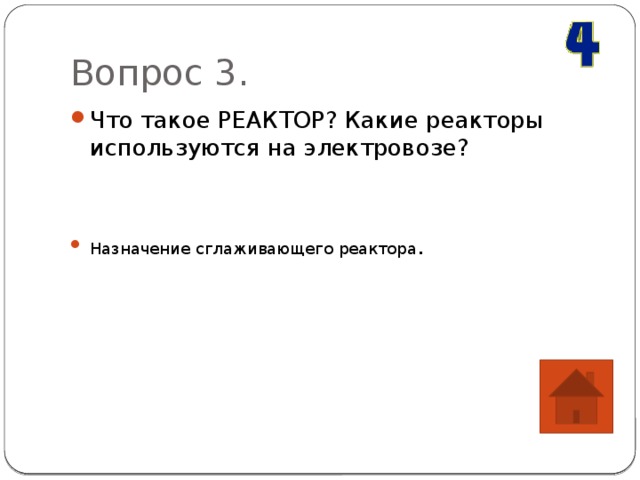

Вопрос 3.

• Что такое РЕАКТОР? Какие реакторы используются на электровозе?

• Назначение сглаживающего реактора .

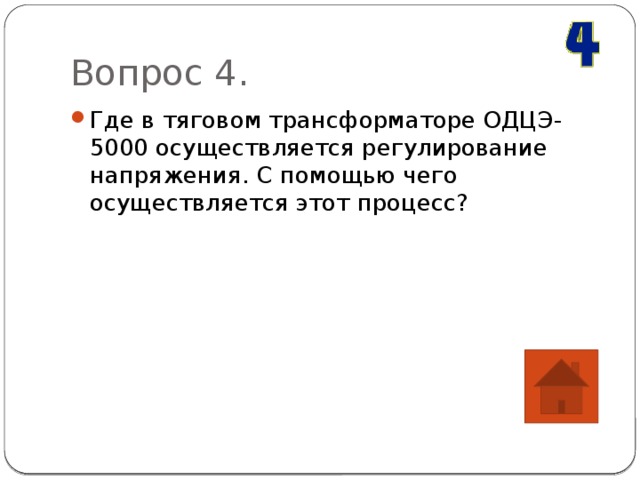

Вопрос 4.

• Где в тяговом трансформаторе ОДЦЭ-5000 осуществляется регулирование напряжения. С помощью чего осуществляется этот процесс?

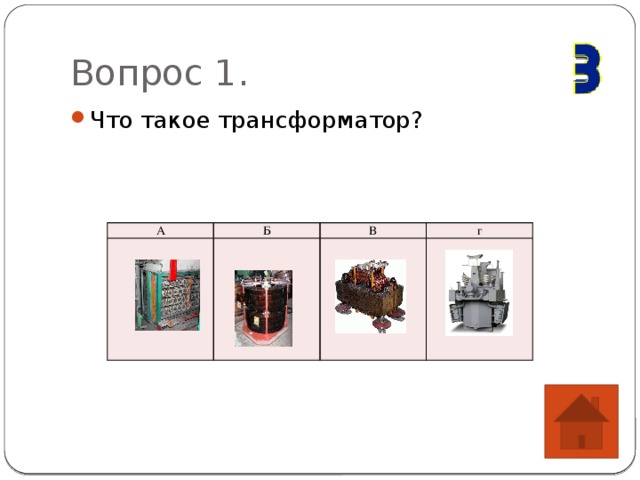

Вопрос 1.

• Что такое трансформатор?

А

Б

В

г

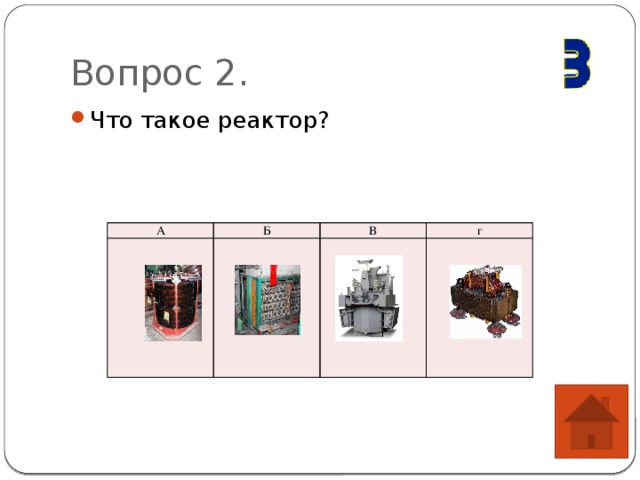

Вопрос 2.

• Что такое реактор?

А

Б

В

г

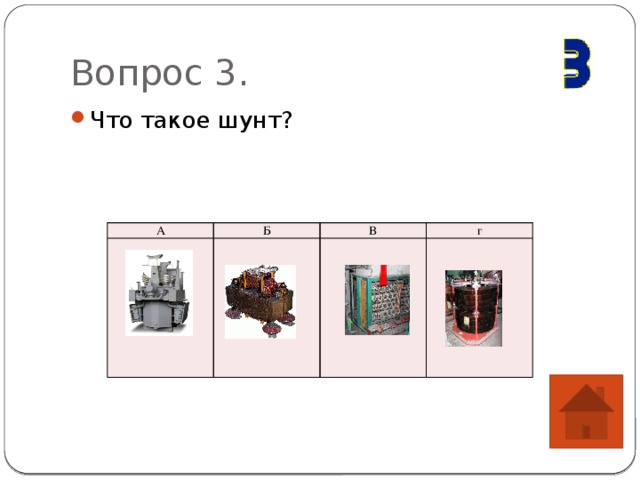

Вопрос 3.

• Что такое шунт?

А

Б

В

г

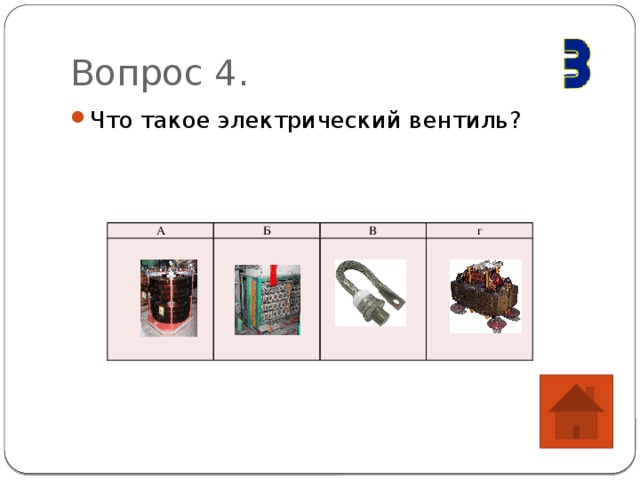

Вопрос 4.

• Что такое электрический вентиль?

А

Б

В

г

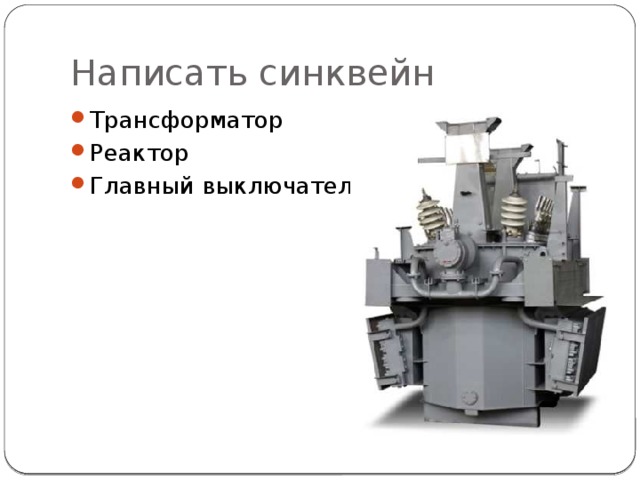

Написать синквейн

• Трансформатор
• Реактор
• Главный выключатель

Синквейн  (от фр.  cinquains , англ.  cinquain ) – это творческая работа, которая имеет короткую форму стихотворения, состоящего из пяти нерифмованных строк.

Синквейн  – пишется по следующим правилам:

1 строка – одно существительное, выражающее главную тему cинквейна.

2 строка – два прилагательных, выражающих главную мысль.

3 строка – три глагола, описывающие действия в рамках темы.

4 строка – фраза, несущая определенный смысл.

5 строка – заключение в форме существительного (ассоциация с первым словом).

Например:

Форум (существительное, выражающее главную тему)

Шумный, интересный (два прилагательных, выражающих главную мысль)

Развлекает, развивает, веселит (три глагола, описывающие действия в рамках темы)

Хорошее место для знакомств (фраза, несущая определенный смысл)

Общение (заключение в форме существительного )

СПАСИБО

за внимание!
