Оборонительные укрепления XVI - XVII веков

Оборонительные укрепления XVI-XVII веков

© Баранова Г. А.

учитель изобразительного искусства

МОУ СОШ № 6 г. Рыбинск 2009г.

На модели представлен фрагмент крепостных оборонительных укреплений (башня и два участка стены). Сооружение относится к периоду, когда уже широко применялась артиллерия, но еще не получила распространение бастионная система укреплений. Подобные укрепления имел Китай-город в Москве, многие русские монастыри

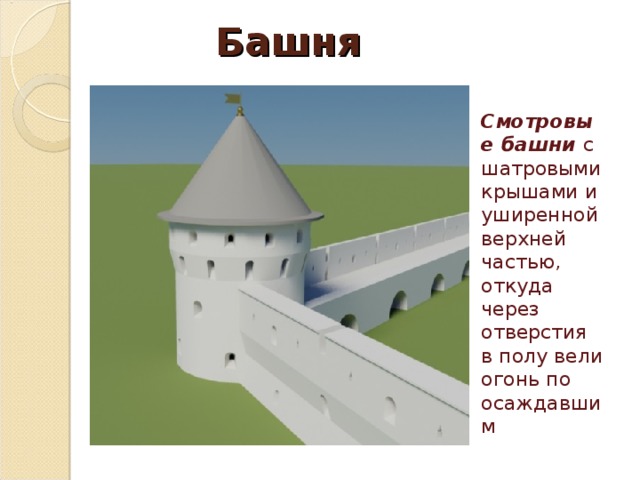

Башня

Смотровые башни с шатровыми крышами и уширенной верхней частью, откуда через отверстия в полу вели огонь по осаждавшим

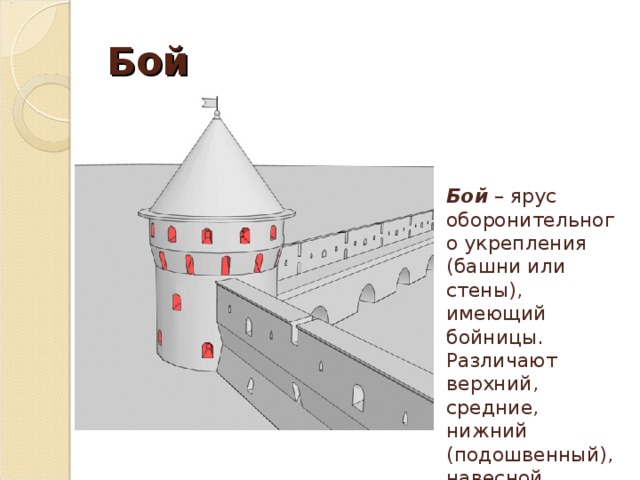

Бой

Бой – ярус оборонительного укрепления (башни или стены), имеющий бойницы. Различают верхний, средние, нижний (подошвенный), навесной (косой) бои

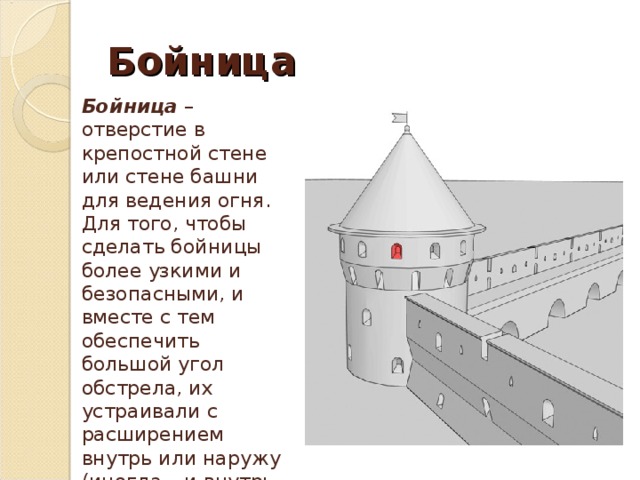

Бойница

Бойница – отверстие в крепостной стене или стене башни для ведения огня. Для того, чтобы сделать бойницы более узкими и безопасными, и вместе с тем обеспечить большой угол обстрела, их устраивали с расширением внутрь или наружу (иногда – и внутрь и наружу от средней, узкой части).

Машикули

Машикули – выступающая вперед часть стены с размещенными в ней бойницами навесного боя

Прясло

Прясло – часть крепостной стены между двумя башнями. По верху прясла проходил боевой ход, прикрытый с внешней стороны оборонительным парапетом (бруствером).

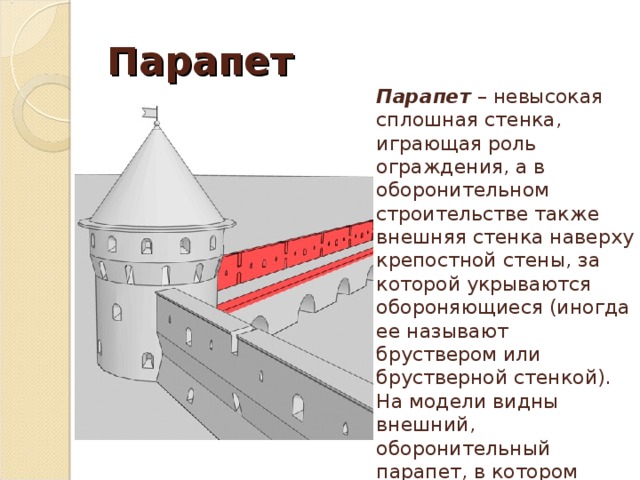

Парапет

Парапет – невысокая сплошная стенка, играющая роль ограждения, а в оборонительном строительстве также внешняя стенка наверху крепостной стены, за которой укрываются обороняющиеся (иногда ее называют бруствером или брустверной стенкой). На модели видны внешний, оборонительный парапет, в котором проделаны бойницы, и внутренний, выполняющий функцию ограждения.

Печура

Печура – аркообразное углубление с внутренней стороны крепостной стены, напоминающее устье русской печи и предназначенное для размещения орудий. Необходимость в устройстве печур вызвана тем, что крепостные стены были очень толстыми (иногда 5 метров и более), что не позволяло вести прицельный огонь через бойницы. Требовалось сделать стены более тонкими в тех местах, где находились орудия. Печуры устраивались в подошвенном бое, а в высоких оборонительных сооружениях – также и в средних боях
