Обработка металлов резанием. Введение

ВВЕДЕНИЕ

Основы и суть обработки металлов резанием Обработка металлов резанием представляет собой технологическую операцию или комплекс операций над заготовкой с целью получения детали необходимых конфигурации, размеров и параметров. Обработка резанием выполняется на заготовках из черных и цветных металлов, обладающих определенными физико-механическими свойствами. Для обработки заготовки применяют разные виды резания. Выбор конкретного зависит от свойств заготовки, конфигурации будущей детали и типа операции, которую необходимо выполнить. Только правильно подобранные способы позволят получить изделие с необходимыми характеристиками. https://wikimetall.ru/metalloobrabotka/obrabotka-metallov-rezaniem.html

Процесс резания – взаимодействие режущего инструмента с заготовкой, при этом отделяется слой материала в виде стружки или металлической пыли. Операции осуществляют следующими способами: Лезвийным. Выполняется с помощью плашек, сверл, резцов, метчиков, фрез и т. д. на металлорежущих станках соответствующего типа. Абразивным. Здесь задействованы шлифовальные круги, шкурки, пасты и др. материалы. Операции выполняются вручную или с помощью специального станочного оборудования, предназначенного для таких целей. С применением специальных сред физико-химического типа. К ним относят плазменную, лазерную, электролитическую и др. виды обработки металла. https://wikimetall.ru/metalloobrabotka/obrabotka-metallov-rezaniem.html

Резание металлов – это процесс сложный, он представляет собой последовательное деформирование и разрушение срезаемого материала. Удаляемый слой металла превращается в стружку, при этом принято различать тип стружки: сливная (образуется при резании металлов, относящихся к пластичным); скалывающаяся (при резании металлов средней твердости); надломленная (при обработке металлов, склонных к охрупчиванию). https://wikimetall.ru/metalloobrabotka/obrabotka-metallov-rezaniem.html

Заготовки из металла поступают на обработку резанием с определенной величиной припуска. Он представляет собой тот слой, вернее, его величину, которая будет удалена в процессе совершения операции выбранным методом обработки. Обычно устанавливается в конструкторской документации. Для снятия совершают установочные и вспомогательные движения рабочим органом металлорежущего станка. Установочные действия выполняют для закрепления рабочего органа по отношению к металлической заготовке, а с помощью вспомогательных двигают его. Рабочие движения делят на 2 вида: главное и подачи. Осуществляя первый вид, выполняют снятие стружки, а вторым передвигают инструмент обработки вдоль оси. https://wikimetall.ru/metalloobrabotka/obrabotka-metallov-rezaniem.html

Обработку резанием выполняют на машиностроительном оборудовании, где применены такие способы снятия стружки: Долблением на специальном станке, который и называется долбежным. Для выполнения операции необходим резец соответствующей конструкции. Он в процессе выполнения операции совершает движение возвратно-поступательного прямолинейного типа.Долбежный станок Сверлением на станках сверлильного типа. Применяется для получения отверстий сквозных и глухих необходимого диаметра с помощью сверл центровочных, перовых, спиральных и т. д. Строганием на станках поперечно-, продольнострогальных, строгально-долбежных и др. типов. При этом применяют резцы изогнутые и прямые. Точением на одноименных станках поверхностей цилиндрических, конических, торцевых наружных и внутренних. Заготовка при этом совершает вращательное движение, резец снимает припуск за один или несколько проходов. Фрезерованием с помощью фрез. В этом случае заготовка закрепляется на станке неподвижно и может двигаться только в продольном направлении. Рабочий орган совершает вращательное движение. Шлифованием на специальном круге, который совершает обороты с определенной скоростью. Таким способом можно получить деталь с необходимой степенью шероховатости и чистоты, которые могут достигать долей миллиметра. https://wikimetall.ru/metalloobrabotka/obrabotka-metallov-rezaniem.html

Как было отмечено, оборудование отличается по типу применяемого металлорежущего инструмента. Выпускается оно в большом ассортименте российскими и зарубежными компаниями, подбирают его в зависимости от вида работ, которые планируют выполнять. Многие из них являются универсальными, т. е. предназначены для выполнения ряда разного типа операций. При работе на металлорежущих станках используют метчики, сверла, развертки, резцы, долбежки, плашки, инструмент фасонного типа и др. Правильный подбор режущего инструмента имеет значение. От технических характеристик зависит производительность труда, качество выпускаемой продукции и срок эксплуатации. К рабочей поверхности предъявляются требования, которые включают в себя прочностные свойства, способность не изнашиваться и поддаваться повторной или многократной заточке, выдерживать нагрев. Инструмент для обработки металлов резанием используют не только компании, выпускающие продукцию разного назначения, но и любители мастерить своими руками. https://wikimetall.ru/metalloobrabotka/obrabotka-metallov-rezaniem.html

Инструмент для выполнения резательных операций на машиностроительных станках состоит из рабочей части (в некоторых случаях совмещается с калибрующей) и присоединительной. Первая часть выполняет режущие операции. Она срезает припуск или выполняет отверстия. Может иметь один или несколько режущих элементов включая разные по назначению и форме. От геометрических характеристик режущей части зависит точность изготовления детали. Указывается в паспортных данных на конкретный вид. https://wikimetall.ru/metalloobrabotka/obrabotka-metallov-rezaniem.html

В настоящее время в промышленности используются режущие инструменты, отличающиеся друг от друга по кинематике движения, виду оборудования, способу изго­товления, материалу режущей части, конструктивному исполнению и т.д. Однако в каждом из них можно выделить режущий клин, определяющий возможности срезания слоя металла (припуска). Форма режущего клина бывает различной и определяет геометрические параметры режущей части инструмента.

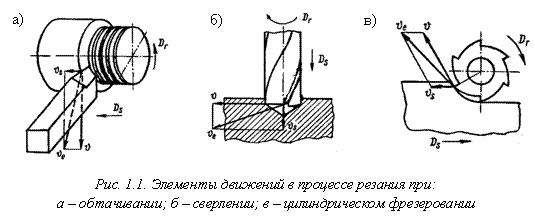

При обработке резанием различают главное движение резания и движение подачи (рис. 1.1).

Главное движение резания (D_r) – поступательное или вращательное движение заготовки или режущего инструмента, происходящее в процессе резания с наибольшей скоростью (V).

Движение подачи (D_s) – поступательное или вращательное движение инструмента или заготовки, скорость которого (V_s)меньше скорости главного движения резания. Движение подачи позволяет отделять слой материала на всей обработанной поверхности.

Движения подачи могут различаться по направлениям (рис. 1.2). Так, при точении перемещение резца параллельно оси заготовки называют продольной подачей (рис. 1.2, а), а перпендикулярно к оси – поперечной (рис. 1.2, б, в). При этом образуется соответственно деталь цилиндрической формы (рис. 1.2, а) или плоскость, перпендикулярная к оси центров (рис. 1.2, б).

Фасонные резцы при поперечной подаче создают различные поверхности вращения (рис. 1.2, в). При перемещении резца под некоторым углом к оси центров образуется коническая поверхность.
