ОГЭ 2020 физика, задание №17

ОГЭ - 2020 ФИЗИКА Э к спер и мен т а льно е задание № 17

Автор:

Рочева О. А.

учитель физики

МБОУ СОШ №29

Э к спер и менталь н ое з адан и е № 17

Лабораторная работа перемещена на задание номер 17 и это не очень удобно, поскольку после 17-го задания идёт блок заданий 18–20, ответы на которые, в отличие от лабораторной работы, надо вносить на бланк ответов № 1. Это может способствовать ошибочному заполнению бланков. Это нужно учесть при подготовке к экзамену.

Изменились требования к выполнению экспериментальных заданий: обязательным является запись прямых измерений с учётом абсолютной погрешности.

Введены новые критерии оценивания экспериментальных заданий. Максимальный балл за выполнение этих заданий — 3 .

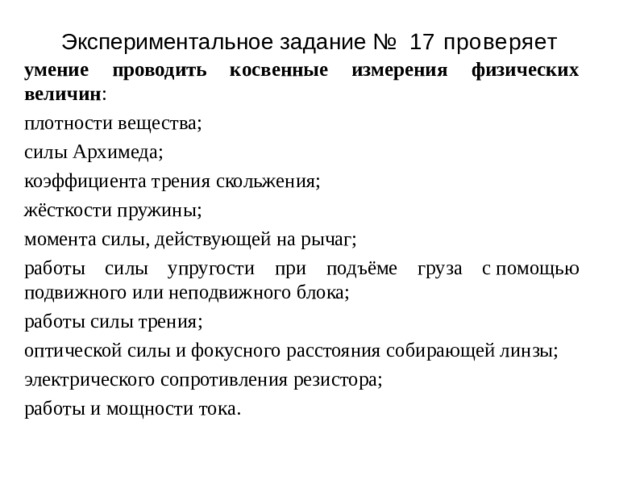

Э к спер и менталь н ое з адан и е № 17 проверяет

умение проводить косвенные измерения физических величин :

плотности вещества;

силы Архимеда;

коэффициента трения скольжения;

жёсткости пружины;

момента силы, действующей на рычаг;

работы силы упругости при подъёме груза с помощью подвижного или неподвижного блока;

работы силы трения;

оптической силы и фокусного расстояния собирающей линзы;

электрического сопротивления резистора;

работы и мощности тока.

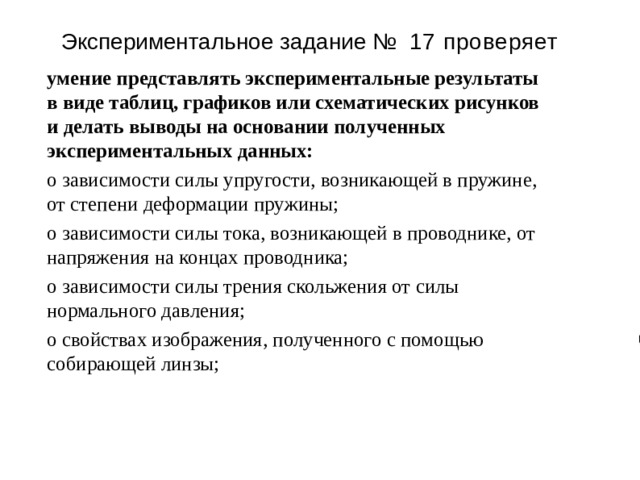

Э к спер и менталь н ое з адан и е № 17 проверяет

умение представлять экспериментальные результаты в виде таблиц, графиков или схематических рисунков и делать выводы на основании полученных экспериментальных данных:

о зависимости силы упругости, возникающей в пружине, от степени деформации пружины;

о зависимости силы тока, возникающей в проводнике, от напряжения на концах проводника;

о зависимости силы трения скольжения от силы нормального давления;

о свойствах изображения, полученного с помощью собирающей линзы;

Э к спер и менталь н ое з адан и е № 17 проверяет

умение проводить экспериментальную проверку физических законов и следствий:

проверка правила для электрического напряжения при последовательном соединении резисторов,

проверка правила для силы электрического тока при параллельном соединении резисторов.

Э к спер и менталь н ое з адан и е № 17

проверяет овладение методологическими умениями.

для его выполнения необходимо воспользоваться лабораторным оборудованием

комплекты лабораторного оборудования формируются заблаговременно, до проведения экзамена

при отсутствии в пунктах проведения экзамена каких-либо приборов и материалов оборудование может быть заменено на аналогичное с другими характеристиками.

для КИМ ОГЭ 2020 г. разрабатываются только на базе комплектов оборудования № 1, № 2, № 3, № 4 и № 6.

Задания с использованием комплектов № 5 и № 7 будут вводиться в КИМ ОГЭ в последующие годы.

рассчитано на проведение прямых измерений с использованием стандартных измерительных приборов:

линейка,

весы,

динамометр,

мензурка (измерительный цилиндр),

амперметр,

вольтметр,

секундомер (часы).

При этом объектом оценки становятся прямые измерения (правильное включение или установка прибора, определение его цены деления и выполнение правил снятия показания прибора или измерительного инструмента, запись результата прямого измерения с указанием абсолютной погрешности, представленной в тексте задания).

Оценка погрешностей косвенных измерений при выполнении экспериментального задания не требуется.

Пример 1 ( экспериментальное задание на проверку умения проводить косвенные измерения физических величин )

Используя штатив с держателем, пружину №1 со шкалой (или линейку), динамометр №2 и грузы №1 и №2, соберите экспериментальную установку для измерения жёсткости пружины. Определите жёсткость пружины, подвесив к ней груз. Для измерения веса грузов воспользуйтесь динамометром. Абсолютная погрешность измерения удлинения пружины составляет ±2 мм, а абсолютная погрешность измерения веса грузов равна ±0,1 Н.

В бланке ответов №2:

1) сделайте рисунок экспериментальной установки;

2) запишите формулу для расчёта жёсткости пружины;

3) укажите результаты измерения веса грузов и удлинения пружины с учётом абсолютных погрешностей измерений;

4) запишите числовое значение жёсткости пружины.

Указание экспертам

Измерение считается верным, если x приведено в пределах от 38 до 42 мм, а P – в пределах от 1,8 до 2,2 Н.

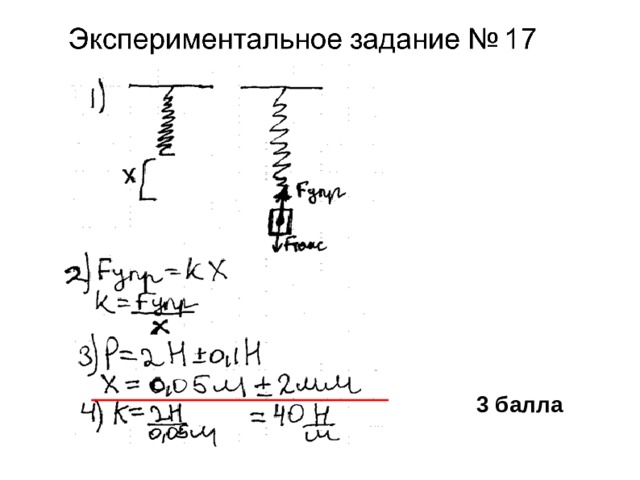

3 балла

на рисунке экспериментальной установки не указано равенство сил упругости и веса тела,

не обоснован способ измерения жесткости пружины.

2 балла

В комплекте оборудования была пружина 50 Н/м.

Комментарий

только одно из прямых измерений указано с учетом абсолютной погрешности.

1 балла

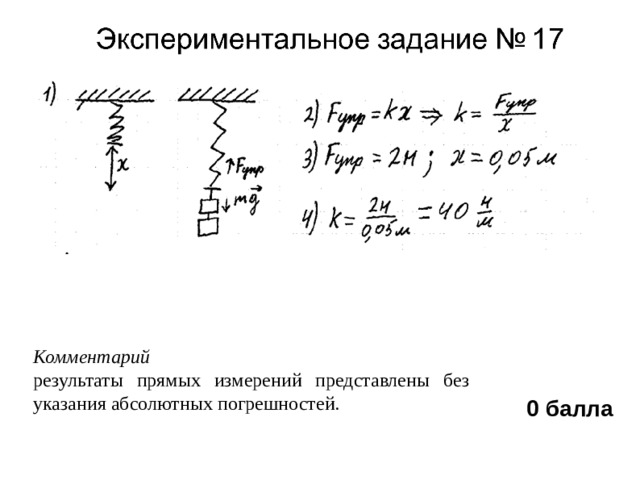

Комментарий

результаты прямых измерений представлены без указания абсолютных погрешностей.

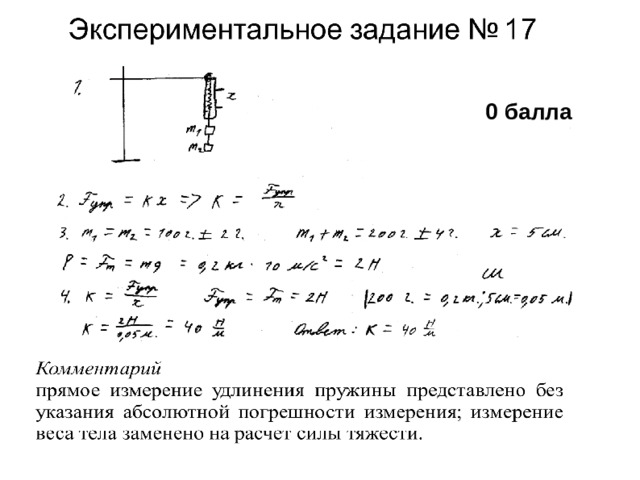

0 балла

0 балла

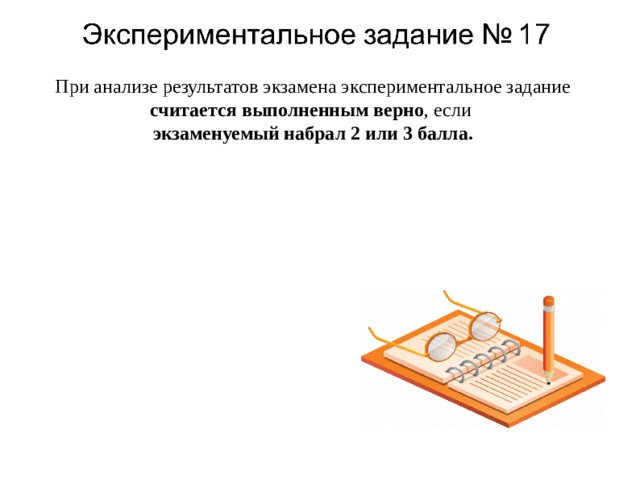

При анализе результатов экзамена экспериментальное задание считается выполненным верно , если

экзаменуемый набрал 2 или 3 балла.
