ОГЭ по информатике. Задание № 9.

Задание № 9

Анализирование информации, представленной в виде схем

Уровень сложности – базовый.

Максимальный балл за задание – 1.

Примерное время на выполнение задания (мин) – 4.

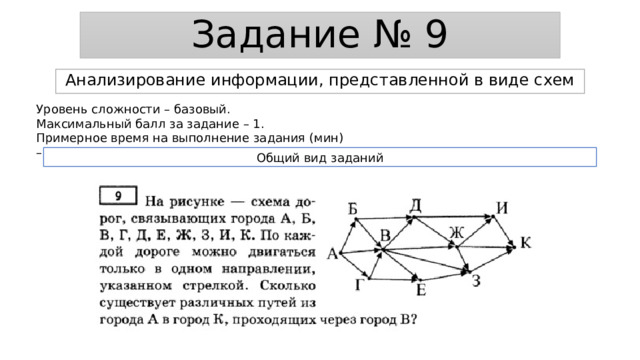

Общий вид заданий

Анализирование информации, представленной в виде схем

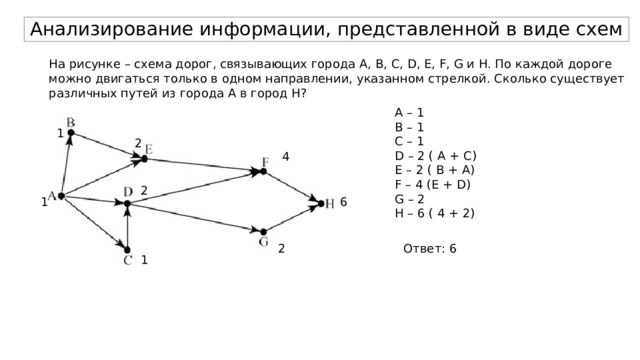

На рисунке – схема дорог, связывающих города A, B, C, D, E, F, G и H. По каждой дороге можно двигаться только в одном направлении, указанном стрелкой. Сколько существует различных путей из города A в город H?

А – 1

В – 1

С – 1

D – 2 ( A + C)

E – 2 ( B + A)

F – 4 (E + D)

G – 2

H – 6 ( 4 + 2)

1

2

4

2

1

6

Ответ: 6

2

1

Анализирование информации, представленной в виде схем

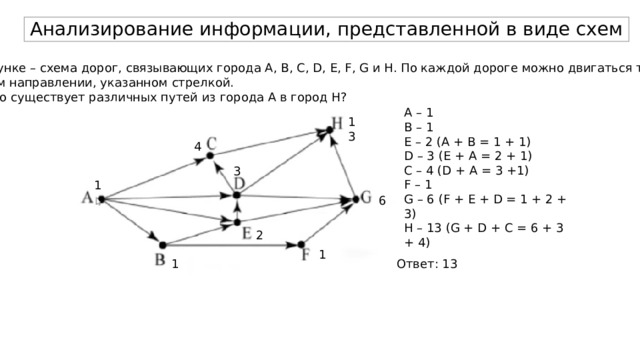

На рисунке – схема дорог, связывающих города A, B, C, D, E, F, G и H. По каждой дороге можно двигаться только

в одном направлении, указанном стрелкой.

Сколько существует различных путей из города A в город H?

A – 1

B – 1

E – 2 (A + B = 1 + 1)

D – 3 (E + A = 2 + 1)

C – 4 (D + A = 3 +1)

F – 1

G – 6 (F + E + D = 1 + 2 + 3)

H – 13 (G + D + C = 6 + 3 + 4)

13

4

3

1

6

2

1

1

Ответ: 13

Анализирование информации, представленной в виде схем

5

5

1

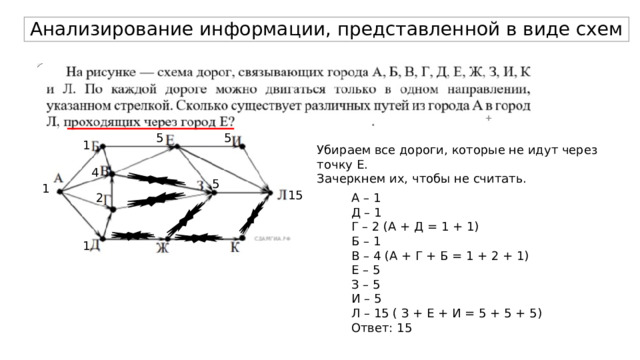

Убираем все дороги, которые не идут через точку Е.

Зачеркнем их, чтобы не считать.

4

5

1

15

2

A – 1

Д – 1

Г – 2 (А + Д = 1 + 1)

Б – 1

В – 4 (А + Г + Б = 1 + 2 + 1)

Е – 5

З – 5

И – 5

Л – 15 ( З + Е + И = 5 + 5 + 5)

Ответ: 15
