Огнетушители: типы, классификация, область применения

Огнетушители: типы, классификация, область применения и

классы пожаров

Огнетушитель по праву можно считать первым автоматическим портативным средством пожаротушения. До появления первых огнетушителей люди использовали подручные средства, основным из которых была вода, принесенная в ведре, что конечно осуществлялось уже после потери драгоценных первых минут в момент развитие пожара. Появление первых огнетушителей (еще в 1734 год) позволяло иметь всегда под рукой необходимый запас огнетушащего вещества и при необходимости локализировать и ликвидировать пожар на ранних этапах его развития. Таким образом, огнетушители и все подручные средства обобщили общим названием – первичные средства пожаротушения. Огнетушитель — это переносное или передвижное устройство для тушения очагов пожара за счет выпуска запасенного огнетушащего вещества. Огнетушитель обычно представляет собой цилиндрический баллон красного цвета с соплом или трубкой. При введении огнетушителя в действие из его сопла под большим давлением начинает выходить вещество, способное потушить огонь. Таким веществом может быть пена, вода, какое-либо химическое соединение в виде порошка, а также диоксид углерода, азот и другие химически инертные газы.

Классификация

• по способу доставки к очагу пожара;

• по видам применяемых ОТВ;

• по принципу вытеснения ОТВ;

• по значению рабочего давления вытесняющего газа;

• по возможности и способу восстановления технического ресурса;

• по назначению тушения пожаров различных классов.

По виду пусковых устройств

• с вентильным затвором;

• с запорно-пусковым устройством рычажного типа;

• с пуском от дополнительного источника давления.

По массе заряда

В зависимости от массы заряда огнетушители по способу транспортировки делятся на:

• переносные (массой до 20 кг) актуальны для маленьких помещений, офисов;

• передвижные (массой не менее 20, но не более 450 кг) актуальны для автозаправочных станций, метрополитенов и т.д.;

• стационарные, что по сути напоминает систему автоматического пожаротушения.

На сегодняшний день к первичным средствам пожаротушения относят:

• огнетушители;

• разнообразный инвентарь и негорючие вещества (покрывала из негорючего теплоизоляционного полотна, грубошерстные ткани или войлок, ящики с песком, емкости с водой, пожарные ведра, разнообразные лопаты);

• дополнительный инструмент для разборки и вскрытия конструкций (крюки, ломы, топоры и т.д.).

Согласно правил пожарной безопасности все выше перечисленное должно находится или укомплектовываться на пожарном щите размещенном, как правило на территории объекта с расчетом один пожарный щит на 500 м2.

Наиболее эффективным первичным средством пожаротушения является огнетушитель! Согласно ГОСТ Р 51057-2001 каждый огнетушитель может применяться в зависимости от класса пожара, то есть в зависимости от вещества которое горит.

Виды

Основной принцип современного огнетушителя базируется на хранение огнетушащего вещества (под высоким давлением) с возможностью его дальнейшей транспортировки человеком и при необходимости подачи в очаг возгорания.

Основным отличием огнетушителей является именно огнетушащий состав, от которого (в первую очередь) и зависит вся дальнейшая характеристика огнетушителя.

Основными видами являются:

1. Воздушно-пенные;

2. Порошковые;

3. Углекислотные огнетушители.

Дополнительно бывают:

1. Хладоновые;

2. Водные;

3. Воздушно-эмульсионные с фторсодержащим зарядом.

Огнетушащие вещества в современных устройствах

• Вода (или разнообразные водные растворы) – как самый дешевый вид огнетушащего вещества, но по правде говоря, все реже можно увидеть именно водяные огнетушители, так как они наименее эффективны (и морально устаревшие) среди представленных ниже;

• Водные растворы (чаще всего вода с пенообразователем) – в результате использование данного типа огнетушителя производится воздушно-механическая пена, которая применяется для тушения легковоспламеняющихся и горючих жидкостей;

• Порошок – наиболее универсальный и распространенный вид огнетушащего вещества, применяемый в огнетушителях. Огнетушащий эффект наблюдается за счет изоляции зоны горения и ингибирование процессов горения;

• Углекислота – также является наиболее эффективным видом огнетушащего вещества. Охлаждает зону горения и флегматизирует (разводит) газ. Для вытеснения огнетушащего состава, из корпуса, в отдельную емкость под высоким давлением закачивают негорючий газ (двуокись углерода, азот и т.д.).

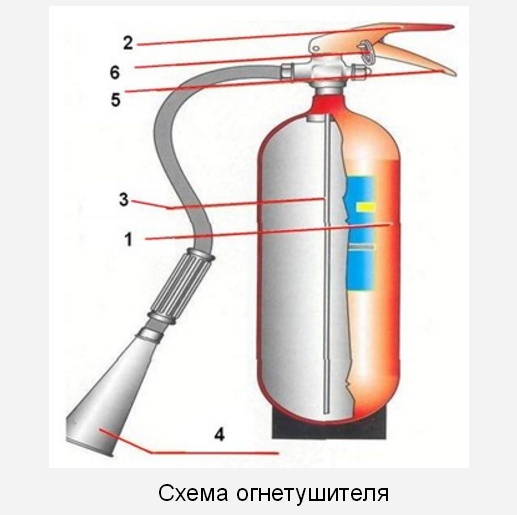

Конструкция

Практически все имеют однотипную конструкцию, отличие могут быть только в запорно-пусковом механизме, конструкции раструба и наличие или же отсутствие дополнительного баллона с жатым воздухом в корпусе.

1 – стальной баллон с зарядом порошка;

2 – запорно-пусковой механизм пистолетного типа;

3 – сифонная трубка;

4 – раструб;

5 – рукоятка для переноса;

6 – предохранительное кольцо.

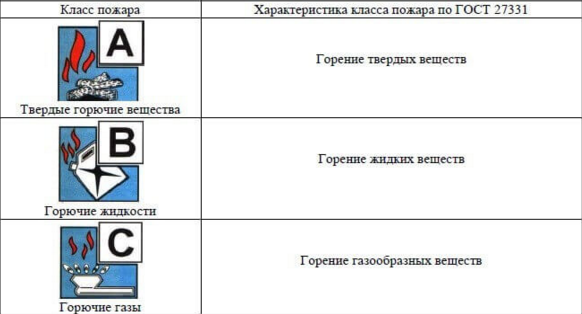

Применение по классу пожара

(Классы огнетушителей)

Исходя из параметров и характеристик, известных нам огнетушителей наиболее универсальными являются порошковые и углекислотные, так как могут производить тушение всех классов пожара.

• класс А – горение твердых горючих веществ;

• класс В – горение жидких горючих веществ;

• класс С — горение газообразных горючих веществ;

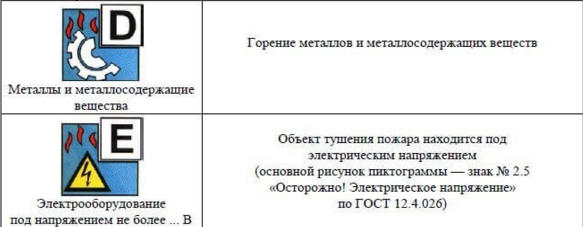

• класс Д — горение металлов и веществ, в состав которые они входят;

• класс Е — горение электроустановок, которые находятся под напряжением.

Маркировка

В соответствие с видом заряда и классификации огнетушители обозначаются следующим образом:

• водные (ОВ);

• воздушно-эмульсионные с фторсодержащим зарядом (ОВЭ);

• воздушно-пенные (ОВП);

• порошковые (ОП);

• углекислотные (ОУ);

• хладоновые (ОХ).

После основного обозначения вида огнетушителя как правило следует цифровое значение которое определяет массу огнетушащего вещества в килограммах (для порошковых) и граммах (для аэрозольных, водопенных).

Водный огнетушитель

Хотя появились порошковые, газовые – хладоновые, углекислотные огнетушители, но спектр их применения достаточно узок. В основном это ликвидация возгораний различного электрооборудования, двигателей автотранспортных средств, в то время как ручные/носимые устройства первичного пожаротушения, использующие воду в качестве огнетушащего агента, гораздо более универсальны.

Основа эффективности водных огнетушителей (ОВ) – это тонкораспыленная вода + специальные огнетушащие, в т.ч. смачивающие добавки. Требования к этим довольно недорогим изделиям, необходимым практически на всех защищаемых объектах – от квартиры/частного жилого дома, дачи до офисов, торговых организаций, административных учреждений устанавливают НПБ 166-97, ГОСТ Р 51057-2001, СП 9.13130.2009:

• Это огнетушитель с зарядом воды, в т.ч. с добавками – не больше 1% поверхностно-активных синтетических веществ. Не следует путать его с похожим устройством – воздушно-эмульсионным огнетушителем, в котором количество специальных добавок, ПВА превышает 1%, а конструкция насадки обеспечивает формирование и подачу эмульсионной смеси в очаг пожара.

• ОВ необходимо применять только для локализации/ликвидации пожаров класса А – горения твердых веществ/материалов.

• В качестве вытесняющего огнетушащую смесь агента используются негорючие газы, такие как азот или технический воздух.

• Запрещено использовать ОВ для тушения электрооборудования, расплавленных/сильно нагретых материалов/изделий, а также веществ, вступающих в экзотермические химические реакции с водой.

К сожалению, довольно часто указывается, что при наличии «специальных примесей» ими можно ликвидировать пожары класса В – горючих жидкостей. Это противоречит как нормам/правила ПБ, так и здравому смыслу, т.к. для тушения подобных веществ необходима воздушно-механическая пена, но никак не вода, абсолютно неэффективная в этих случаях.

Область использования ОВ и так довольно широка. Горящие постройки, отделка интерьеров, товары/продукция из древесины, в т.ч. мебели; изделия из тканей, бумаги, пластика/пластмасс, резины быстро и эффективно тушатся водными огнетушителями, не нанося лишнего вреда, материального ущерба, следов, как после применения устройств, заряженных порошком, раствором пенообразователя.

Особенно актуально применение ОВ в замкнутых пространствах небольшого объема – кухнях, комнатах квартир/жилых домов, в офисных, торговых помещениях, где использование порошковых, газовых устройств первичного пожаротушения может оказаться чрезвычайно опасным для людей, находящихся в них.

Водные огнетушители характеризуются следующими техническими характеристиками:

• Они закачного типа, подлежат неоднократной перезарядке, что повышает их ценность для заказчика, собственника.

• Длина распыляемой водной струи – до 4 м.

• Рабочее давление – до 25 МПа.

• Эксплуатационный диапазон температуры воздуха в защищаемых помещениях – от + 5 до 50℃.

Различные по конструкции насадки, выдают, отличающиеся по физическим параметрам распыляемые водные струи, в связи с чем существуют три типа водных огнетушителей:

• ОВ(К). Компактная струя.

• ОВ(Р). Тонкораспыленная, состоящая из капель размером до 100 мкм.

• ОВ(М). Мелкодисперсная – больше 100 мкм.

Маркировка, соответствующая типу ОВ, обязательно указывается на готовых изделиях.

Принцип действия

Он основан на следующих свойствах/способностях воды:

• Поглощать огромное количество тепла для парообразования.

• Большой удельной поверхности капель, что способствует эффективному связыванию газообразных, осаждению мелких твердых частиц продуктов горения.

• Равномерным объемным воздействием на первоначальный очаг пожара.

• Быстрым разбавлением концентрации горючих газов, воздушных смесей в зоне горения водяным паром.

Все это в комплексе приводит к оперативной локализации/ликвидации очага возгорания в помещении при использовании водного огнетушителя.

Порядок применения

По внешнему виду – форме, типоразмерам ОВ мало чем отличаются от других видов подобных устройств. Перед применением следует выдернуть предохранительную чеку, направить раструб/шланг с насадкой-распылителем на очаг, нажать рычаг для подачи струи распыляемой воды. Тушение следует осуществлять с расстояния не меньше 1 м, так чтобы не получить ожоги от языков пламени, сильного теплового воздействия огня.

Оптимально, чтобы уменьшить распространение очага пожара, начать тушение с удобного для подхода края, постепенно ограничивая площадь и перемещая струю тонкораспыленной воды к центру.

Преимущества и недостатки

Вслед за экологами можно сказать, что вода безопасна не только для окружающей среды, но и для человека, т.е. в плане применения для тушения пожара его можно вести без средств индивидуальной защиты, что на практике желательно при использовании ручных устройств, распыляющих хладоны, углекислый газ, порошок.

Кроме того, использование ОВ дает следующие положительные результаты:

• Не причиняет дополнительного вреда/ущерба отделке интерьера, предметам обстановки/обихода.

• Эффективно вытесняет, поглощает токсичные газы, дым вокруг очага пламени.

• Им можно тушить горящую одежду на людях, при этом не приближаясь к ним на небольшое расстояние, чтобы не причинить им – травму от струи под высоким давлением, себе – ожоги от огня.

• Возможно защищать расположенные рядом твердые горючие материалы, несущие/ограждающие конструкции.

К недостаткам относят:

• Тушение только твердых веществ/материалов.

• Невозможность использования ОВ при отрицательной температуре воздуха – вне отапливаемых помещений.

• Запрет на тушение электрооборудования.

• Необходимость ежегодной перезарядки.

Кроме того, из-за высокой коррозионной активности водного заряда раз в 5 лет проводят освидетельствование корпусов ОВ.

Тем не менее использовать данный огнетушитель ОВ для большинства объектов – это правильное решение, основанное как на безопасных свойствах воды, так и приемлемой цене на такие изделия.

Воздушно-эмульсионные огнетушители

Исходя из названия нельзя сразу понять, что основным веществом в таких устройствах для первичного тушения очагов тления, открытого огня выступает обыкновенная вода с некоторым количеством специальных добавок.

Если раньше вода использовалась для тушения в основном сплошной мощной струей, то последние десятилетия для ее использования в помещениях зданий, сооружений применяются другие методы и способы.

Это системы пожаротушения тонкораспыленной водой, ручные стволы в комплектах ПК, способные формировать, направлять в очаг возгорания как компактную, так и распыленную струю воды; воздушно-пенные, водные огнетушители, воздушно-эмульсионные устройства.

Такие системы АУПТ, оборудование, средства/устройства первичного пожаротушения позволяют не только осаждать летучие дымовые продукты горения, более эффективно снижать температуру в зоне очага пожара, прекращать доступ кислорода, тем самым помогая намного быстрее локализовать/ликвидировать пламя; но и значительно уменьшать неизбежный косвенный ущерб отделке помещений, различному оборудованию, мебели, имуществу от попадания на них большого количества/объема воды при традиционном использовании этого огнетушащего вещества. Основная характеристика подобного оборудования пожаротушения – максимум эффекта при минимальных затратах воды.

Описание и типы

Общее определение такому виду устройств первичного пожаротушения дает ГОСТ Р 51057-2001:

• Это огнетушитель, заряд воды в котором имеет объемную концентрацию поверхностно-активных добавок больше 1%, а конструкция насадка обеспечивает образование, использование воздушной эмульсии для тушения очагов пожара.

• Примечательно, что в НПБ 166-97, устанавливающем требования к эксплуатации всех видов/типов переносных/передвижных перезаряжаемых огнетушителей о воздушно-эмульсионных устройствах нет даже упоминания.

• Гораздо более «свежий» официальный документ – СП 9.13130.2009, также регламентирующий требования к использованию огнетушителей, называет такие устройства пожаротушения разновидностью не водного, а воздушно-пенного огнетушителя, в заряде которого содержится большой объем ПВА с концентрацией в диапазоне 1–100%, а также другие специальные добавки, что способствуют формированию водной эмульсии кратностью меньше 4 для локализации/ликвидации очагов огня.

Из этого можно сделать документально подтвержденный вывод, что ОВЭ – это инновационный тип огнетушителя, появившийся в XXI веке.

Производимые в России и за рубежом ОВЭ относятся, как правило, к закачному виду устройств, т.е. заряд в них находится под постоянным давлением вытесняющего агента (воздуха, газа).

Все ОВЭ можно разделить на следующие типы:

• Переносные, называемые иногда ручными – от ОВЭ-2 до ОВЭ-6.

• Передвижные – ОВЭ-10 с общей массой заряженного изделия до 32 кг, ОВЭ-20 – до 60, ОВЭ-40 – до 75, ОВЭ-50 – до 85 кг.

Принцип действия воздушно эмульсионного огнетушителя

Он заключается в комбинированном способе воздействия на первичный очаг пожара:

• Вытеснение кислорода из зоны горения.

• Охлаждение горящего твердого вещества или горючей жидкости.

• Образование на их поверхности защитной эмульсионной пленки, обладающей высокой адгезией, что препятствует повторному возгоранию.

По своей эффективности ОВЭ сравним с современным газовым устройством пожаротушения – хладоновым огнетушителем, но по стоимости изделия аналогичного объема дешевле в несколько раз.

Применение на практике

Согласно СП 9.13130.2009 ОВЭ рекомендовано использовать только для локализации/ликвидации пожаров класса А и В, т.е. твердых веществ/материалов и горючих жидкостей, что дает уже довольно обширную область применения, в т.ч. в производственных помещениях с категорией по взрывопожарной опасности А, Б.

К тому же в этом официальном документе отдельно оговаривается возможность применения ОВЭ с тонкораспыленной струей воздушно-эмульсионной смеси для тушения электрического оборудования/установок с напряжением меньше 1000 В, если эти изделия прошли испытания на электробезопасность в установленном порядке. Большинство компаний изготовителей так и поступают, поэтому ОВЭ сертифицированы как огнетушители, применяемые для ликвидации пожаров классов А, В, Е; а некоторые недюжинными усилиями производителей и на С – для тушения горючих газов, хотя это прямо противоречит нормам ПБ.

Заявленный многими производителями температурный диапазон применения весьма широк – от – 40 до + 50℃.

Состав смеси огнетушителя

Он несложен – вода, ПВА от 1% по объему + добавки, повышающие адгезию получаемой эмульсии, препятствующие замерзанию водного раствора при хранении ОВЭ в неотапливаемых зданиях/строениях, на территории. По химическому составу ПВА основы заряды к ОВЭ разделяют на углеводородные/фторсодержащие – органические и неорганические соответственно, хотя, конечно, для заказчика/покупателя это вряд ли имеет какое-либо значение.

Примечательно, что точный состав, перечень используемых химических соединений производители обычно не открывают, что вызывает некоторые сомнения в дороговизне «уникальных» компонентов, скрываемых под покровом коммерческой тайны.

Устройство огнетушителя

Как по внешнему виду, так и по перечню элементов/деталей техническое/механическое устройство ОВЭ мало чем отличается от других видов огнетушителей:

• Сварной корпус из листового металлопроката.

• Запорно-пусковое устройство, совмещенное через резьбовое соединение с корпусом.

• Сифонная трубка для подачи водного раствора ПВА с добавками – смягчителями, антифризом, выталкиваемого находящимся в корпусе под высоким давлением воздухом/газам.

• Шланг с распылительной насадкой, формирующей/подающей объемную воздушно-эмульсионную смесь в очаг возгорания. Важно, что дальность подачи – от 4 до 16 м в зависимости от типа изделия позволяет применять ОВЭ на безопасном расстоянии.

Преимущества и недостатки

К первым, без всякого сомнения, следует отнести:

• Высокую эффективность применения при тушении твердых материалов, горючих жидкостей независимо от температуры воздушной среды.

• Безотказную работоспособность как в отапливаемых зданиях/сооружениях, так и в «холодных» строениях, например, в складских объектах, на территории предприятий/организаций, при комплектации легковых/грузовых автотранспортных средств.

• Экологическую безопасность как для людей, применяющих их в закрытых помещениях, так и для отделки помещений, мебели, дорогостоящего оборудования, имущества.

• Возможность без опасности получения поражения электротоком тушить электрооборудование/установки, в т.ч. дорогостоящую электронную аппаратуру, бытовую, офисную оргтехнику без отключения ее от электропитания, что важно в сложной обстановке начинающегося пожара.

• Минимальный вторичный ущерб, т.к. воздушно-эмульсионная смесь легко убирается с любых поверхностей, чего нельзя сказать после использования, например, порошкового огнетушителя.

• Отсутствие необходимости утилизировать огнетушащий состав при перезарядке в производственной базе специализированного предприятия, выполняющего такие работы на основании лицензии МЧС.

• На протяжении 10-летнего срока эксплуатации любой ОВЭ не требует переосвидетельствования технического состояния, работоспособности, перезарядки.

Весь комплекс преимуществ перевешивает один, но значительный недостаток – высокую стоимость изделий.

Воздушно-пенный огнетушитель

История изобретения, конструирования различных видов переносных или передвижных огнетушителей насчитывает уже больше века, и самым первым из них был химический пенный огнетушитель, принцип действия которого был основан на реакции нейтрализации при смешивании двух антагонистов – кислоты и щелочи в одном корпусе. Образовывавшаяся пена под высоким давлением направлялась на первичный очаг воспламенения, довольно эффективно ликвидируя его.

Самым распространенным огнетушителем во времена Советского Союза был ОХП-10, работающий по такому принципу, огнетушитель был прост в обслуживании, перезарядке, главное, чрезвычайно дешев, следовательно, целесообразен, экономически выгоден народному хозяйству огромной страны.

Несмотря на ряд недостатков:

• быструю коррозию корпуса,

• необходимость прочистки выпускного отверстия перед использованием,

• избыточный вес.

С появлением порошковых, воздушно-пенных изделий, наряду с уже существовавшими сравнительно дорогими углекислотными устройствами, долгая эра химических пенных огнетушителей в СССР подошла к концу. Регламентировавший ОХП-10 ГОСТ 16005-70, официально прекратил свое действие еще 1 января 1986 года, а само изделие было повсеместно снято с производства. Естественно, по инерции еще несколько лет их перезаряжали, а где-то и выпускали.

Назначение

Огнетушитель воздушно-пенный – это огнетушитель, с зарядом водного раствора пенообразующих добавок и специальным насадком, конструкция которого за счет эжекции воздуха обеспечивает получение и применение воздушно-механической пены низкой или средней кратности для тушения пожаров.

Как и любое устройство такого типа современный пенный огнетушитель предназначен для тушения первичных очагов пожара:

• Тлеющих веществ, например, опилок; твердых материалов (класс пожара А), горючих жидкостей (класс В) – например, изделий из древесины, проливов ГСМ, в помещениях цехов промышленных предприятий, складских комплексов, гаражах, автомастерских, за исключением АЗС.

• Веществ твердой, густой консистенции, которые в процессе горения, плавясь, превращаются в жидкости, растекаясь по большой поверхности. Например, пластики, полимерные покрытия, эмали, технологические смазки.

• Твердых веществ и материалов в общественных зданиях любого назначения.

• Запрещено использовать их для тушения каких бы то ни было электроустановок, а также щелочных металлов, веществ, горящих без доступа кислорода.

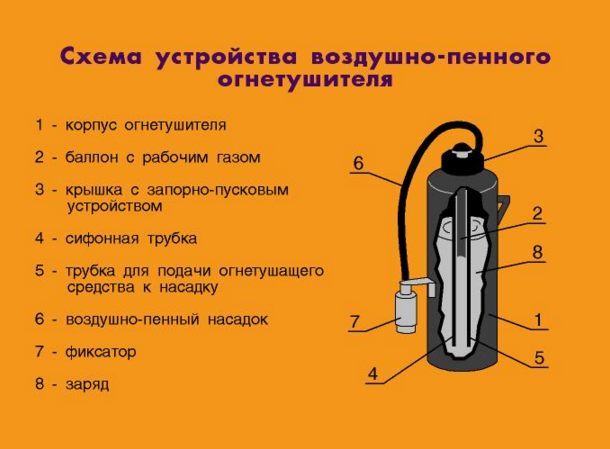

Устройство

Общее устройство воздушно-пенного огнетушителя очень простое:

• Сварной корпус из стали.

• Запорно-пусковое устройство на резьбовом соединении с горловиной корпуса.

• По созданию необходимого рабочего давления, ОВП делятся на так называемые закачные, тогда водный раствор пенообразователя изначально находится в корпусе в «полной боевой готовности» или с баллоном сжатого воздуха для быстрого запуска устройства.

• Шланг (рукав) со специальной сетчатой (перфорированной) насадкой для генерации/формирования пены низкой или средней кратности.

Виды

• Переносные ОВП – 4, 8, 10.

• Передвижные (возимые) – ОВП-40, 50 и 100, где цифры обозначают объем корпуса в литрах.

• Стационарный универсальный ОВПУ-250, укомплектованный рукавом длиной 20 м с ручным пеногенератором.

В качестве огнетушащего средства в отечественных ОВП применяют 6%-ный водный раствор пенообразователя ПО-1. Пенообразователь ПО-1, применяемый в отечественных огнетушителях, представляет собой темно-коричневую жидкость, состоящую из четырех веществ: керосинового контакта Петрова (нефтяные сульфокислоты) КПК-1 или КПК-2 (84±3%); костного клея (4,5±1%); синтетического этилового спирта или концентрированного этиленгликоля 95%; технического едкого натра (сода каустическая) – до нейтрализации контакта.

Огнетушащая (способность) эффективность огнетушителей ОВП в 2,5 раза выше, чем у ОХП.

Пенообразователь чувствителен к нефтепродуктам. Так, при содержании в пенообразователе 1% керосина, бензина или мазута пенообразующие свойства пропадают, поэтому хранению и транспортированию пенообразователя необходимо уделять серьезное внимание. Гарантийный срок хранения ПО-1 18 месяцев с момента изготовления.

Применение

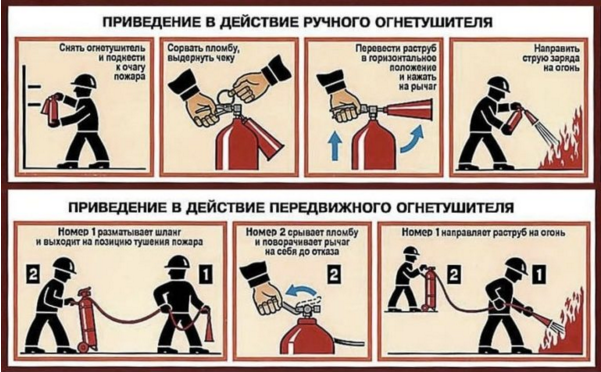

Порядок использования ОВП мало чем отличается от стандартного алгоритма для других подобных устройств:

• Снять со стены (пожарного щита) или достать из пожарного шкафа.

• Доставить к очагу пожара, так чтобы не было прямой угрозы для здоровья от огня, теплового воздействия высокой температуры, ядовитого дыма.

• Направив насадку на огонь, нажать рычаг.

• Так как подача пены перекрывается, можно поменять место для более эффективного тушения, ликвидации очага.

Использованные огнетушители необходимо отправить на перезарядку, на предприятие, имеющее соответствующую лицензию МЧС России, с которым заключен договор на обслуживание, проверку, замену таких устройств, имеющихся на балансе организации.

Воздушно-пенные огнетушители применяют для тушения пожаров только при положительной температуре воздушной среды от + 5–50℃. Обязательная перезарядка закачного устройства – 1 раз в год, исключение составляют следующие случаи:

• 1 раз в 2 года, если используется многокомпонентный углеводородный пенообразователь, о чем имеется соответствующая информация в техническом паспорте изделия.

• В сроки, рекомендованные изготовителем, если при производстве корпус внутри покрывается полимерным защитным покрытием или он выполнен из нержавеющей стали, а также если используется фторсодержащий пенообразователь в герметичной емкости, смешиваемый с водой в корпусе изделия только непосредственно перед применением. Как правило, тогда срок перезарядки таких современных ОВП – 1 раз в 5 лет.

Недостатки

К недостаткам огнетушителей ОВП относятся:

• узкий температурный диапазон применения;

• высокая коррозионная активность заряда;

• невозможность применения при ликвидации пожаров и загораний электроустановок под напряжением.

Огнетушитель порошковый

В мировой практике тушения пожаров порошки находят самое широкое распространение. Порошки нашли применения в области тушения пожаров с помощью огнетушителей, автоматических установок пожарной зажиты, порошковых автомобилей. Порошковые огнетушители получили в настоящее время, наибольшее распространение, т.к. являются наиболее экономически выгодными средствами пожаротушения, исходя из показателя «Отношение стоимости огнетушителя к площади тушения».

Огнетушитель порошковый – это огнетушитель, в качестве заряда которого используется огнетушащий порошок. Огнетушители, относящиеся по виду огнетушащего вещества к порошковым, заслуживают особого внимания, ввиду своей универсальности. Порошковые огнетушители имеют разный объем и разное назначение, используются для тушения пожаров в помещениях и на открытом воздухе, гасят в том числе загоревшееся электрооборудование.

Назначение

Производители упорно именуют такие устройства универсальными по области использования и рабочему диапазону температуры в помещениях или на улице (территории) предприятий, а также рекламируют их возможности тушить практически все классы пожаров, включая любое оборудование, аппараты электроустановок с рабочим напряжением до 1000 В (некоторые до 5000 В); уверяют что тушить ими нельзя лишь щелочные металлы, да вещества и материалы, способные гореть самостоятельно – без кислорода из внешней воздушной среды.

На самом деле, все не так просто и однозначно, как рекламных буклетах, и непосредственно зависит от того, какие именно вещества заряжены в порошковый огнетушитель.

Виды

Огнетушители ОП выпускаются 3 видов:

• ручные переносные (ОП-3, ОП-5, ОП-10, ОПУ – 2, ОП – 2(з));

• возимые (ОП-50, ОП-100);

• стационарные (БУРАН-0,5, БУРАН-2,5Взр, ОСП-1,ОСП-2, Лавина).

Подача порошкового состава может осуществляться под давлением углекислоты, воздуха или других инертных газов, размещенных в баллоне для рабочего газа, а также за счет гравитационных сил.

Классы и типы

Очень важно разделение на классы порошковых огнетушителей в зависимости от состава мелкоизмельченных минеральных солей, щедро сдобренных различными добавками, препятствующими комкованию/слеживанию, способствующими активному подавлению пламени в очаге пожара, комплекса их физико-химических свойств.

Существует следующее деление:

• Порошковые огнетушители с огнетушащим составом классов A, B, C, E. Если на огнетушителе присутствует такая маркировка, тогда с его помощью действительно можно приступать к ликвидации очагов большинства видов пожаров. Хотя и с небольшой натяжкой, его можно назвать универсальным устройством по заветам производителей.

• Если же буквы «А» в этом перечислении на маркировке нет, то ОП с ограниченным применением, что требует пояснений.

В зависимости от заряда порошковые огнетушители применяют для тушения пожаров классов АВСЕ, ВСЕ или класса D.

• порошки типа АВСЕ – основной активный компонент – фосфорно-аммонийные соли;

• порошки типа ВСЕ – основным компонентом этих порошков могут быть бикарбонат натрия или калия; сульфат калия; хлорид калия; сплав мочевины с солями угольной кислоты и т.д.;

• порошки типа Д – основной компонент – хлорид калия; графит и т.д.

Устройство и характеристики

Порошковые огнетушители делятся на устройства закачного и газогенераторного типов. Разница между ними не принципиальна для пользователя. В первом порошок уже находится под необходимым для немедленного использования давлением инертного газа, как правило, азота; во втором газ находится в баллоне, чье открытие, также в считанные секунды приводит ОП в работоспособное состояние.

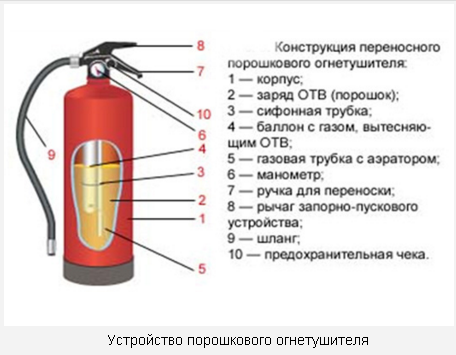

Устройство огнетушителя несложно. В его состав входят: корпус с зарядом порошка, запорное устройство с пусковым рычагом, сифонная трубка, газогенератор, если он не закачного типа; шланг с насадкой-распылителем или сопло/раструб, фиксирующая запорно-пусковое устройство предохранительная чека, контрольная пломба, налагаемая производителем, а впоследствии предприятием, производившим обслуживание – проверку, перезарядку, ремонт; имеющим лицензию МЧС России.

Проверка

Необходима выборочная раз в год. Необходимость этого связана как с возможностью потери давления в корпусе до критических значений, а также способностью порошка мелкого помола слеживаться, что делает невозможным их дальнейшее использование. Требования к обязательной перезарядке – раз в 5 лет.

Принцип работы и действия

Принцип работы порошкового огнетушителя. При нажатии на пусковой рычаг разрывается пломба и игольчатый шток прокалывает мембрану баллона с рабочим газом. Рабочий газ (углекислота, воздух, азот и т.п.), выходя из баллона через дозирующее отверстие в ниппеле по сифонной трубке поступает под аэроднище. В центре сифонной трубки (по высоте) имеется ряд отверстий, через которые выходит часть рабочего газа и производит рыхление порошка. Воздух (газ), проходя через слой порошка, взрыхляет его, и порошок под действием давления рабочего газа выдавливается по сифонной трубке и через насадок выбрасывается на очаг загорания. В рабочем положении огнетушитель следует держать строго вертикально, не переворачивая его. Мелкодисперсная минеральная пыль, оседая на горящие вещества, обволакивая их, перекрывает доступ к кислороду воздуха, тем самым прекращая активный процесс горения.

Увы, порошку, подобно воде, физически не получается проникнуть внутри объема хранения, складирования, что почти наверняка приведет вскорости к повторному воспламенению; необходимости использования надежных, проверенных средств – подачи струи воды от ПК или пожарной автоцистерны, разбора материалов, конструкций.

Впрочем, перед ОП, как и другими видами огнетушителей, не стоит задача ликвидировать серьезные пожары. Они лишь средства для оперативного тушения небольших по площади возгораний, чтобы, не упустив драгоценное в данной ситуации время, не дать им распространиться дальше.

Преимущества и недостатки

К преимуществам и недостаткам использования порошка в качестве огнетушащего средства относят следующее:

• Он не приводит, в отличие от воды и пены на ее основе, к коррозии черных/цветных металлов, если их поверхность суха. Естественно, ни в коем случае нельзя тушить пожар одновременно водой от ПК и переносным порошковым огнетушителям, польза от последнего будет близка к абсолютному нулю, а повреждения на товароматериальных ценностях с обязательным присутствием ржавчины везде, где она только возможна, гарантированы.

• Существует спорное утверждение, что порошок совершенно не воздействует на поверхности, покрытые лакокрасочными материалами. Однако не надо быть гением, чтобы понять, что это применимо только к нормальным условиям. Нагретые в результате воздействия открытого огня, мощного теплового воздействия, они будут весьма активно взаимодействовать, сплавляясь с порошком в безобразную на вид корку, которую впоследствии придется удалять до основания со всех поверхностей.

• Не менее активно порошки под воздействием тепловых факторов пожара выводят из строя практически любую пластиковую, полимерную защиту – изоляцию, оплетку, обмотку токоведущих элементов – кабелей, проводов, что ведет к их замене, дополнительному косвенному ущербу от ЧП.

• В отличие от воды, углекислоты и, естественно, хладонов, порошок нисколько не снижает высокую температуру в очаге огня и вокруг него, не охлаждает строительные конструкции, оборудование, что также следует отнести к значительному недостатку.

• Пылевое облако, неизбежно образовывающееся при работе ОП, не только снижает видимость, но и может вызвать серьезные затруднения с дыханием, аллергические реакции у людей, участвующих в тушении пожара: но и не позволяет (при наличии альтернатив в виде хладоновых и углекислотных огнетушителей), использовать их для тушения художественных, музейных ценностей, экспонатов; дорогостоящего электронного, электрического оборудования, установок, ценных товаров. Иначе вред от применения порошка может быть сопоставим с прямым ущербом от огня и дыма.

Углекислотный огнетушитель

Углекислотный огнетушитель – это закачной огнетушитель высокого давления с зарядом жидкой двуокиси углерода, находящийся под давлением ее насыщенных паров. Углекислотный огнетушитель — один из видов первичных средств пожаротушения. Его баллон заполнен составом двуокиси углерода, находящегося под высоким давлением закаченного внутрь газа. Применение углекислотных огнетушителей широко распространено в промышленности и быту.

Огнетушители как первичные средства пожаротушения, заполненные углекислотой, незаменимы как средство тушить пожары там, где с другим видом огнетушащего вещества это сделать невозможно, смертельно опасно для жизни…..или нецелесообразно использовать из-за попадания на дорогостоящее и ценное производственное оборудование, электрическую аппаратуру, приборы, бытовую технику воды, химической пены, порошка, что приводило еще к большему материальному ущербу. Напротив, СО2 в ходе тушения просто быстро испаряется, не оставляя абсолютно никаких следов – загрязнений и повреждений.

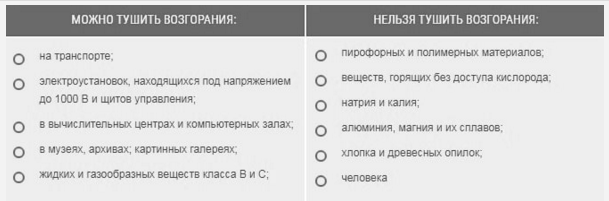

Поэтому углекислотный огнетушитель востребован и сейчас для тушения:

• Любого производственного/бытового электрического оборудования – установок, приборов, аппаратов управления и контроля под рабочим напряжением до 1000 В; при отключении питания – трансформаторных установок, распределительных устройств до 10 кВ.

• Компьютерной техники в офисных помещениях, сверхценного оборудования центров обработки/хранения больших массивов данных, кинопроекционной аппаратуры зрительных залов.

• Выставленных, хранящихся художественных ценностей в картинных галереях, музеях, экспозиционных залах; важных документов, изданных на бумаге, в государственных архивах.

• Рекомендован он и к применению в жилом секторе, но там он также редок как белый гриб в пустыне. Мало кто из собственников приобретает такие огнетушители, за исключением разве что владельцев личных автомобилей, в том числе для установки в гаражах, мастерских.

• Различных транспортных средств – от мотоцикла, малолитражки до электропоезда, морского/океанского грузового судна.

• Горящих с участием кислорода большинства веществ.

За исключением:

• Металлов калия, натрия в чистом виде.

• Магния, алюминия, а также сплавов на их основе.

• Бумажной, древесной пыли, опилок, хлопка-сырца.

• Горящей одежды на теле человека.

• П олимерных, пирофорных веществ, а также других материалов, исходного сырья, готовой продукции, которые могут гореть без контакта с воздушной средой, тлеть внутри собственного объема.

Это напрямую связано с уникальными физико-химическими свойствами жидкой углекислоты, хранящейся в корпусе огнетушителя, а также газообразного СО2, выходящего под большим давлением/скоростью из его раструба при использовании для тушения первичного очага пожара:

• При выходе из корпуса огнетушителя, увеличиваясь до 500 раз в объеме, она резко охлаждается, вплоть до частичной кристаллизации, при этом температура углекислого газа может достигать – 70 ℃.

• Такое свойство СО2 отлично подходит для тушения пожаров, так как он не только не поддерживает горение, но и значительно понижает температуру в очаге пожара, эффективно способствуя прекращению самого процесса. Такими уникальными свойствами, способом воздействия на огонь больше не может «похвастаться» ни одно вещество, используемое в переносных/передвижных огнетушителях, стационарных системах пожаротушения, за исключением «близких родственников» – хладонов.

• В то же время такая низкая температура выходящего газа может привести к моментальному обморожению при прикосновении к металлическому раструбу огнетушителя, не имеющего защитного покрытия, кистей рук при использовании без перчаток.

• Тушение горящей одежды на теле категорически запрещено по тем же причинам, так как только усугубит последствия ожогов от огня, теплового воздействия высокой температуры, может привести к болевому шоку, вплоть до смертельного исхода.

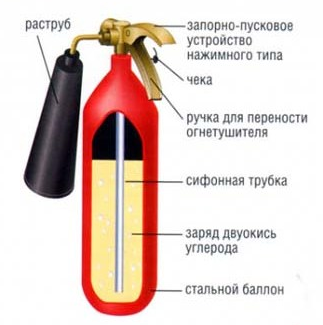

Устройство

Состоит из металлического корпуса – баллона, повышенной прочности куда под давлением закачивают углекислоту. В горловину корпуса ввинчивается пистолетное или вентильное спусковое устройство, присоединяемое к сифонной трубке, опускающейся на дно баллона. Со спусковым устройством соединяется раструб с помощью металлической трубки, или бронированного шланга.

Последнее относится к тем случаям, когда используется передвижной углекислотный огнетушитель, применение такой модели характерно для промышленных огнеопасных объектов и позволяет быстро локализовать пламя на большой площади.

Принцип действия

Принцип действия огнетушителя основан на использовании давления, создаваемого насыщенным паром двуокиси углерода, которая одновременно является и огнетушащим веществом, для выброса её сжиженной фазы на очаг горения.

При эксплуатации огнетушителей необходимо учитывать, что при выпуске заряда двуокиси углерода из раструба, температура его поверхности и подводящей трубки снижается до минус 60-70°С. Данная особенность указывает, на то, что при контакте с незащищенными кожными покровами, человек использующий огнетушитель может получить холодный термический ожёг (обморожение).

Интенсивность выхода двуокиси углерода из огнетушителя может изменяться в достаточно широких пределах и сильно зависит от температуры окружающей среды: снижаясь при отрицательной температуре и возрастая при положительной.

Порядок тушения

В целом это несложное по устройству, легкое в использовании, первичное средство для ликвидации различных очагов пожара. Стоит лишь обязательно помнить, что углекислота в корпусе хранится под давлением, поэтому недопустимо хранить/устанавливать такие огнетушители в тех местах, где на них воздействует прямой солнечный свет или температура воздуха может быть больше 50℃.

Правила применения при тушении обязательно указаны на этикетке/наклейке, непосредственно на корпусе углекислотного огнетушителя. Алгоритм прост – направить раструб на огонь, нажать на рычаг или открыть вентиль в зависимости от конструкции изделия. Есть только один момент, на котором необходимо заострить внимание – не стоит приближаться раструб ближе 1 метра как огню, так и к электрооборудованию под напряжением. Это элементарное требование безопасности – чтобы не получить термические ожоги/обморожения, травму от поражения электротоком.

Хладоновый огнетушитель

Таким устройствам присвоена аббревиатура ОХ. Основное предназначение – оперативная ликвидация, локализация до прибытия пожарных подразделений первичных очагов воспламенения так, чтобы нанести наименьший ущерб огнетушащим веществом товароматериальным, художественным ценностям, важному, дорогому оборудованию.

К ним как в теории, так и на практике относят:

• Дорогостоящее оборудование серверных помещений, центров обработки/хранения информации, коммуникационных систем радио, телевизионной, сотовой связи, компьютерных залов; другие электронные аппараты, приборы управления и контроля, в том числе технологического процесса на важных промышленных предприятиях.

• Центры контроля, управления воздушными полетами, движением гражданских судов/боевых кораблей, навигационные комплексы аэродромов; оборудование маяков, береговых комплексов слежения морских/океанских портов.

• Музейные ценности – экспозиции, запасники; библиотечные фонды хранения раритетов, ценные архивы с хранением информации по старинке – на бумажных носителях, не перенесенными «в цифру» фото, кинодокументами, копиями.

• Помещения банков, комнаты/хранилища ценных бумаг, документов строгой отчетности.

• Узлы управления, помещения/лаборатории контроля, отбора проб технологических, транспортных систем подачи горючих жидкостей, газов на производствах различных отраслей промышленности.

Важно: переносные ОХ имеют ограничение применения в отличие от, например, порошковых. Ими согласно требованиям приложения № 1 к «Правилам противопожарного режима в РФ», следует тушить только очаги пожаров следующих классов:

• В – горючих жидкостей, а также расплавленных под воздействием огня твердых веществ, например, парафина.

• С – газов, в том числе для систем отопления/нагрева воды в жилых домах.

• Е – различных установок, оборудования, аппаратов, в режиме эксплуатации, включенными в осветительную/распределительную, бытовую/промышленную электросеть/систему энергоснабжения.

Принцип действия хладонового огнетушителя

• Химические вещества, соединения газовой смеси из ОХ, попадая в очаг, начинают под воздействием высокой температуры разлагаться с появлением свободных радикалов.

• Последние активно реагируют с первичными продуктами горения, связывая их в инертные соединения.

• Весьма важно, что этот физико-химический процесс сопровождается поглощением большого количества тепла.

• Вследствие этих факторов, происходит стремительное замедление процесса горения, затухание огня; а при достаточной концентрации газовой смеси в зоне очага пожара – его локализация, полная ликвидация.

Научные исследования показывают, что такой способ более эффективен по сравнению с подачей в очаг пожара инертных, не поддерживающих процесс горения, газов – азота, аргона или углекислоты.

В состав ОХ входят следующие элементы (детали):

• Баллон из стали с соединительной резьбой, рассчитанный на высокое, многократно превосходящее рабочее, давление. Объем от 2 до 8 литров в соответствии с наиболее распространенными у производителей марками ОХ.

• Заряд хладона одного вида или рекомендованной смеси, закачивающийся в жидком агрегатном состоянии под давлением в баллон.

• Запорное устройство с краном/рычагом со стопором/предохранителем от случайного приведения в действие.

• Индикатор давления.

• Сифонная трубка для подачи хладона из нижней части баллона.

• Шланг с распылительным устройством.

Полная проверка хладонового огнетушителя должна производиться на базе специализированного предприятия, имеющего лицензию МЧС на данный вид работ. О ее выполнении с помощью этикетки/наклейки или бирки даются сведения о дате проведения, фирме, ответственной за это мероприятие. Аналогичная информация заносится в технический паспорт каждого ОХ, а также в журнал их учета на предприятии, где они находятся на балансе.

Согласно СП 9.13130.2009, устанавливающего требования к переносным/передвижным огнетушителям, в том числе к их регулярному техническому обслуживанию, установлен следующий срок годности и сроки перезарядки огнетушителя:

• Проверка исправности узлов и деталей, основных параметров ОХ – раз в год, в том числе взвешиванием для определения возможной потери массы заряда за счет недостаточной плотности соединений или использования не по назначению, что тоже не редкость. Установленный максимальный предел согласно ГОСТ Р 51057-2001 для переносных огнетушителей – не больше 5% веса заряда хладонов.

• Перезарядка – через 5 лет от даты производства.

Выбор ОХ в качестве основного оперативного средства пожаротушения для защиты помещений предприятия, организации обусловлен следующим:

• Высокая эффективность в своем диапазоне применения – пожары классов В, С, Е. Минимальная концентрация в очаге пламени – не более 15%.

• Так как хладоны не проводят электроток, то разрешено тушить ими работающие установки, оборудование под напряжением до 10 кВ, что сильно отличает их от углекислотных, для которых предел такого использования – 1 кВ.

• Особая ценность в отсутствии последствий для товароматериальных ценностей, попавших под струю из ОХ.

• Конструкция такого огнетушителя, несмотря на то что это устройство постоянно находится под высоким рабочим давлением, безопасна.

• Современные составы хладонов, в отличие от предшественников, мало токсичны или полностью безопасны для здоровья человека, к радости разносторонних защитников природы – и для озонового слоя планеты.

• ОХ можно эксплуатировать в широком диапазоне температуры: от – 50 до + 50℃.

Правила тушения хладоновым огнетушителем несложны:

• Его устройство не требует предварительной подготовки.

• ОХ всегда готов для немедленного использования в критических ситуациях.

• В отличие от ОУ при запуске, несмотря на название, ассоциирующееся с морозильной камерой, не происходит резкого снижения температуры деталей ОХ, окружающего пространства, что исключает возможность обморожения.

Так как согласно ГОСТ Р 51057-2001 требуемая длина струи хладонов из ОХ-2 составляет не меньше 2 м, для ОХ-3 и большего объема – 3 м, то работать им вполне удобно, находясь на довольно безопасном расстоянии от очага огня.

Подводя итог, можно сказать, что это, конечно, не универсальное, но чрезвычайно эффективное средство пожаротушения возможных очагов пожара классов В, С, Е, имеющее высокую стоимость. Впрочем, цель, как правило, оправдывает средства, поэтому для защиты важных объектов, оборудования, аппаратуры, различных сгораемых ценностей его приобретение вполне оправдано и целесообразно.
