Оконечные каскады усиления

Тема:

После изучения темы студент должен знать :

1. Определение оконечного каскада усиления.

2. Назначение оконечных каскадов усиления.

3. Классификация оконечных каскадов усиления.

4. Основные показатели работы оконечных каскадов усиления.

5. Достоинства и недостатки различных схем оконечных каскадов усиления.

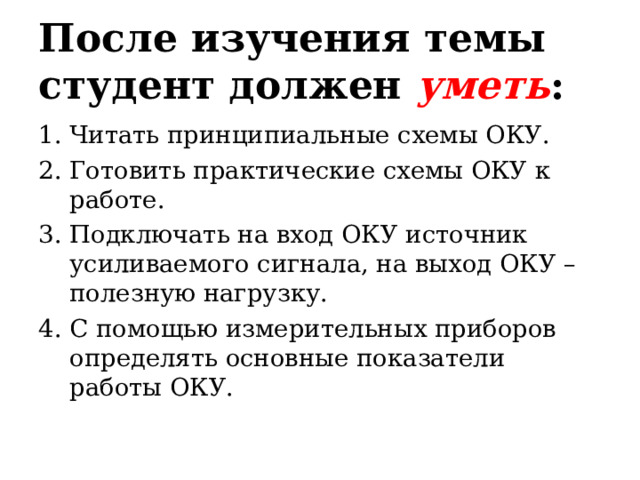

После изучения темы студент должен уметь :

• Читать принципиальные схемы ОКУ.
• Готовить практические схемы ОКУ к работе.
• Подключать на вход ОКУ источник усиливаемого сигнала, на выход ОКУ – полезную нагрузку.
• С помощью измерительных приборов определять основные показатели работы ОКУ.

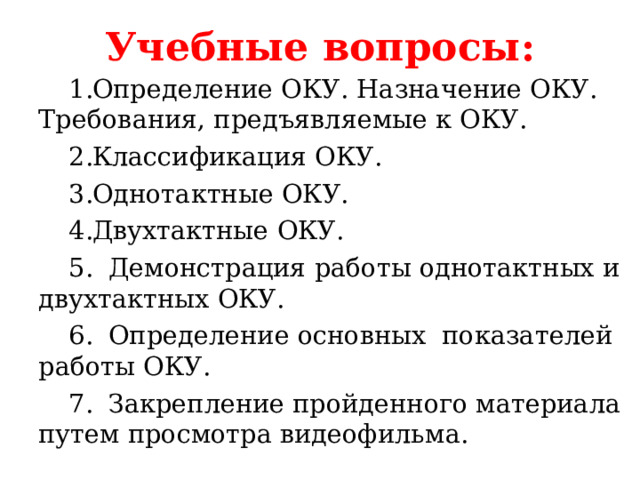

Учебные вопросы:

• Определение ОКУ. Назначение ОКУ. Требования, предъявляемые к ОКУ.
• Классификация ОКУ.
• Однотактные ОКУ.
• Двухтактные ОКУ.
• Демонстрация работы однотактных и двухтактных ОКУ.
• Определение основных показателей работы ОКУ.
• Закрепление пройденного материала путем просмотра видеофильма.

Определение ОКУ

Назначение ОКУ

Требования к ОКУ

1

ОКУ предназначен для основного усиления полезного электрического сигнала по мощности с минимальными искажениями этого сигнала и с максимально возможным коэффициентом полезного действия.

В зависимости от назначения усилителя ОКУ может быть один или два.

В литературе можно встретить и другое название оконечных каскадов усиления:

• выходные каскады;
• выходной усилитель;
• усилитель мощности;
• мощностной усилитель.

Сигнал с выхода ОКУ поступает на полезную нагрузку. Это то устройство, ради нормальной работы которого и необходим усилитель. Полезной нагрузкой могут служить, например: головные телефоны, громкоговоритель, акустические колонки, измерительные приборы, электроклапаны, двигатели, электромагниты, входные цепи линий связи, входные цепи (модуляторы) радиопередатчиков и т.д.

В каждом каскаде усиления также в обязательном порядке есть нагрузка. Иногда её называют конструктивной. Она предназначена для выделения на ней усиленного данным каскадом полезного электрического сигнала. В качестве конструктивной нагрузки каскада усиления могут, например, быть резисторы, обмотки трансформаторов, колебательные контуры и т.д.

Требования к оконечным каскадам

Оконечный каскад усиления должен обеспечить требуемый уровень сигнала в нагрузке при допустимых линейных и нелинейных искажениях. При активной нагрузке оконечный каскад должен обеспечивать необходимую мощность сигнала, а при реактивной (например, емкостной) - необходимое выходное напряжение.

Оконечные каскады работают при высоком уровне сигнала, что вызывает необходимость использовать мощные УЭ с высоким потреблением энергии от источника питания.

В этом случае важно снизить мощность, рассеиваемую на УЭ, и обеспечить их удовлетворительный температурный режим, получить более высокий к.п.д. и повысить экономичность усилителя. Получение в оконечном каскаде требуемых выходной мощности и к.п.д. при минимальных нелинейных искажениях достигается выбором типа УЭ, способа его включения и режима работы, а также вида межкаскадной связи.

Для получения наибольшего усиления по мощности УЭ включают с общим эмиттирующим электродом.

Включение транзистора с ОБ позволяет снизить уровень нелинейных искажений. Однако, получаемый меньший коэффициент усиления по мощности требует большего усиления в предоконечном каскаде усилителя.

Включение транзистора с ОК обеспечивает согласование выходного сопротивления каскада с малым сопротивлением нагрузки.

Электронные лампы в оконечных каскадах обычно включают с общим катодом, при котором обеспечивается возбуждение каскада сигналом с малой амплитудой.

Классификация ОКУ

2

В зависимости от назначения усилителя, требованиям, предъявляемым к показателям его работы, оконечные каскады усиления могут выполняться по различным принципиальным схемам.

Их можно классифицировать по многим признакам, основными из которых являются:

I . В зависимости от применяемых усилительных элементов:

- ОКУ на биполярных транзисторах;

- ОКУ на полевых транзисторах;

- ОКУ на электронных лампах.

II . В зависимости от схем построения и режима работы усилительного элемента:

- однотактные ОКУ;

• двухтактные ОКУ.

III . В зависимости от наличия в схеме трансформатора:

- трансформаторные ОКУ;

• бестрансформаторные ОКУ.

IV . В зависимости от количества источников питания:

- с одним источником питания;

- с двумя источниками питания.

V . В зависимости от способа управления усилительными элементами ОКУ:

- с параллельным управлением;

• с последовательным управлением.

Ниже проведем анализ работы типовых схем ОКУ, изученных ранее, определим основные показатели их работы.

Однотактные ОКУ

3

Однотактный ОКУ на БПТ обратной проводимости, в котором выбор рабочей точки осуществлен гасящим резистором, полезная нагрузка совмещена с конструктивной нагрузкой (включена в выходную цепь усилительного элемента).

Однотактный ОКУ на БПТ обратной проводимости, в котором выбор рабочей точки осуществлен гасящим резистором, полезная нагрузка включена через цепь согласования (разделительный конденсатор С2)

Однотактный ОКУ на БПТ обратной проводимости, трансформаторный, в котором выбор рабочей точки осуществлен гасящим резистором

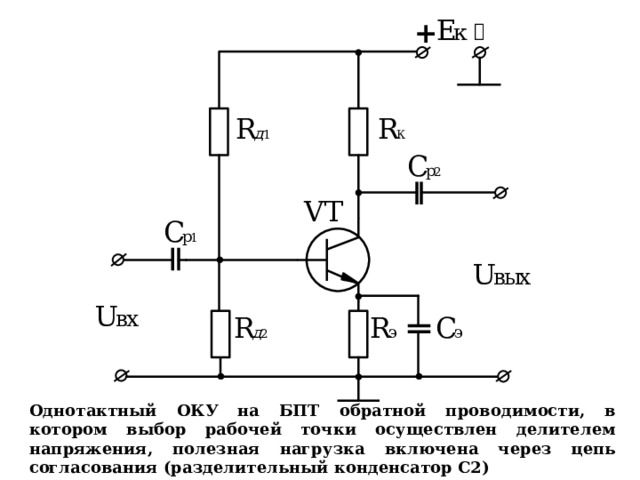

Однотактный ОКУ на БПТ обратной проводимости, в котором выбор рабочей точки осуществлен делителем напряжения, полезная нагрузка включена через цепь согласования (разделительный конденсатор С2)

Двухтактные ОКУ

4

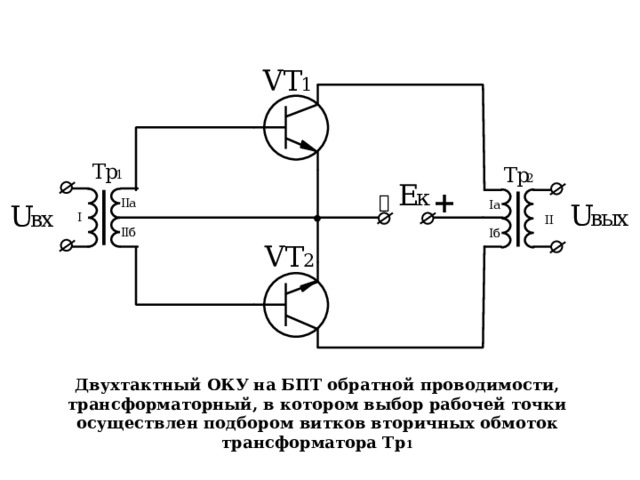

Двухтактный ОКУ на БПТ обратной проводимости, трансформаторный, в котором выбор рабочей точки осуществлен подбором витков вторичных обмоток трансформатора Тр 1

Двухтактный ОКУ на БПТ одинаковой структуры (обратной проводимости), бестрансформаторный, на схеме не показаны элементы выбора рабочей точки. Управление от ФИКУ

Двухтактный ОКУ на разноструктурных усилительных элементах, бестрансформаторный, с двумя источниками питания. на схеме не показаны элементы выбора рабочей точки.

Двухтактный ОКУ на разноструктурных усилительных элементах, бестрансформаторный, с одним источником питания.

На схеме не показаны элементы выбора рабочей точки.

Двухтактный ОКУ на разноструктурных усилительных элементах, бестрансформаторный, с одним источником питания, с разделительным конденсатором в цепи полезной нагрузки.

На схеме не показаны элементы выбора рабочей точки.

5

Демонстрация работы однотактных и двухтактных ОКУ

6

Определение основных показателей работы ОКУ

Коэффициент усиления

усилителя по напряжению

Коэффициент усиления

усилителя по току

Коэффициент усиления

усилителя по мощности

Коэффициент полезного действия

Схема № 1

Схема № 1

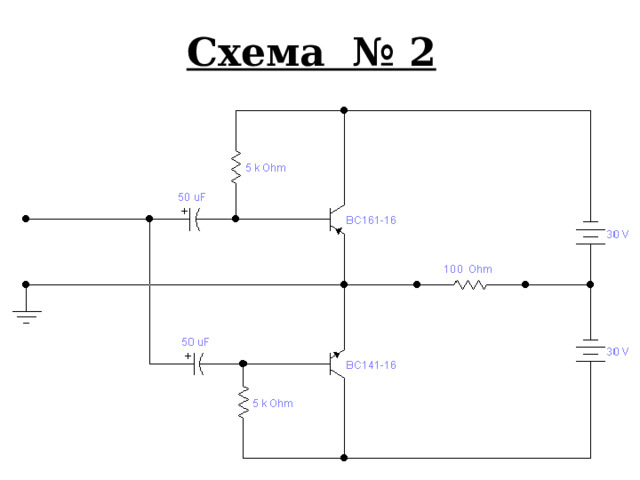

Схема № 2

Схема № 2

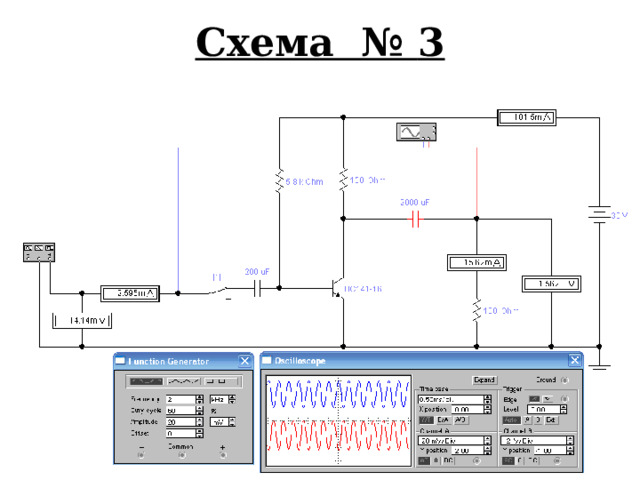

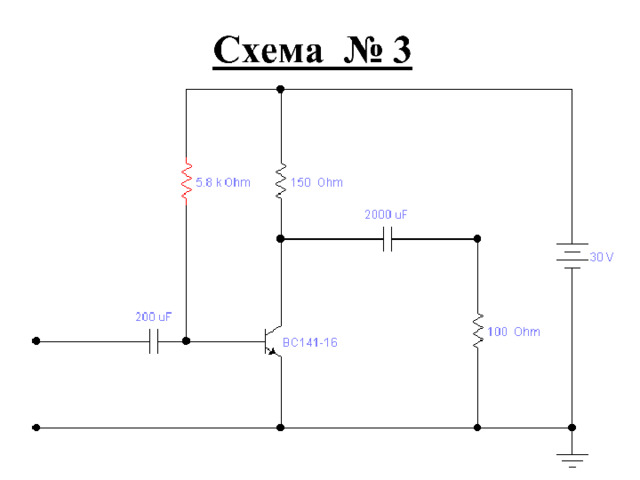

Схема № 3

Схема № 4

Схема № 4

Схема № 5

Схема № 5

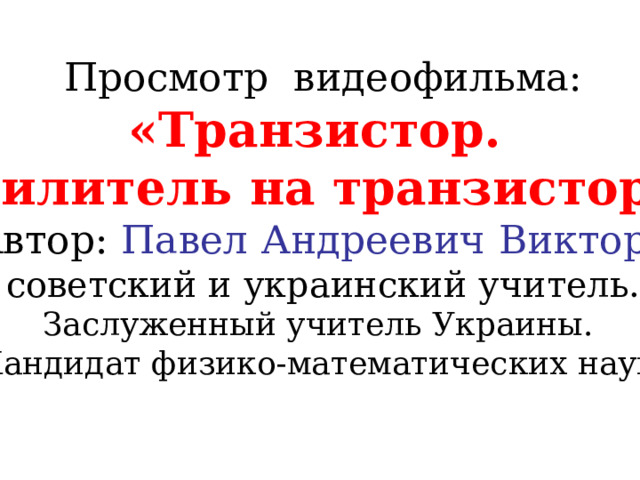

Просмотр видеофильма:

«Транзистор.

Усилитель на транзисторе»

Автор: Павел Андреевич Виктор ,

советский и украинский учитель.

Заслуженный учитель Украины.

Кандидат физико-математических наук.
