ОП.01 « Техническая графика". Лекция 2 «Единая система конструкторской документации» Практика 1
Категория:
Технология
22.01.2021 13:50
Просмотр содержимого документа
«ОП.01 « Техническая графика". Лекция 2 «Единая система конструкторской документации» Практика 1»
Список группы О-01

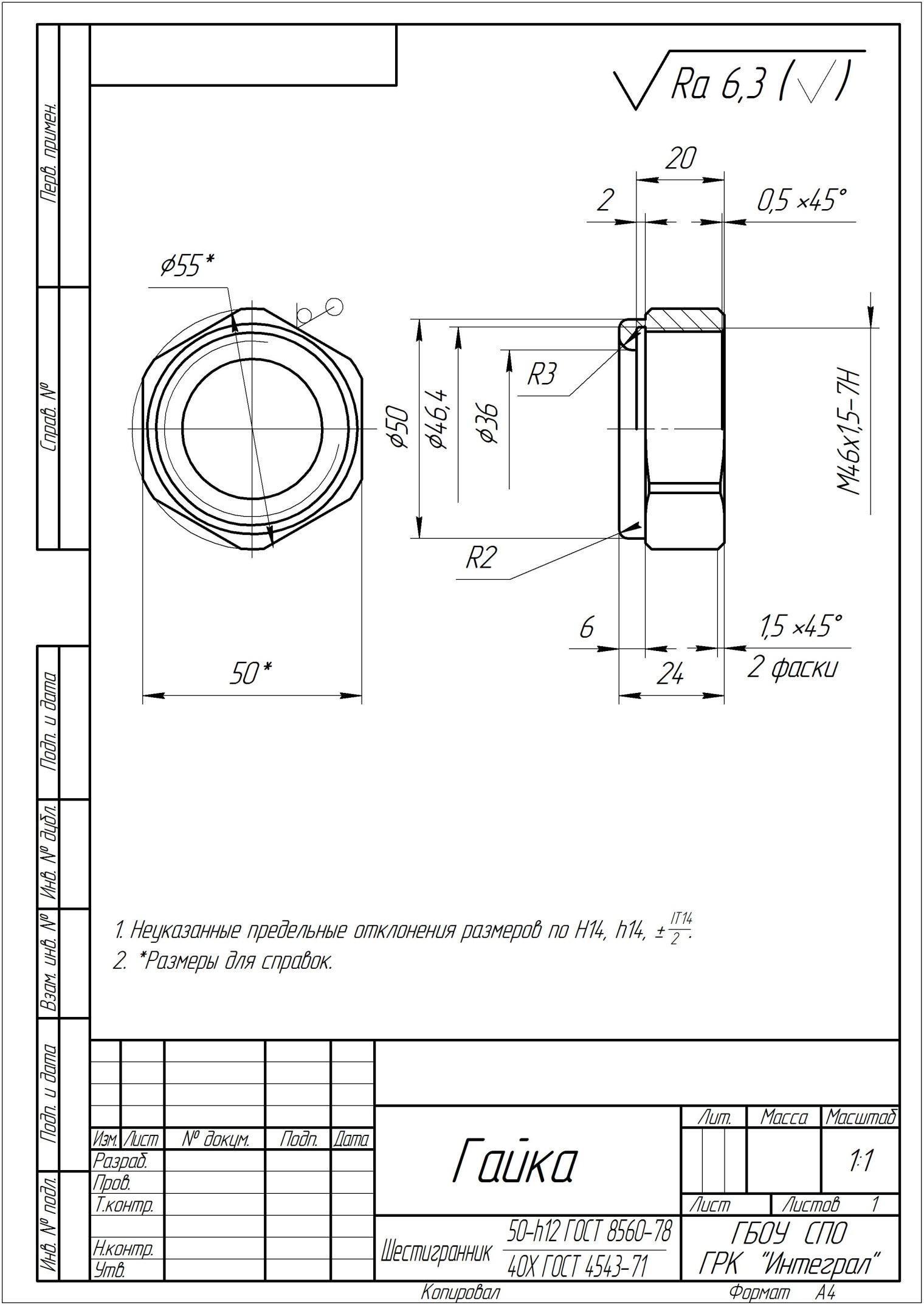

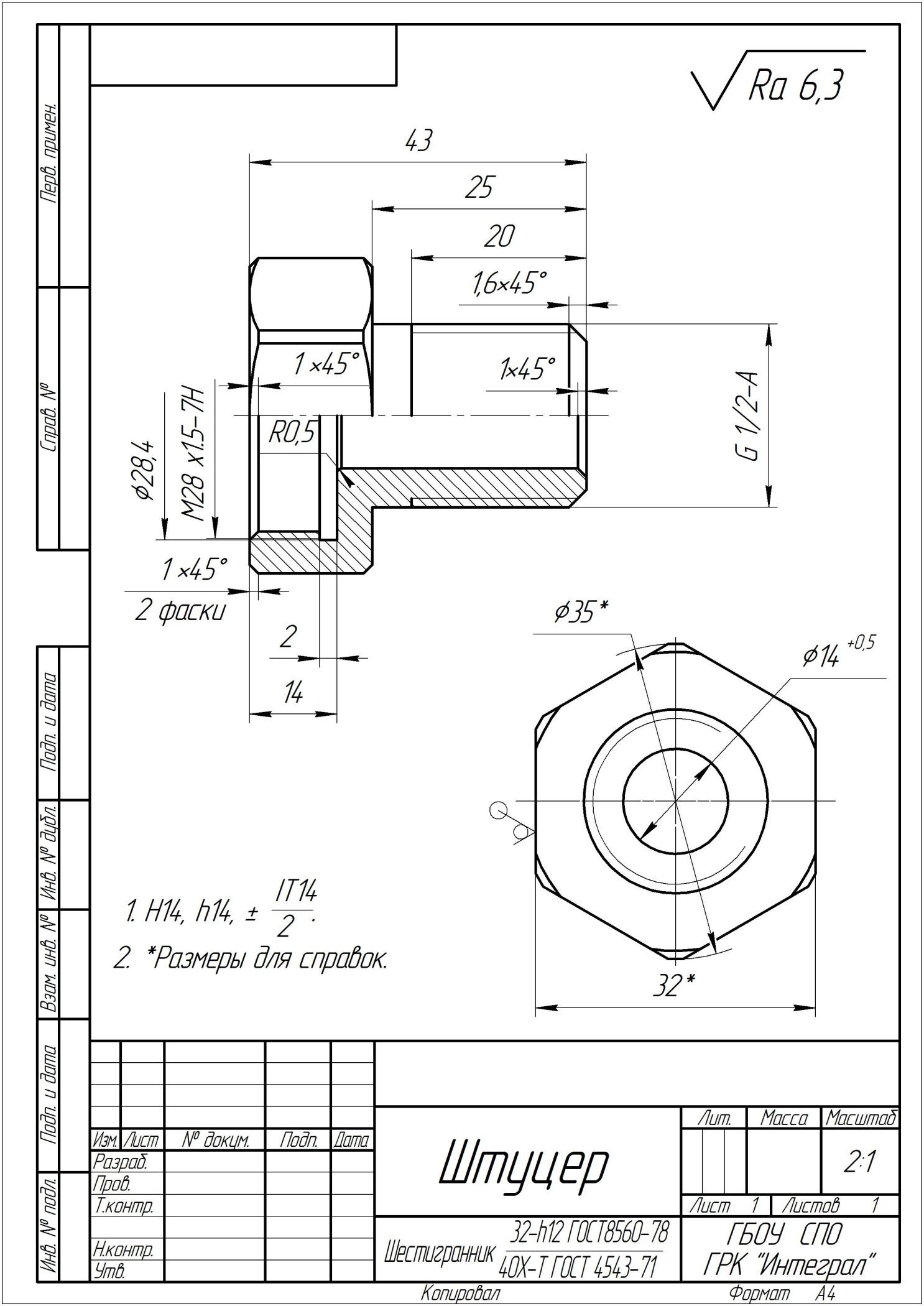

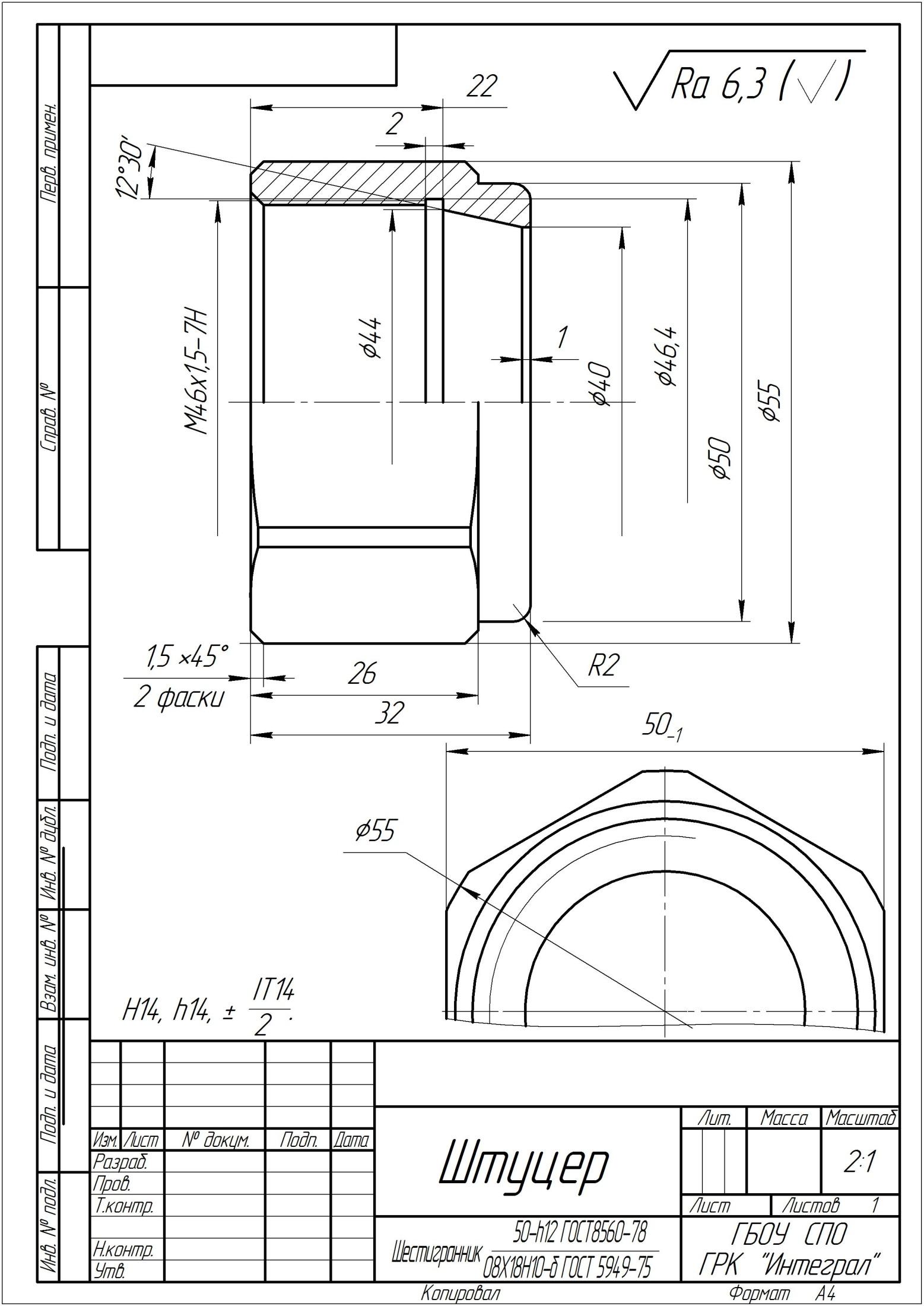

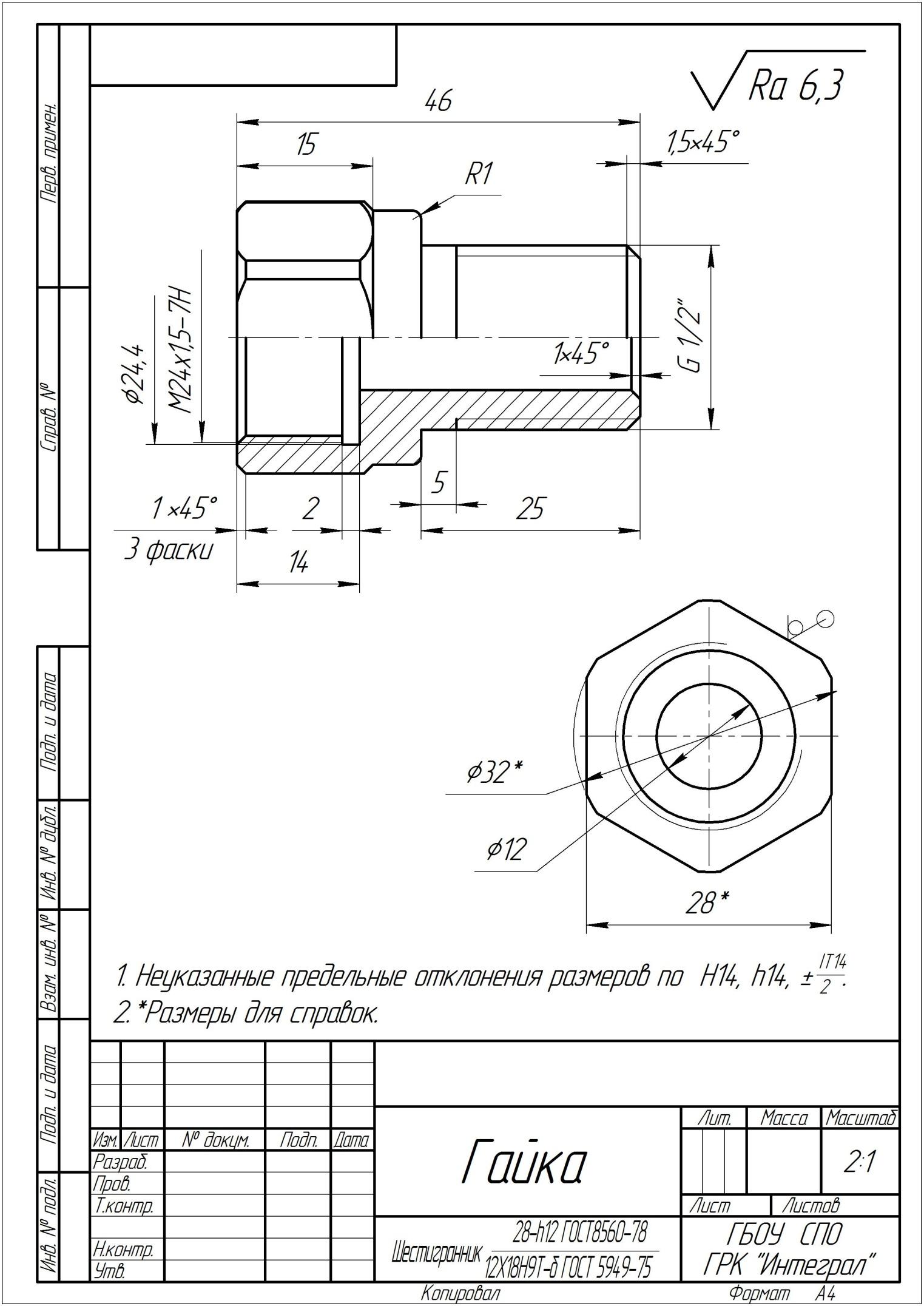

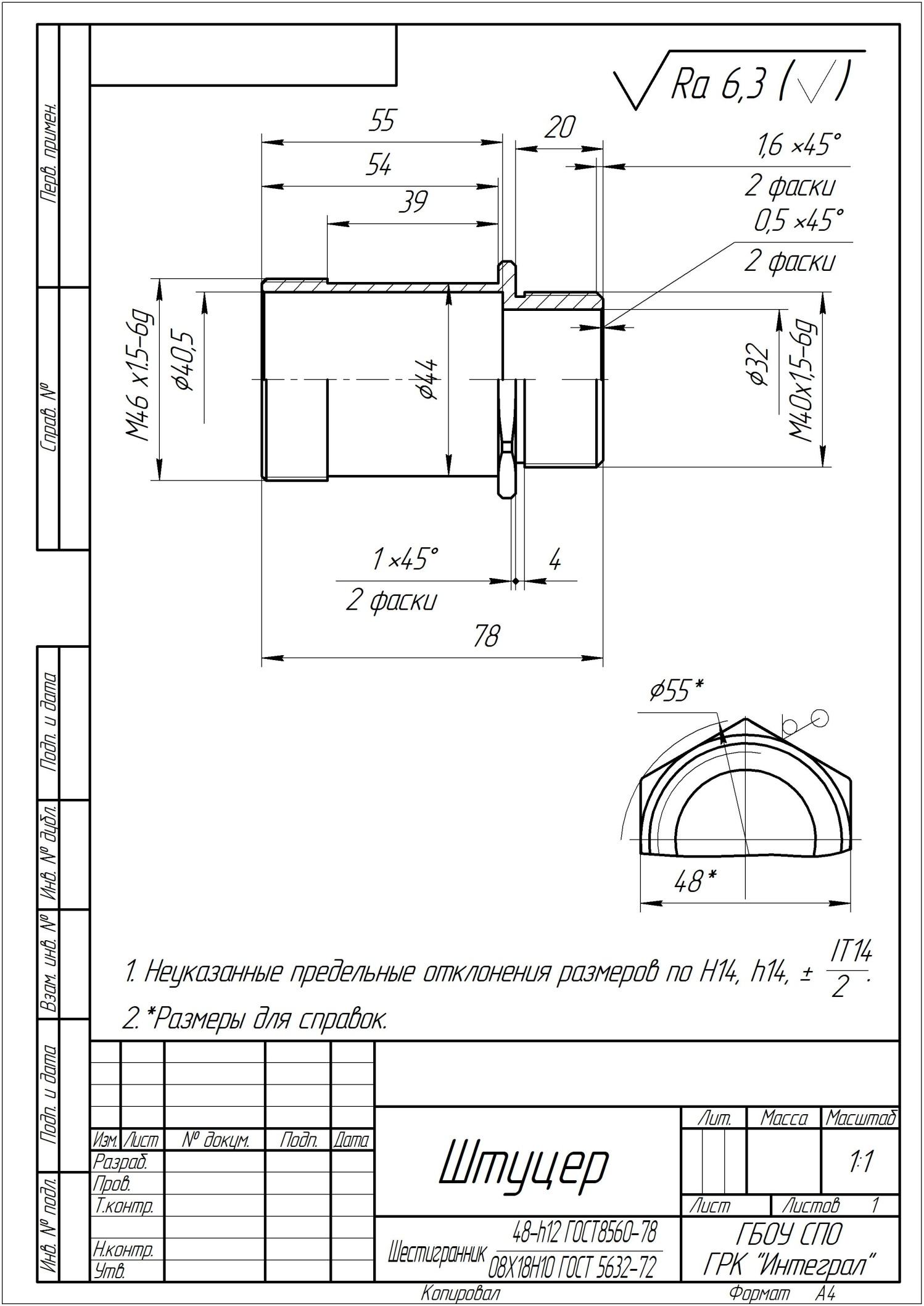

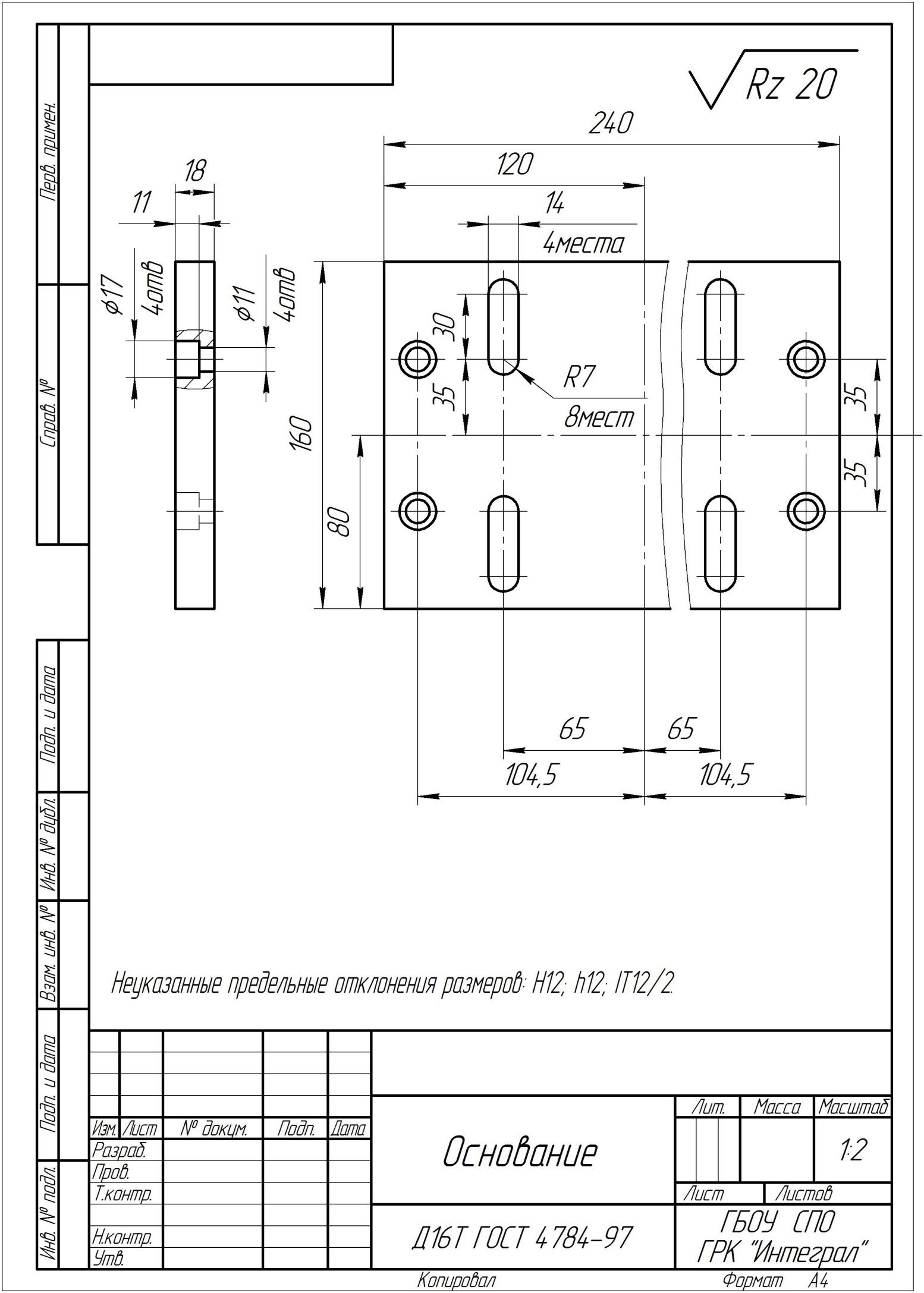

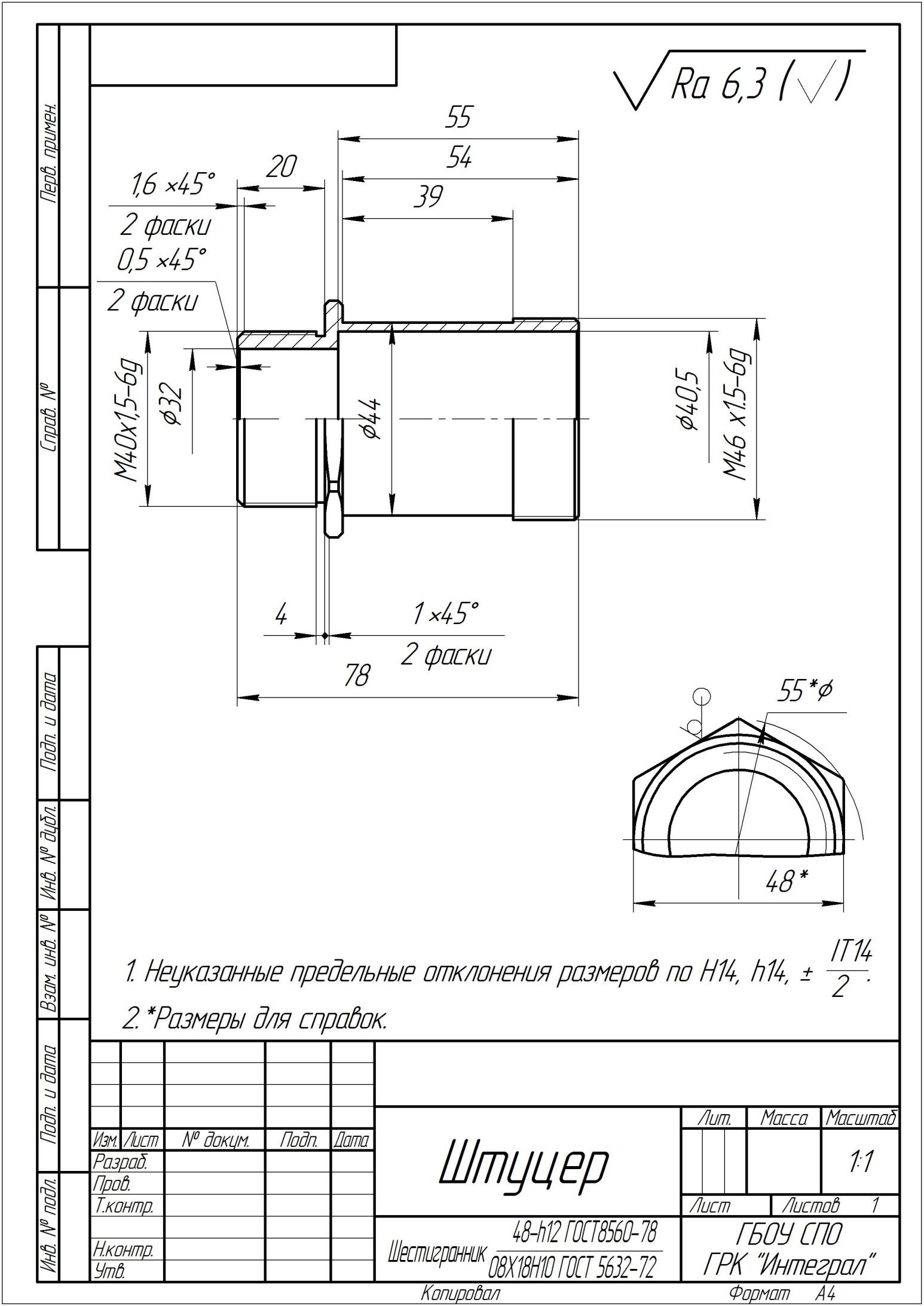

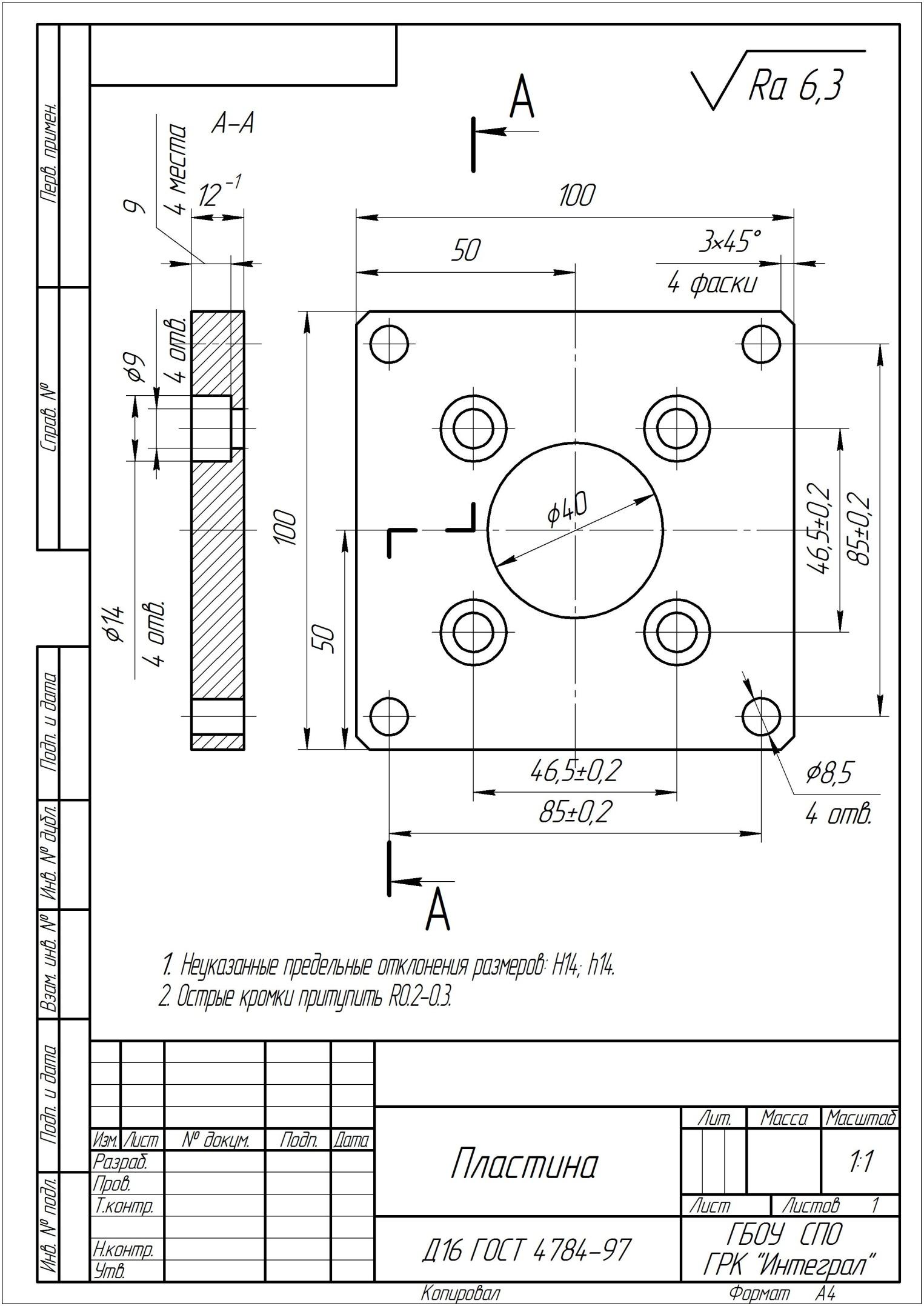

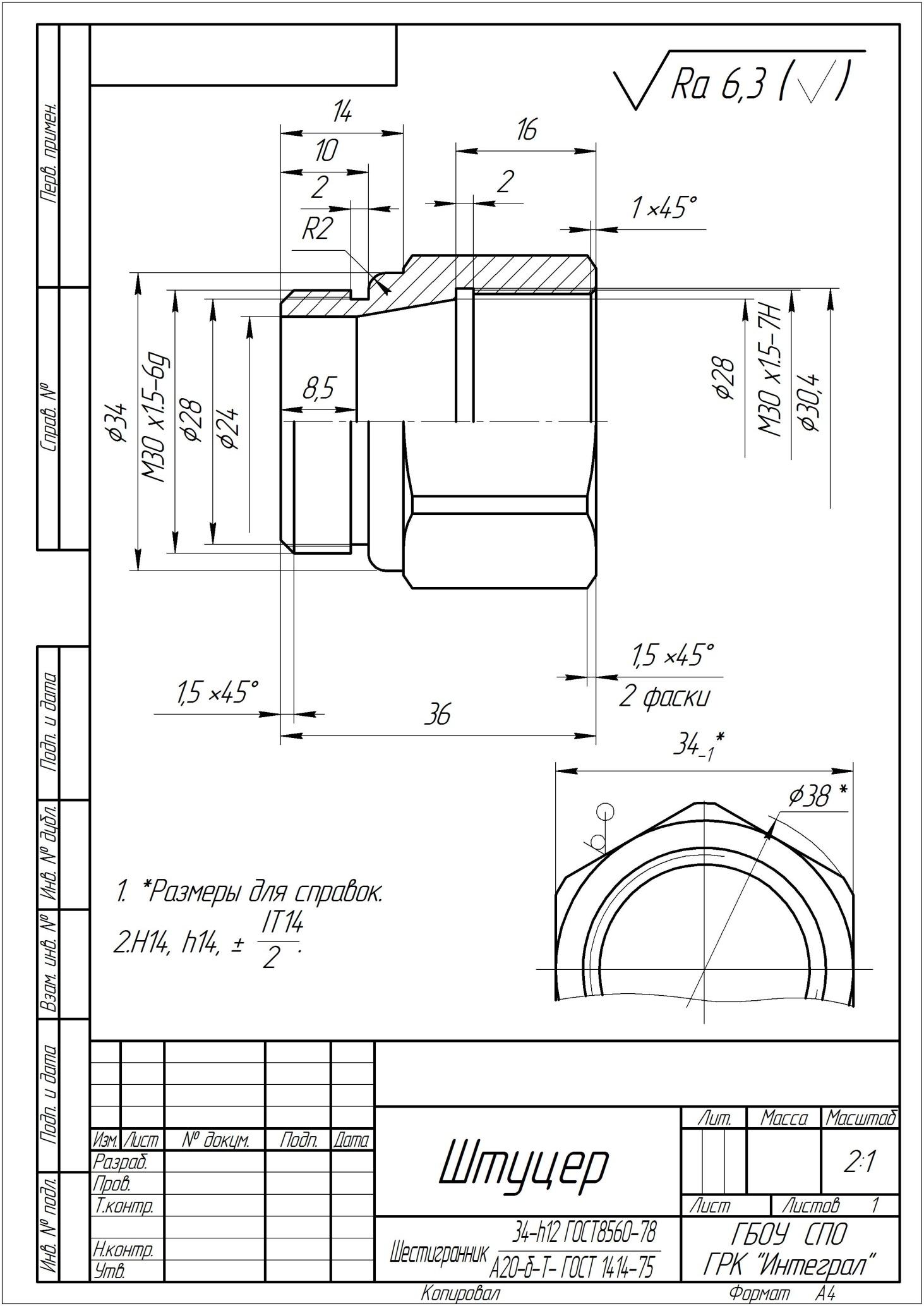

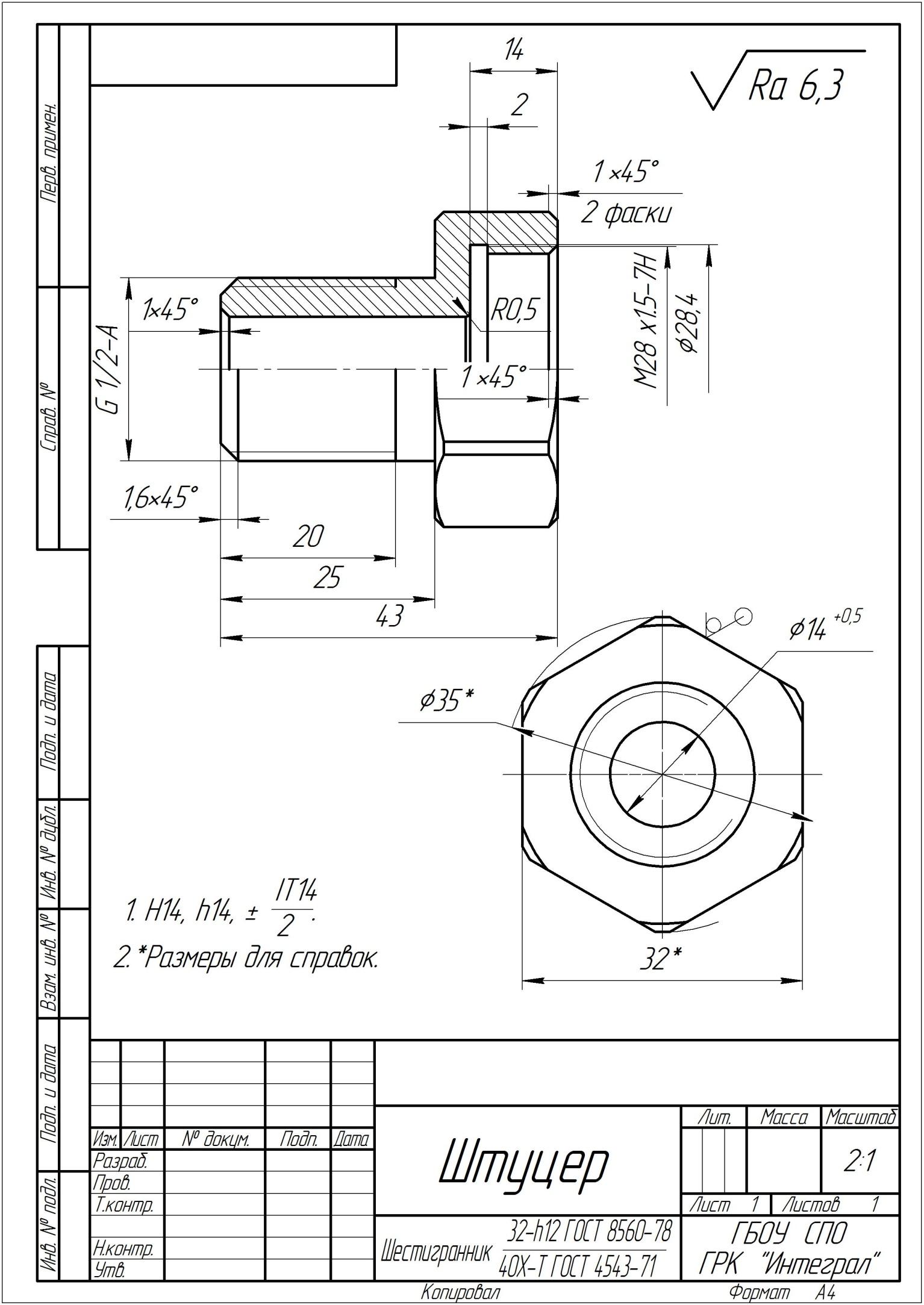

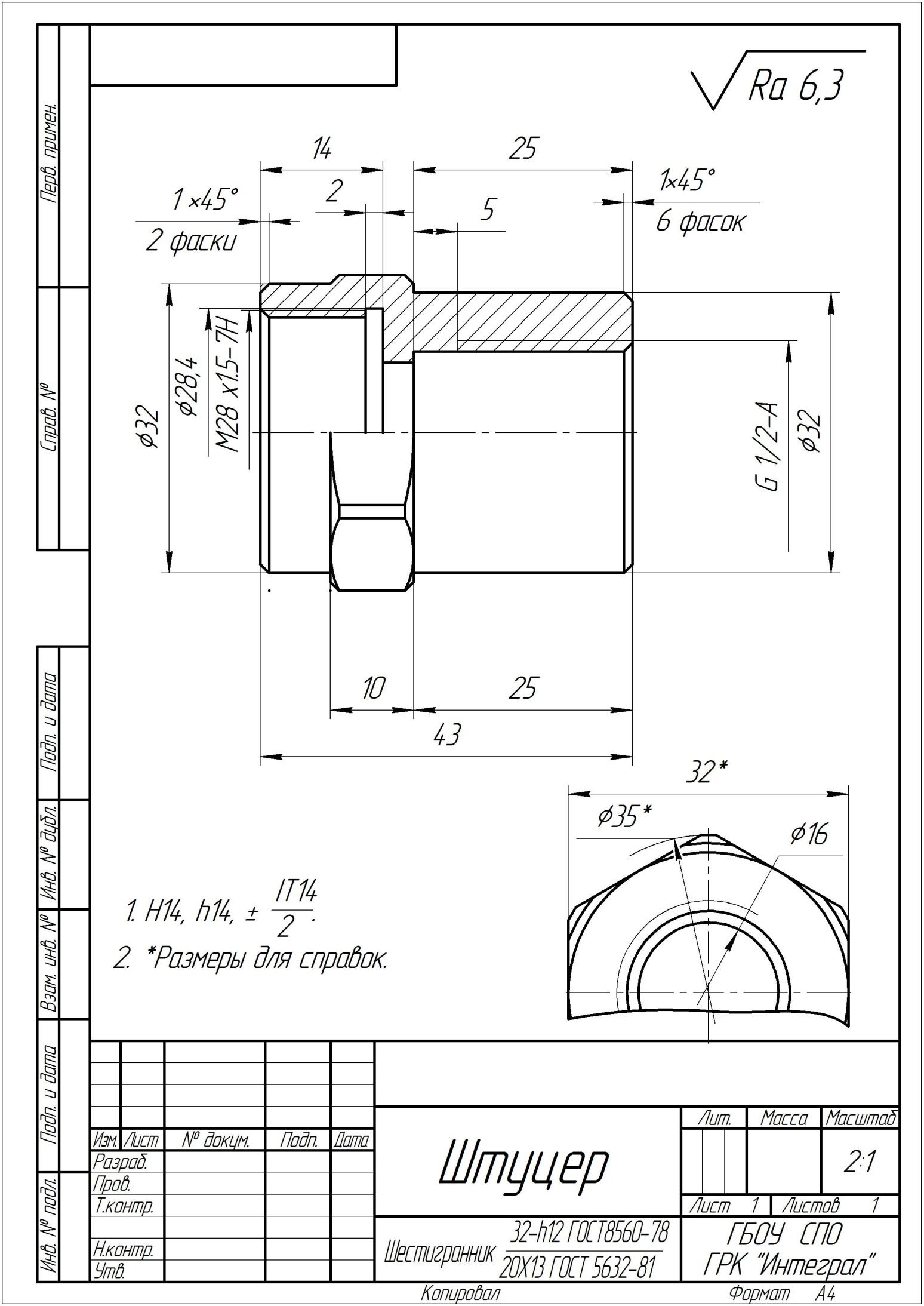

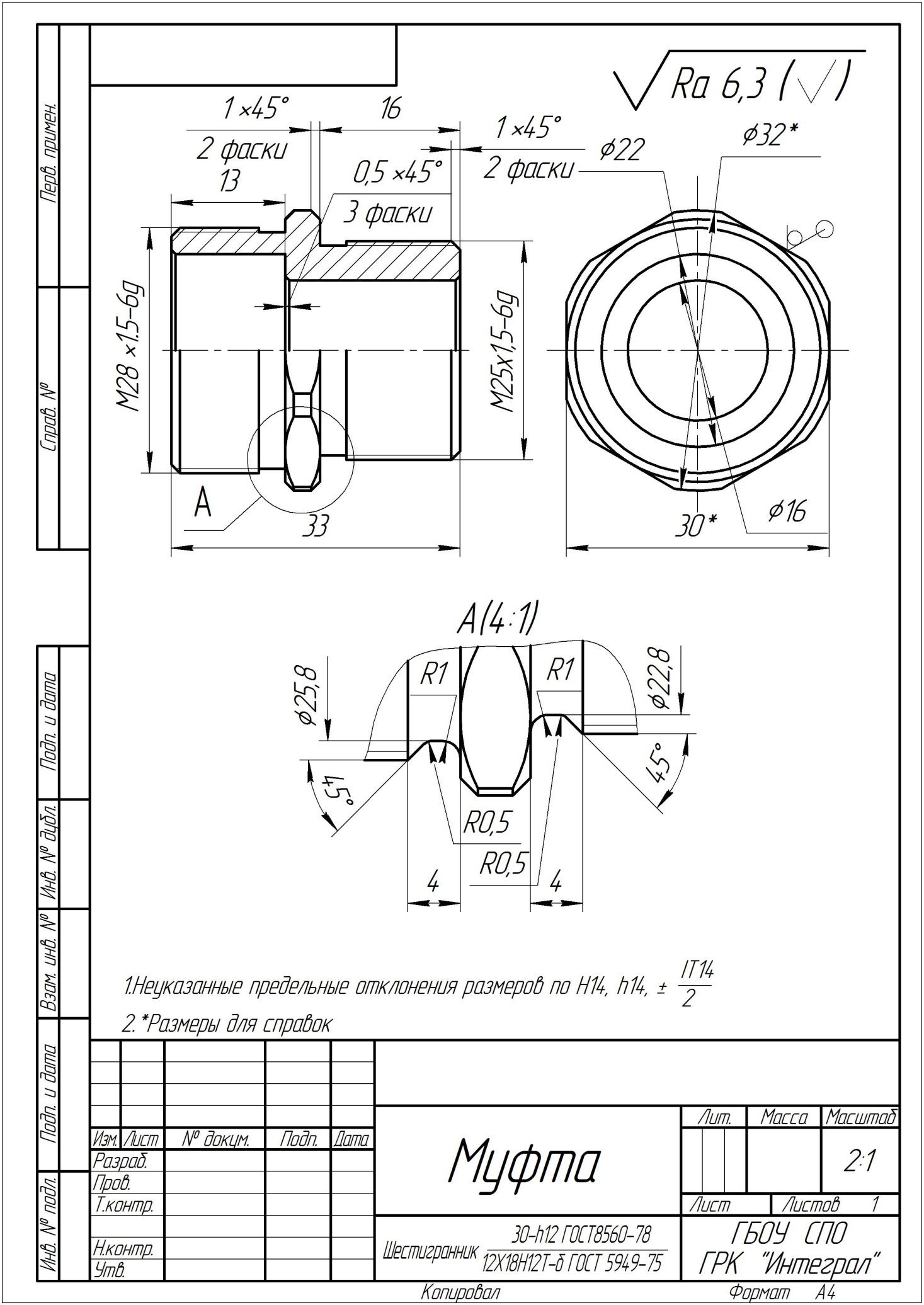

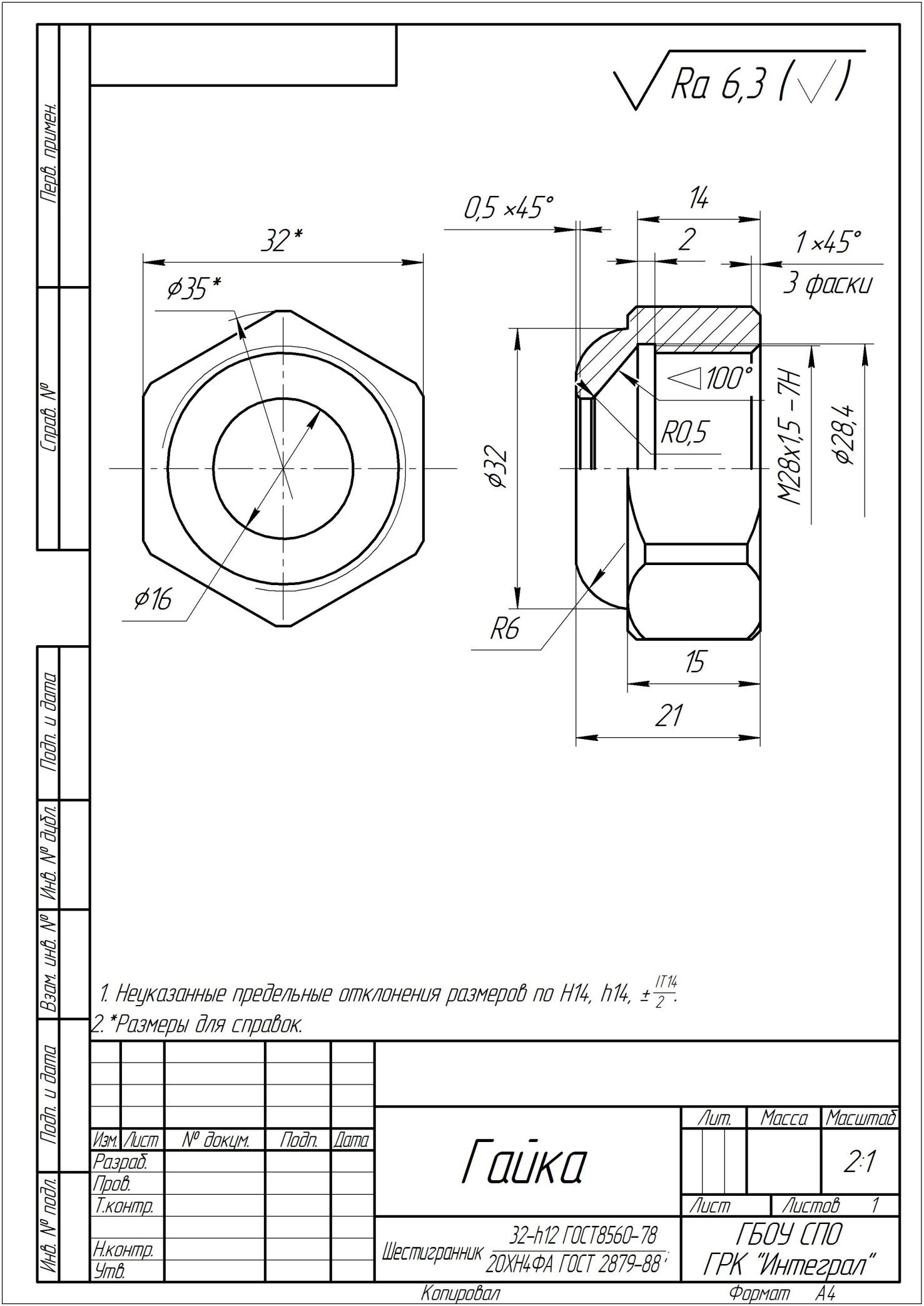

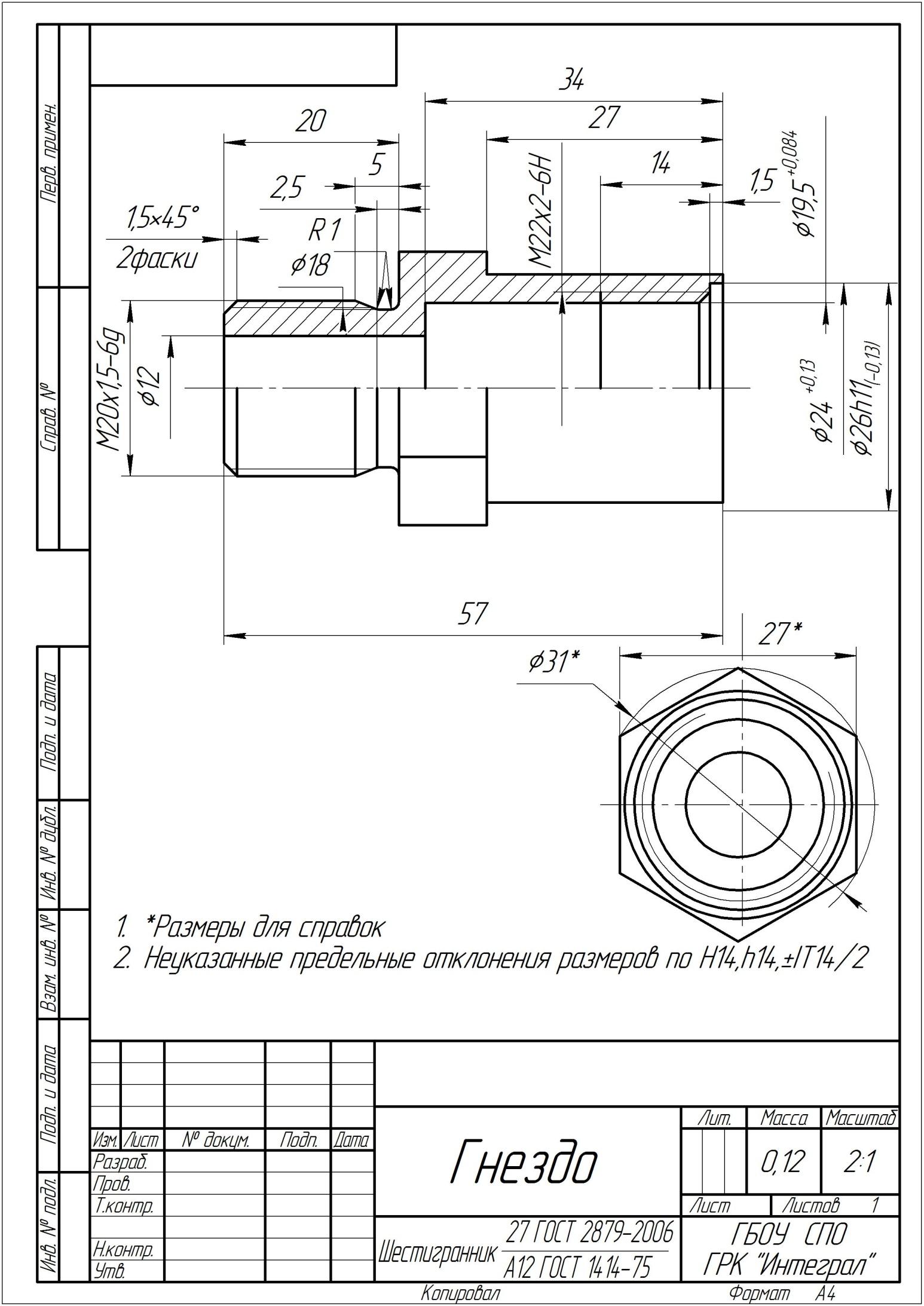

Чертежи приведены ниже. -Все варианты расположены по порядку (счет идет слева на право).
| № п/п | Фамилия имя отчество | вариант |
| 1 | Аббасов Виктор Александрович | 1 |
| 2 | Абрамян Сергей Георгиевич | 2 |
| 3 | Андреева Мария Сергеевна | 3 |
| 4 | Банников Евгений Олегович | 4 |
| 5 | Бернардт Анастасия Андреевна | 5 |
| 6 | Бурмасов Павел Владимирович | 6 |
| 7 | Горобец Сергей Дмитриевич | 7 |
| 8 | Готовчиков Александр Павлович | 8 |
| 9 | Еремин Валерий Васильевич | 9 |
| 10 | Захарян Арсен Арменович | 10 |
| 11 | Калицкий Даниил Иванович | 11 |
| 12 | Князев Никита Игоревич | 12 |
| 13 | Ковтаев Денис Витальевич | 13 |
| 14 | Костин Александр Алексеевич | 14 |
| 15 | Мартынов Александр Александрович | 15 |
| 16 | Паращак Елена Владимировна | 16 |
| 17 | Погосян Эдуард Гургенович | 17 |
| 18 | Проценко Дмитрий Сергеевич | 1 |
| 19 | Ратушная Татьяна Владимировна | 2 |
| 20 | Решетников Роман Владимирович | 3 |
| 21 | Русаков Никита Сергеевич | 4 |
| 22 | Сергейчев Данил Сергеевич | 5 |
| 23 | Чурилов Владимир Николаевич | 6 |
| 24 | Шкарпетов Дмитрий Андреевич | 7 |
Практическая №1
Задание
Написать конспект лекции.
Выполнить практическую по чертежу согласно индивидуальному заданию (варианту):
- записать в тетради название линий, используемых в данном чертеже;
- в каком масштабе вычерчена деталь;
-как называется деталь;
- из какого материала изготовлена деталь;
- сколько видов и какие даны на чертеже, для более полного представления о детали;
- из каких геометрических тел она состоит.
-габаритные размеры детали.
3. Ответить на вопросы
Расшифровать :ЕСКД, ЕСТД, ОСТ,ГОСТ,СТП,ISO.
Указать номера ГОСТов на
| Общие требования к выполнению конструкторских и технологических документов на печатающих и графических устройствах вывода ЭВМ. Основные надписи. Общие требования к текстовым документам. Текстовые документы. Основные требования к чертежам. Технические условия. Форматы. . Масштабы. Линии. . Шрифты чертежные. . Изображения - виды, разрезы, сечения. |
