ОП 03 группа 2-7 с 7 по 10.04

Урок № ___

Предмет: ОП 03 Электротехника

Дата проведения: 07.04.2020 год.

Преподаватель: Темирболатов М.Н.

Группа № 2-7

Тема урока: Трансформаторы

Трансформатор – статическое электромагнитное устройство, предназначенное для преобразования переменного электрического тока одного напряжения и определенной частоты в электрический ток другого напряжения и той же частоты.

Работа любого трансформатора основана на явлении электромагнитной индукции, открытой Фарадеем.

Назначение трансформаторов

Разные виды трансформаторов используются практически во всех схемах питания электрических приборов  и при передаче электроэнергии на большие расстояния.

Электростанции вырабатывают ток относительно небольшого напряжения – 220, 380, 660В. Трансформаторы, повышая напряжение до значений порядка тысяч киловольт, позволяют существенно снизить потери при передаче электроэнергии на большие расстояния, а заодно и уменьшить площадь сечения проводов ЛЭП.

Непосредственно перед тем как попасть к потребителю (например, в обычную домашнюю розетку), ток проходит через понижающий трансформатор. Именно так мы получаем привычные нам 220 Вольт.

Самый распространенный вид трансформаторов – силовые трансформаторы. Они предназначены для преобразования напряжения в электрических цепях. Помимо силовых трансформаторов в различных электронных приборах применяются:

• импульсные трансформаторы;

• силовые трансформаторы;

• трансформаторы тока.

Принцип работы трансформатора

Трансформаторы бывают однофазные и многофазные, с одной, двумя или большим количеством обмоток. Рассмотрим схему и принцип работы трансформатора на примере простейшего однофазного трансформатора.

Из чего состоит трансформатор? Во простейшем случае из одного металлического сердечника и двух обмоток. Обмотки электрически не связаны одна с другой и представляют собой изолированные провода.

Одна обмотка (ее называют первичной) подключается к источнику переменного тока. Вторая обмотка, называемая вторичной, подключается к конечному потребителю тока.

Когда трансформатор подключен к источнику переменного тока, в витках его первичной обмотки течет переменный ток величиной I1. При этом образуется магнитный поток Ф, который пронизывает обе обмотки и индуцирует в них ЭДС.

Бывает, что вторичная обмотка не находится под нагрузкой. Такой режимы работы трансформатора называется режимом холостого хода. Соответственно, если вторичная обмотка подключена к какому-либо потребителю, по ней течет ток I2, возникающий под действием ЭДС.

Величина ЭДС, возникающей в обмотках, напрямую зависит от числа витков каждой обмотки. Отношение ЭДС, индуцированных в первичной и вторичной обмотках, называется коэффициентом трансформации и равно отношению количества витков соответствующих обмоток.

Путем подбора числа витков на обмотках можно увеличивать или уменьшать напряжение на потребителе тока с вторичной обмотки.

Идеальный трансформатор

Идеальный трансформатор – трансформатор, в котором отсутствуют потери энергии. В таком трансформаторе энергия тока в первичной обмотке полностью преобразуется сначала в энергию магнитного поля, а далее – в энергию вторичной обмотки.

Конечно, такого трансформатора не существует в природе. Тем не менее, в случае, когда теплопотерями можно пренебречь, в расчетах удобно пользоваться формулой для идеального трансформатора, согласно которой мощности тока в первичной и вторичной обмотках равны.

Потери энергии в трансформаторе

Коэффициент полезного действия трансформаторов достаточно высок. Тем не менее, в обмотке и сердечнике происходят потери энергии, приводящие к тому, что температура при работе трансформатора повышается. Для трансформаторов небольшой мощности это не представляет проблемы, и все тепло уходит в окружающую среду – используется естественное воздушное охлаждение. Такие трансформаторы называют сухими.

В более мощных трансформаторах воздушного охлаждения оказывается недостаточно, и применяется охлаждение маслом. В этом случае трансформатор помещается в бак с минеральным маслом, через которое тепло передается стенкам бака и рассеивается в окружающую среду. В трансформаторах высоких мощностей дополнительно применяются выхлопные трубы – если масло закипает, образовавшимся газам нужен выход.

Базовые принципы действия

Схематическое устройство трансформатора. 1 — первичная обмотка, 2 — вторичная

Работа трансформатора основана на двух базовых принципах:

1. Изменяющийся во времени электрический ток создаёт изменяющееся во времени магнитное поле (электромагнетизм).

2. Изменение магнитного потока, проходящего через обмотку, создаёт ЭДС в этой обмотке (электромагнитная индукция).

На одну из обмоток, называемую первичной обмоткой, подаётся напряжение от внешнего источника. Протекающий по первичной обмотке переменный ток намагничивания создаёт переменный магнитный поток в магнитопроводе. В результате электромагнитной индукции переменный магнитный поток в магнитопроводе создаёт во всех обмотках, в том числе и в первичной, ЭДС индукции, пропорциональную первой производной магнитного потока, при синусоидальном токе сдвинутом на 90° в обратную сторону по отношению к магнитному потоку.

В некоторых трансформаторах, работающих на высоких или сверхвысоких частотах, магнитопровод может отсутствовать.

Форма напряжения во вторичной обмотке связана с формой напряжения в первичной обмотке довольно сложным образом. Благодаря этой сложности удалось создать целый ряд специальных трансформаторов, которые могут выполнять роль усилителей тока, умножителей частоты, генераторов сигналов и т. д.

Исключение — силовой трансформатор . В случае классического трансформатора переменного тока, предложенного П. Яблочковым, он преобразует синусоиду входного напряжения в такое же синусоидальное напряжение на выходе вторичной обмотки.

Контрольные вопросы

1.Трансформатор – это …?

2. Назначение трансформатора?

3.Основные принципы работы?

Адрес почты для ответов и вопросов:

mikailtemirbolatov@mail.ru

Урок № ____

Предмет: ОП 03 Электротехника

Дата проведения: 08.04.2020 год.

Преподаватель: Темирболатов М.Н

Группа № 2-7

Тема урока: Трехфазные генераторы

Трехфазными генераторами называются генераторы переменного тока, одновременно вырабатывающие несколько ЭДС одинаковой частоты, но с различными начальными фазами. Совокупность таких ЭДС называется трехфазной системой ЭДС.

Многофазными цепями называются цепи переменного тока, в которых действуют многофазные системы ЭДС. Любая из цепей многофазной системы, где действует одна ЭДС, называется фазой.

Наибольшее распространение получили трехфазные системы. История их возникновения и развития связана с изобретением М.О. Доливо-Добровольским трехфазного асинхронного двигателя и трехфазного трансформатора.

Трехфазные системы имеют ряд преимуществ перед другими системами (однофазными и многофазными):

- они позволяют легко получить вращающееся магнитное поле (на этом основан принцип работы разных двигателей переменного тока).

- трехфазные системы наиболее экономичны, имеют высокий КПД.

- конструкция трехфазных двигателей, генераторов и трансформаторов наиболее проста, что обеспечивает их высокую надежность.

- один трехфазный генератор позволяет получать два различных (по величине) напряжения.

Современные электрические системы, состоящие из генераторов, электростанций, трансформаторов, линий передачи электроэнергии и распределительных сетей, представляют собой в подавляющем числе случаев трехфазные системы переменного тока.

Трехфазная система электрических цепей представляет собой совокупность электрических цепей, в которых действуют три синусоидальные ЭДС одной и той же частоты, сдвинутые друг относительно друга по фазе и создаваемые общим источником энергии. Каждая из цепей, входящих в трехфазную цепь, принято называть фазой. В данном случае не следует путать понятие фазы в многофазной системе с понятием начальной фазы синусоидальной величины.

В зависимости от числа фаз цепи бывают однофазные, двухфазные, трехфазные, шестифазные и т.д. Трехфазные цепи более экономичны чем однофазные.

Трехфазная цепь включает в себя источник (генератор) трехфазной ЭДС, проводники, потребители (приемники) трехфазной электрической энергии.

Принцип работы

В основе работы трехфазного генератора лежит закон Фарадея – закон электромагнитной индукции, который гласит, что электродвижущая сила будет обязательно индуцироваться во вращающейся прямоугольной рамке, которая установлена между двумя магнитами. При этом делается оговорка, что магниты будут создавать вращающееся магнитное поле. Направление вращения и рамки, и магнитного поля обязательно совпадают. Но электродвижущая сила будет возникать и в том случае, если рамка останется неподвижной, а внутри нее вращать магнит.

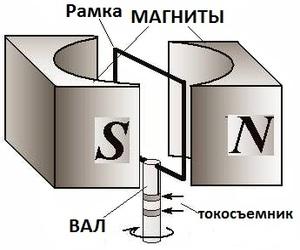

Чтобы разобраться, как работает генератор, обратите внимание на рисунок ниже. Это простейшая схема его работы.

Здесь хорошо видны магниты с разными полюсами, рамка, вал и токосъемные кольца, с помощью которых производится отвод тока.

Конечно, это просто схема, хотя лабораторные генераторы так и создавались. На практике же обычные магниты заменяют электромагнитами. Последние – это медная обмотка или катушки индуктивности. Когда по ним проходит электрический ток, образуется необходимое магнитное поле. Такие генераторы установлены во всех автомобилях (это для примера), чтобы их запустить, под капотом устанавливается аккумулятор, то есть, источник постоянного тока. Некоторые модели генераторов запускаются по принципу самовозбуждения или при помощи маломощных генераторов.

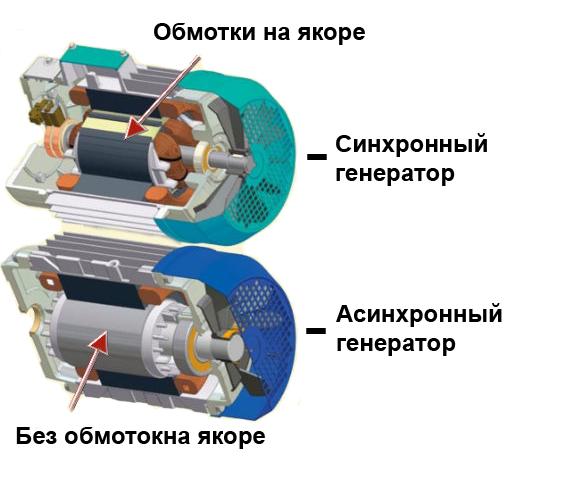

В основе классификации заложен принцип действия, поэтому эти агрегаты переменного тока делятся на два класса:

• Асинхронные. Это самые надежные в работе, небольших размеров и веса, простых по конструкции генераторы. Они прекрасно справляются с перегрузками и коротким замыканием. Правда, необходимо учитывать, что данный вид сразу же выходит из строя, если на него будет действовать большая перегрузка. К примеру, пусковой ток электрооборудования. Поэтому стоит учитывать этот факт, для чего придется приобретать генератор мощностью большей раза в три или четыре, чем потребляемая мощность оборудования при запуске.

• Синхронные. А вот этот вид легко справляется с краткосрочными нагрузками. Такой генератор может выдержать перегруз раз в пять или шесть. Правда, высокой надежностью он не отличается по сравнению с асинхронным вариантов, к тому же он является обладателем больших размеров и массы.

Конечно, в данном разделении лежит принцип работы агрегата. Но есть и другие критерии.

• Однофазный.

• Двухфазный.

• Трехфазный.

• Многофазный (обычно шесть фаз).

• Сварочный.

• Линейный.

• Индукционный.

• Стационарный.

• Переносной.

Устройство трехфазного генератора

В принципе, устройство трехфазного генератора переменного тока достаточно простое. Это корпус с двумя крышками с противоположных сторон. В каждой из них проделаны отверстия для вентиляции. В крышках устроены ниши под подшипники, в которых вращается вал. На передний конец вала устанавливается передаточный элемент. К примеру, на автомобильном генераторе установлен шкив, с помощью которого вращение передается от двигателя внутреннего сгорания на генератор. На противоположном конце вала производится передача электрического тока, ведь вал в этом случае выступает как электромагнит с одной обмоткой.

Передача производится через графитовые щетки и токосъемные кольца (они из меди). Щетки соединены с электрорегулятором (по сути, это обычное реле), который регулирует подачу напряжение 12 вольт с требуемыми отклонениями. Самое важное, что реле не повышает и не понижает напряжение в зависимости от скорости вращения самого вала.

Так вот если говорить о трехфазных генераторах переменного тока, то это три вот таких однофазных. Только трехфазный агрегат имеет обмотку не на роторе (валу), а в статоре. И таких обмоток три, которые сдвинуты относительно друг друга по фазе. Вал, как и в первой конструкции, выполняет функции электромагнита, который питается через контакты скользящего типа постоянным током.

Вращение вала создает в обмотках магнитное поле. Электродвижущая сила начинает индуцироваться, когда происходит пересечение магнитного поля обмоток с ротором. А так как обмотки располагаются на статоре симметрично, то есть, через каждые 120º, то соответственно и электродвижущая сила будет иметь одинаковое амплитудное значение.

Контрольные работы

1.Для чего нужен генератор?

2.Устройство трехфазного генератора?

3.В чем разница синхронного и асинхронного генератора?

Адрес почты для ответов и вопросов:

mikailtemirbolatov@mail.ru

Урок № ______

Предмет: ОП 03 Электротехника

Дата проведения: 09.04.2020 год.

Преподаватель: Темирболатов М.Н

Группа № 2-7

Тема урока: Генераторы и двигатели постоянного тока

Генератор постоянного тока преобразует механическую энергию в электрическую энергию постоянного тока. В основе его работы лежит явление электромагнитной индукции, т, е. наведение ЕДС в проводниках, движущихся в магнитном поле. Простейший генератор постоянного тока состоит из постоянного магнита (статор), между полюсами которого размещена рамка (виток или секция) из проводникового материала (якорь). Концы рамки присоединены к двум медным изолированным полукольцам (простейший коллектор). На эти полукольца наложены две неподвижные щётки. Коллектор и щётки предназначены для преобразования наведенной в рамке переменной ЭДС в постоянную, а точнее в пульсирующую ЭДС, и для подключения якоря к внешней электричес кой цепи

Принцип действия генератора постоянного тока:

— ЭДС и ток в обмотке якоря; --- ЭДС и ток во внешней цепи

(на выходе) генератора.

Пульсирующий ток не всегда пригоден для практического применения. Пульсацию тока можно значительно уменьшить и сделать ток практически постоянным по величине, а не только по направлению, если на якоре установить не одну, а несколько секций, а наколлекторе столько же пластин.

Электродвигатель постоянного тока преобразует электрическую энергию постоянного тока в механическую энергию. В основе его работы, как и у генератора постоянного тока, лежит явление электромагнитной индукции. Следовательно, одна и та же машина постоянного тока, может работать как генератор и как электродвигатель. Разница между ними состоит в том, что к зажимам генератора подключается потребитель электрической энергии, а на зажимы электродвигателя подаётся питающее напряжение.

Общая конструктивная схема машин постоянного тока одинакова, но отдельные узлы могут иметь разную конструкцию, в зависимости от назначения машины (рис 2).

Устройство машины постоянного тока.

Основные части машины постоянного тока:

1). Статор – неподвижная часть.

2). Якорь – подвижная часть.

3). Два подшипниковых щита.

4). Щёткодержатель со щётками.

Статор предназначен для создания магнитного поля и является механической основой машины. Он состоит из станины 8 и главных полюсов. Станина служит для крепления главных полюсов и подшипниковых щитов. В нижней части станины имеются лапы 11 для крепления машины к фундаментной плите, по окружности - отверстия для крепления главных полюсов, а в верхней части – рым-болт 13 для транспортировки и установки машины. Станину изготовляют из стали, чугуна, алюминиевых сплавов, пластмассы. Главные полюса (полюса возбуждения) представляют собой электромагниты или постоянные магниты и служат для создания постоянного магнитного поля возбуждения. Электромагнит постоянного тока состоит из сердечника 6 (набирается из штампованных пластин листовой конструкционной или электротехнической стали) и полюсной катушки 7 (наматывается медным обмоточным проводом).

Якорь состоит из вала 1, сердечника 5 с обмоткой и коллектора 3. Вал изготовляют из конструкционной стали. На нём крепится сердечник и коллектор, а иногда и вентилятор для охлаждения машины. Сердечник набирается из штампованных, изолированных друг от друга пластин электротехнической стали, а в имеющиеся на поверхности пазы, укладывают обмотку якоря. Обмотку выполняют медным изолированным проводом круглого или прямоугольного сечения. После укладки обмотки пазы закрывают клиньями из дерева, текстолита, гетинакса или накладывают бандаж. Коллектор 3 является одним из сложных узлов машины постоянного тока, Он состоит из пластин трапецеидальной формы из твёрдой меди или бронзы, нижняя часть которых имеет форму «ласточкина хвоста», и миканитовых изоляционных прокладок между ними. Коллекторные пластины вместе с прокладками между ними закрепляют пластмассой или стальными конусными шайбами, стянутыми винтами. Верхняя часть коллекторной пластины называется «петушком» Она имеет продольный паз, в который закладывают выводы обмоток и затем их пропаивают.

Подшипниковые щиты: передний 2 (со стороны коллектора) и задний 9. Они имеют в центральной части расточки под подшипники 12. На переднем подшипниковом щите расположен люк с крышкой для осмотра коллектора и щёток, не разбирая машины. На валу со стороны заднего подшипникового щита имеется вентилятор 10.

Щёткодержатель 4 состоит из обоймы, в которую помещают щётку, и курка, передающего давление пружины на щётку. Щёткодержатели крепят на переднем подшипниковом щите.

Особенности и устройство генераторов постоянного тока

Рис. 2 Рамка с током вращается в магнитном поле, токосъём происходит щётками с полуколец.

Рис. 3     Переменный синусоидальный ток     Пульсирующий ток, снимаемый с двух полуколец     Выпрямленный и сглаженный ток, снимаемый с якоря с большим количеством контуров и коллекторных пластин

В генераторах постоянного тока неподвижны магниты, создающие магнитное поле и называемые катушками возбуждения, а вращаются катушки, в которых индуцируется электродвижущая сила и с которых производится съём тока. Другая, главная особенность, состоит в способе съёма тока с катушек, который основан на том, что если концы активных сторон контура присоединить не к контактным кольцам (как это делается в генераторах переменного тока), а к полукольцам с изолированными промежутками между ними (как показано на рисунке 2) то тогда рамка с током будет давать во внешнюю цепь выпрямленное электрическое напряжение.

При вращении контура вместе с ним вращаются и полукольца вокруг их общей оси. Токосъём с полуколец осуществляется щётками. Так как щётки неподвижны, то они попеременно соприкасаются то с одним, то с другим полукольцом. Обмен полукольцами происходит в тот момент, когда синусоидальная электродвижущая сила в контуре переходит через своё нулевое значение. В результате каждая щётка сохраняет свою полярность неизменной. Если на полукольцах имеется некоторое синусоидальное напряжение, то на щётках оно уже становится выпрямленным (в данном случае пульсирующим). На практике в генераторах постоянного тока применяют не один проволочный контур, а значительно их большее количество, вывод от каждого конца каждого контура присоединяется к собственной контактной пластине, отделённой от соседних пластин изолирующими промежутками. Совокупность контактных пластин и изолирующих промежутков называется колле́ктор, контактная пластина носит название колле́кторная пласти́на. Весь узел в сборе (коллектор, щётки и держатели щёток) называется щёточно-колле́кторный у́зел. Материал, из которого изготавливают изолятор между коллекторными пластинами подбирается таким образом, чтобы его твёрдость приблизительно равнялась твёрдости коллекторных пластин (для равномерного износа). Применяется, как правило, миканит (прессованная слюда). Коллекторные пластины, как правило, изготавливают из меди.

Ярмо (статор) шестиполюсного генератора постоянного тока. Видны полюсные наконечники особой формы.

Якорь генератора постоянного тока, цилиндр среднего диаметра — коллектор.

Остов (статор) генератора называется ярмо́. К ярму прикреплены сердечники электромагнитов, крышки с подшипниками, в которых вращается вал генератора. Ярмо изготавливается из ферромагнитного материала (литая сталь). На сердечники электромагнитов насажены катушки возбуждения. Чтобы придать магнитным линиям магнитного поля необходимое направление, сердечники электромагнитов снабжаются полюсными наконечниками. Электромагниты, питаемые постоянным током (током возбуждения) создают в генераторе магнитное поле. Катушка возбуждения состоит из витков медной изолированной проволоки, намотанной на каркас. Обмотки катушек возбуждения соединены друг с другом последовательно таким образом, что любые два соседних сердечника имеют разноимённую магнитную полярность.

Вращающаяся часть генератора (ротор) называется я́корь. Сердечник якоря изготавливается из электротехнической стали. Во избежание потерь на вихревые токи сердечник якоря собирается из отдельных стальных листов зубчатой формы, которые образуют впадины (пазы). Во впадины укладывается якорная (силовая) обмотка. В маломощных генераторах якорная обмотка изготавливается из медной изолированной проволоки, в мощных — из медных полос прямоугольной формы. Чтобы под действием центробежных сил якорная обмотка не была вырвана из пазов её закрепляют на сердечнике бандажами. Обмотка якоря наносится на сердечник так, что каждые два активных проводника, соединённых непосредственно и последовательно друг с другом, лежат под разными магнитными полюсами. Обмотка называется волновой, если провод проходит поочерёдно под всеми полюсами и возвращается к исходному полюсу, и петлевой, если провод, пройдя под «северным» полюсом, а затем под соседним «южным» полюсом, возвращается на прежний «северный» полюс.

Чтобы пластины коллектора и изолирующие миканитовые (слюдяные) пластины между ними не были вырваны центробежными силами из своих гнёзд — в нижней части они имеют крепление «ласточкин хвост».

Щётки, как правило, изготавливают из графита. Минимальное число щёток в генераторе постоянного тока равно двум: одна является положительным полюсом генератора (положительная щётка), другая — отрицательным полюсом (отрицательная щётка). В многополюсных генераторах число пар щёток обычно равняется числу пар полюсов, что обеспечивает лучшую работу генератора. Щётки одинаковой полярности (одноимённые щётки) электрически соединены друг с другом.

Щётка одновременно перекрывает две или три коллекторные пластины, это уменьшает искрение на коллекторе под щётками (улучшается коммутация).

Щёткодержатель обеспечивает постоянный прижим щёток вогнутой стороной к цилиндрической поверхности коллектора.

Контрольные вопросы

1.Принцип работы генератора постоянного тока?

2.Устройство генератора?

3.Для чего нужен статор и ротор?

Адрес почты для ответов и вопросов:

mikailtemirbolatov@mail.ru

Урок № ______

Предмет: ОП 03 Электротехника

Дата проведения: 10.04.2020 год.

Преподаватель: Темирболатов М.Н

Группа № 2-7

Тема урока: электрические провода

Характеристики проводов и кабелей, на которые следует обратить внимание при выборе

Сразу оговорим, что речь идёт о бытовом силовом кабеле или проводе с вольтажом 220/380 В для передачи электротока в домашней сети. Все остальные виды вроде нагревательных, телевизионных, компьютерных и прочих сейчас мы не рассматриваем.

Общий список характеристик выглядит так:

• материал жилы;

• конструкция;

• сечение;

• толщина жильной изоляции;

• толщина оболочки;

• маркировка;

• расцветка жил;

• упаковка;

• сертификат;

• состояние продукции.

1. Материал и конструкция

По составу жилы, кабельная продукция делится на медную и алюминиевую. Изделия из меди более надёжные, сопротивление ниже, показатели тока выше, нагрев меньше, если сравнивать с алюминиевым равного сечения. Кроме того, медь меньше окисляется, более пластичная, а значит, кабель служит дольше без потери свойств и характеристик.

Внимание! Делать проводку в квартире алюминиевый кабель запрещено согласно требованиями ПУЭ (правила устройства электроустановок).

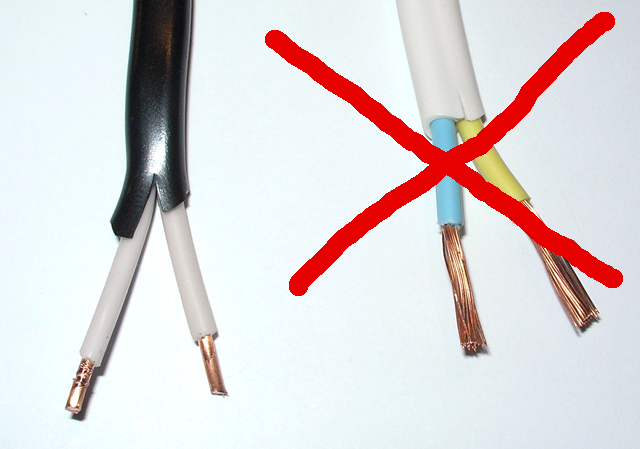

По конструкции выпускаются одножильные (однопроволочные) и многожильные (многопроволочные) кабели и провода. Одножильные разновидности более жёсткие и негибкие, особенно с большим сечением проводника.

Отвечая на вопрос, «какой провод использовать для проводки под штукатурку», можно сказать, что теоретически подойдёт и одножильный однопроволочный медный кабель. Штукатурка создаст дополнительную защиту для такого проводника. Но фактически, никто не прокладывает домашнюю электросеть однопроволочным проводом.

Многопроволочный одножильный  кабель мягче и пластичнее. Он хорошо переносит перегибы, повороты и годится как для открытой проводки, так и для скрытой под штукатурку. Именно трехжильный однопроволочный используют сейчас для прокладки в квартирах.

Внимание! Не путайте кабели, в которых каждая жила состоит из одного проводника, с проводами, где жила изготавливается из нескольких проводников. Многопроволочные кабельные изделия запрещены для стационарной прокладки в квартире из-за высокой пожароопасности

2. Сечение кабеля для проводки в квартире

Измеряется в «квадратах», то бишь квадратных миллиметрах и показывает пропускную способность. У медного кабеля один «квадрат» пропускает 8-10 Ампер тока, у алюминиевого лишь 5 А. Для безопасной работы проводник следует подбирать с запасом пропускной способности, что обеспечивает нагрев провода в пределах допустимой величины или говоря проще, чтобы от нагрузки не «поплыла» изоляция. Кроме того, при скрытой проводке надо учитывать, что она слабее охлаждается, а значит, запас сечения должен это компенсировать.

Внимание! Не путайте сечение кабеля с его диаметром, это две большие разницы! Диаметр можно измерить линейкой, а лучше штангенциркулем

Ещё запомните, что выбор кабеля для проводки в квартире всегда идёт с округлением в большую сторону. Если при расчёте получается 2.3 «квадрата», выбирается кабель два с половиной, а не два «квадрата».

В идеале, сечение должно совпадать с маркировкой на бирке кабеля, но фактически оно часто отличается в меньшую сторону. Небольшие расхождения допустимы, потому что кабель сертифицируется по сопротивлению, а не сечению жилы. Если расхождения существенны, это брак. Опытный электрик увидит его визуально, а вы можете измерить диаметр жилы и рассчитать сечение для интереса или помощи другу, который самостоятельно решит купить кабель для квартирной электропроводки.

Некоторые электрики советуют взять кабель с номиналом выше расчётного. Например, 4 «квадрата», вместо 2.5, чтобы покрыть «недостачу» сечения, если таковая окажется. Но, тогда придётся рассчитывать соответственно защиту проводки и ставить правильные автоматы и УЗО.

Совет! Мы рекомендуем на электропроводку в квартире сечение проводов из меди от 1.5 до 2.5 кв. мм. На розетки пускать два с половиной «квадрата» и полтора - на освещение.

3. Толщина жильной изоляции

Каждая жила в многожильном или одножильном кабеле имеет изоляцию из ПВХ пластиката обычного типа или с пониженной горючестью, также используются полимеры и сшитый полиэтилен. Толщину изоляции регулируют ГОСТы и она должна быть достаточной. Для бытовых кабелей (номинальное напряжение до 660В) сечением 1.5 и 2.5 мм² толщина изоляционного слоя по нормативу - 0.6 мм. Допускается отклонение, но изоляция не должна быть тоньше 0.44 мм.

Проще говоря, есть промежуток толщин, куда должна «вписываться» изоляция, чтобы проводка служила надёжно и не было заморочек при монтаже. Нарушил ли производитель технологию — без микрометра не определишь, если не возишься с кабелями каждый день. Поэтому, если нет рядом опытного электрика — покупать нужно только в проверенных магазинах и кабели известных марок.

4. Толщина оболочки

Оболочка охватывает кабель поверх изолированных жил, фиксирует их и защищает. Сделана она, как и жильная изоляция, из ПВХ пластиката или полимера, но имеет большую толщину. Для многожильных кабелей толщина равна 1.8 мм, для одножильных — 1.4 мм. Так же возможны отклонения в меньшую сторону, но незначительные.

Изолирующая оболочка — обязательный элемент. Для любого кабеля квартирной проводки, даже с минимальной мощностью, «прописана» двойная изоляция. То есть сначала на жиле, а потом поверх неё. Это обеспечивает безопасность людей и предохраняет сам проводник от повреждений.

5. Маркировка

Это надпись на оболочке кабеля для монтажа электропроводки в квартире. Она содержит всю нужную информацию для выбора. Надпись пропечатывается или выдавливается при изготовлении кабельной продукции. Она должна быть чёткой, контрастной, хорошо читаемой.

В маркировке указывается:

• Марка изделия (кабеля или провода), в которой зашифрованы основные свойства и характеристики.

• Название завода-изготовителя.

• Год выпуска.

• Количество жил.

• Сечение.

• Номинал напряжения.

Надпись наносится по всей длине проводника с небольшими интервалами.

На ценнике и в каталогах интернет-магазинов обычно не указывают год выпуска и изготовителя и пишут маркировку в виде ВВГнг(ож)-0,66 кВ 3х1,5 или ВВГ, ВВГнг кабель 3х1,5.

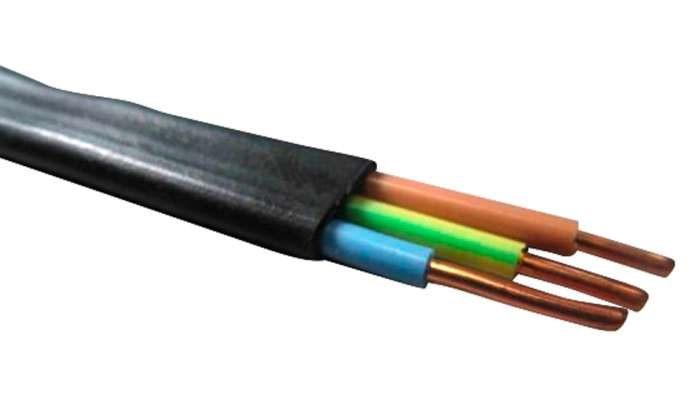

Расшифровывается как трёхжильный медный кабель с сечением жилы 1.5 «квадрата» (3х1,5), однопроволочное исполнение жилы (ож). Изоляция и оболочка из ПВХ-пластиката (ВВ), кабель гибкий (Г), негорючий (нг). Номинальное напряжение 660 Вольт.

Запомните! Буквенное обозначение марки кабеля начинается с материала жилы, для алюминия ставится всегда буква А, для меди — буква не указывается, поэтому все кабели марок ВВГ всех модификаций имеют медный проводник.

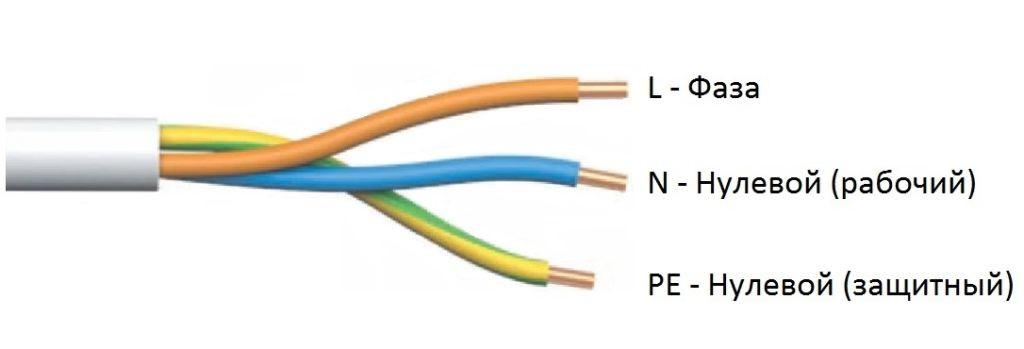

6. Расцветка жил

О расцветке нужно знать, что она или сплошная цветная, или нанесена полоса на оболочке вдоль всего кабеля шириной примерно в миллиметр. Это стандарт. Всё остальное, в виде размазни, пятен, полосочек поперёк — от лукавого. И говорит о том, что делали кабель в каком-то подвале непонятные люди.

По цветам жил есть таблица, которую знает любой опытный электрик. Там расписано, каким оттенком обозначаются основные жилы — фазные, нулевые, заземляющие. Сделано это для удобства при монтаже, чтобы видеть, куда какой проводник подсоединять. Фазные и рабочие проводники могут отличаться по расцветкам, «землю» же всегда «красят» в жёлто-зелёный цвет.

7. Упаковка

Стандартная для всех видов — это бухта или барабан. Бухты идут для продажи в магазины, на барабаны наматывают для оптовиков, строителей и прочих крупных закупщиков. В любом случае на кабель крепится бирка с описанием.

Содержимое бирки повторяет информацию надписи на оболочке с некоторыми дополнениями. В ней указывается:

• наименование завода или товарный знак изготовителя

• марка (обозначение) продукции

• ГОСТ или ТУ

• дата выпуска

• число отрезков с их длиной

• номер барабана

• вес проводника

• знак соответствия

• отметка ОТК.

Если вы пришли купить кабель для проводки в квартире целой бухтой в 100 м, бирку вы получите вместе с ней. Но если вам отрезают кусок, то ярлык не отдадут, его можно просто посмотреть.

8. Сертификат

Нужен для подтверждения, что кабель качественный. Обычно продукция имеет 2 документа — сертификат соответствия, отвечающий за годность кабеля как электромонтажного материала и сертификат пожарной безопасности. Вы можете попросить их у продавца для ознакомления. Документы должны быть заполнены с указанием ГОСТов на кабель и иметь действующий срок, например, до конца текущего года. Как правило, в документации указываются ТУ (технические условия) по ГОСТ и для кабельной продукции это равносильно соответствию ГОСТу.

9. Состояние

Это внешний вид силового провода. Обращайте внимание, как выглядит кабель, потому что за помятостями, сильными перегибами, сдавленностью скрывается внутренний брак. Жилы могу оказаться переломанными и даже замкнутыми друг на друга. Понятно, что укладывать такой материал нельзя, поэтому, не поленитесь осмотреть кабель в магазине, ещё до оплаты при самостоятельной покупке.

Контрольные вопросы

1.Для чего нужны провода?

2.Характеристики электропроводов?

3.Какие жилы подразделяют по составу?

Адрес почты для ответов и вопросов:

mikailtemirbolatov@mail.ru
