Содержание
1. | Пояснительная записка. | 3 |
2. | Основная часть. | 5 |
3. | Заключение. | 11 |
4. | Источники информации. | 12 |
Пояснительная записка
Данная методическая разработка предназначена для ознакомления с интерфейсом программы программирования Arduino ID учащимися 1 года обучения, получения навыков программирования платформ на специальном языке программирования. Содержание методической разработки содержит описание консоли и панели инструментов и иллюстрирует их использование в примерах и фрагментах кода с пояснениями. Методическая разработка содержит примеры подключений различных модулей.
Методическая разработка является частью приложения к образовательной программе «Робототехника», рассчитана на учащихся 12 – 15 лет и направлена на достижение следующих целей и задач:
Образовательные:
работа в среде программирования Arduino ID через ПК;
составление сложных программ и загрузка в контроллер.
Развивающие:
развитие интереса и склонностей в области программирования;
развитие навыков при работе в открытой среде программирования Arduino ID.
Воспитывающие:
воспитание всестороннего интереса к робототехнике, творческого отношения к труду;
воспитание чувства взаимоуважения между кружковцами.
Для освоения руководства по структуре команд, синтаксису языка программирования и составление программного кода в среде программирования Arduino ID предлагается следующая методика изучения:
повторение изученного материала методической разработки «Среда программирования Arduino ID. Часть 1»
повторение знаний физических основ электричества в рамках школьного курса по физике;
использование персонального компьютера;
самостоятельное создание программного кода для контроллера по алгоритму.
Сохраняя общую направленность материала, определяемую предлагаемой методической разработкой, преподаватель, должен иметь свой авторский демонстрационный материал (готовые проекты, фото и видео материал) [4, 5, 6]. Учащийся может использовать данную методическую разработку как шаблон, для создания своей научно - исследовательской работы в области программирования.
Основная часть
Сейчас, с появлением устройств, дающих возможность работать с микроконтроллерами без наличия серьезной материальной базы и знания многих предметов, все изменилось. Примером такого устройства может служить платформа Arduino IDE итальянских разработчиков [7, 9, 3 стр 157].
Среда разработки Arduino ID состоит из следующих компонентов (рисунок 1):
Текстовый редактор кода программы (1);
Область сообщений (2);
Консоль (3);
Панель инструментов (4);
Панель с часто используемыми командами (5).
Рисунок 1.
Написанная в среде Arduino ID программа называется «скетч». Сама программа пишется в текстовом редакторе [8]. В области сообщений выводятся ошибки и пояснения. В консоли отображается полный отчёт о компиляции программы, различные ошибки, подсказки и другая полезная информация. Панель инструментов представляет собой набор полезных функций при разработке программы. На панели с часто используемыми командами всего несколько кнопок, но они являются самыми основными при разработке программы.
Подробно останавливаться на предназначении каждого пункта меню мы не будем, а рассмотрим только самые необходимые функции.

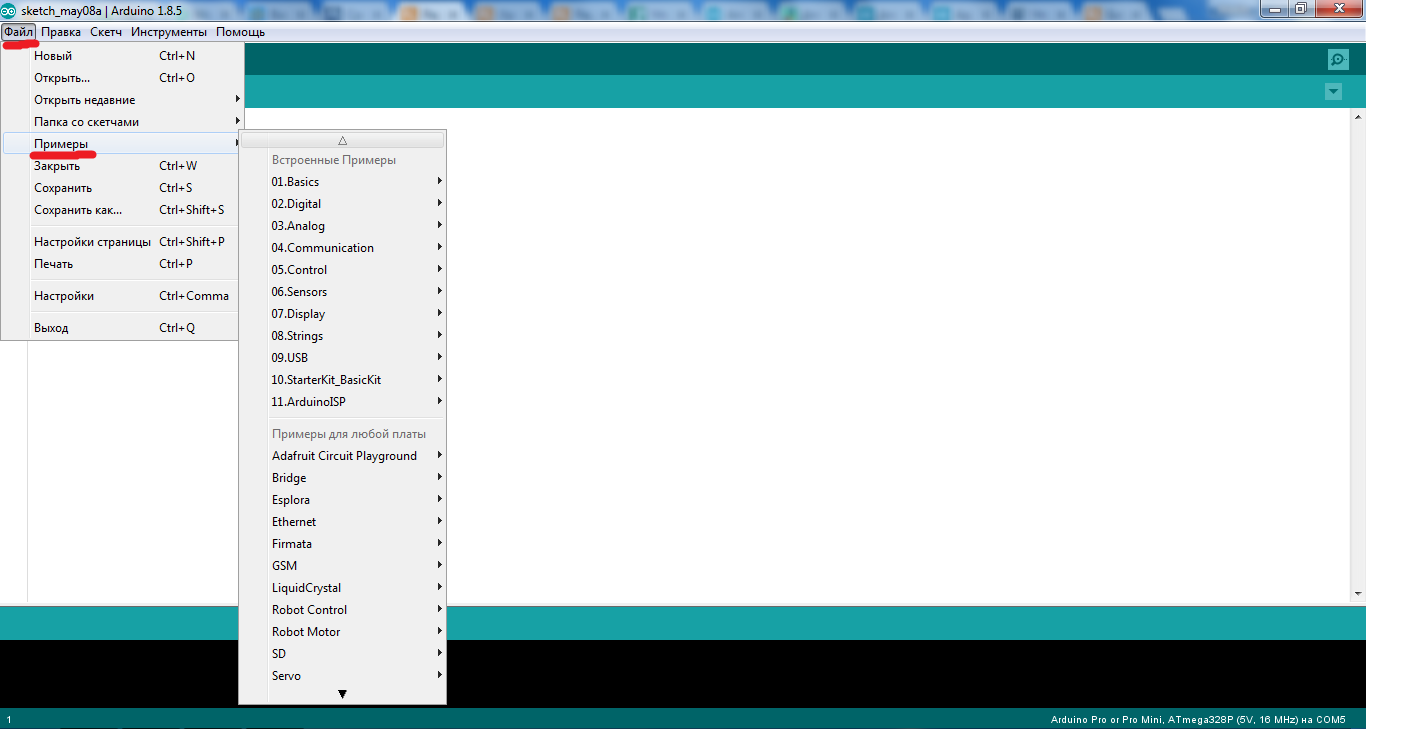

Одной из особенностей Arduino ID является довольно обширная база различных примеров, что очень удобно для начинающих (рисунок 2). Открыть пример можно из пункта меню Файл - Примеры.

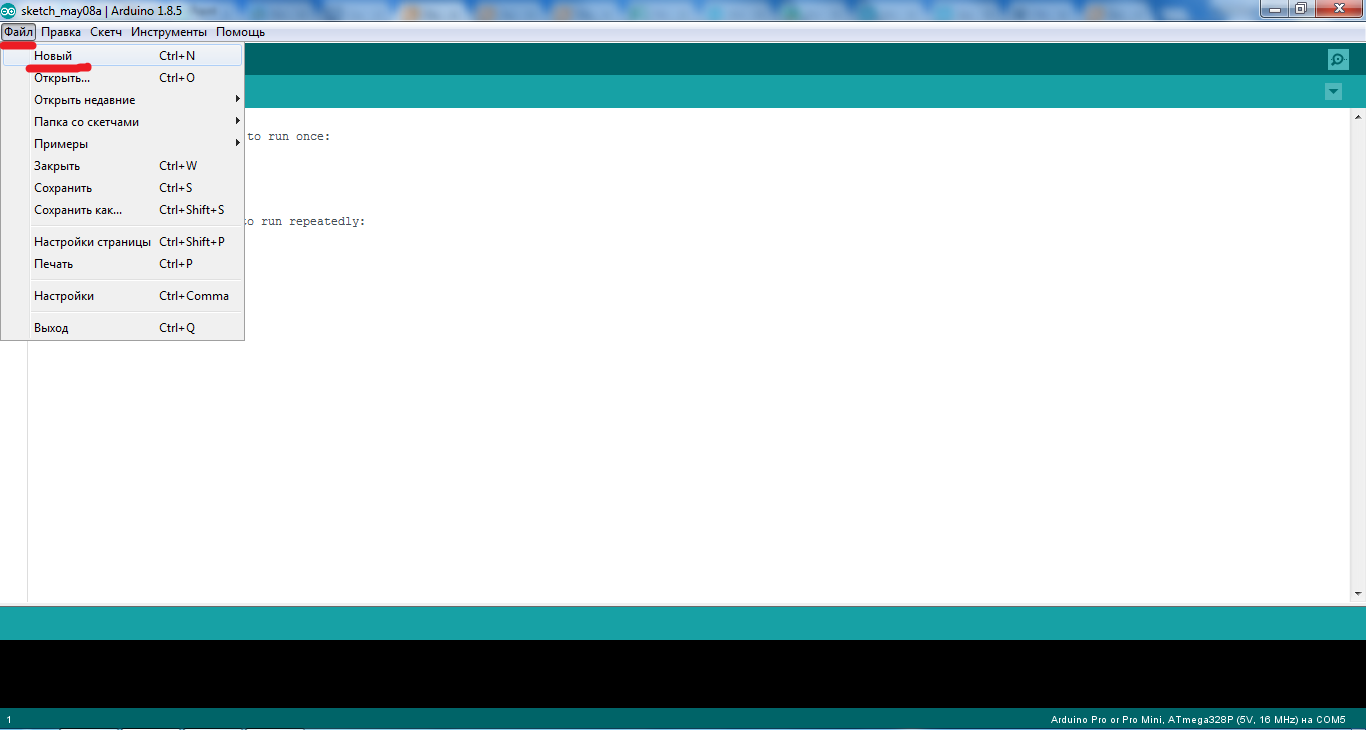

Создать новую программу можно из пункта меню Файл - Новый; (рисунок 3) и из панели с часто используемыми командами
Рисунок 2. Рисунок 3.

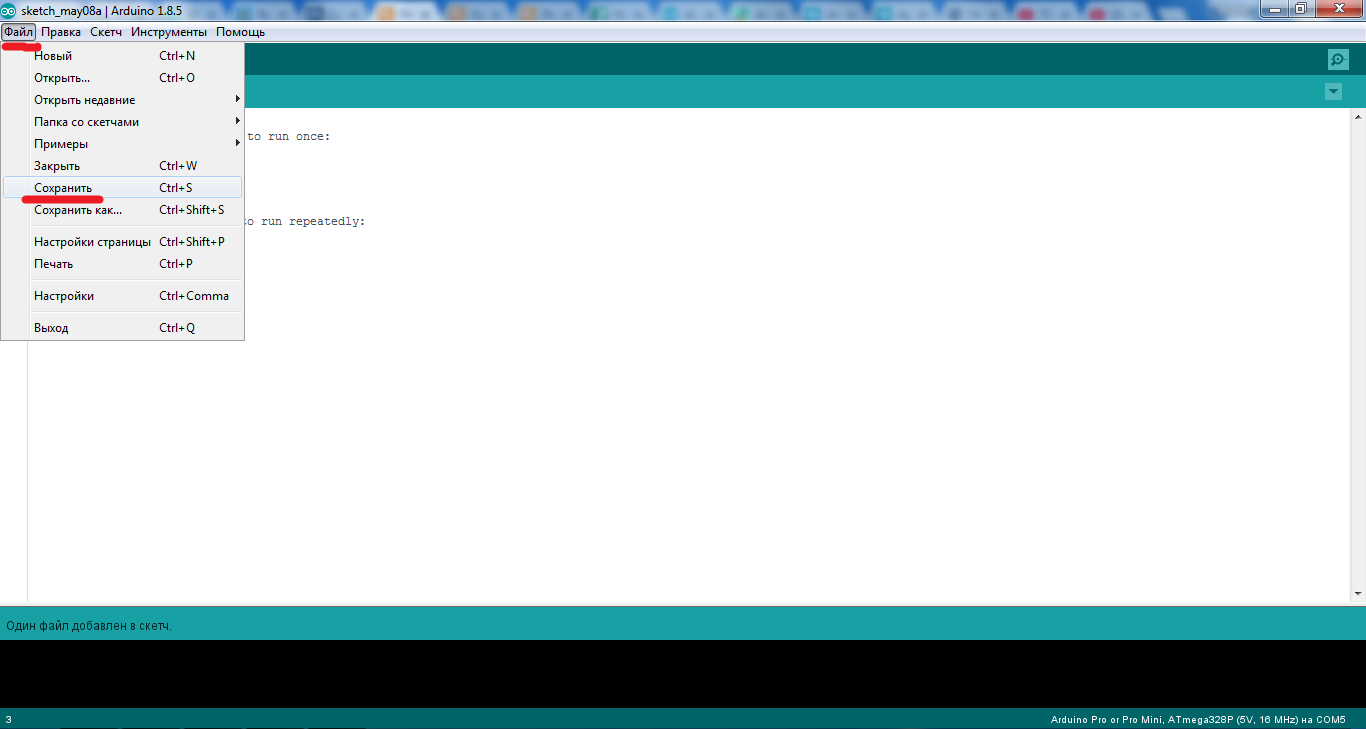

Допустим, мы написали программу. Далее нужно сохранить. Сделать это можно несколькими способами, из пункта меню Файл - Сохранить; из панели с часто используемыми командами (рисунок 4).
Рисунок 4. Рисунок 5.
Удобный редактор текста программы очень важен при разработке какой-либо программы. В редакторе присутствуют все основные команды, необходимые при редактировании кода. Они находятся в меню Правка.

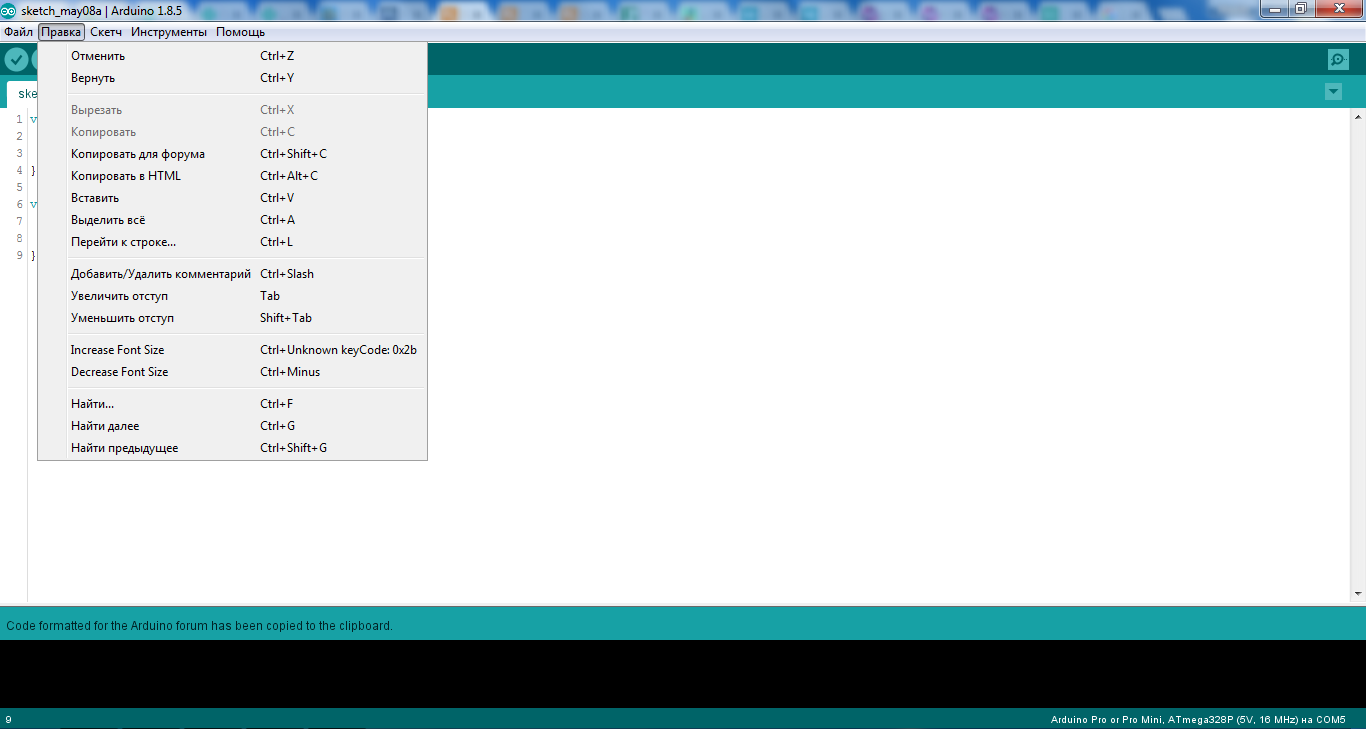

Давайте остановимся на основных командах, необходимых для редактирования программы (рисунок 5):
Копировать. Пункт меню Правка - Копировать или комбинация клавиш Ctrl + C;
Вставить. Пункт меню Правка - Вставить или комбинация клавиш Ctrl + V;
Вырезать. Пункт меню Правка - Вырезать или комбинация клавиш Ctrl + X;
Выделить всё. Пункт меню Правка - Выделить всё или комбинация клавиш Ctrl + A;
Найти. Пункт меню Правка - Найти или комбинация клавиш Ctrl + F;
Отменить. Пункт меню Правка - Отменить или комбинация клавиш Ctrl + Z;
Вернуть. Пункт меню Правка - Вернуть или комбинация клавиш Ctrl + Y;

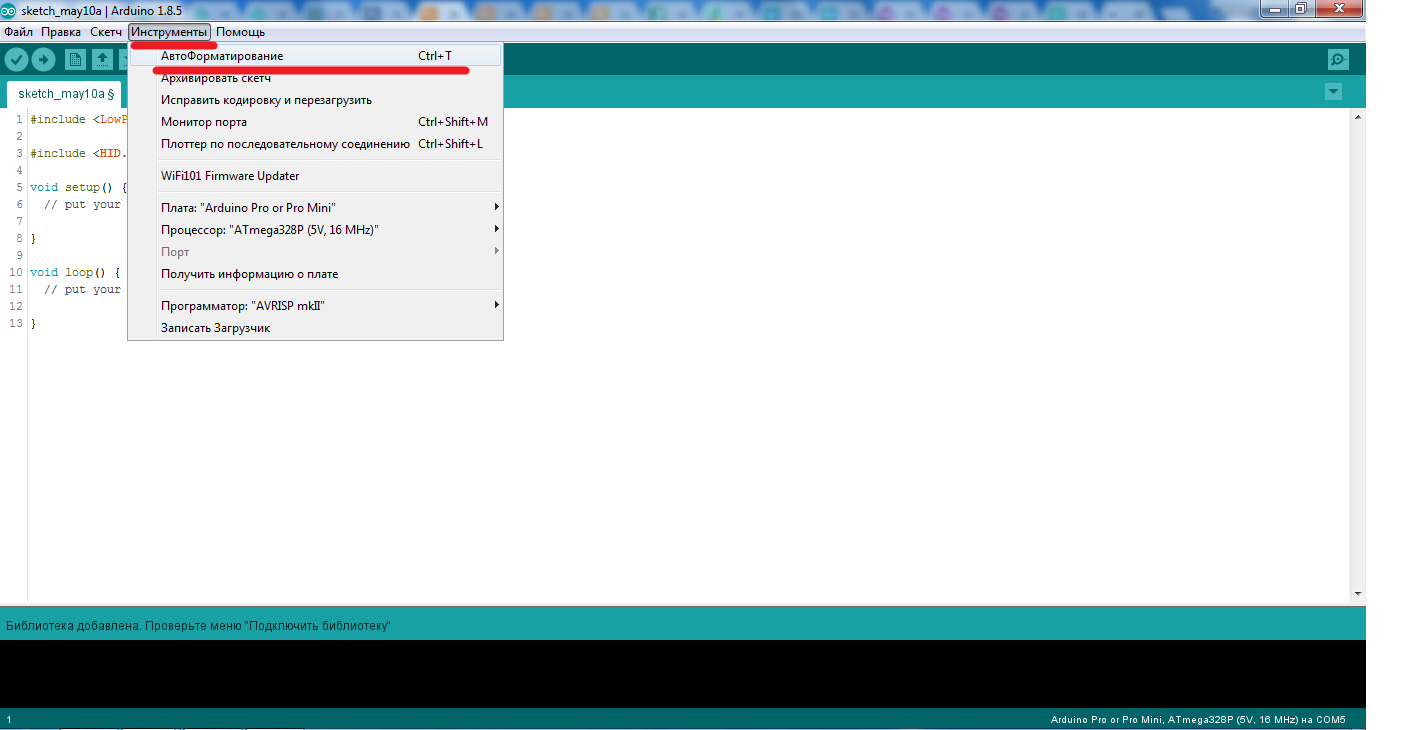

Пункт меню Инструменты - АвтоФорматирование или комбинация клавиш Ctrl + T. Эта команда позволяет исправить неточности в разметке программы и привести её в более читабельный вид (рисунок 6).
Рисунок 6. Рисунок 7.

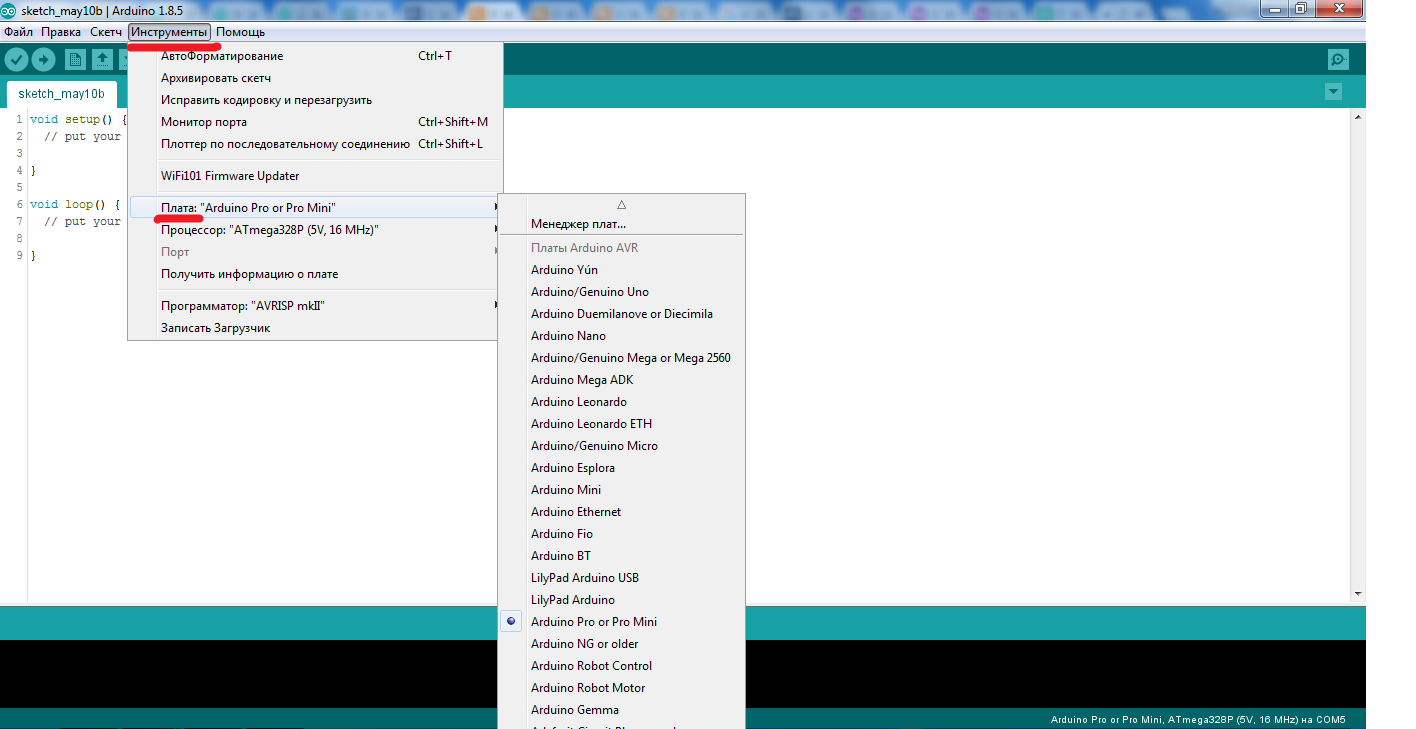

Существует довольно большое количество модулей Arduino [10]. Загружать написанную программу нужно именно в тот тип модуля, который подключён к компьютеру. Выбрать модуль можно в меню Инструменты - Плата (рисунок 7).

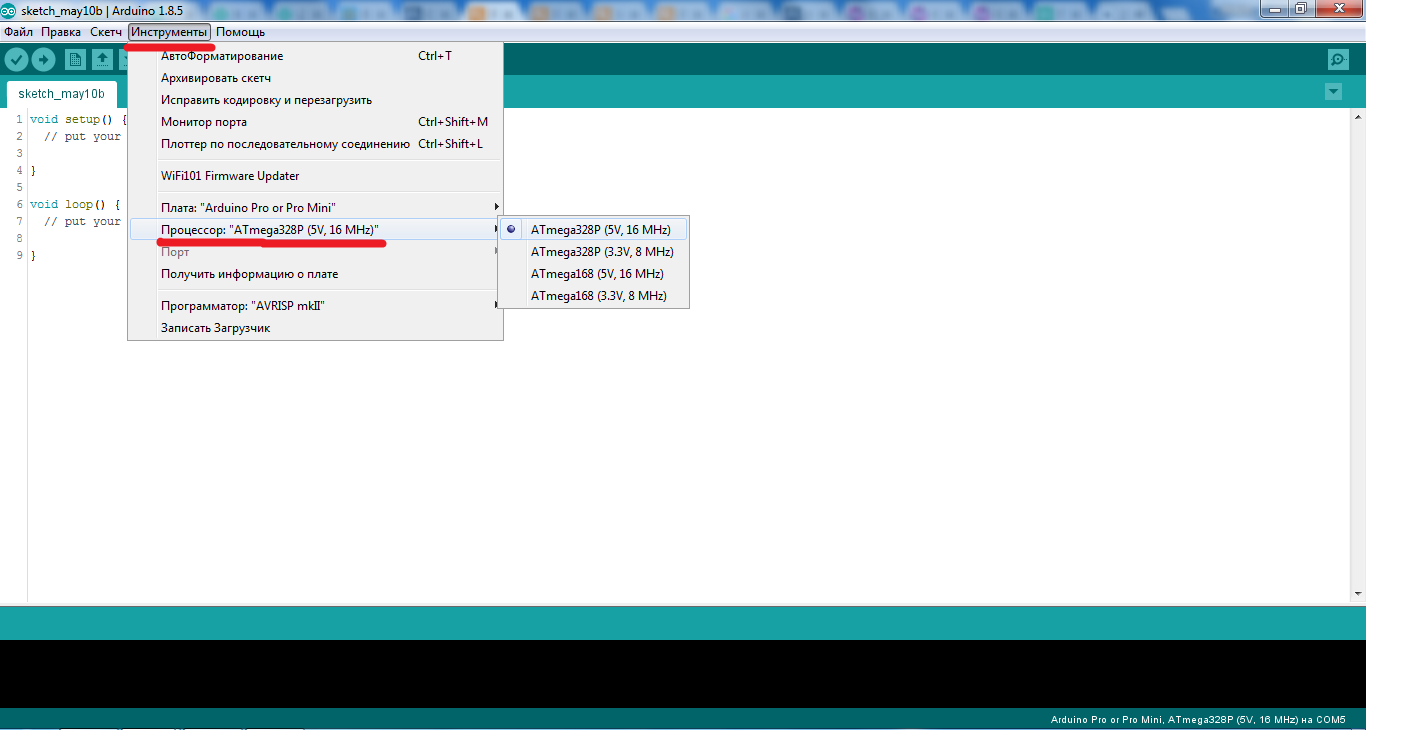

Далее необходимо выбрать тип контроллера, который установлен на модуле Arduino (на каждом контроллере есть маркировка). Это можно сделать в меню Инструменты - Процессор (рисунок 8).
Рисунок 8. Рисунок 9.

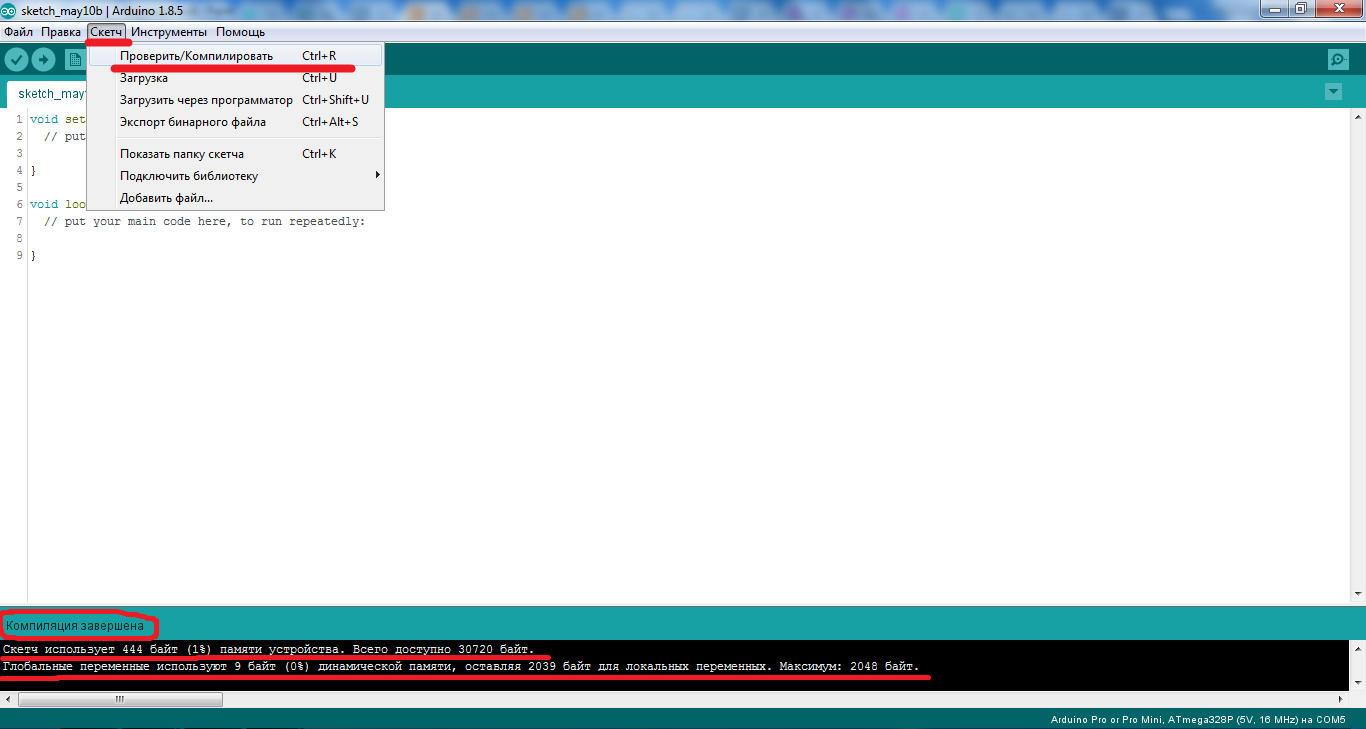

Теперь, когда выбран конкретный модуль Arduino, можно переходить к компиляции написанной программы (рисунок 9). Давайте разберёмся, что же такое компиляция. Если говорить простым языком и касательно среды Arduino IDE, то компиляция - это перевод написанной в IDE программы, в машинный код. Программа записывается в микроконтроллер именно в машинных кодах, а не в том виде, в котором она написана. Компиляция также помогает найти ошибки в программе, т.к. компиляция не будет выполнена, если в программе есть ошибки. Для компиляции написанной программы предусмотрено несколько способов: из пункта меню Скетч - Проверить/Компилировать; и из панели с часто используемыми командами .
Теперь, когда почти со всеми элементами среды Arduino IDE мы разобрались, можно приступать к финальному этапу - загрузке программы в модуль Arduino.

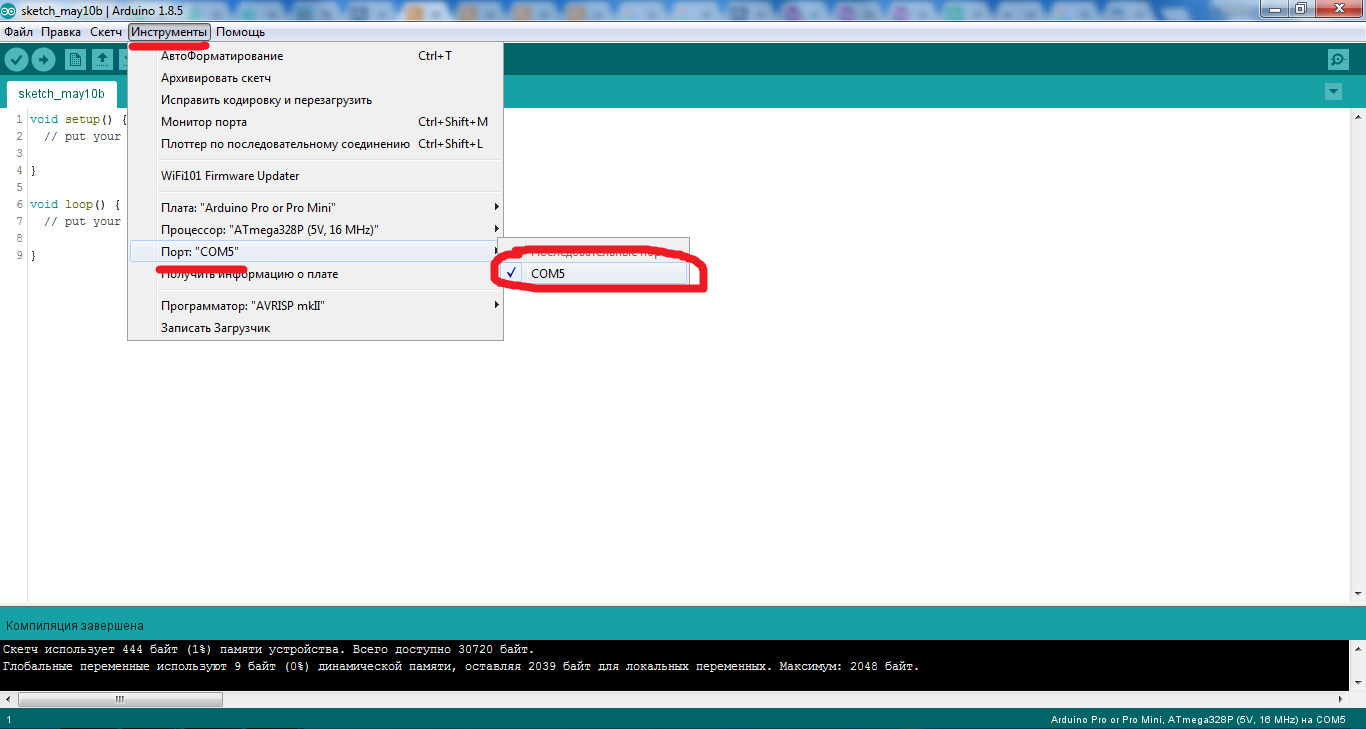

Прежде чем загружать программу, нужно выбрать порт, к которому подключён Ваш модуль Arduino. Выбрать его можно в меню Инструменты - Порт (рисунок 10).
Рисунок 10. Рисунок 11.

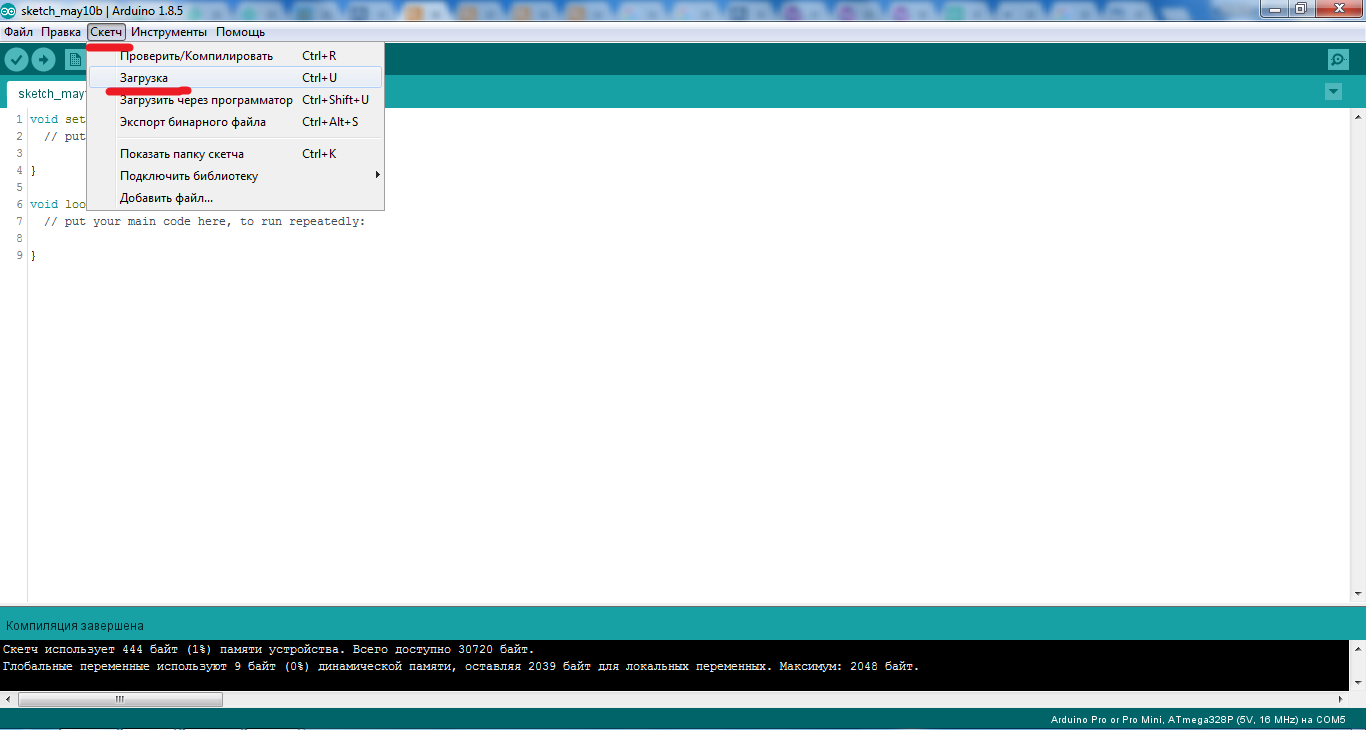

Когда выбран соответствующий модуль Arduino, нужный порт, процессор и программатор, можно приступать к загрузке программы (рисунок 11). Для этого в Arduino IDE предусмотрено несколько способов: из пункта меню Скетч - Загрузка; из панели с часто используемыми командами .
В процессе загрузки программы первым этапом код будет скомпилирован (проверен), а только потом, если не возникло ошибок, будет записан в модуль Arduino. При успешной загрузке программы в области сообщений появится сообщение об этом.
После загрузки программы в модуль Arduino, необходимо отключиться от последовательного порта.
Заключение
Данная методическая разработка была апробирована в робототехническом объединении учащимися 1 года обучения.
Конструкторские и изобретательские навыки при сборке и программировании проектов на платформе Arduino позволили проанализировать работу, усовершенствовать, и добавить свои конструкторские мысли в алгоритм работы [11]. Элементы соревновательного момента подтвердили наличие полученных первоначальных знаний о структуре языка программирования для платформ Arduino, умение самостоятельно написать программный код для современных систем управления в робототехнике [1, стр76].
