"Оптическая иллюзия"

Процесс создания калейдоскопа

Верхоланцев

Никита сп-21

Руководитель:

Хасанова Зоя Григорьевна

  Во время просмотра каких-либо роликов на экране можно наблюдать удивительные картинки калейдоскопа и любоваться красивыми картинками и узорами.

Калейдоскоп и сейчас является хорошим подарком. Стоимость калейдоскопа составляет 200-400 рублей, а авторский калейдоскоп может стоить очень много. Поэтому я решил изготовить калейдоскоп своими руками из подручного материала.

Предположения: каждый может изготовить свой калейдоскоп своими руками

Цель работы : калейдоскоп своими руками

Виды калейдоскопов.

Существует несколько основных разновидностей калейдоскопов.

-  Классические калейдоскопы  - эти калейдоскопы имеют разноцветную засыпку, которая перемещается при вращении корпуса калейдоскопа вокруг своей оси.

-  Гелевые калейдоскопы  ( масляные калейдоскопы ) - существуют в нескольких вариантах исполнения. Все варианты гелевых (масляных) калейдоскопов объединяет наличие в них гелеобразного вещества, в котором присутствует разноцветная засыпка, иногда в виде бисера, цветных стекол, фигурных элементов из фольги и других материалов. В них перед глазами возникает эффект движения благодаря перетеканию гелевого раствора с разноцветной засыпкой, который отражается в системе зеркал.

-  Калейдоскоп с вращающимися кольцами  больше известен в странах Востока, чем в России. Традиционная оптическая схема из трёх зеркал внутри отражает узоры, которые создаются вращением одного или двух колец на торце трубки.

-  Талейдоскопы  (или  теледоскопы ) - это приборы с традиционной оптической схемой, но не имеющие внутри цветной засыпки. Я выбрал классический калейдоскоп воздушный с 3 зеркалами.

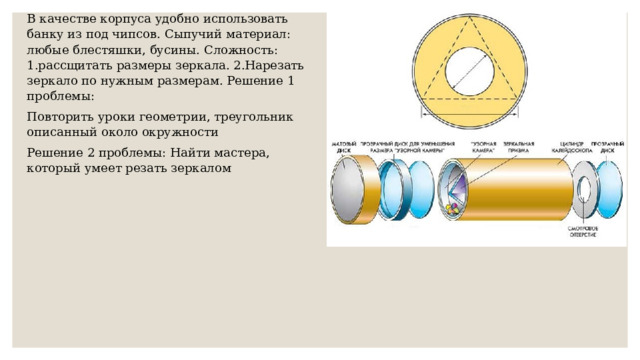

В качестве корпуса удобно использовать банку из под чипсов. Сыпучий материал: любые блестяшки, бусины. Сложность: 1.рассщитать размеры зеркала. 2.Нарезать зеркало по нужным размерам. Решение 1 проблемы:

Повторить уроки геометрии, треугольник описанный около окружности

Решение 2 проблемы: Найти мастера, который умеет резать зеркалом

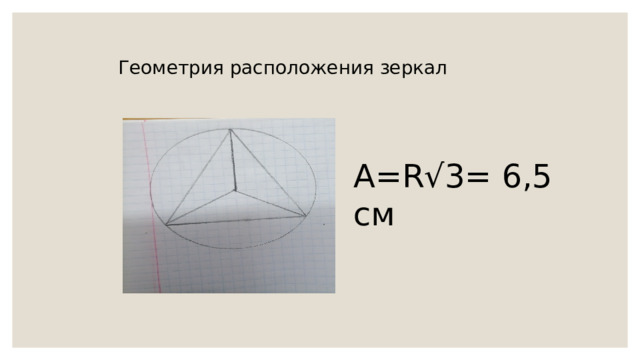

Геометрия расположения зеркал

A=R√3= 6,5 см

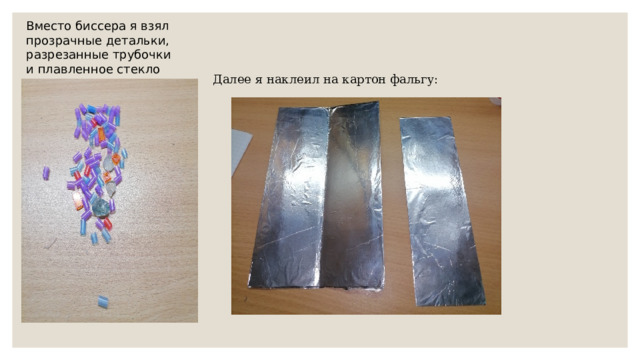

Вместо биссера я взял прозрачные детальки, разрезанные трубочки и плавленное стекло

Далее я наклеил на картон фальгу:

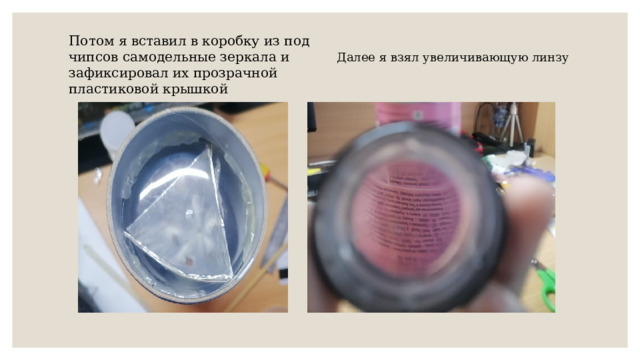

Потом я вставил в коробку из под чипсов самодельные зеркала и зафиксировал их прозрачной пластиковой крышкой

Далее я взял увеличивающую линзу

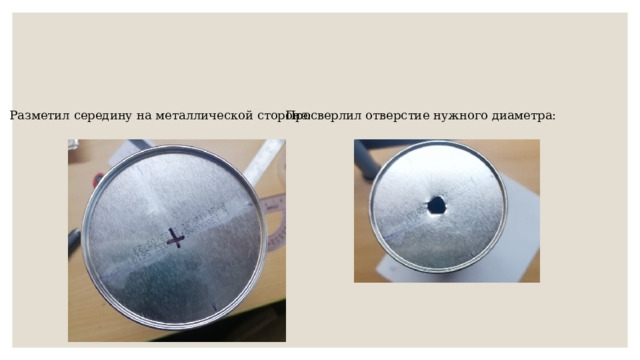

Разметил середину на металлической стороне:

Просверлил отверстие нужного диаметра:

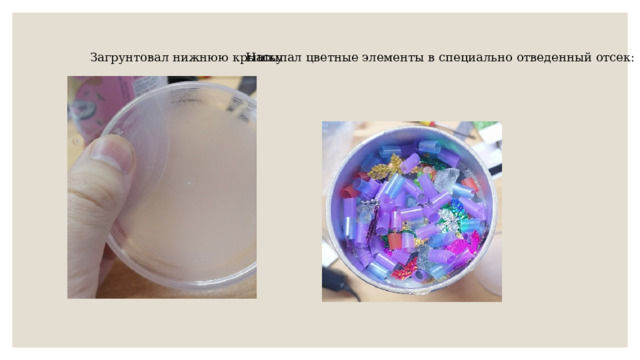

Загрунтовал нижнюю крышку

Насыпал цветные элементы в специально отведенный отсек:

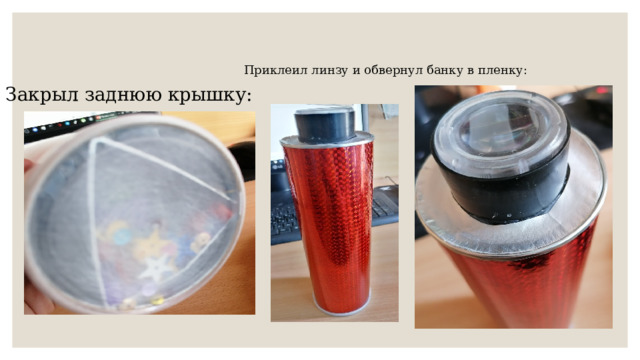

Приклеил линзу и обвернул банку в пленку:

Закрыл заднюю крышку:

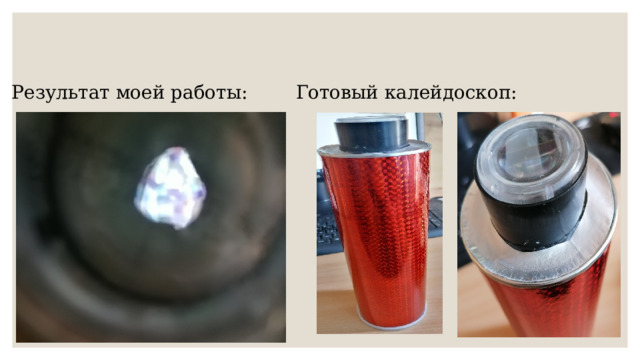

Готовый калейдоскоп:

Результат моей работы:

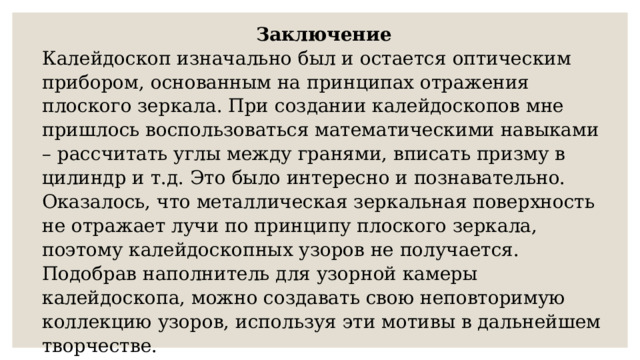

Заключение

Калейдоскоп изначально был и остается оптическим прибором, основанным на принципах отражения плоского зеркала. При создании калейдоскопов мне пришлось воспользоваться математическими навыками – рассчитать углы между гранями, вписать призму в цилиндр и т.д. Это было интересно и познавательно. Оказалось, что металлическая зеркальная поверхность не отражает лучи по принципу плоского зеркала, поэтому калейдоскопных узоров не получается.

Подобрав наполнитель для узорной камеры калейдоскопа, можно создавать свою неповторимую коллекцию узоров, используя эти мотивы в дальнейшем творчестве.
