Линзы. Оптическая сила линзы.

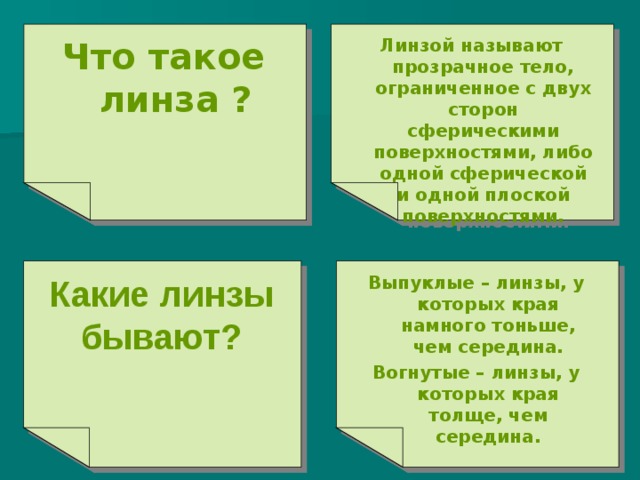

Что такое линза ?

Линзой называют прозрачное тело, ограниченное с двух сторон сферическими поверхностями, либо одной сферической и одной плоской поверхностями.

Какие линзы бывают?

Выпуклые – линзы, у которых края намного тоньше, чем середина.

Вогнутые – линзы, у которых края толще, чем середина.

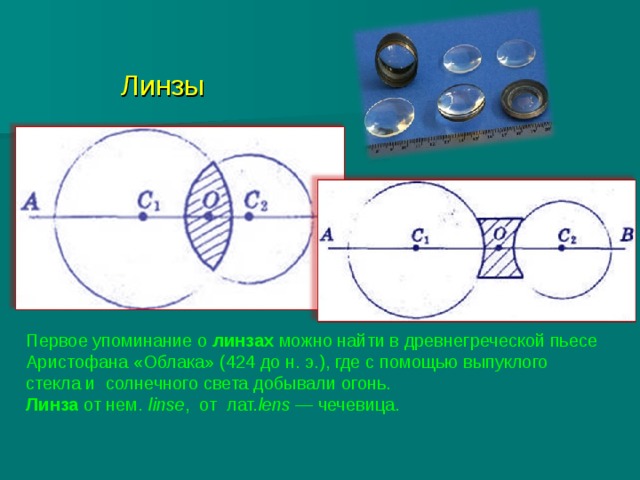

Линзы

Первое упоминание о линзах можно найти в древнегреческой пьесе

Аристофана «Облака» (424 до н. э.), где с помощью выпуклого

стекла и солнечного света добывали огонь.

Линза от нем. linse ,  от лат. lens — чечевица.

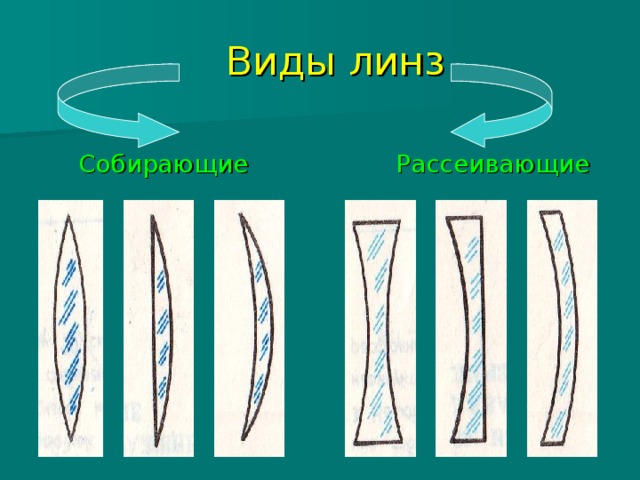

Виды линз

Собирающие

Рассеивающие

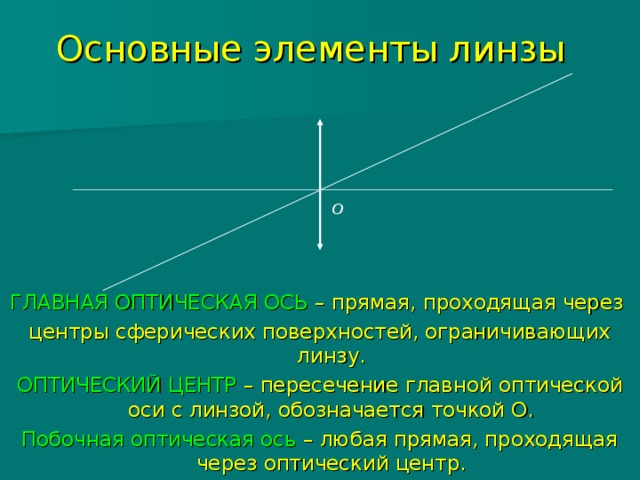

Основные элементы линзы

Побочная оптическая ось

О – оптический центр

Главная оптическая ось

О

ГЛАВНАЯ ОПТИЧЕСКАЯ ОСЬ – прямая, проходящая через

центры сферических поверхностей, ограничивающих линзу.

ОПТИЧЕСКИЙ ЦЕНТР – пересечение главной оптической оси с линзой, обозначается точкой О.

Побочная оптическая ось – любая прямая, проходящая через оптический центр.

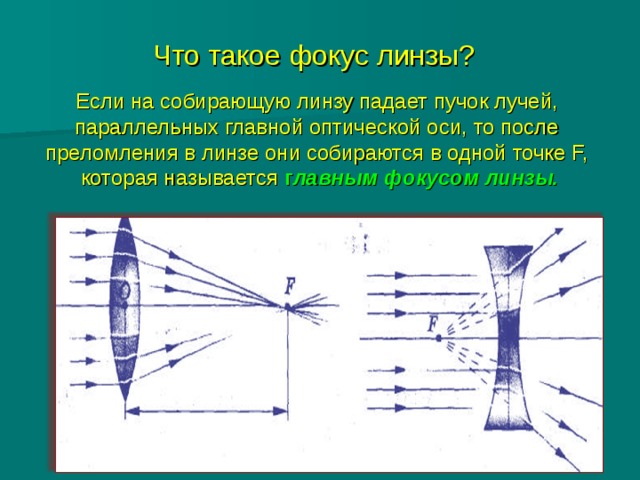

Что такое фокус линзы?

Если на собирающую линзу падает пучок лучей,

параллельных главной оптической оси, то после

преломления в линзе они собираются в одной точке F,

которая называется г лавным фокусом линзы.

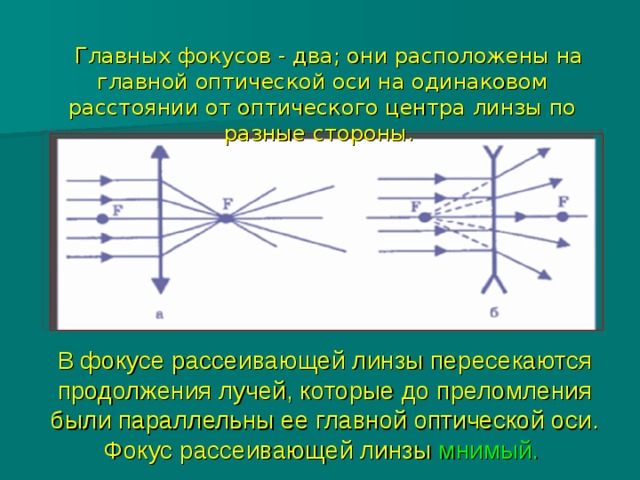

Главных фокусов - два; они расположены на главной оптической оси на одинаковом расстоянии от оптического центра линзы по разные стороны.

В фокусе рассеивающей линзы пересекаются продолжения лучей, которые до преломления были параллельны ее главной оптической оси. Фокус рассеивающей линзы мнимый.

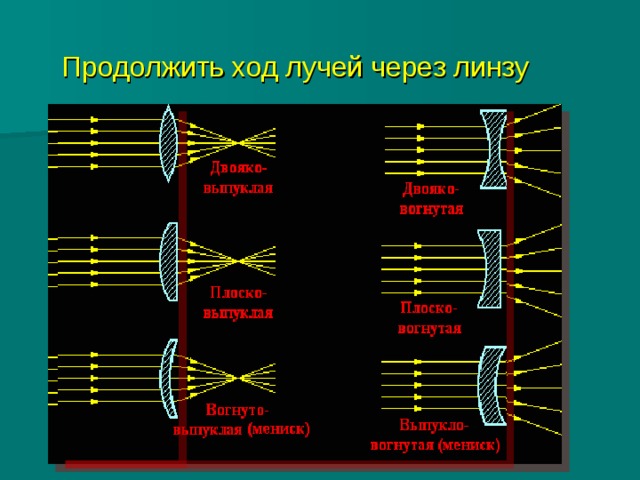

Продолжить ход лучей через линзу

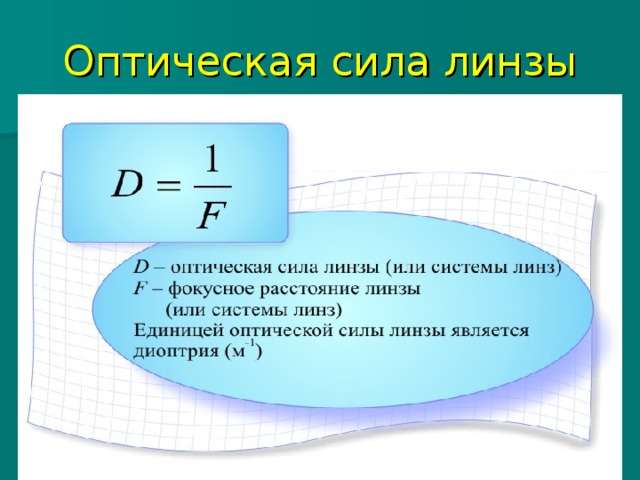

Оптическая сила линзы

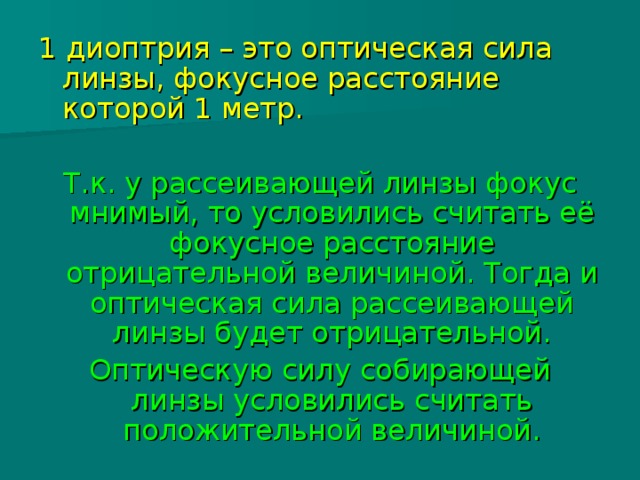

1 диоптрия – это оптическая сила линзы, фокусное расстояние которой 1 метр.

Т.к. у рассеивающей линзы фокус мнимый, то условились считать её фокусное расстояние отрицательной величиной. Тогда и оптическая сила рассеивающей линзы будет отрицательной.

Оптическую силу собирающей линзы условились считать положительной величиной.

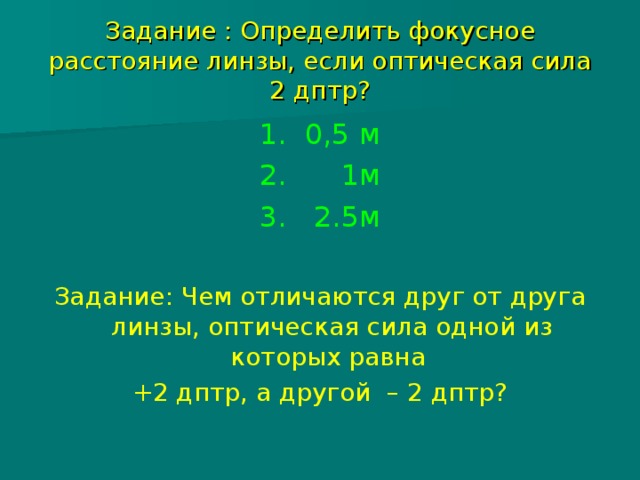

Задание : Определить фокусное расстояние линзы, если оптическая сила 2 дптр?

1. 0,5 м

2. 1м

3. 2.5м

Задание: Чем отличаются друг от друга линзы, оптическая сила одной из которых равна

+2 дптр, а другой – 2 дптр?

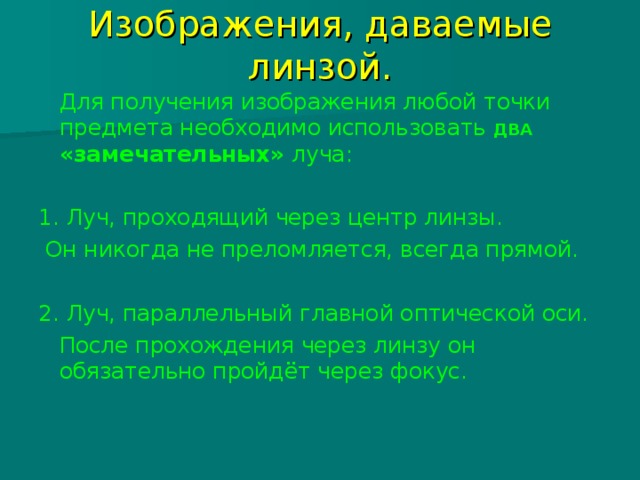

Изображения, даваемые линзой.

Для получения изображения любой точки предмета необходимо использовать ДВА «замечательных» луча:

1. Луч, проходящий через центр линзы.

Он никогда не преломляется, всегда прямой.

2. Луч, параллельный главной оптической оси.

После прохождения через линзу он обязательно пройдёт через фокус.

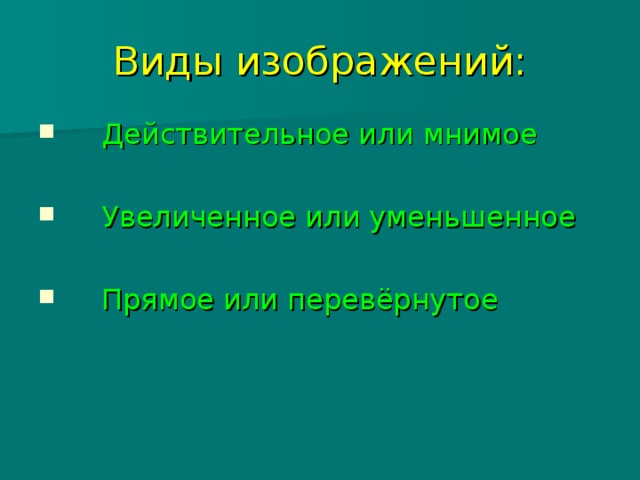

Виды изображений:

• Действительное или мнимое

• Увеличенное или уменьшенное

• Прямое или перевёрнутое

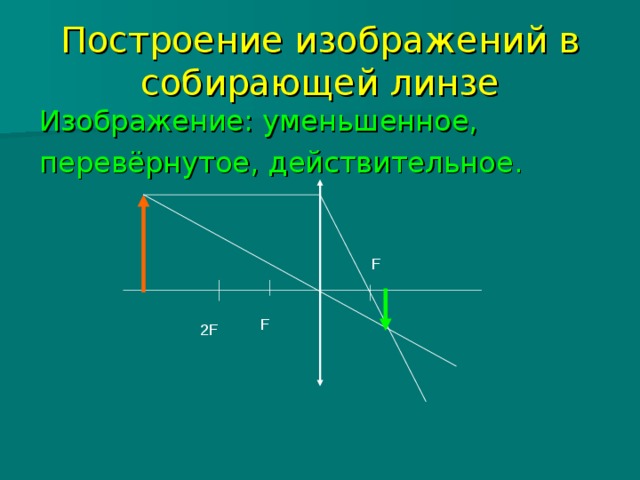

Построение изображений в собирающей линзе

Изображение: уменьшенное,

перевёрнутое, действительное.

F

F

2F

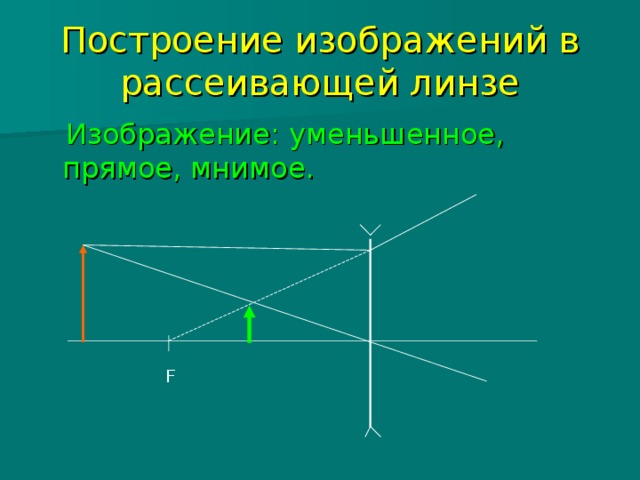

Построение изображений в рассеивающей линзе

Изображение: уменьшенное, прямое, мнимое.

F

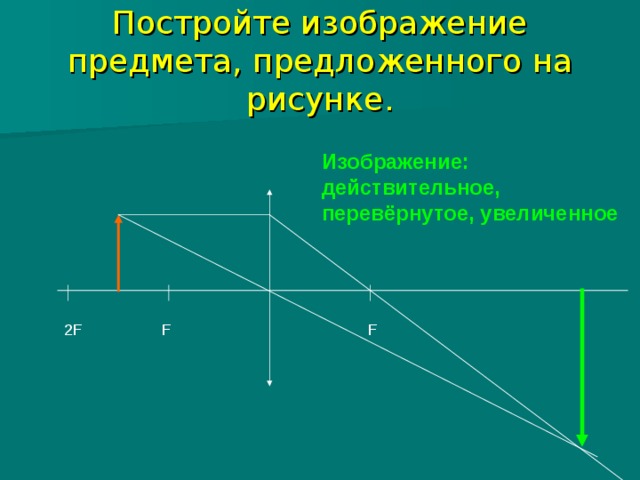

Постройте изображение предмета, предложенного на рисунке.

Изображение: действительное, перевёрнутое, увеличенное

F

2F

F

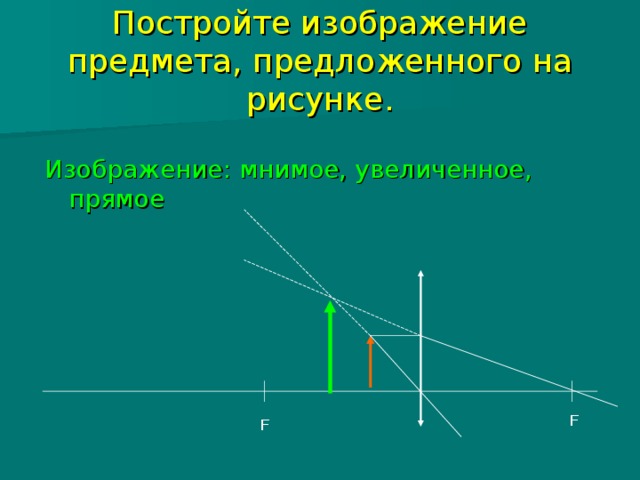

Постройте изображение предмета, предложенного на рисунке.

Изображение: мнимое, увеличенное, прямое

F

F

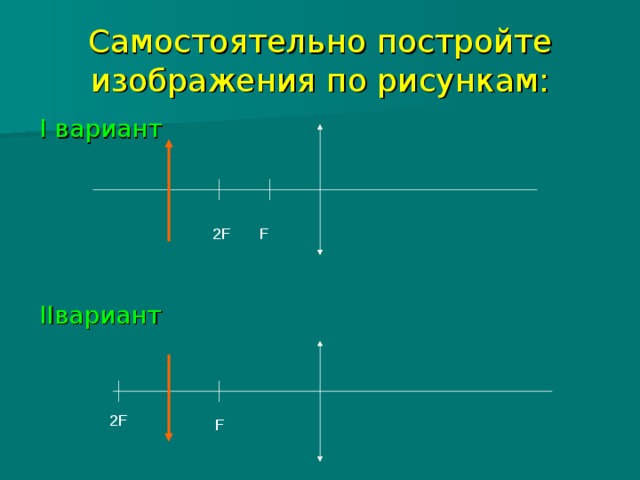

Самостоятельно постройте изображения по рисункам:

I вариант

F

2F

II вариант

2F

F

Применение линз.

Линзы являются универсальным оптическим элементом большинства оптических систем.

Двояковыпуклые линзы используются в большинстве оптических приборов, такой же линзой является хрусталик глаза.

Линзы - мениски широко применяются в очках и контактных линзах. В сходящемся пучке за собирающей линзой световая энергия сосредотачивается в фокусе линзы. На этом принципе основано выжигание с помощью лупы.

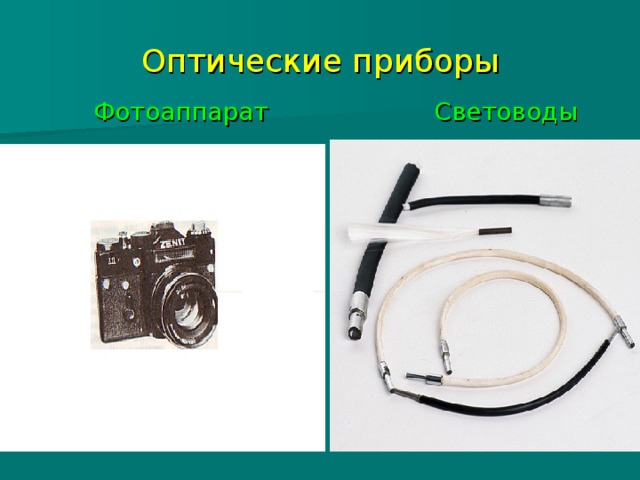

Оптические приборы

Фотоаппарат Световоды

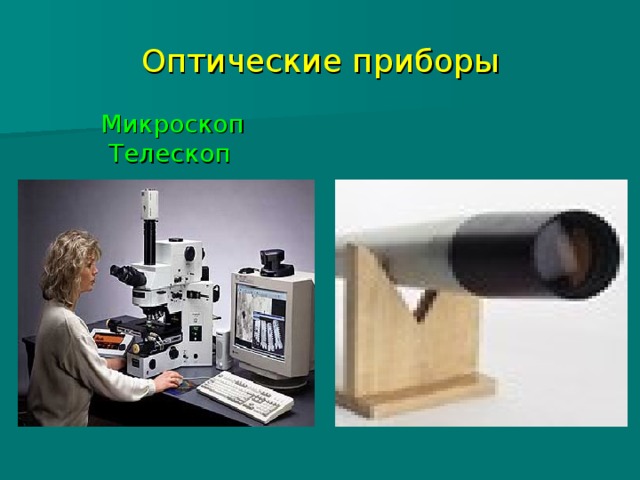

Оптические приборы

Микроскоп Телескоп
