Оптикалык тыгыздык олчоочу датчик

Оптикалык тыгыздыкты олчоочу датчик.

1.Максаты

1.1 Оптикалык тыгыздыгы 405нм болгон санариптик USB датчик билим беруу жабдууларынын системасына киргизилген жана 405нм толкун узундугундагы эритмелердин оптикалык тыгыздыгын каттоо жана олчоо учун арналган кызгылт кок тус .

1.2 Датчик жеке компьютер менен бирге иштейт.Датчик негизги жана толук орто мектептин типтуу химия кобинетинде жана башталгыч,орто кесиптик билим беруу мекемелеринин химия кобинетинде окуучулардын корсотмо эксперименттерин жана изилдоо иштерин жургузуудо,ошондой эле жогорку мектепте практикалык изилдоо иштерин жургузуудо колдонулат.

Датчик негизинен практикалык жана изилдоо иштери учун колдонулат

1.3 Датчик +10˚ Сден +35˚ Сге чейинки температурада жана айланадагы абанын салыштырмалуу нымдуулугу 80% га чейин иштоо учун иштелип чыккан.

2.Негизги техникалык маалыматтар

2.1. Каналдардын саны 1

2.2.ADC бит олчому 12

2.3.Жарык булагынын максималдуу эмиссия спектри 405+5нм

2.4. Оптикалык тыгыздыктын олчоо диапазону ,D бирдиктер 0⁄1.5

2.5. Корсотмолордун белгилоо убактысы коп эмес

3. Толуктоолор

3.1. Датчик 1даана

3.2.Кювета 1даана

3.3.Паспорт 1даана

3.4.Упаковка 1даана

4.Дизайн жана иштоо принциби

4.1.. Датчик –бул компьютерге туз туташкан жана каттоону олчоону камсыз кылган электрондук блок.

4.2.Оптикалык тыгыздык датчигинин тунук эмес корпусу бар,анын сыртында жарык булагы жана светадиодго негизделген жарык кабыл алгычы орнотулган.Кювета эмитент мене датчиктин кабыл алуучусунун ортосуна салынып, бурама менен бекитилет.Чыгуу чыналуусу нур алуучуга тийген жарыктын интенсивдуулугуно пропорционалдуу.

4.3.Компьютердик программа калибрлоо коз карандылыгынын эсептоолорун жана мониторго маалыматтарды берууну ишке ашырат,маалыматтарды сактоону жана башка программаларга маалымат беруу мумкунчулугун камсыз кылат.

4.4.Программада D оптикалык тыгыздыгын эсептоо негизделген формулалар:

D=lg((U1-U2)/(U-U2))

.

5. Берилген коопсуздук эрежелери

5.1.Датчик менен иштоодо 1000Вга чейинки чыналуудагы электрдик тузулуштор менен иштоонун жалпы эрежелерин жана билим беруу мекемесинин тиешелуу кенсеси учун каралган коопсуздук талаптарын сактоо зарыл.

5.2.Датчик менен иштоо учун,адамдар бул болумдо берилген талаптарга ылайык датчиктин тузулушу,анын иштоо принциби жана коопсуздук чаралары менен таанышкан тиешелуу квалификацияга ээ болууга уруксат берилет.

5.3.Датчиктин корпусуна,кабелдер менен бириктиргичтер пломбаланган жерлерге суюктукту киргизууго жол берилбейт.Датчикти суюк жана катуу реагенттерден коргоо.Датчикке тушкон суюктукту кагаз менен мумкун болушунча тезирээк алып салуу керек.

5.4. Температурасы 60˚ Сден ашкан датчикти эритмелер менен колдонбоонуз.

5.5. Датчикти ар кандай куч колдонуп иштетууго тыюу салынат.

6.Даярдоо жана иштоо тартиби

6.1. Ишти баштоодон алдын,датчиктин туташтыруучу кабелдин жана туташтыргычтын механикалык бузулушунун жоктугун текшериниз.

6.2. Корпустун чыканактарынын ортосуна таза кюветанын салып,кыскыч менен бекем бекиниз.Кюветке таза сууну куюнуз.

6.3. Датчикти компьютердеги USB жогорку болукторунун бирине туташтырыныз жана датчикти 3мунот жылытууга уруксат бериниз.

6.4. Компьютердик программалар жана эксперименталдык колдонмолор полиция кызматкерлери CD-ROM менен камсыздалат жана чыгаруучунун веб-сайтына жайгаштырылат.

6.5. Компьютердик программа менен датчик иштоочу программага кириниз.

6.6. Датчикти ар бир сыноо алдында кабирленууго тийиш.Бул учун жабдууларды орнотуу режиминде датчиктин фонунун жарыктандыруу денгээлинен олчоо керек жана абсорбция болбогондо сигналдын денгээлин каттоо керек.Кюветтин тазалыгызга конул бурунуз .

1-сурот.Оптикалык тыгыздыкты олчоочу датчик

•

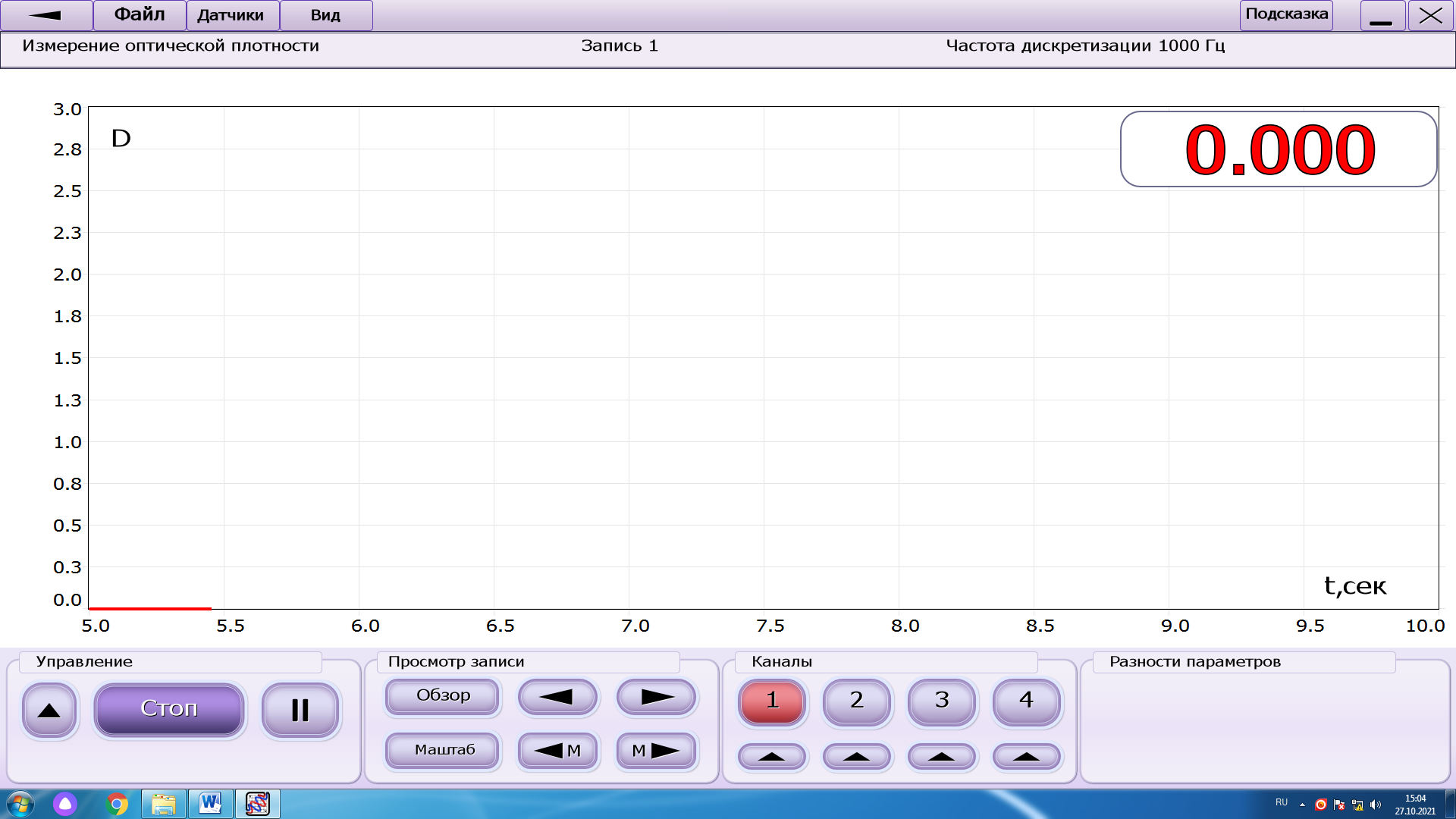

• 2-сурот. Радуга санариптик лабораториясынын программасынын олчоо жургузуучу бетинин интерфейси

Иштин журушу:

1. Компьютерден(ноутбуктан) Радуга цифралык лабораториясынын Digital Lab деген атайын программасына киребиз да оптикалык тыгыздыкты олчоочу датчикти туташтырабыз.

2. Туташтырылган датчиктер болумунон оптикалык тыгыздык датчикти белгилеп,олчоону баштайбыз(атайын датчиктин ванначасына сууну(глицерин, марганцовка ж.б.)куюп алып,анан башталат).

3. Экранда чыккан СТАРТ баскычы менен олчоону баштап,СТОП баскычы менен ишти аяктайбыз.ОБЗОР баскычын басып,графикке ээ болобуз.

Бул программанын жардамында биз:

-Сан жагынан да сапат жагынан да кандайдыр бир параметрлердин маанисин так олчой алабыз.

-Олчонуп алынган маалыматтарды башка программалык жабдылыштарда (Excel)ачуу учун ар турдук форматтарда сактай алабыз

-Сакталган файлдар менен каалаган учурда иш жургузо алабыз.

-Каалагандай олчонуп жаткан чондуктун озгоруусунун графин олчоо журуп жатканда эле коро алабыз.

Эскертуу: Оптикалык тыгыздыкты олчоочу датчик 405нм чейинки заттардын тыгыздыгын олчой алат.

Мисалы: фиолетовый 400нм болгон учун,бул тустун тыгыздыгын датчик олчой алат,ал эми,кок 575нм,сары 457нм бул заттарды датчик олчой албайт.
