Основы графической грамоты

Технология

Графика - понятная, четкая и наглядная форма обмена информацией.

С древних времен люди изображали на рисунках уклад жизни, мир природы, охоту и т.д. В первобытных пещерах наскальные живописные рисунки называют петроглифами.

Графика нужна людям разных профессий : строителям, инженерам, столярам, токарям, учителям.

Школьники используют графику при изучении математики, географии, физики, информатики, технологии и т.д.

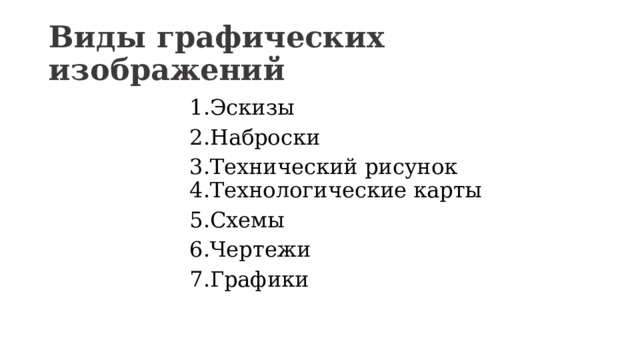

Виды графических изображений

1.Эскизы

2.Наброски

3.Технический рисунок 4.Технологические карты

5.Схемы

6.Чертежи

7.Графики

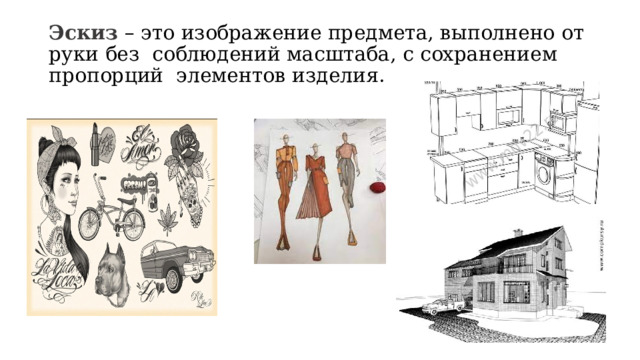

Эскиз – это изображение предмета, выполнено от руки без соблюдений масштаба, с сохранением пропорций элементов изделия.

Набросок — это рисунок сделанный от руки, схематично и неточно, без подробных деталей, часто — одного цвета.

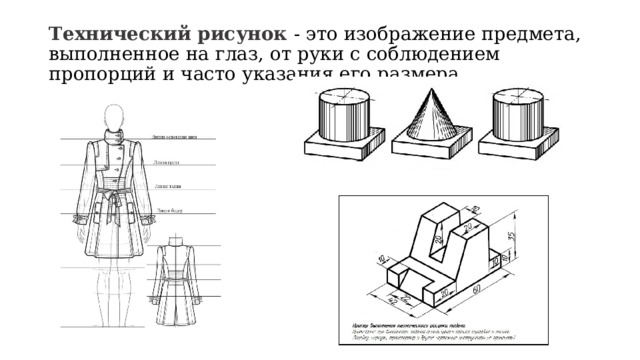

Технический рисунок - это изображение предмета, выполненное на глаз, от руки с соблюдением пропорций и часто указания его размера.

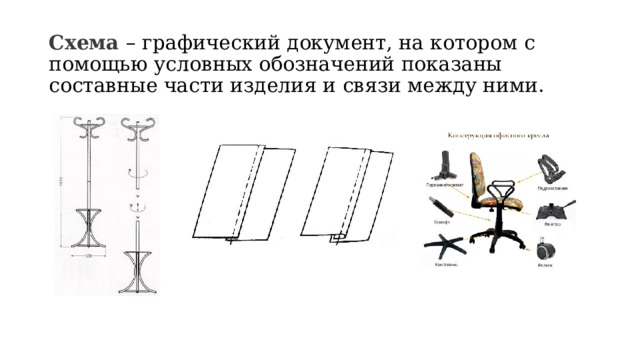

Схема – графический документ, на котором с помощью условных обозначений показаны составные части изделия и связи между ними.

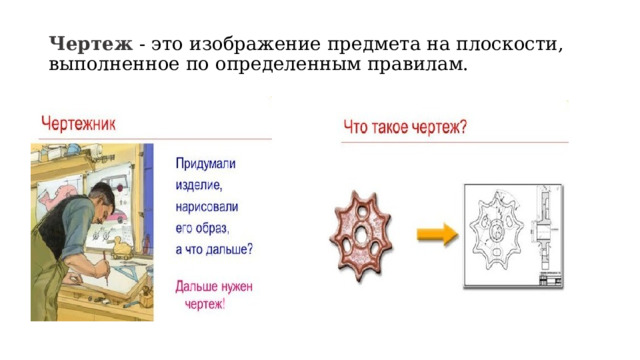

Чертеж - это изображение предмета на плоскости, выполненное по определенным правилам.

Первый русский архитектор Федор Конь XVI век

В России появление чертежей связано со строительством городов и возведением храмов.

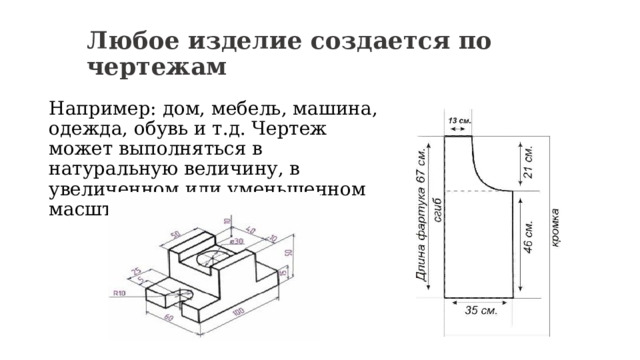

Любое изделие создается по чертежам

Например: дом, мебель, машина, одежда, обувь и т.д. Чертеж может выполняться в натуральную величину, в увеличенном или уменьшенном масштабе.

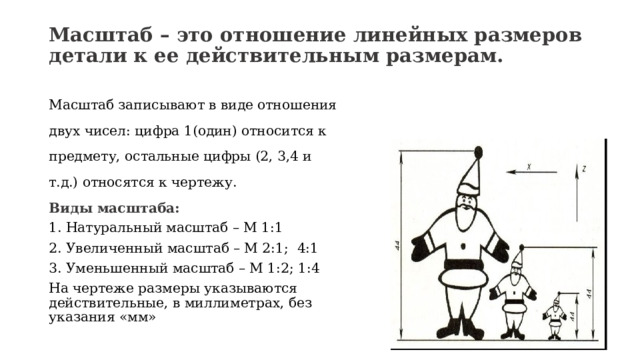

Масштаб – это отношение линейных размеров детали к ее действительным размерам.

Масштаб записывают в виде отношения двух чисел: цифра 1(один) относится к предмету, остальные цифры (2, 3,4 и т.д.) относятся к чертежу.

Виды масштаба:

1. Натуральный масштаб – М 1:1

2. Увеличенный масштаб – М 2:1; 4:1

3. Уменьшенный масштаб – М 1:2; 1:4

На чертеже размеры указываются действительные, в миллиметрах, без указания «мм»

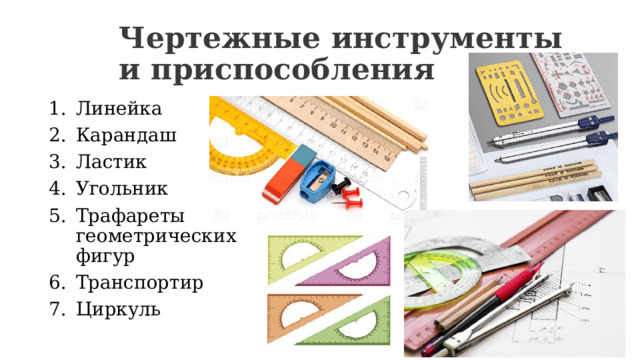

Чертежные инструменты и приспособления

• Линейка
• Карандаш
• Ластик
• Угольник
• Трафареты геометрических фигур
• Транспортир
• Циркуль

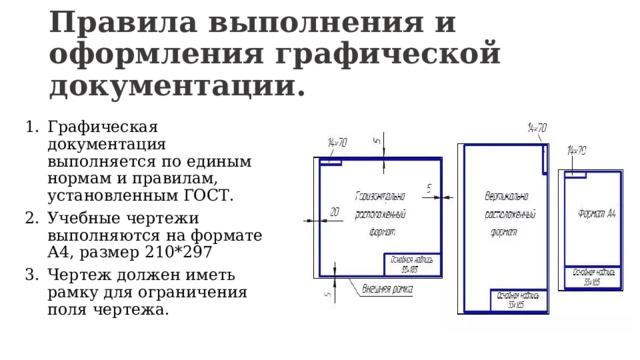

Правила выполнения и оформления графической документации.

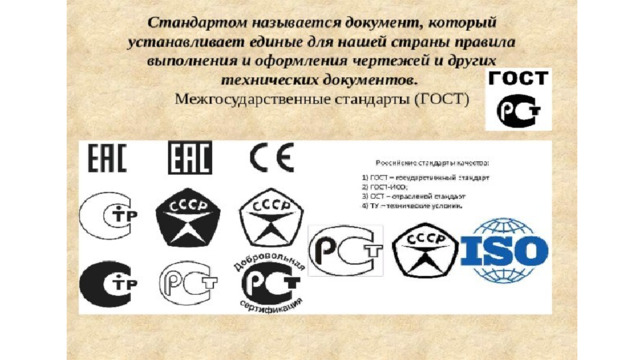

• Графическая документация выполняется по единым нормам и правилам, установленным ГОСТ.
• Учебные чертежи выполняются на формате А4, размер 210*297
• Чертеж должен иметь рамку для ограничения поля чертежа.

Правила выполнения и оформления графической документации.

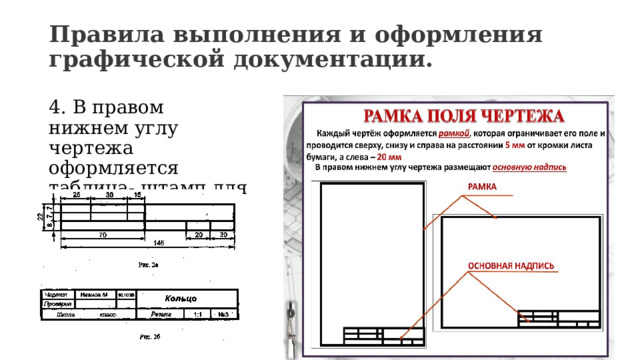

4. В правом нижнем углу чертежа оформляется таблица- штамп для основная надпись .

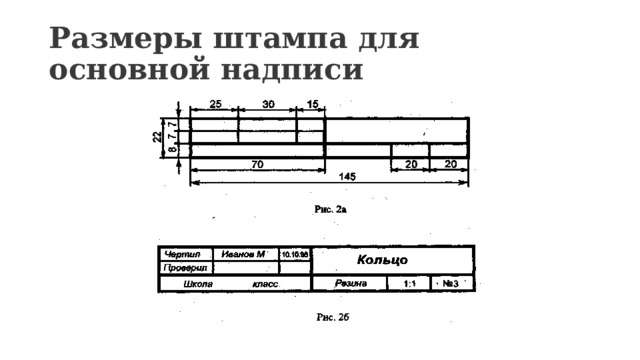

Размеры штампа для основной надписи

Правила выполнения и оформления графической документации.

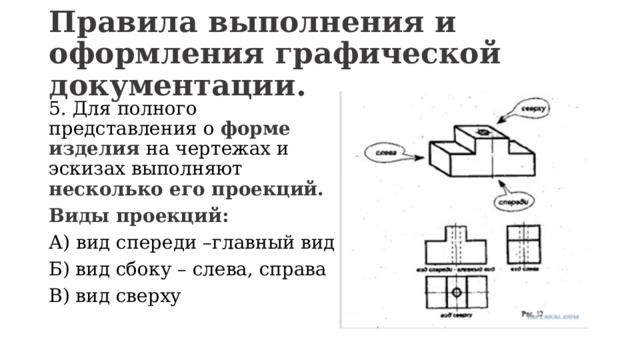

5. Для полного представления о форме изделия на чертежах и эскизах выполняют несколько его проекций.

Виды проекций:

А) вид спереди –главный вид

Б) вид сбоку – слева, справа

В) вид сверху

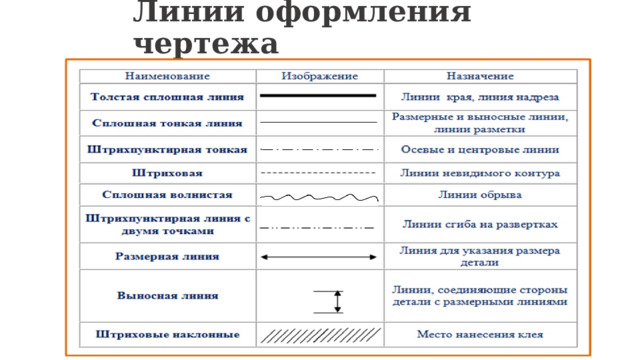

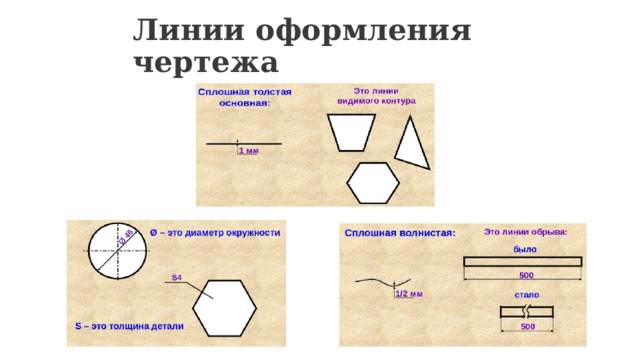

Линии оформления чертежа

Линии оформления чертежа

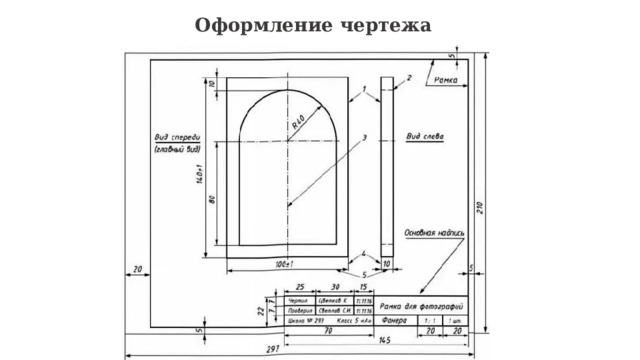

Оформление чертежа

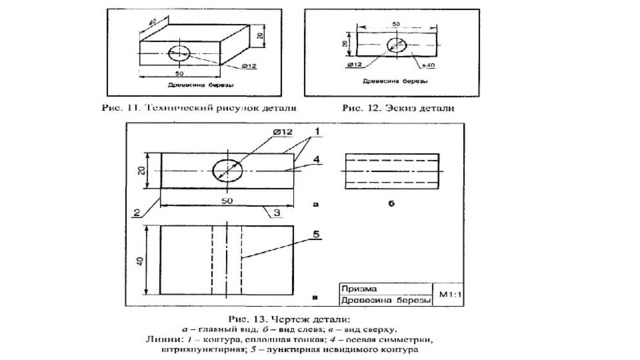

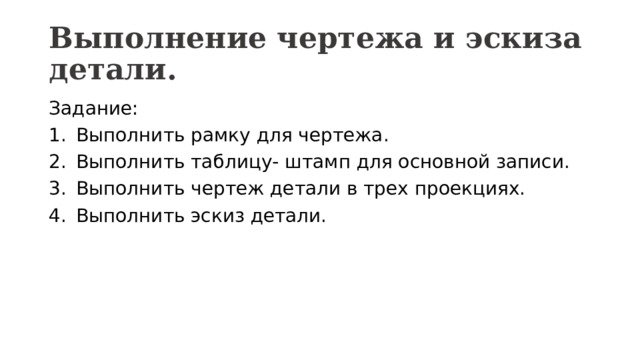

Выполнение чертежа и эскиза детали.

Задание:

• Выполнить рамку для чертежа.
• Выполнить таблицу- штамп для основной записи.
• Выполнить чертеж детали в трех проекциях.
• Выполнить эскиз детали.
