Основы программирования . Токарные работы

Основы программирования

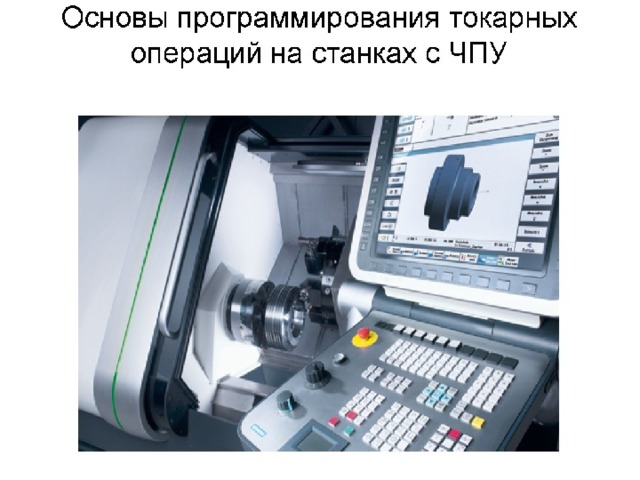

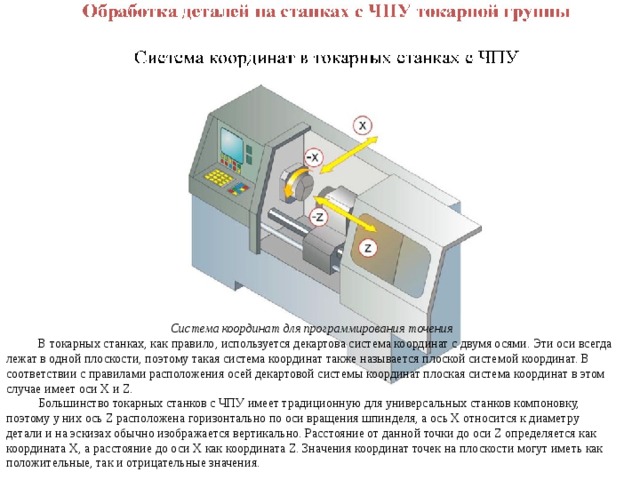

Система координат для программирования точения

В токарных станках, как правило, используется декартова система координат с двумя осями. Эти оси всегда лежат в одной плоскости, поэтому такая система координат также называется плоской системой координат. В соответствии с правилами расположения осей декартовой системы координат плоская система координат в этом случае имеет оси X и Z.

  Большинство токарных станков с ЧПУ имеет традиционную для универсальных станков компоновку, поэтому у них ось Z расположена горизонтально по оси вращения шпинделя, а ось Х относится к диаметру детали и на эскизах обычно изображается вертикально. Расстояние от данной точки до оси Z определяется как координата X, а расстояние до оси X как координата Z. Значения координат точек на плоскости могут иметь как положительные, так и отрицательные значения.

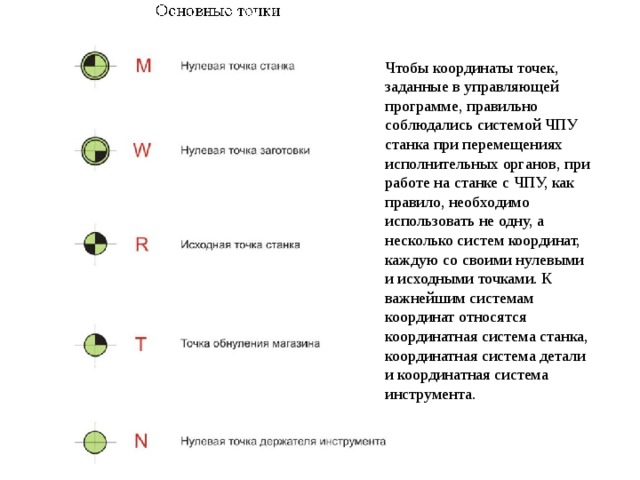

Чтобы координаты точек, заданные в управляющей программе, правильно соблюдались системой ЧПУ станка при перемещениях исполнительных органов, при работе на станке с ЧПУ, как правило, необходимо использовать не одну, а несколько систем координат, каждую со своими нулевыми и исходными точками. К важнейшим системам координат относятся координатная система станка, координатная система детали и координатная система инструмента.

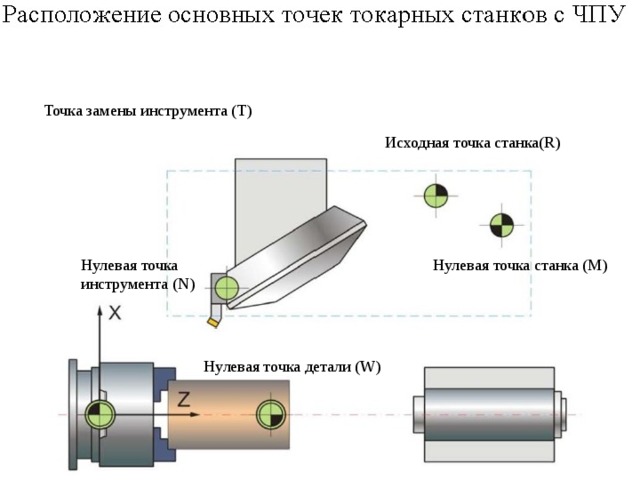

Точка замены инструмента (T)

Исходная точка станка(R)

Нулевая точка станка (М)

Нулевая точка инструмента (N)

Нулевая точка детали (W)

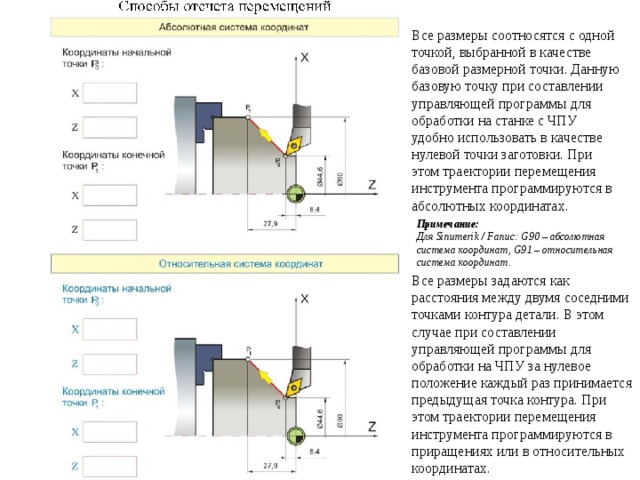

Все размеры соотносятся с одной точкой, выбранной в качестве базовой размерной точки. Данную базовую точку при составлении управляющей программы для обработки на станке с ЧПУ удобно использовать в качестве нулевой точки заготовки. При этом траектории перемещения инструмента программируются в абсолютных координатах.

Примечание:

Для Sinumerik / Fanuc: G90 – абсолютная система координат, G91 – относительная система координат.

Все размеры задаются как расстояния между двумя соседними точками контура детали. В этом случае при составлении управляющей программы для обработки на ЧПУ за нулевое положение каждый раз принимается предыдущая точка контура. При этом траектории перемещения инструмента программируются в приращениях или в относительных координатах.

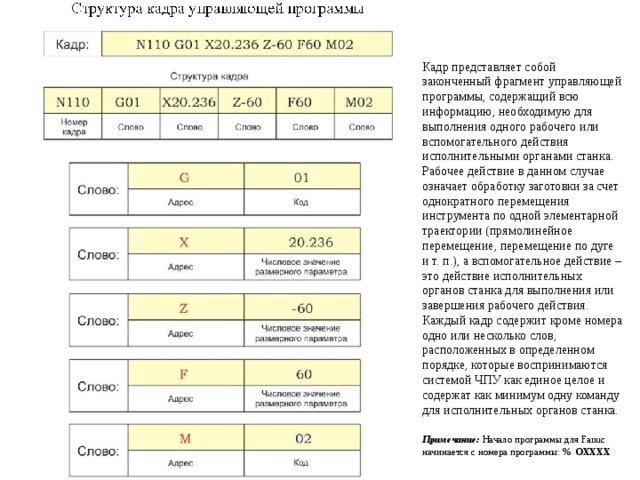

Кадр представляет собой законченный фрагмент управляющей программы, содержащий всю информацию, необходимую для выполнения одного рабочего или вспомогательного действия исполнительными органами станка. Рабочее действие в данном случае означает обработку заготовки за счет однократного перемещения инструмента по одной элементарной траектории (прямолинейное перемещение, перемещение по дуге и т. п.), а вспомогательное действие – это действие исполнительных органов станка для выполнения или завершения рабочего действия. Каждый кадр содержит кроме номера одно или несколько слов, расположенных в определенном порядке, которые воспринимаются системой ЧПУ как единое целое и содержат как минимум одну команду для исполнительных органов станка.

Примечание: Начало программы для Fanuc начинается с номера программы: % OXXXX

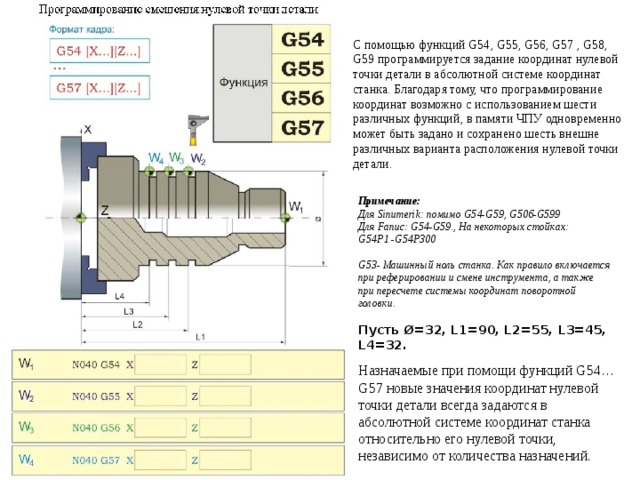

С помощью функций G54, G55, G56, G57 , G58, G59 программируется задание координат нулевой точки детали в абсолютной системе координат станка. Благодаря тому, что программирование координат возможно с использованием шести различных функций, в памяти ЧПУ одновременно может быть задано и сохранено шесть внешне различных варианта расположения нулевой точки детали.

Примечание:

Для Sinumerik: помимо G54-G59, G506-G599

Для Fanuc: G54-G59., На некоторых стойках:

G54P1 -G54P300

G53- Машинный ноль станка. Как правило включается при реферировании и смене инструмента, а также при пересчете системы координат поворотной головки.

Пусть Ø=32, L1=90, L2=55, L3=45, L4=32.

Назначаемые при помощи функций G54…G57 новые значения координат нулевой точки детали всегда задаются в абсолютной системе координат станка относительно его нулевой точки, независимо от количества назначений.

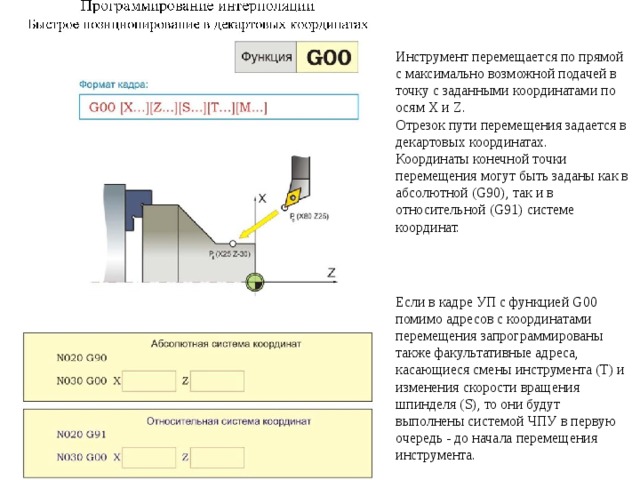

Инструмент перемещается по прямой с максимально возможной подачей в точку с заданными координатами по осям X и Z.

Отрезок пути перемещения задается в декартовых координатах.

Координаты конечной точки перемещения могут быть заданы как в абсолютной (G90), так и в относительной (G91) системе координат.

Если в кадре УП с функцией G00 помимо адресов с координатами перемещения запрограммированы также факультативные адреса, касающиеся смены инструмента (Т) и изменения скорости вращения шпинделя (S), то они будут выполнены системой ЧПУ в первую очередь - до начала перемещения инструмента.

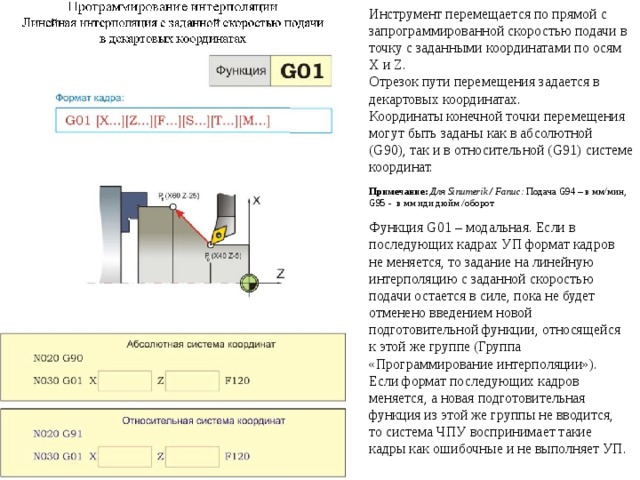

Инструмент перемещается по прямой с запрограммированной скоростью подачи в точку с заданными координатами по осям X и Z.

Отрезок пути перемещения задается в декартовых координатах.

Координаты конечной точки перемещения могут быть заданы как в абсолютной (G90), так и в относительной (G91) системе координат.

Примечание: Для Sinumerik / Fanuc: Подача G94 – в мм/мин, G95 - в мм иди дюйм /оборот

Функция G01 – модальная. Если в последующих кадрах УП формат кадров не меняется, то задание на линейную интерполяцию с заданной скоростью подачи остается в силе, пока не будет отменено введением новой подготовительной функции, относящейся к этой же группе (Группа «Программирование интерполяции»). Если формат последующих кадров меняется, а новая подготовительная функция из этой же группы не вводится, то система ЧПУ воспринимает такие кадры как ошибочные и не выполняет УП.

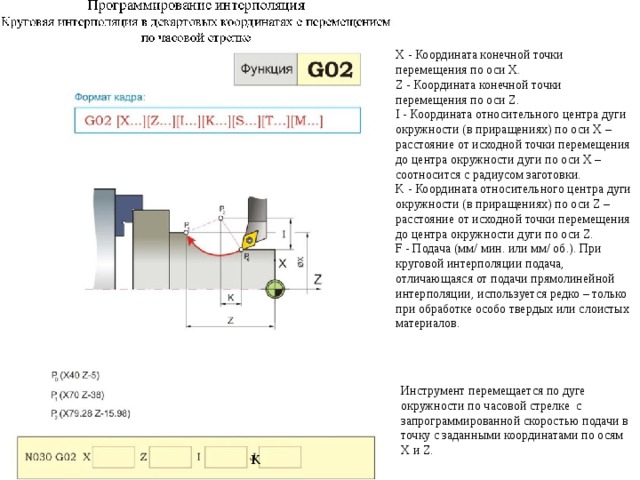

Х - Координата конечной точки перемещения по оси Х.

Z - Координата конечной точки перемещения по оси Z.

I - Координата относительного центра дуги окружности (в приращениях) по оси X – расстояние от исходной точки перемещения до центра окружности дуги по оси X – соотносится с радиусом заготовки.

K - Координата относительного центра дуги окружности (в приращениях) по оси Z – расстояние от исходной точки перемещения до центра окружности дуги по оси Z.

F - Подача (мм/ мин. или мм/ об.). При круговой интерполяции подача, отличающаяся от подачи прямолинейной интерполяции, используется редко – только при обработке особо твердых или слоистых материалов.

Инструмент перемещается по дуге окружности по часовой стрелке с запрограммированной скоростью подачи в точку с заданными координатами по осям X и Z.

K

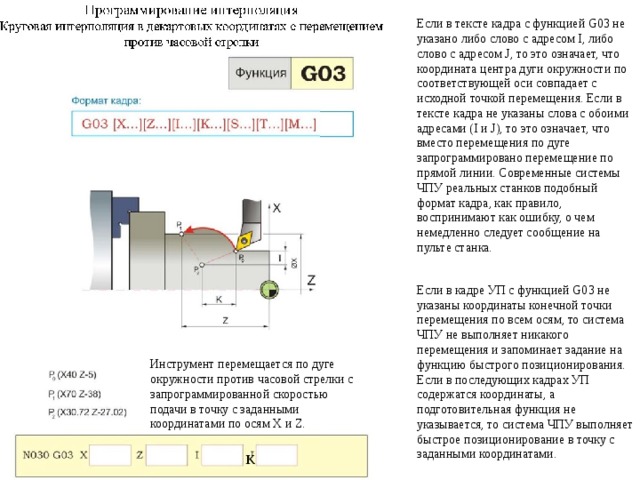

Если в тексте кадра с функцией G03 не указано либо слово с адресом I, либо слово с адресом J, то это означает, что координата центра дуги окружности по соответствующей оси совпадает с исходной точкой перемещения. Если в тексте кадра не указаны слова с обоими адресами (I и J), то это означает, что вместо перемещения по дуге запрограммировано перемещение по прямой линии. Современные системы ЧПУ реальных станков подобный формат кадра, как правило, воспринимают как ошибку, о чем немедленно следует сообщение на пульте станка.

Если в кадре УП с функцией G03 не указаны координаты конечной точки перемещения по всем осям, то система ЧПУ не выполняет никакого перемещения и запоминает задание на функцию быстрого позиционирования. Если в последующих кадрах УП содержатся координаты, а подготовительная функция не указывается, то система ЧПУ выполняет быстрое позиционирование в точку с заданными координатами.

Инструмент перемещается по дуге окружности против часовой стрелки с запрограммированной скоростью подачи в точку с заданными координатами по осям X и Z.

K

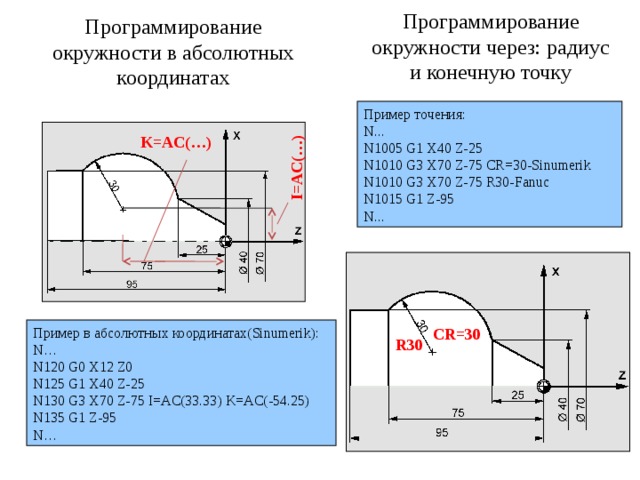

I=AC(…)

Программирование окружности через: радиус и конечную точку

Программирование окружности в абсолютных координатах

Пример точения:

N...

N1005 G1 X40 Z-25

N1010 G3 X70 Z-75 CR=30-Sinumerik

N1010 G3 X70 Z-75 R30-Fanuc

N1015 G1 Z-95

N...

K=AC(…)

CR=30

Пример в абсолютных координатах(Sinumerik):

N…

N120 G0 X12 Z0

N125 G1 X40 Z-25

N130 G3 X70 Z-75 I=AC(33.33) K=AC(-54.25)

N135 G1 Z-95

N…

R30

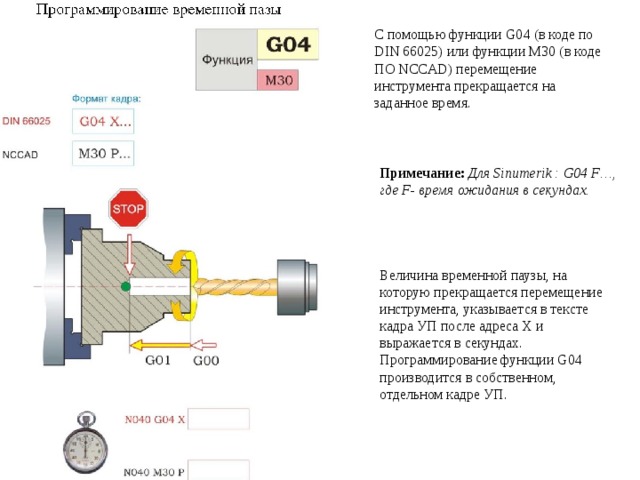

С помощью функции G04 (в коде по DIN 66025) или функции M30 (в коде ПО NCCAD) перемещение инструмента прекращается на заданное время.

Примечание: Для Sinumerik : G04 F…, где F- время ожидания в секундах.

Величина временной паузы, на которую прекращается перемещение инструмента, указывается в тексте кадра УП после адреса Х и выражается в секундах. Программирование функции G04 производится в собственном, отдельном кадре УП.

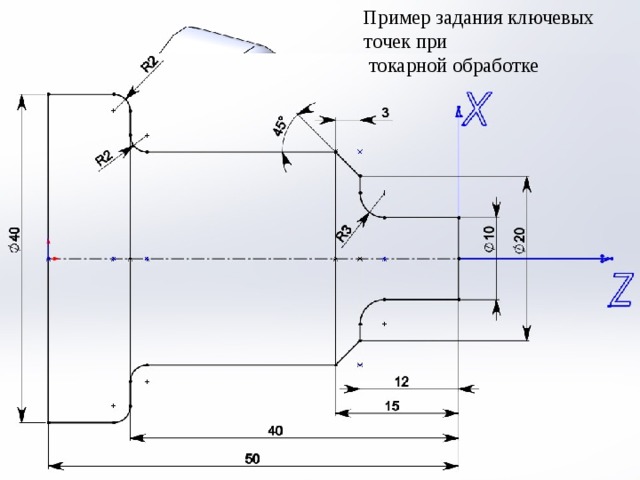

Пример задания ключевых точек при токарной обработке

Использование коррекции на радиус инструмента при работе на токарных станках

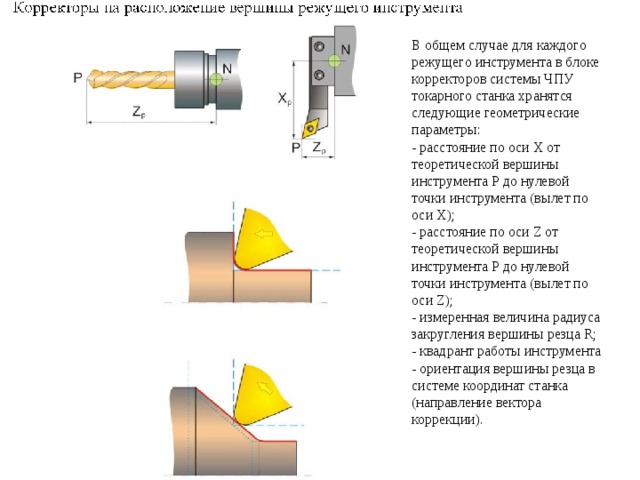

В общем случае для каждого режущего инструмента в блоке корректоров системы ЧПУ токарного станка хранятся следующие геометрические параметры:

- расстояние по оси Х от теоретической вершины инструмента P до нулевой точки инструмента (вылет по оси X);

- расстояние по оси Z от теоретической вершины инструмента P до нулевой точки инструмента (вылет по оси Z);

- измеренная величина радиуса закругления вершины резца R;

- квадрант работы инструмента - ориентация вершины резца в системе координат станка (направление вектора коррекции).
