Основные и дополнительные блоки персонального компьютера

Понятие “Архитектура ЭВМ”.

Архитектура – это наиболее общие принципы построения ЭВМ, реализующие программное управление работой и взаимодействием основных ее функциональных частей.

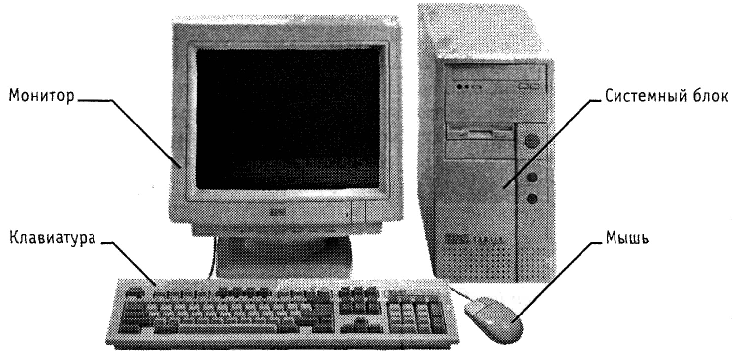

Рис1.Базовая конфигурация компьютерной системы

Основные блоки ПК: Системный блок, монитор, клавиатура, мышь

Внутренние устройства ПК: Процессор, материнская плата, оперативная память, жесткий диск, дисковод гибких дисков, дисковод компакт-дисков, видеокарта, звуковая карта, шины

Важными техническими характеристиками, влияющими на производительность компьютера, являются показатели частоты процессора, разрядность и машинное слово.

Количество разрядов, которое может быть воспринято, передано или получено за одно обращение к процессору, называется его разрядностью.

Периферийные устройства ПК: Принтер, сканер, плоттер, графопостроитель, модем, источник бесперебойного питания (UPS), колонки, микрофон

Структура ПК

Составные части, из которых состоит компьютер, называют модулями. Среди всех модулей выделяют основные модули, без которых работа компьютера невозможна, и остальные модули, которые используются для решения различных задач: ввода и вывода графической информации, подключения к компьютерной сети и т.д.

Персональные компьютеры обычно состоят из следующих основных модулей:

Системный блок.

В системном блоке находятся все основные узлы компьютера:

• материнская плата;

• электронные схемы (процессор, контроллеры устройств и т.д.);

• блок питания;

• дисководы (накопители).

Характеристики основных модулей ПК

Материнская плата

Материнская (системная, главная) плата является центральной частью любого компьютера. На материнской плате размещаются в общем случае центральный процессор, сопроцессор, контроллеры, обеспечивающие связь центрального процессора с периферийными устройствами, оперативная память, кэш-память, элемент ROM-BIOS, аккумуляторная батарея, кварцевый генератор тактовой частоты и слоты для подключения других устройств.

Общая производительность материнской платы определяется не только тактовой частотой, но и количеством данных, обрабатываемых в единицу времени центральным процессором, а также разрядностью шины обмена данных между различными устройствами материнской платы.

По функциональному назначению шины делятся на:

• шину данных;

• адресную шину;

• шину управления.

По шине данных происходит обмен данными между центральным процессором, картами расширения и памятью.

По адресной шине происходит адресация ячеек памяти, в которые производится запись данных.

По шине управления или системной шине происходит передача управляющих сигналов между центральным процессором и периферией. На материнской плате системная шина заканчивается слотами для установки других устройств.

В настоящее время существует несколько стандартов шин: ISA, MCA, EISA, VESA, PCI, USB. Архитектура материнских плат постоянно совершенствуется: увеличивается их функциональная насыщенность, повышается производительность.

Порт - многоразрядный вход или выход в устройстве.

Процессор

В общем случае под процессором понимают устройство, производящее набор операций над данными, представленными в цифровой форме. Применительно к вычислительной технике под процессором понимают центральное процессорное устройство, обладающее способностью выбирать, декодировать и выполнять команды, а также передавать и принимать информацию от других устройств.

Производство современных персональных компьютеров начались тогда, когда процессор был выполнен в виде отдельной микросхемы.

Память

Центральный процессор имеет доступ к данным, находящимся в оперативной памяти. Работа компьютера с пользовательскими программами начинается после того как данные будут считаны из внешней памяти в ОЗУ.

ОЗУ работает синхронно с центральным процессором и имеет малое время доступа. Оперативная память сохраняет данные только при включенном питании. Отключение питания приводит к необратимой потере данных, поэтому пользователю, работающему с большими массивами данных в течение длительного времени, рекомендуют периодически сохранять промежуточные результаты на внешнем носителе.

Функции памяти:

• приём информации от других устройств;

• запоминание информации;

• передача информации по запросу в другие устройства машины.

Память делят на:

1. основную: ОЗУ (оперативно запоминающее устройство); ПЗУ (постоянное запоминающее устройство);

2. внешнюю.

Носители внешней памяти: жесткие и гибкие магнитные диски, а также лазерные диски (CD). Прежде, чем использовать, диски форматируют на дорожки и секторы.

К функциям периферийных устройств относятся ввод и вывод информации.

Каждое устройство имеет набор характеристик, которые позволяют подобрать такую конфигурацию устройств, которая наилучшим образом подходит для решения определенного круга задач с помощью компьютера.

По способу реализации оперативная память делится на динамическую и статическую.

Оперативная память бывает: SIMM и DIMM.

Кэш-память. Кэш-память предназначена для согласования скорости работы сравнительно медленных устройств, таких, например как динамическая память с быстрым микропроцессором. Использование кэш-памяти позволяет избежать циклов ожидания в его работе, которые снижают производительность всей системы.

Назначение и группы периферийных устройств.

Основное назначение ПУ - обеспечить поступление в ПК из окружающей среды программ и данных для обработки, а также выдачу результатов работы ПК в виде, пригодном для восприятия человека или для передачи на другую ЭВМ, или в иной, необходимой форме. ПУ в немалой степени определяют возможности применения ПК.

Периферийные устройства можно разделить на несколько групп по функциональному назначению:

1. Устройства ввода-вывода - предназначены для ввода информации в ПК, вывода в необходимом для оператора формате или обмена информацией с другими ПК. К такому типу ПУ можно отнести внешние накопители, модемы.

2. Устройства вывода - предназначены для вывода информации в необходимом для оператора формате. К этому типу периферийных устройств относятся: принтер, монитор, аудиосистема.

3. Устройства ввода - Устройствами ввода являются устройства, посредством которых можно ввести информацию в компьютер. Главное их предназначение - реализовывать воздействие на машину. К такому виду периферийных устройств относятся: клавиатура, сканер, графический планшет и т.д.

4. Дополнительные ПУ - такие как манипулятор “мышь”, который лишь обеспечивает удобное управление графическим интерфейсом операционных систем ПК и не несет ярковыраженных функций ввода либо вывода информации; WEB-камеры, способствующие передаче видео и аудио информации в сети Internet, либо между другими ПК. Последние, правда, можно отнести и к устройствам ввода, благодаря возможности сохранения фото, видео и аудио информации на магнитных или магнитооптических носителях.

Каждые из перечисленных групп устройств выполняют определенные функции ограниченные их возможностями и назначением.
