Осциллятор, балластный реостат, импульсные возбудители дуги

Импульсные возбудители дуги

Балластные реостаты

Преподаватель ГБПОУ ВИТ: Исаева И.В.

• это устройство, преобразующее ток промышленной частоты низкого напряжения в ток высокой частоты (150-500 кГц) и высокого напряжения (2000-6000 В), наложение которого на сварочную цепь облегчает возбуждение и стабилизирует дугу при сварке, а также плавно снижает сварочный ток по окончании сварки

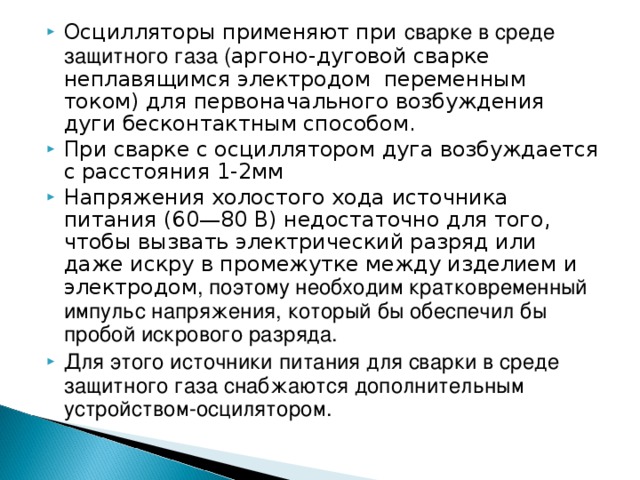

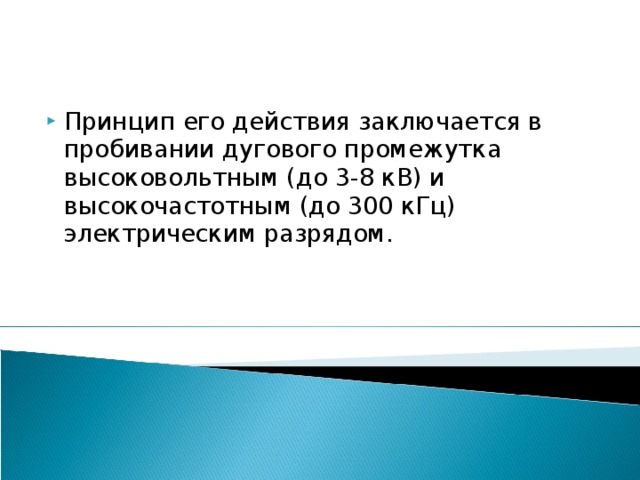

• Осцилляторы применяют при сварке в среде защитного газа ( аргоно-дуговой сварке неплавящимся электродом переменным током) для первоначального возбуждения дуги бесконтактным способом.
• При сварке с осциллятором дуга возбуждается с расстояния 1-2мм
• Напряжения холостого хода источника питания (60—80 В) недостаточно для того, чтобы вызвать электрический разряд или даже искру в промежутке между изделием и электродом , поэтому необходим кратковременный импульс напряжения, который бы обеспечил бы пробой искрового разряда.
• Для этого источники питания для сварки в среде защитного газа снабжаются дополнительным устройством-осцилятором.

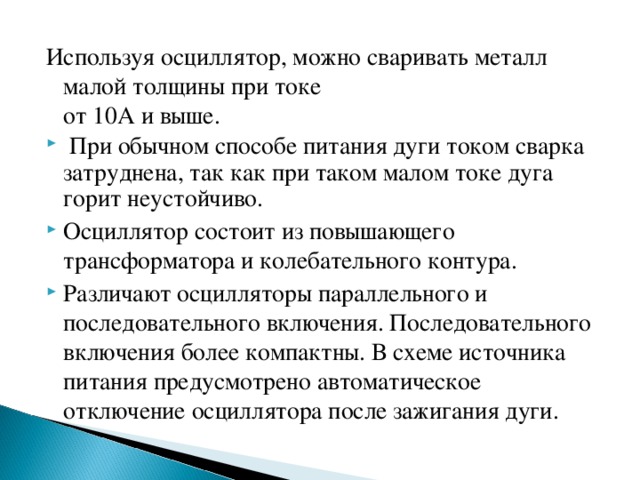

Используя осциллятор, можно сваривать металл малой толщины при токе от 10А и выше.

• При обычном способе питания дуги током сварка затруднена, так как при таком малом токе дуга горит неустойчиво.

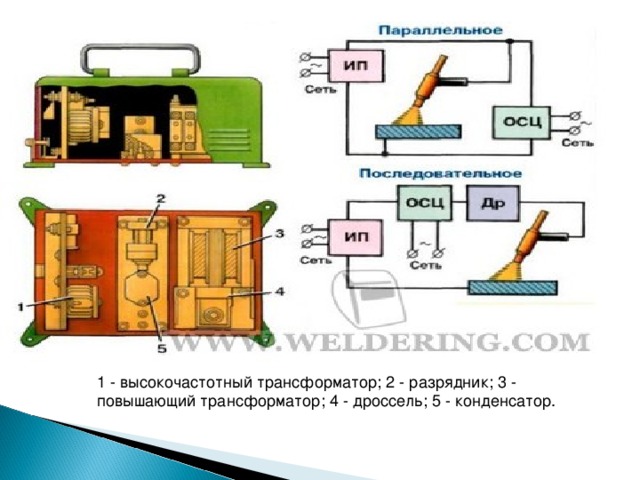

• Осциллятор состоит из повышающего трансформатора и колебательного контура.
• Различают осцилляторы параллельного и последовательного включения. Последовательного включения более компактны. В схеме источника питания предусмотрено автоматическое отключение осциллятора после зажигания дуги.

• На рис . А показана схема осциллятора М-3. Ток от сети сварочного трансформатора напряжением 40—65 в поступает в первичную обмотку повы шающего трансформатора мощностью 150 вт, в котором его напряжение повышается до 2000 в.
• Далее этот ток поступает в так называемый колебательный контур //, состоящий из конденсатора 1, индукционной катушки 2 и искрового разрядника 4.

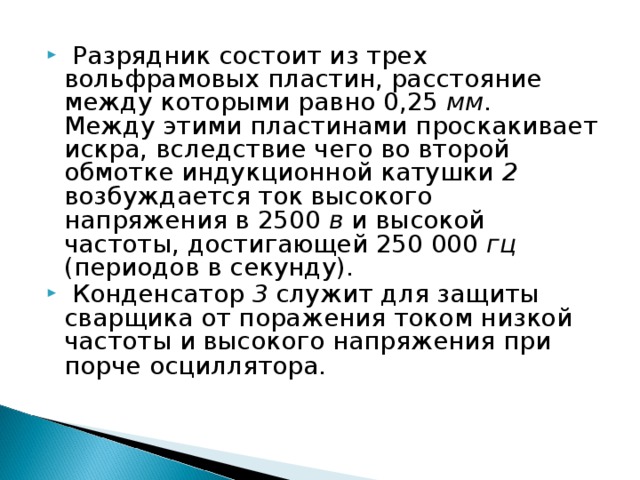

• Разрядник состоит из трех вольфрамовых пластин, расстояние между которыми равно 0,25 мм. Между этими пластинами проскакивает искра, вследствие чего во второй обмотке индукционной катушки 2 возбуждается ток высокого напряжения в 2500 в и высокой частоты, достигающей 250 000 гц (периодов в секунду).
• Конденсатор 3 служит для защиты сварщика от поражения током низкой частоты и высокого напряжения при порче осциллятора.

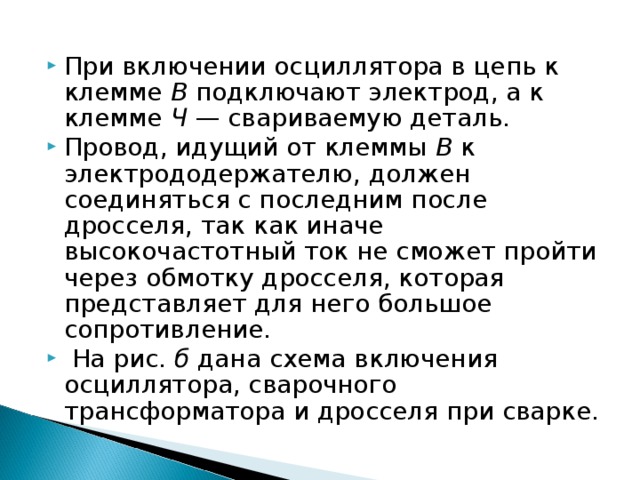

• При включении осциллятора в цепь к клемме В подключают электрод, а к клемме Ч — свариваемую деталь.
• Провод, идущий от клеммы В к электрододержателю, должен соединяться с последним после дросселя, так как иначе высокочастотный ток не сможет пройти через обмотку дросселя, которая представляет для него большое сопротивление.
• На рис. б дана схема включения осциллятора, сварочного трансформатора и дросселя при сварке.

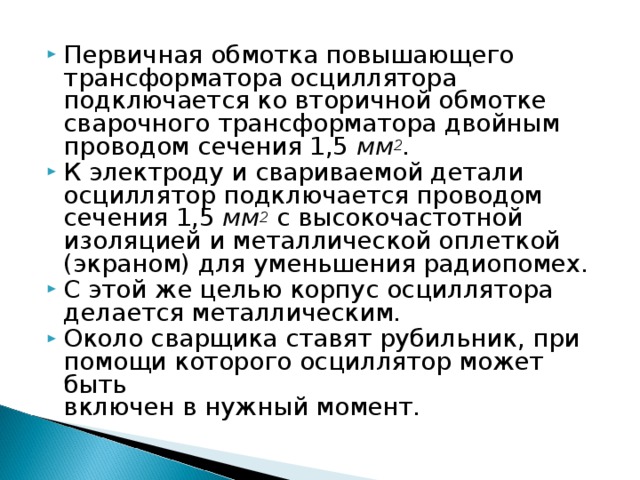

• Первичная обмотка повышающего трансформатора осциллятора подключается ко вторичной обмотке сварочного трансформатора двойным проводом сечения 1,5 мм 2 .
• К электроду и свариваемой детали осциллятор подключается проводом сечения 1,5 мм 2 с высокочастотной изоляцией и металлической оплеткой (экраном) для уменьшения радиопомех.
• С этой же целью корпус осциллятора делается металлическим.
• Около сварщика ставят рубильник, при помощи которого осциллятор может быть включен в нужный момент.

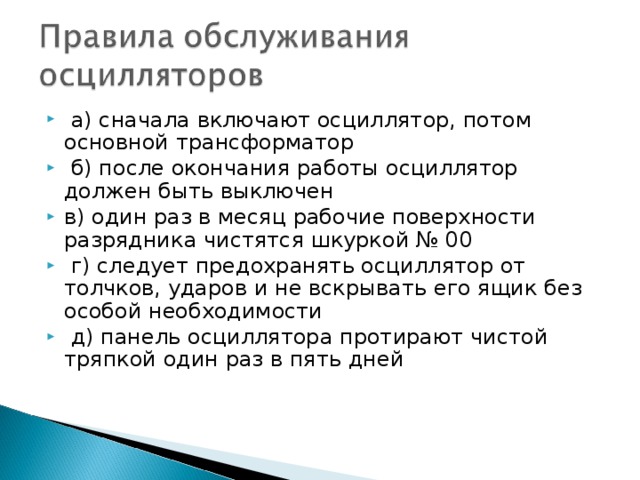

• а) сначала включают осциллятор, потом основной трансформатор
• б) после окончания работы осциллятор должен быть выключен
• в) один раз в месяц рабочие поверхности разрядника чистятся шкуркой № 00
• г) следует предохранять осциллятор от толчков, ударов и не вскрывать его ящик без особой необходимости
• д) панель осциллятора протирают чистой тряпкой один раз в пять дней

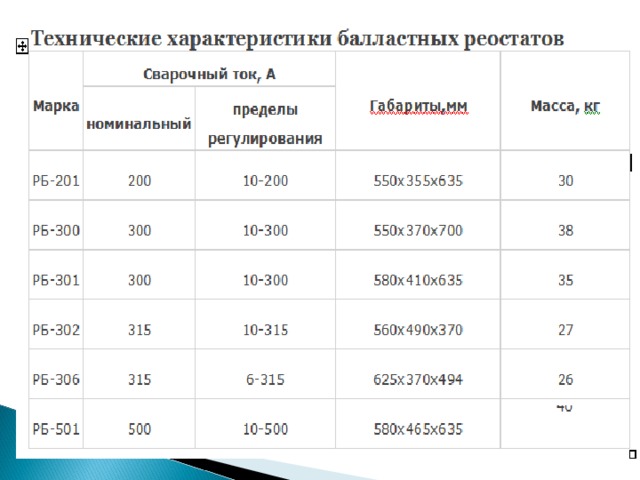

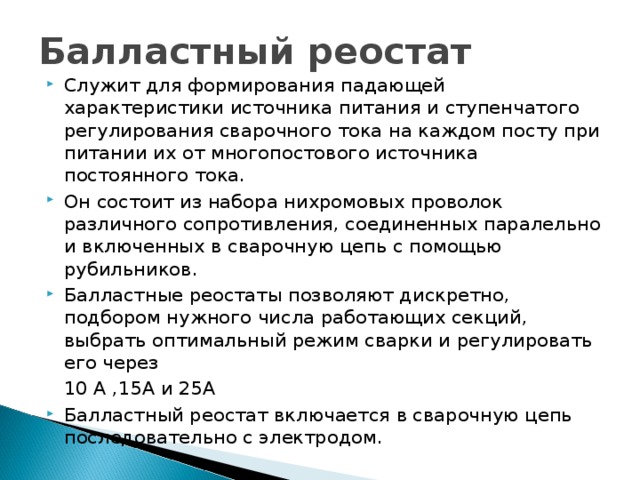

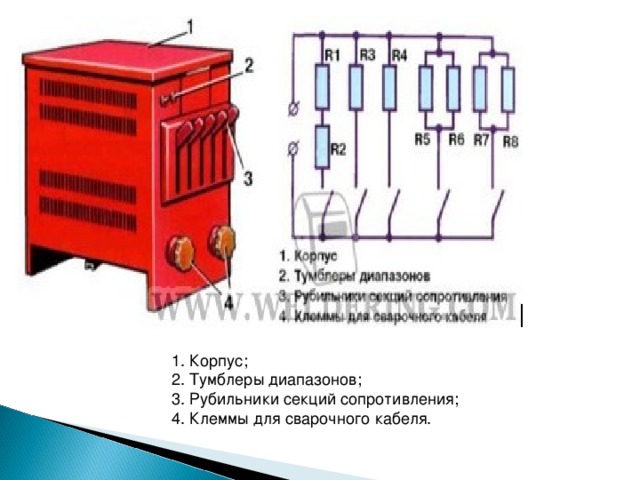

• Служит для формирования падающей характеристики источника питания и ступенчатого регулирования сварочного тока на каждом посту при питании их от многопостового источника постоянного тока.
• Он состоит из набора нихромовых проволок различного сопротивления, соединенных паралельно и включенных в сварочную цепь с помощью рубильников.
• Балластные реостаты позволяют дискретно, подбором нужного числа работающих секций, выбрать оптимальный режим сварки и регулировать его через

10 А ,15А и 25А

• Балластный реостат включается в сварочную цепь последовательно с электродом.

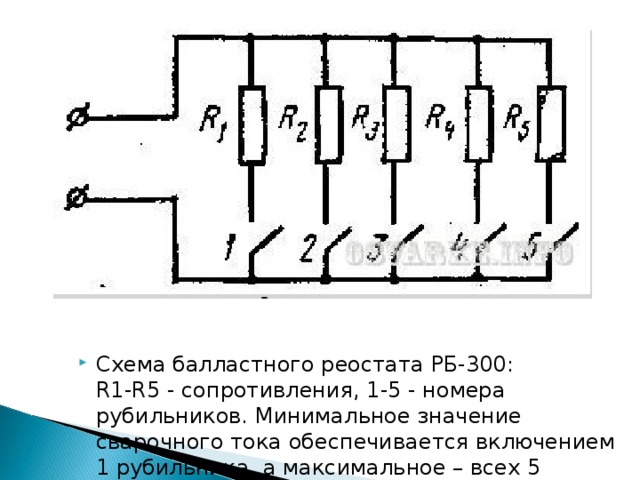

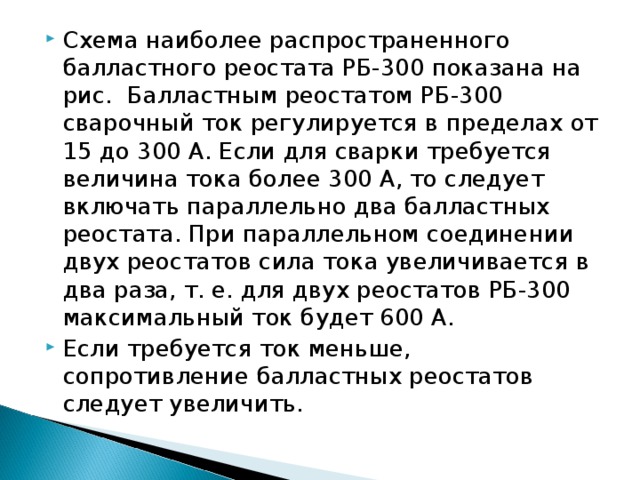

• Схема балластного реостата РБ-300: R1-R5 - сопротивления, 1-5 - номера рубильников. Минимальное значение сварочного тока обеспечивается включением 1 рубильника, а максимальное – всех 5

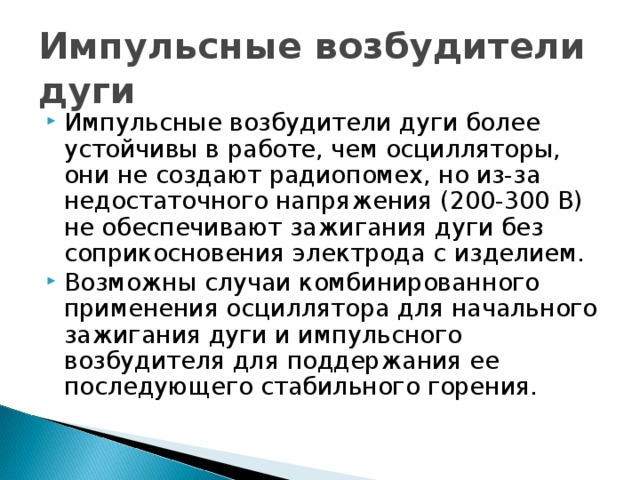

Импульсные стабилизаторы дуги

• Основным недостатком работы трансформатора является невысокая стабильность горения дуги. Для ликвидации этого недостатка применяют импульсные стабилизаторы дуги. (УСГД)
• Это такие устройства, которые служат для подачи синхронизированных (кратковременных) импульсов повышенного напряжения(200-300В) на сварочную дугу переменного тока в момент изменения полярности. Благодаря этому значительно облегчается повторное зажигание дуги, что позволяет снизить напряжение холостого хода трансформатора до 40-50 В, повышается устойчивость горения дуги и улучшается процесс переноса капель расплавленного металла в сварочную ванну.

Импульсные стабилизаторы дуги

Стабилизаторы подключаются параллельно к сети питания трансформатора (380 В), а на выходе - параллельно дуге.

• Серийно начато производство трансформаторов с встроенными в них УСГД
• Применение УСГД позволяют:
• Увеличить время горения дуги на 10-15 %
• Уменьшить расход электродов и увеличить коэффициент наплавки за счет стабильности процесса и уменьшения разбрызгивания металла.
