Отклонения, допуски и посадки на размеры соединяемых деталей

Указанные на чертеже размеры абсолютно точно получить невозможно.

Причины:

• изнашивание станка;
• износ режущей части инструмента;
• деформация детали при обработке;
• погрешность измерительных приборов.

На чертежах размеры деталей указывают с отклонениями, которые проставляются вверху и внизу рядом с номинальным размером.

Номинальным размером называют общий размер для соединяемого вала и отверстия, например 20 мм.

Размеры 20 +0,5 и 20 -0,2 – это номинальный размер с верхним +0,5(мм) и нижним -0,2(мм) предельными отклонениями.

Верхнее отклонение ES, es — алгебраическая разность между наибольшим предельным и соответствующим номинальным размерами.

Верхнее отклонение вала +0,5 мм означает, что наибольший размер вала должен быть 20мм+0,5мм=20,5 мм .

Нижнее отклонение EI, ei — алгебраическая разность между наименьшим предельным и соответствующим номинальным размерами.

Нижнее отклонение вала -0,2 мм означает, что наименьший размер вала должен быть 20мм-0,2мм=19,8мм.

Разность между наибольшим и наименьшем допустимыми (предельными) размерами называют допуском.

20 +0,5 (20,5мм) – 20 -0,2 (19,8мм)=0,7мм

Допуск можно рассчитать и через отклонения:

0,5 – (-0,2)=0,5+0,2=0,7(мм)

Поле допуска  — поле, ограниченное наибольшим и наименьшим предельными размерами и определяемое величиной допуска и его положением относительно номинального размера. При графическом изображении поле допуска заключено между двумя линиями, соответствующими верхнему и нижнему отклонениям относительно нулевой линии.

диаметра вала Для соединения с натягом: диаметр отверстия " width="640"

Соединение (посадка) вала с отверстием может быть подвижным (с зазором) и неподвижным (с натягом).

Для подвижного соединения: диаметр отверстия диаметра вала

Для соединения с натягом: диаметр отверстия

Примеры нанесения отклонений на чертежах:

Практическая часть

Самостоятельная работа. Решение задач.

Задание. Заданы номинальный диаметр и предельные отклонения отверстия:

Определите предельные размеры и величину допуска отверстия.

№ задачи

ES , мкм

1

2

+6,72

D , мм

+0,45

EI , мкм

20

40

-1,25

-8,63

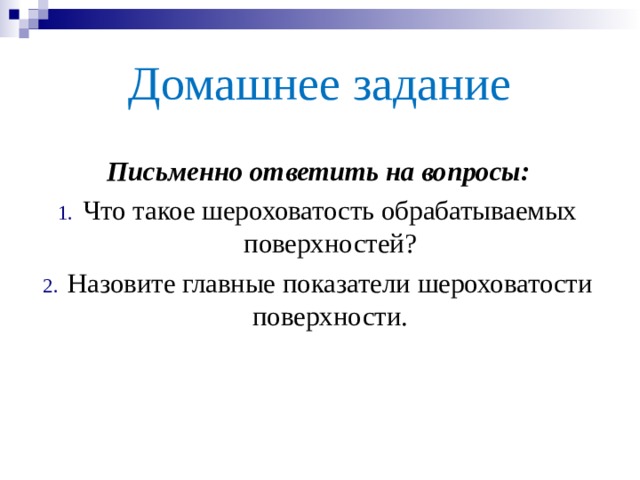

Домашнее задание

Письменно ответить на вопросы:

• Что такое шероховатость обрабатываемых поверхностей?
• Назовите главные показатели шероховатости поверхности.
