Открытый урок по физике

Открытый урок по физике в 8 классе

Тема урока: «Зависимость силы тока от напряжения»

Способности как и мускулы, растут при тренировке» В. Обручев

Актуализация знаний

1.Что называется электрическим током?

Электрическим током называется направленное движение заряженных частиц

2. Что представляет собой электрический ток в металлах?

Электрический ток в металлах- это упорядоченное движение свободных электронов

3. Какое действие производит электрический ток?

Магнитное, химическое и тепловое

4. Направление тока в электрической цепи?

От плюса к минусу

5. Что такое сила тока? (определение, формула)

си́ла то́ка — физическая величина. , равная отношению заряда. , прошедшего через поперечное сечение проводника за промежуток времени, к величине этого промежутка времени

6. Какова единица силы тока? Ампер (А)

7. Прибор для измерения силы тока. Как он подключается? Амперметр, последовательно

8. Что такое напряжение?

Напряжение равно отношению работы электрического поля по перемещению заряда
к величине перемещаемого заряда на участке цепи.

Электри́ческое напряже́ние  — скалярная физическая величина, значение которой равно работе электрического поля, совершаемой при переносе единичного электрического заряда из одной точки в другую

9..Какова единица напряжения? Вольт

10.Каким прибором измеряют напряжение? Как он подключается?

Вольтметр параллельно

Определите цену деления, предел измерения и показания амперметра (0.1-цена дел., 2-предел, 1,4-показания

Определите цену деления, предел измерения и показания вольтметра (1, 18, 15-показания)

Начертите схему, состоящую из гальванического элемента, резистора, амперметра, ключа и вольтметра измеряющего напряжение на резисторе.

Соберите по схеме электрическую цепь

Ирина на ноутбуке, Ангелина собирает реальную цепь.

Проверяем электрическую цепь

Вопрос

• Зависит ли сила тока в проводнике, от напряжения на концах этого проводника?

Ученики дают ответ и предполагаем тему урока

Тема урока: Зависимость силы тока от напряжения.

Практическая работа (1-я цепь)

Вариант 1 на ноутбуке , вариант 2 реальная цепь

Практическая работа (2-я цепь)

Практическая работа (3-я цепь) Заносят результаты в таблицу

Результаты практической работы. Проверяем таблицу. Строим график зависимости силы тока от напряжения.

Практическая работа вариант 1. Проверяем график

Практическая работа вариант 2. Проверяем график

Вычислите отношения:

Проверяем отношения 3 3 6 6

Вывод

• Во сколько раз увеличиваем напряжение, во столько же раз увеличивается и сила тока

• Сила тока на участке цепи прямопропорциональна напряжению на концах этого участка.

Записывают формулу

Физминутка

В учебнике график на рис 69 разобрать: чему равно напряжение при силе тока =0,5А ( напряжение =2В) Чему равна сила тока при напряжении = 4 В (сила тока = 1А)

Во сколько изменилось напряжение от 2В до 8В и во сколько меняется сила тока в этих точках (в 4раза, сила тока от 0.5А до 2А, 2:0,5=4)

Решите задачу Что должен показать вольтметр номер 2? (амперметр 1-й - 5А, 2-й -15, 15:5=3 вольтметр 1 – 20 В, 20*3 = 60 В)

Вопросы

1) Какова зависимость силы тока в проводнике от напряжения на его концах?

Ответ: Сила тока в проводнике прямо пропорциональна напряжению на его концах этого проводника

2) При напряжении на концах участка цепи, равном 2 В, сила тока в проводнике 0,4 А. Каким должно быть напряжение, чтобы в том же проводнике сила тока была 0,8 А?

Ответ: 4 В

3) Когда напряжение на концах проводника равно 8 В, сила тока в нем 0,4 А. Чему будет равна сила тока в проводнике, когда напряжение на его концах уменьшится до 2 В ?

Ответ: 0,1 А

Тест (решают на листах) проверяем по презентации

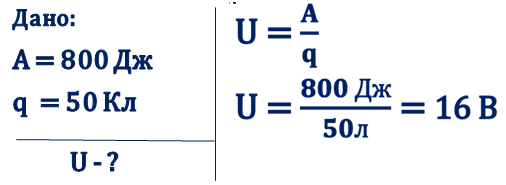

Задача 1. Чему равно напряжение на участке цепи, на котором совершается работа 800 Дж при прохождении по участку заряда в 50 Кл?

Задача 2. При переносе заряда в 240 Кл из одной точки электри­ческой цепи в другую за 16 мин совершена работа 1200 Дж. Определите напряжение и силу тока в цепи.

Задача 3.При силе тока в цепи 2 мА за 5 мин. совершается работа 1200 Дж. Определите напряжение в цепи

Рефлексия (Я усвоил материал, Мне надо еще раз объяснить, Мне было не интересно и скучно на уроке) Подведение итогов урока Оценки

Д/з § 42, упр 17
