Ознакомление со спасательными средствами на судне

Цель:1. Изучить  ТИПЫ  ШЛЮПОК  И ПЛОТОВ .  УСТРОЙСТВО  ИНДИВИДУАЛЬНЫХИ КОЛЕКТИВНЫХ   СПАСАТЕЛЬНЫХ СРЕДСТВ.

 2.   Ознакомиться  с  правилами пользования  и  обслуживания      механизмов  плотов и шлюпок  в пределах своих должностных обязанностей.

ИНДИВИДУАЛЬНЫЕ СРЕДСТВА ЗАЩИТЫ НА СУДНЕ

 ндивидуальные спасательные средства — это средства, рассчитанные на использование одним человеком. В эту группу входят как персональные (спасательные жилеты и гидрокостюмы), так и средства, которые могут быть использованы любым человеком по мере необходимости (спасательные круги, защитные костюмы и теплозащитные средства).

Спасательный круг должен:  • иметь наружный диаметр не более 800 мм и внутренний не менее 400 мм;  • иметь спасательный леер, проходящий по наружному периметру круга и закрепленный в четырех равноудаленных друг от друга местах, образуя четыре одинаковых петли;  • иметь нашитые полосы из световозвращающего материала;  • иметь массу не менее 2,5 кг.

Не менее одного круга с каждого борта должны иметь спасательные лини длиной не менее 30 м.

50% спасательных кругов, но не менее шести, должны быть снабжены самозажигающимися огнями с источником электроэнергии, обеспечивающим горение не менее 2 часов.

Огонь белого цвета должен гореть непрерывно или быть проблесковым с частотой не более 70 проблесков в минуту.

Не менее двух кругов, из числа оборудованных самозажигающимися огнями, должны быть снабжены автоматически действующими дымовыми шашками с продолжительностью действия не менее 15 минут и иметь возможность быстро сбрасываться с ходового мостика. Эти круги не должны иметь спасательных линей.

Дымовые шашки дают дым оранжевого цвета, хорошо видимый днем и отличимый от других возможных источников дыма. Обычно, самозажигающиеся огонь и шашку совмещают в одном корпусе.

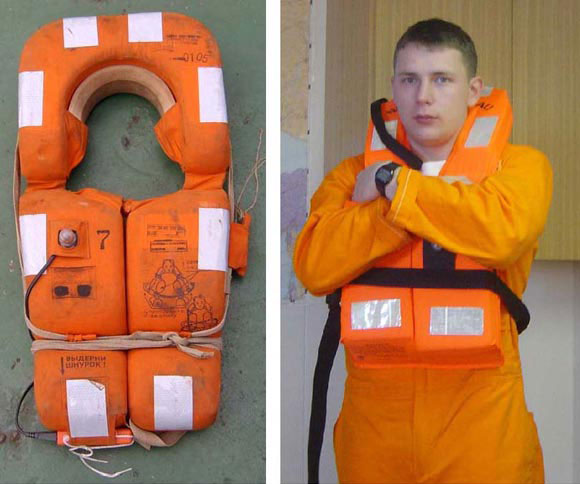

спасательный жилет

Спасательный жилет – это средство для поддержания человека на поверхности воды. Для каждого находящегося на борту человека должен быть предусмотрен спасательный жилет

Конструкция спасательного жилета должна обеспечивать:  • всплытие человека, находящегося в бессознательном состоянии, и его переворот лицом вверх не более чем за 5 секунд;  • поддержание человека в таком положении, чтобы тело было отклонено назад не менее чем на 20°, а рот находился на высоте не менее 12 см над уровнем воды.  • при прыжке в воду с высоты 4,5 метров жилет не должен причинять повреждений.

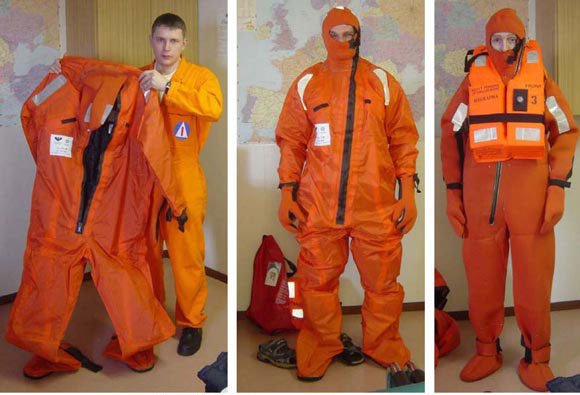

гидрокостюм

Гидротермокостюм - костюм из водонепроницаемого материала для предохранения человека от переохлаждения в холодной воде.

Для каждого находящегося на борту человека должен быть предусмотрен гидротермокостюм.

Гидрокостюмы должны удовлетворять следующим требованиям:  • любой член экипажа мог самостоятельно надеть костюм в течение не более 2 минут вместе с одеждой и спасательным жилетом, если гидрокостюм требует ношения жилета;  • температура тела человека не должна понижаться более чем на 2°С в течение 6 часов при температуре воды 0 – 2°С;  • не поддерживал горения и не плавился, если был охвачен открытым пламенем;  • обладал прочностью, обеспечивающей прыжок с высоты 4,5 метров;  • обеспечивал свободу перемещения при спуске спасательных средств, при подъеме по вертикальному трапу на высоту до 5-ти метров, а также человек мог проплыть небольшое расстояние и забраться в шлюпку или плот.

Коллективные средства защиты на судне

Коллективные судовые спасательные средства (ССС) - это средства, которые могут использоваться группой людей.

Коллективные ССС и их спусковые устройства должны обеспечить надежную и безопасную работу с тем, чтобы они могли быть спущены на воду при наименьшей осадке судна при крене 20° на любой борт и дифференте 10°.

Посадка людей в спасательные средства и спуск последних на воду в спокойных условиях не должны превышать по времени:

• 10 мин — для грузовых судов;

• 30 мин — для пассажирских и промысловых судов неограниченного района плавания.

•  Они как правило, должны размещаться на одной палубе, допускается размещение спасательных плотов на одну палубу выше или ниже палубы, на которой установлены спасательные шлюпки.

Спасательные шлюпки

По способу доставки на воду спасательные шлюпки делятся на спускаемые механическими средствами и спускаемые свободным падением.

Шлюпки, спускаемые механическими средствами, устанавливаются горизонтально по обоим бортам судна. Шлюпбалки - это устройство, предназначенное для хранения шлюпки, имеющее наклоняющиеся за борт балки, используемые при спуске и подъеме шлюпки.

 Спуск шлюпки осуществляется на лопарях вдоль борта судна до тех пор, пока шлюпка не окажется на воде.

Лопари - стальные тросы, прикрепленные к шлюпке в ее оконечностях и проведенные на лебедку, предназначенные для спуска и подъема шлюпки.

Спуск шлюпки происходит только под действием силы тяжести или накопленной механической энергии и не зависит от судовых источников энергии.

Управление спуском шлюпки, спускаемой на талях, может осуществляться как с палубы судна, так и из шлюпки. Это позволяет при благоприятных погодных условиях не оставлять на борту команду обеспечения спуска.

Особенностью наиболее распространенных гравитационных шлюпбалок является вываливание шлюпки под действием силы тяжести после отдачи стопоров. Их отличает быстрота вываливания - не более 2 минут, надежная работа при крене до 20°.

Гравитационные шлюпбалки подразделяют на скатывающиеся (скользящие), у которых стрела с подвешенной к ней шлюпкой перемещается по направляющим станины на роликах, вываливая при этом шлюпку, и шарнирные, вываливающие шлюпку за счет поворота вокруг шарнира, расположенного у нижнего конца шлюпбалки.

Шлюпки свободного падения считаются самым надежным спасательным средством, обеспечивающим эвакуацию людей с гибнущего судна при любых погодных условиях.

Дежурная спасательная шлюпка.

Это тип спасательных шлюпок, предназначенных для спасания людей из воды (упавших за борт или обнаруженных в море) и для сбора спасательных шлюпок и плотов. Преимущество дежурной шлюпки − быстрота и надежность спуска и подъема на борт на ходу при небольшом волнении. Мощный стационарный или подвесной мотор позволяет оперативно обследовать район падения человека за борт, поднять его и доставить к борту судна. Дежурная шлюпка способна выполнять спасательные операции в штормовых условиях и при ограниченной видимости. Дежурные шлюпки находятся в постоянной готовности. Подготовка и спуск шлюпки производятся за 5 минут. Дежурная спасательная шлюпка. Это тип спасательных шлюпок, предназначенных для спасания людей из воды (упавших за борт или обнаруженных в море) и для сбора спасательных шлюпок и плотов. Преимущество дежурной шлюпки − быстрота и надежность спуска и подъема на борт на ходу при небольшом волнении. Мощный стационарный или подвесной мотор позволяет оперативно обследовать район падения человека за борт, поднять его и доставить к борту судна. Дежурная шлюпка способна выполнять спасательные операции в штормовых условиях и при ограниченной видимости. Дежурные шлюпки находятся в постоянной готовности. Подготовка и спуск шлюпки производятся за 5 минут. СПАСАТЕЛЬНЫЙ ПЛОТ

Спасательный плот - это плот, способный обеспечить сохранение жизни людей, терпящих бедствие, с момента оставления ими судна. Его конструкция должна быть такой, чтобы выдержать на плаву влияние окружающей среды в течение не менее 30 суток при любых гидрометеоусловиях.

Плоты изготавливаются вместимостью не менее 6 и обычно до 25 человек (на пассажирских судах могут встретиться плоты вместимостью до 150 человек). Основное распространение, благодаря своей компактности, получили плоты надувного типа (ПСН).

По способу доставки на воду спасательные плоты делятся на спускаемые механическими средствами (при помощи плотбалок) и сбрасываемые.

Посадка в сбрасываемый спасательный плот производится после его раскрытия на воде, что делает более сложной саму процедуру посадки. Однако, процедура доставки плота на воду существенно проще и надежнее в условиях шторма (особенно для небольших судов, у которых качка очень стремительная).

Спускаемые плоты устанавливаются, главным образом, на пассажирских судах, поскольку посадка в них осуществляется на уровне палубы, что является большим преимуществом при спасении пассажиров, могущих оказаться в самом разнообразном физическом и психическом состоянии.

Прочность сбрасываемого плота должна быть достаточной, чтобы выдерживать его сбрасывание в контейнере с высоты не менее 18 м и выдерживать прыгающих людей на раскрывшийся плот с высоты не менее 4.5 метров.

Установка плота предусматривает два способа освобождения от найтовов - ручной и автоматический.

Для ручного освобождения плота от найтовов достаточно сбросить с глаголь-гака фиксирующее звено. Плот остается связанным с судном.

Схема крепления ПСН к судну  1 – найтовы; 2 – глаголь-гак; 3 – пусковой линь; 4 – гидростат; 5 – слабое звено; 6 - бандажная лента Спусковое устройство спасательных плотов должно обеспечивать безопасный спуск плота с полным комплектом людей и снабжения при крене до 20° на любой борт и дифференте до 10°.

 Установка плота предусматривает два способа освобождения от найтовов - ручной и автоматический.

Для ручного освобождения плота от найтовов достаточно сбросить с глаголь-гака фиксирующее звено. Плот остается связанным с судном.

Есть устройства, у который освобождение найтовов происходит поворотом специальной рукоятки, в результате выдергиваются штыри, удерживающие коренные концы найтовов. Такое устройство применяется, когда несколько плотов размещается на одной раме друг за другом. В такой конструкции предусматривается как последовательный сброс плотов, так и сброс всех плотов поворотом одной рукоятки.

Для автоматического освобождения плота при погружении судна под воду в разобщающее устройство включается гидростат - устройство, освобождающее найтовы на глубине не более 4 м.

По принципу действия гидростаты бывают разобщающего типа и режущего.

В гидростате режущего типа в исходном состоянии подпружиненный нож удерживается запирающим штифтом, закрепленном на подпружиненной мембране.

Пространство над мембраной является герметично закрытым, поэтому при погружении в воду давление начинает расти только под мембраной. Жесткость пружины, удерживающей мембрану, рассчитывается на то, чтобы на глубине до 4 м внешнее давление отжало мембрану и освободило нож. Сжатая пружина ножа после освобождения резко распрямляется, и ударом ножа перерезывается веревочная петля, удерживающая найтовы.

Плот остается связанным с судном только через слабое звено.

Гидростат разобщающего типа. Корпуса гидростатов разобщающего типа достаточно разнообразны, но все они используют механический принцип отсоединения при достижении заданного давления на чувствительный элемент.

Спуск ПСН на воду

Краткая инструкция по приведению плота в рабочее состояние и посадке в виде рисунков с пояснениями наносится на контейнер плота и рядом с местом установки.

Порядок спуска ПСН на воду и посадка в него предусматривает следующие действия:  • освободить найтовы;  • вытолкнуть плот за борт. Для высокобортного судна не рекомендуется сбрасывать плот при крене свыше 15° со стороны вышедшего из воды борта. Допрыгнуть до воды, не касаясь борта, в этом случае маловероятно, а соскальзывание по вышедшему из воды борту, обросшему ракушками, может привести к серьезным травмам;  • вытянуть из контейнера пусковой линь и сильно дернуть;  • раскрывшийся плот подтянуть к борту и закрепить линь;

Если плот раскрылся днищем вверх, то на днище плота имеются специальные лямки, взявшись за которые руками и уперевшись в край днища ногами, можно плот перевернуть в нормальное положение. Так как плот имеет большую парусность, то перед переворачиванием его необходимо повернуть так, чтобы оказаться с подветренной стороны. В этом случае ветер будет помогать переворачивать плот;  • переместиться в плот, стремясь попасть в него сухим:   - можно прыгать на плот с высоты до 4,5 м, если есть уверенность, что в нем нет людей;   - можно спуститься по штормтрапу;   - можно спуститься по швартовному концу;   - можно прыгать в воду рядом с плотом, а затем забраться в плот;  • помочь другим спасающимся забраться в плот (использовать спасательное кольцо с линем из аварийного снабжения плота).
