Параллельное соединение проводников

Одесская специализированная общеобразовательная школа І-ІІІ ступеней № 40, Одесского городского совета, Одесской области

Тема урока:

Параллельное соединение проводников

Учитель физики высшей категории

Яковлев Юрий Яковлевич

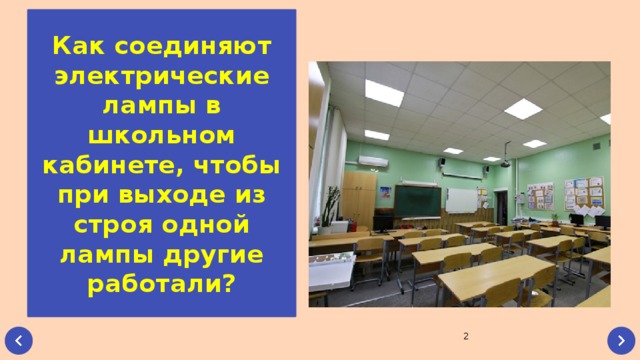

Как соединяют электрические лампы в школьном кабинете, чтобы при выходе из строя одной лампы другие работали?

Как вычислить?

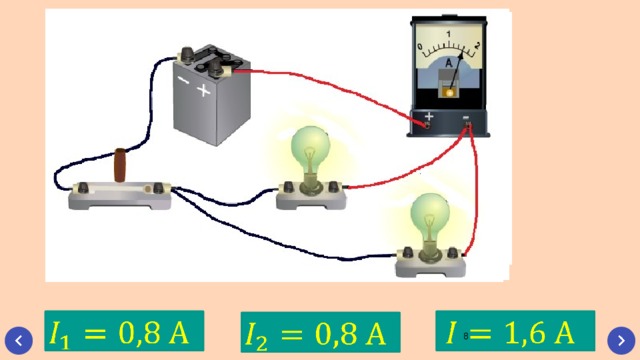

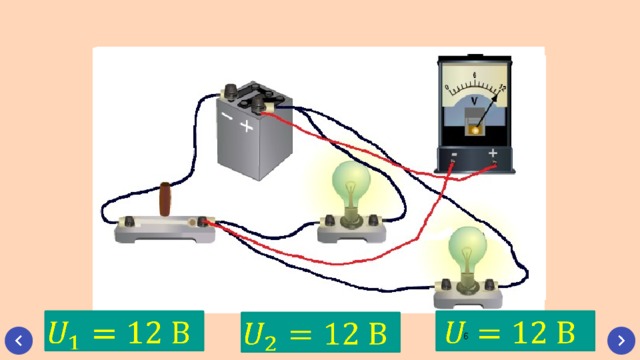

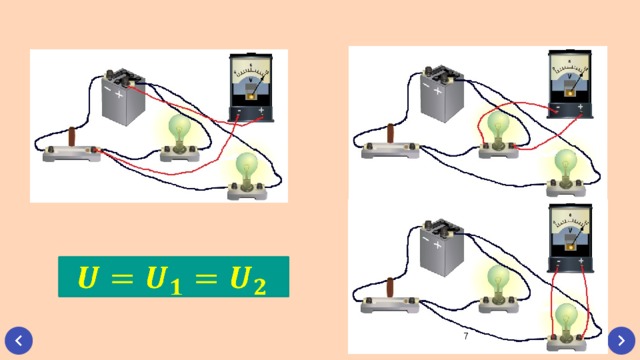

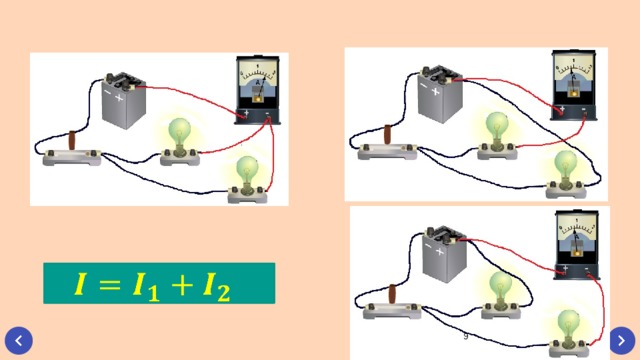

При условии параллельного соединения проводников

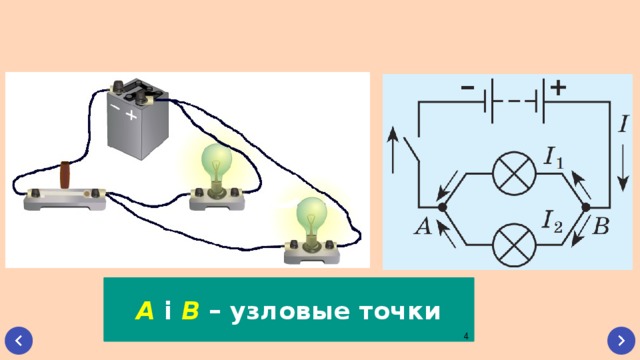

A і B – узловые точки

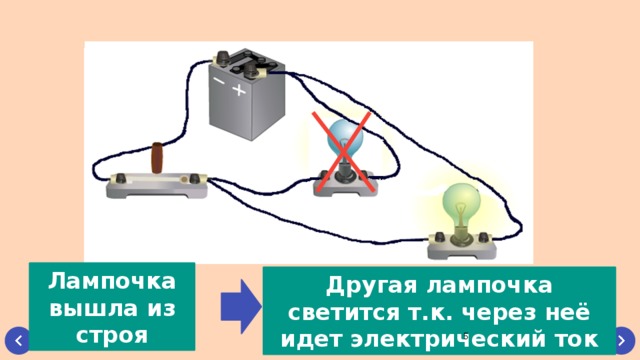

Лампочка вышла из строя

Другая лампочка светится т.к. через неё идет электрический ток

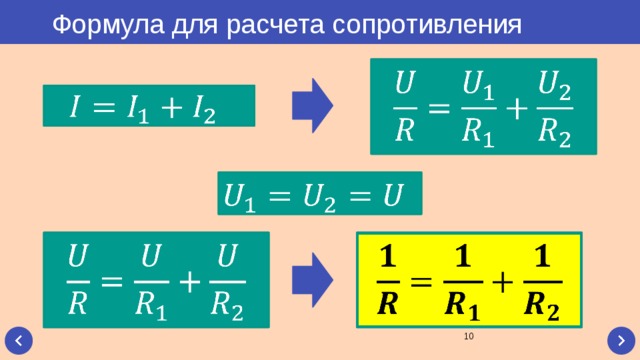

Формула для расчета сопротивления

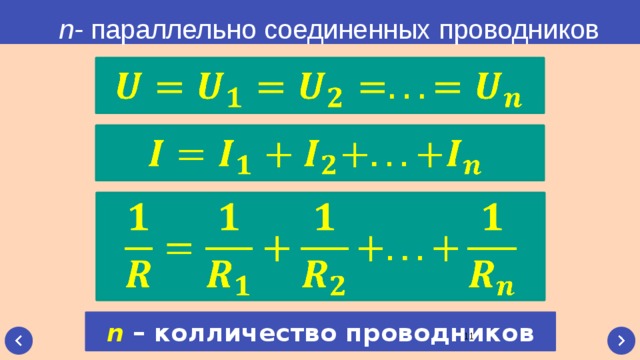

n- параллельно соединенных проводников

n – колличество проводников

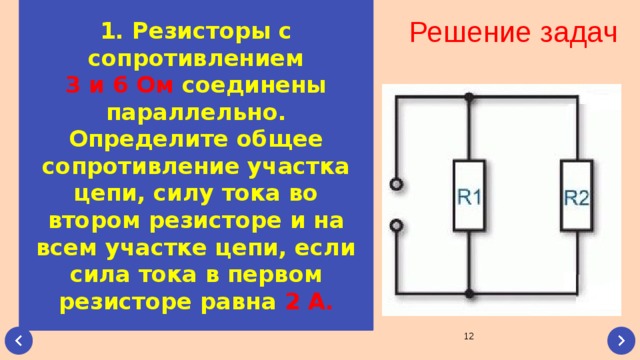

1. Резисторы с сопротивлением

3 и 6 Ом соединены параллельно. Определите общее сопротивление участка цепи, силу тока во втором резисторе и на всем участке цепи, если сила тока в первом резисторе равна 2 А.

Решение задач

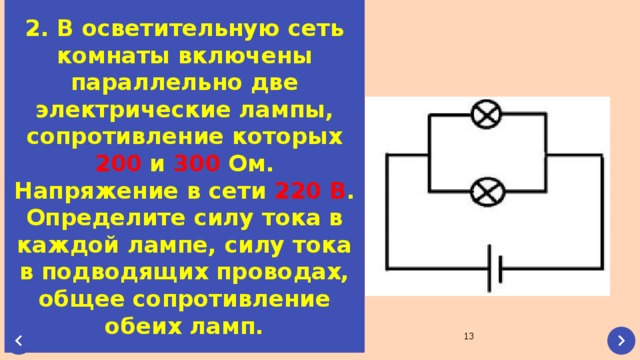

2. В осветительную сеть комнаты включены параллельно две электрические лампы, сопротивление которых 200 и 300 Ом. Напряжение в сети 220 В . Определите силу тока в каждой лампе, силу тока в подводящих проводах, общее сопротивление обеих ламп.

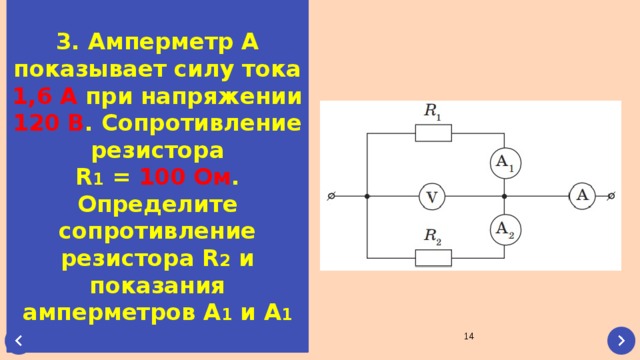

3. Амперметр А показывает силу тока 1,6 А при напряжении 120 В . Сопротивление резистора

R 1 = 100 Ом . Определите сопротивление резистора R 2 и показания амперметров А 1 и А 1

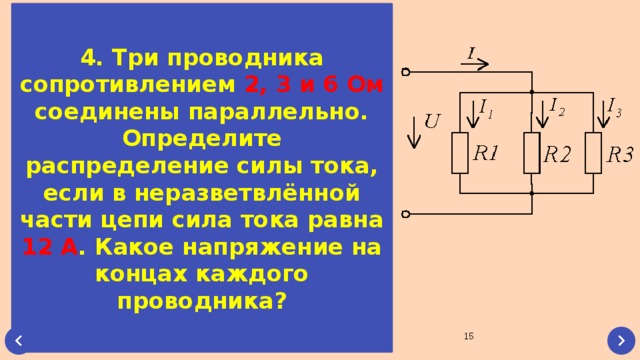

4. Три проводника сопротивлением 2, 3 и 6 Ом соединены параллельно. Определите распределение силы тока, если в неразветвлённой части цепи сила тока равна 12 А . Какое напряжение на концах каждого проводника?

1. Сравните напряжение на всем участке цепи, содержащей параллельно соединенные проводники, и напряжения на каждом проводнике.

2. Каково соотношение между силой тока в неразветвленной части цепи и силой тока в каждой ветке разветвления?

3. С помощью какой формулы можно вычислить сопротивление участка цепи, которая состоит из нескольких параллельно соединенных проводников?

4. Почему потребители электроэнергии в вашем доме соединены параллельно?

Домашнее задание:

читать § 32, решить упр.32,№2,3
