Параметрические измерительные преобразователи

Параметрические измерительные преобразователи

Электроизмерительные приборы

• Электроизмерительные приборы получили широкое применение для измерений неэлектрических величин. Это стало возможным благодаря применению специальных преобразователей (Пр).

• Выходные сигналы таких преобразователей передаются в виде параметров цепи или ЭДС (заряда), связанной функциональной зависимостью с входным сигналом. Первые называются параметрическими, вторые – генераторными.

Электроизмерительные приборы

• Из параметрических преобразователей наибольшее распространение получили реостатные,

• тензочувствительные, термочувствительные,
• электролитические,
• ионизационные,
• индуктивные и емкостные устройства.

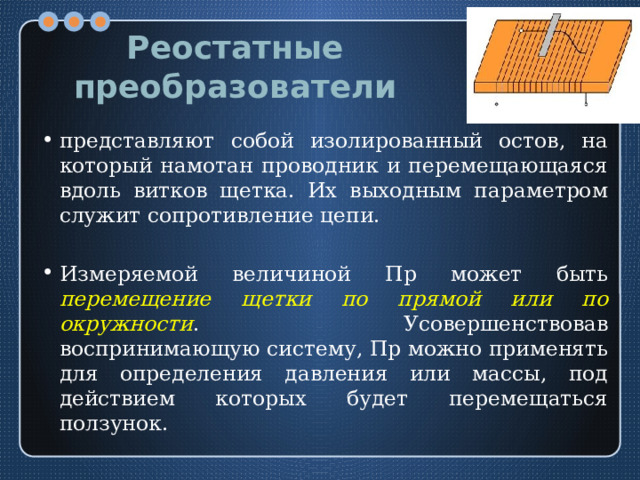

Реостатные преобразователи

• представляют собой изолированный остов, на который намотан проводник и перемещающаяся вдоль витков щетка. Их выходным параметром служит сопротивление цепи.

• Измеряемой величиной Пр может быть перемещение щетки по прямой или по окружности . Усовершенствовав воспринимающую систему, Пр можно применять для определения давления или массы, под действием которых будет перемещаться ползунок.

Реостатные преобразователи

• Для обмотки реостата применяют материалы, сопротивление которых мало зависит от внешних факторов (температура, давление, влажность и т. д.). Такими материалами могут быть нихром, фехраль, константан или манганин. Изменяя форму и сечение остова (соответственно меняется и длина одного витка) можно добиться нелинейной зависимости сопротивления цепи от перемещения ползунка.

• Достоинством реостатных преобразователей можно назвать простоту их конструкции. Однако невозможно точно определить перемещение, если выходное сопротивление при этом изменяется в пределах одного витка. Это является главным недостатком таких Пр, и характеризует их погрешность.

Тензочувствительные преобразователи (ТЧПр).

• Работа их основана на изменении активного сопротивления проводника под воздействием давления или механической деформации . Такое явление называется тензоэффектом .

• Входным сигналом для ТЧПр может быть растяжение, сжатие или другой вид деформации деталей оборудования, металлических конструкций, выходным сигналом служит изменение сопротивления преобразователя.

Тензочувствительные преобразователи (ТЧПр).

• Тензочувствительные Пр представляют собой тонкую подложку, выполненную из бумаги или пленки и наклеенную на нее проволоку, очень малого сечения .

• В качестве воспринимающего элемента обычно используют константановую проволоку, имеющую независимое от температуры сопротивление, диаметром 0,02-0,05 мм. Также применяют фольговые ТЧПр и пленочные тензорезисторы.

• Входным сигналом для ТЧПр может быть растяжение, сжатие или другой вид деформации деталей оборудования, металлических конструкций, выходным сигнал служит изменение сопротивления преобразователя.

Тензочувствительные преобразователи (ТЧПр).

• ТЧ преобразователь наклеивают на измеряемую деталь, таким образом, чтобы ось линейного расширения детали совпадала с продольной осью ТЧП. При расширении измеряемого объекта, увеличивается длина ТЧП, соответственно его сопротивление изменяется.
• Достоинством таких приборов является линейность, простота конструкции и установки. К недостаткам можно отнести невысокую чувствительность.

Термочувствительные преобразователи (ТРПр)

• В качестве основных элементов таких устройств применяют терморезисторы, термодиоды, термотранзисторы и т. п .
• Термоэлемент включается в электрическую цепь, таким образом, что через него проходит ток цепи, и воздействует температура измеряемого элемента.
• С их помощью могут быть измерены температура, вязкость, теплопроводность, скорость движения и прочие параметры среды, в которой находится элемент.

Термочувствительные преобразователи (ТРПр)

• Для измерений в диапазоне температур -260°C до +1100°C применяют платиновые терморезисторы, в диапазоне -200°C до +200°C – медные.
• В диапазоне температур -80°C до +150°C, когда требуется особая точность, применяют термодиоды и термотранзисторы.

• ТРПр по режиму работы разделяют на перегревные и без предварительного нагрева . Приборы без предварительного нагрева применяют только для измерения температуры среды, так как протекающий в них ток не влияет на их нагрев. По сопротивлению элемента достаточно точно определяют температуру среды.

Термочувствительные преобразователи (ТРПр)

• Режим работы другого вида термопреобразователей связан с их предварительным разогревом до заданной величины. Затем их помещают в измеряемую среду, и следят за изменением его сопротивления.

• По скорости изменения сопротивления можно судить насколько интенсивно происходит охлаждение или нагрев, а значит можно определить скорость движения измеряемого вещества, его вязкость и другие параметры.

Полупроводниковые ТРПр

• Полупроводниковые ТРПр более чувствительны чем терморезисторы, поэтому их применяют в области точных измерений.
• Однако их существенным недостатком является узкий температурный диапазон и плохая воспроизводимость статической характеристики устройства.

Электролитические преобразователи (ЭЛП)

• Применяют для определения концентрации растворов, так как электрическая проводимость растворов существенно зависит от степени концентрации солей в них.

• ЭЛП представляют собой сосуд с двумя электродами. К электродам подается напряжение, таким образом, электрическая цепь замыкается через слой электролита. Такие преобразователи применяют на переменном токе, так как под действием постоянного тока , электролит диссоциирует на положительные и отрицательные ионы, что вносит погрешность в измерения.

Электролитические преобразователи (ЭЛП)

• Еще одним недостатком ЭЛП можно назвать зависимость проводимости электролита от температуры, что вынуждает поддерживать постоянную температуру с помощью холодильных или нагревательных установок.

Индуктивные и емкостные преобразователи

• выходными параметрами таких устройств являются индуктивность и емкость . Измеряемой величиной простых индуктивных Пр может быть перемещение от 10 до 15 мм, для индуктивных трансформаторных Пр с незамкнутой системой это значение может быть увеличено до 100 мм. Емкостные Пр применяют для измерения перемещений порядка 1 мм.

• Индуктивные Пр представляют собой две катушки индуктивности, размещенные на незамкнутом сердечнике. На взаимную индуктивность катушек влияют такие параметры как: длина воздушного зазора незамкнутого участка, площадь поперечного сечения воздушного зазора, магнитная проницаемость воздушного зазора.

Индуктивные и емкостные преобразователи

• Таким образом, измерением взаимной индуктивности катушек можно определить насколько изменились вышеприведенные параметры. А измениться они могут при перемещении в воздушном промежутке пластины диэлектрика. На этом основан принцип работы индуктивных Пр.

Индуктивные и емкостные преобразователи

• Принцип работы емкостных Пр основан на изменении емкости конденсатора при уменьшении активной площади обкладок, изменении расстояния между обкладками конденсатора и изменении диэлектрической проницаемости межобкладочного пространства.

• Емкостные преобразователи имеют более высокую чувствительность к изменению входных параметров. Емкостный Пр в состоянии зафиксировать изменение емкости даже при перемещении на тысячные доли миллиметра.

Индуктивные и емкостные преобразователи

• Основными недостатками индуктивных и емкостных Пр можно назвать их подверженность воздействию внешних электрических полей, паразитных токов и необходимость в источниках питания повышенной частоты.

Ионизационные преобразователи

• Принцип работы приборов основан на явлении ионизации газа и других сред под воздействием ионизирующих излучений, в качестве которых могут применяться ионизирующие α-, β- и γ-излучения радиоактивных веществ, или рентгеновские излучения.

• Если камеру с газом подвергнуть излучению, то через электроды потечет электрический ток. Величина этого тока будет зависеть от состава газа, размеров электродов, расстояния между электродами и приложенного напряжения.

Ионизационные преобразователи

• Измеряя электрический ток в цепи, при известном составе среды, расстоянии между электродами, приложенном напряжении можно определить размер электродов, или наоборот другие параметры. Их применяют для измерения размеров деталей, или составов газа и пр.

• Основным преимуществом ионизирующих Пр является возможность бесконтактного измерения, в агрессивных средах, под повышенным давлением или температурой. Недостатком таких Пр является необходимость биологической защиты персонала от воздействия излучений.
