Педальный выключатель

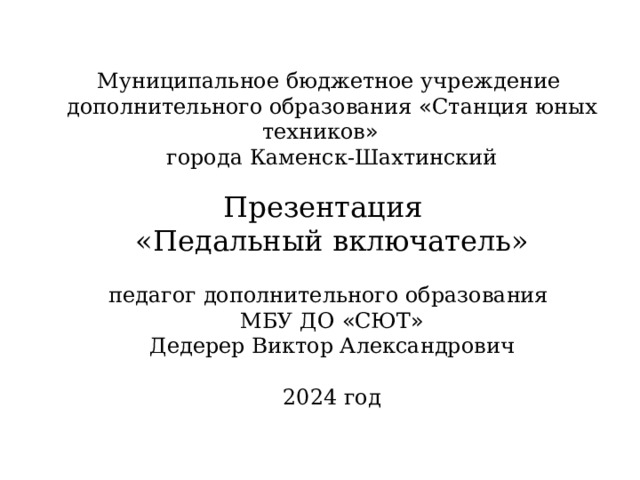

Муниципальное бюджетное учреждение

дополнительного образования « Станция юных техников »

города Каменск-Шахтинский

Презентация

«Педальный включатель»

педагог дополнительного образования

МБУ ДО « СЮТ »

Дедерер Виктор Александрович

2024 год

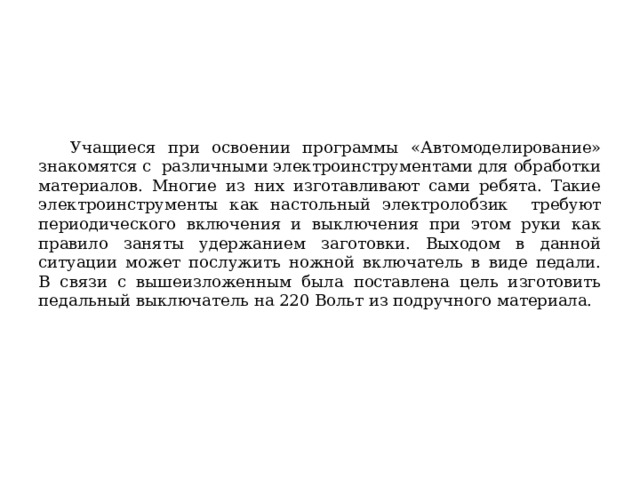

Учащиеся при освоении программы «Автомоделирование» знакомятся с различными электроинструментами для обработки материалов. Многие из них изготавливают сами ребята. Такие электроинструменты как настольный электролобзик требуют периодического включения и выключения при этом руки как правило заняты удержанием заготовки. Выходом в данной ситуации может послужить ножной включатель в виде педали. В связи с вышеизложенным была поставлена цель изготовить педальный выключатель на 220 Вольт из подручного материала.

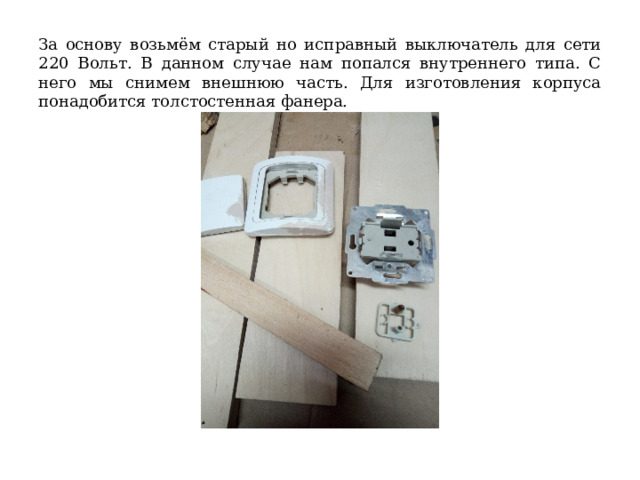

За основу возьмём старый но исправный выключатель для сети 220 Вольт. В данном случае нам попался внутреннего типа. С него мы снимем внешнюю часть. Для изготовления корпуса понадобится толстостенная фанера.

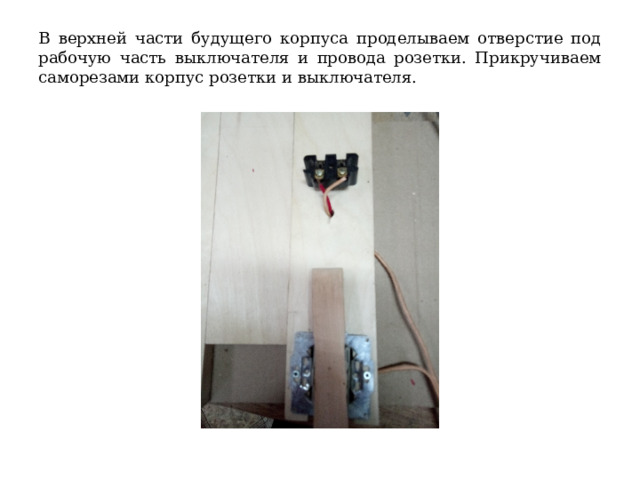

В верхней части будущего корпуса проделываем отверстие под рабочую часть выключателя и провода розетки. Прикручиваем саморезами корпус розетки и выключателя.

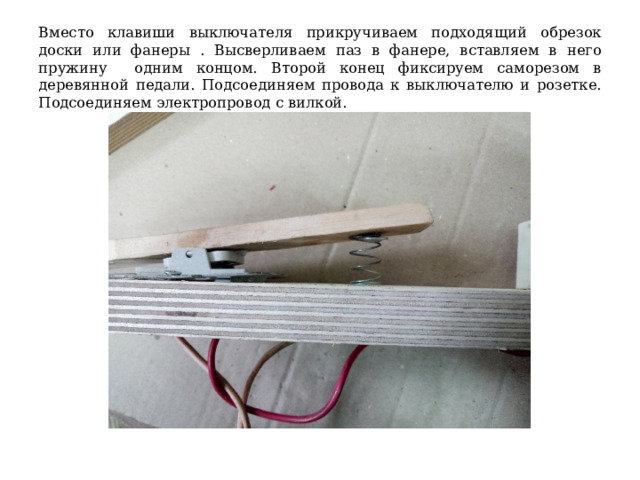

Вместо клавиши выключателя прикручиваем подходящий обрезок доски или фанеры . Высверливаем паз в фанере, вставляем в него пружину одним концом. Второй конец фиксируем саморезом в деревянной педали. Подсоединяем провода к выключателю и розетке. Подсоединяем электропровод с вилкой.

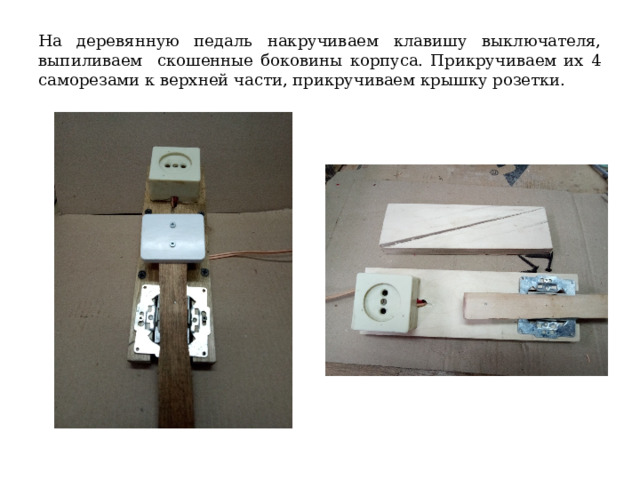

На деревянную педаль накручиваем клавишу выключателя, выпиливаем скошенные боковины корпуса. Прикручиваем их 4 саморезами к верхней части, прикручиваем крышку розетки.

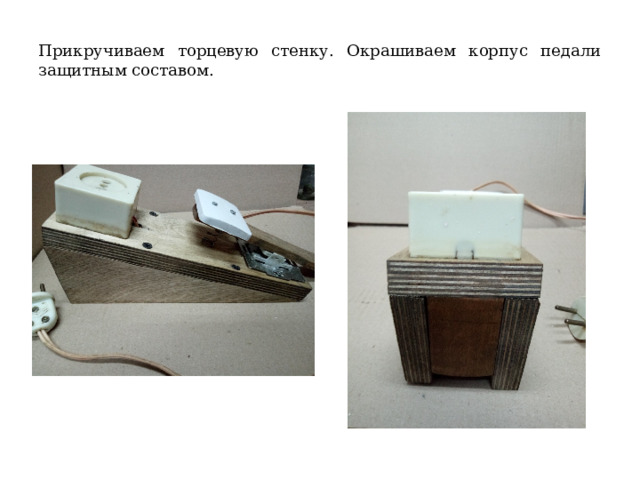

Прикручиваем торцевую стенку. Окрашиваем корпус педали защитным составом.

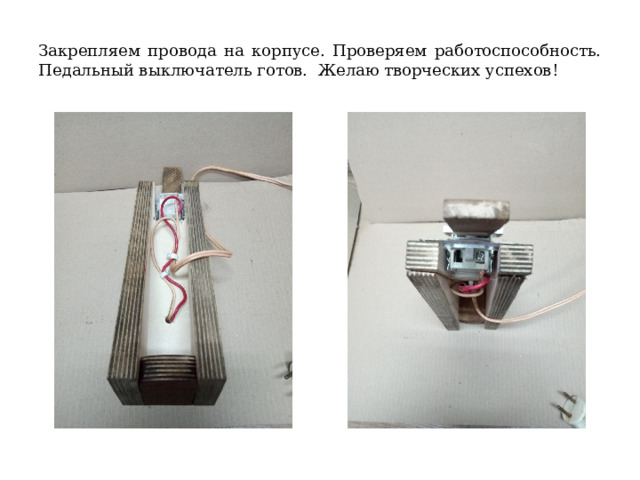

Закрепляем провода на корпусе. Проверяем работоспособность. Педальный выключатель готов. Желаю творческих успехов!
