Передаточные механизмы

СОСТАВИТЕЛЬ:

КОРОЛЕВ С.В.

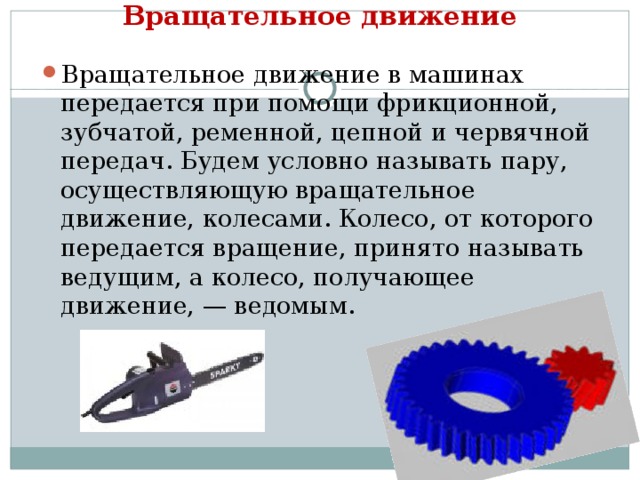

Вращательное движение

• Вращательное движение в машинах передается при помощи фрикционной, зубчатой, ременной, цепной и червячной передач. Будем условно называть пару, осуществляющую вращательное движение, колесами. Колесо, от которого передается вращение, принято называть ведущим, а колесо, получающее движение, — ведомым.

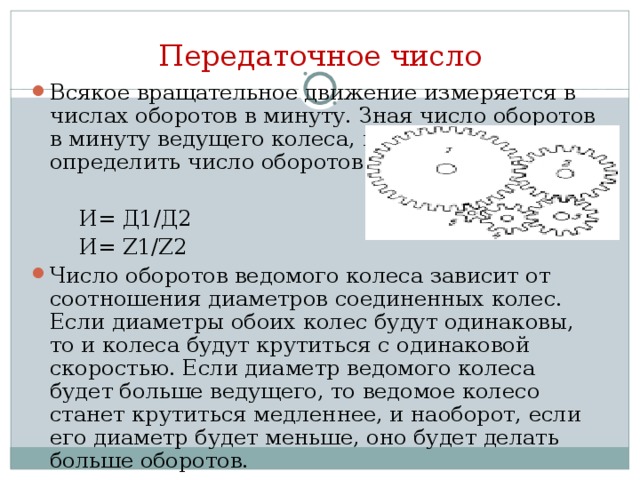

Передаточное число

• Всякое вращательное движение измеряется в числах оборотов в минуту. Зная число оборотов в минуту ведущего колеса, мы можем определить число оборотов ведомого колеса

И= Д1/Д2

И= Z1/Z2

• Число оборотов ведомого колеса зависит от соотношения диаметров соединенных колес. Если диаметры обоих колес будут одинаковы, то и колеса будут крутиться с одинаковой скоростью. Если диаметр ведомого колеса будет больше ведущего, то ведомое колесо станет крутиться медленнее, и наоборот, если его диаметр будет меньше, оно будет делать больше оборотов.

Ременная передача

• Ременная передача, как и шестеренчатая, весьма часто встречается в машинах. Она применяется там, где валы удалены друг от друга на большое расстояние и шестеренчатую передачу применить нельзя

шкив

По своему профилю ремни бывают плоские, круглые и трапецеидальные

Передачи вращения

Применение ременной передачи

Приведите свои примеры применения

Зубчатая передача

• В зубчатых передачах вращение от одного колеса к другому передается при помощи зубцов.
• Для правильного зацепления и легкой работы колес профиль зубца делают по определенной кривой, называемой эвольвентой.

Механизм, служащий для повышения или понижения скорости вращения, называется редуктором .

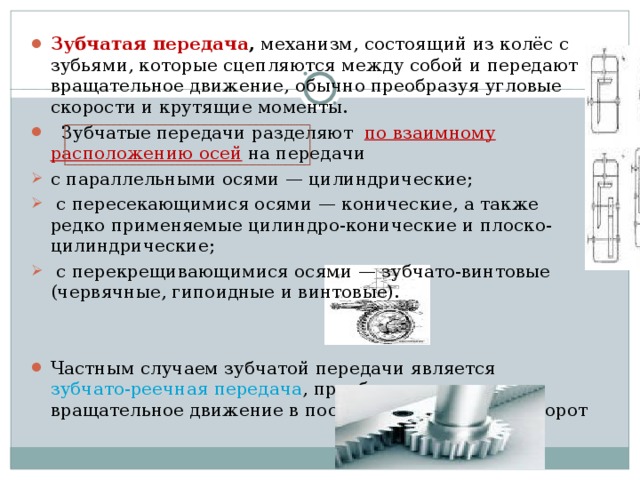

• Зубчатая передача , механизм, состоящий из колёс с зубьями, которые сцепляются между собой и передают вращательное движение, обычно преобразуя угловые скорости и крутящие моменты.
•   Зубчатые передачи разделяют по взаимному расположению осей на передачи

• с параллельными осями — цилиндрические;
• с пересекающимися осями — конические, а также редко применяемые цилиндро-конические и плоско-цилиндрические;
• с перекрещивающимися осями — зубчато-винтовые (червячные, гипоидные и винтовые).

• Частным случаем зубчатой передачи является зубчато-реечная передача , преобразующая вращательное движение в поступательное или наоборот

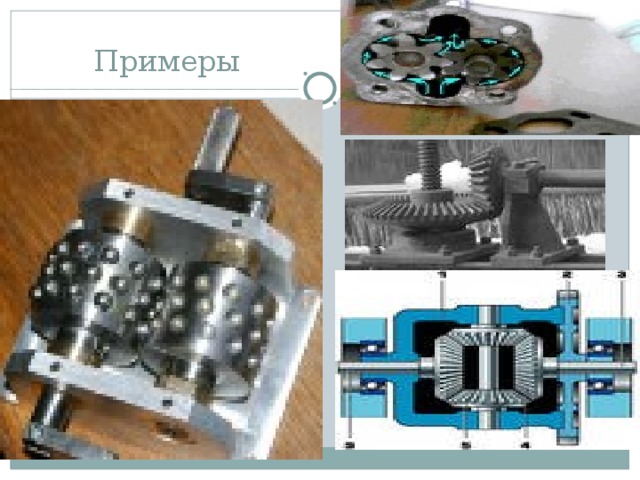

Примеры

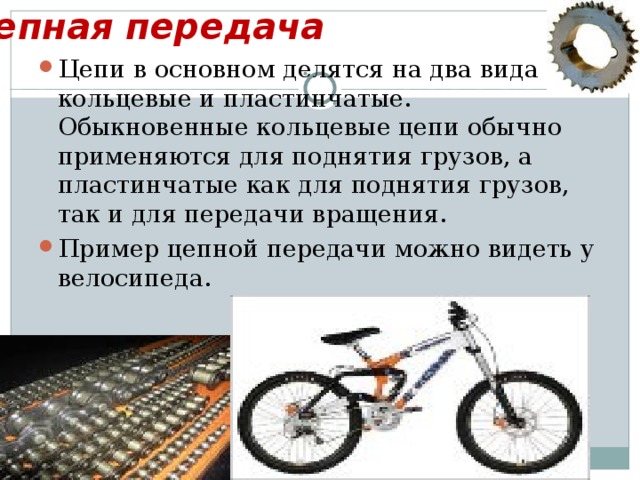

Цепная передача

• Цепи в основном делятся на два вида — кольцевые и пластинчатые. Обыкновенные кольцевые цепи обычно применяются для поднятия грузов, а пластинчатые как для поднятия грузов, так и для передачи вращения.
• Пример цепной передачи можно видеть у велосипеда.

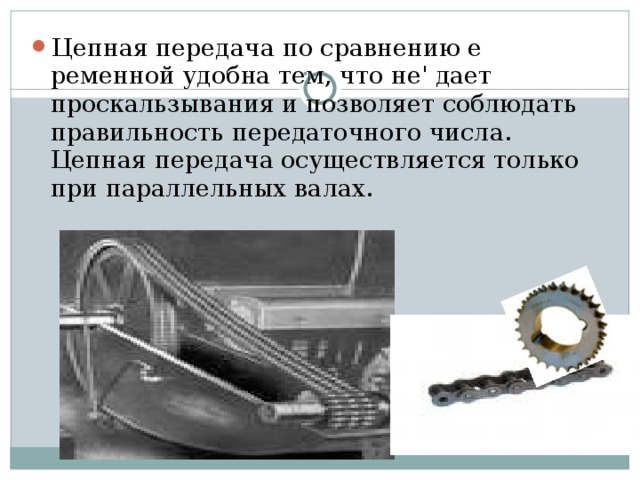

• Цепная передача по сравнению е ременной удобна тем, что не' дает проскальзывания и позволяет соблюдать правильность передаточного числа. Цепная передача осуществляется только при параллельных валах.

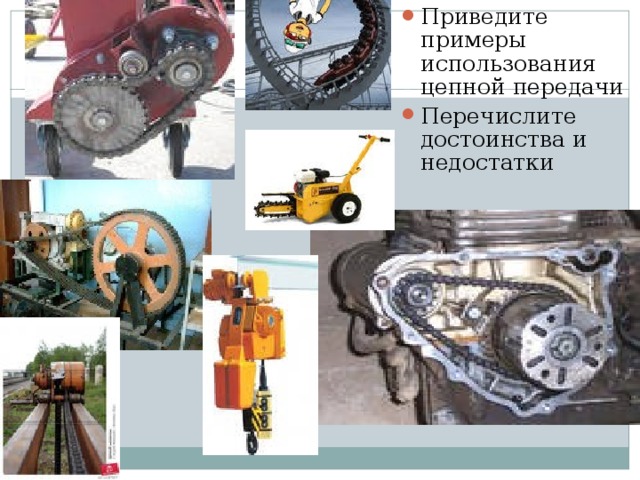

• Приведите примеры использования цепной передачи
• Перечислите достоинства и недостатки

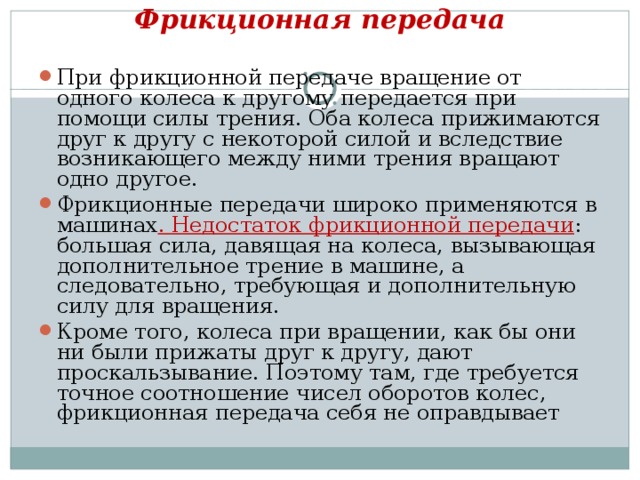

Фрикционная передача

• При фрикционной передаче вращение от одного колеса к другому передается при помощи силы трения. Оба колеса прижимаются друг к другу с некоторой силой и вследствие возникающего между ними трения вращают одно другое.
• Фрикционные передачи широко применяются в машинах . Недостаток фрикционной передачи : большая сила, давящая на колеса, вызывающая дополнительное трение в машине, а следовательно, требующая и дополнительную силу для вращения.
• Кроме того, колеса при вращении, как бы они ни были прижаты друг к другу, дают проскальзывание. Поэтому там, где требуется точное соотношение чисел оборотов колес, фрикционная передача себя не оправдывает

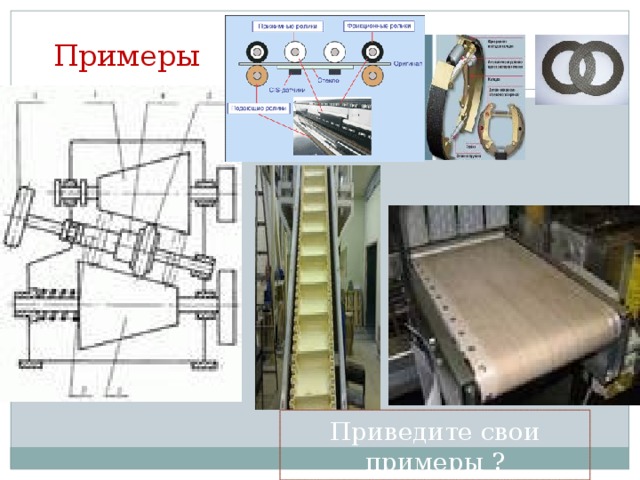

Примеры

Приведите свои примеры ?

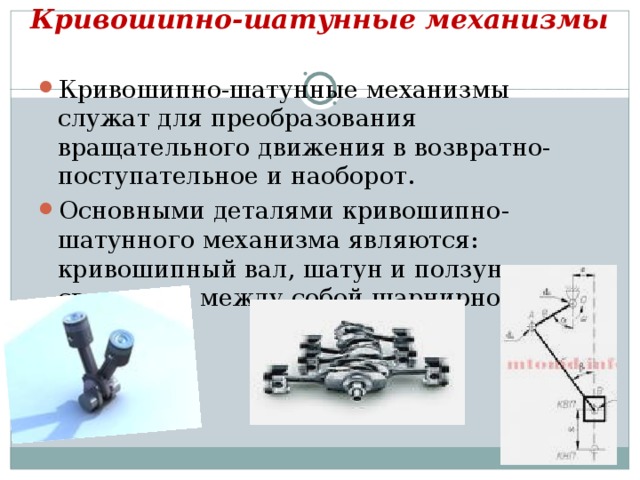

Кривошипно-шатунные механизмы

• Кривошипно-шатунные механизмы служат для преобразования вращательного движения в возвратно-поступательное и наоборот.
• Основными деталями кривошипно-шатунного механизма являются: кривошипный вал, шатун и ползун, связанные между собой шарнирно

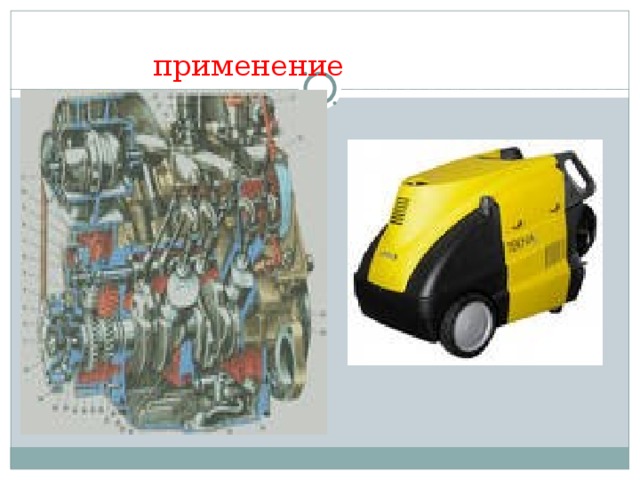

применение

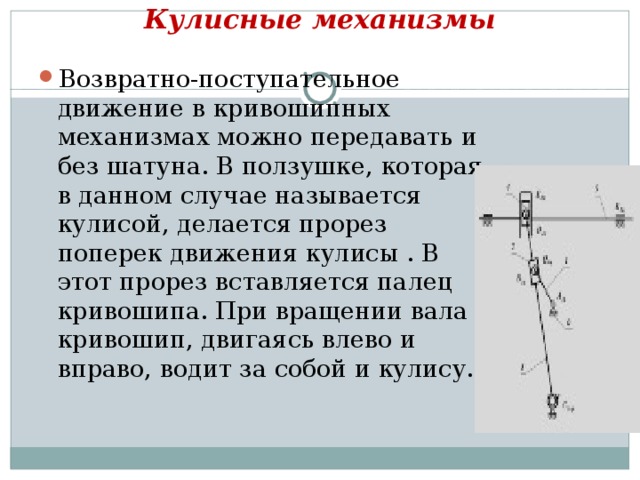

Кулисные механизмы

• Возвратно-поступательное движение в кривошипных механизмах можно передавать и без шатуна. В ползушке, которая в данном случае называется кулисой, делается прорез поперек движения кулисы . В этот прорез вставляется палец кривошипа. При вращении вала кривошип, двигаясь влево и вправо, водит за собой и кулису.

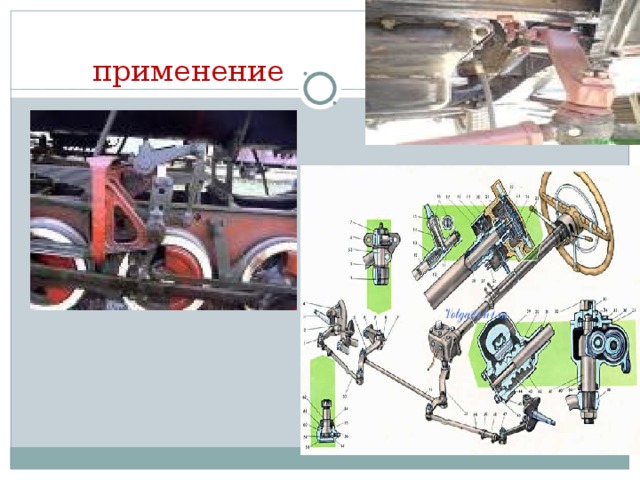

применение

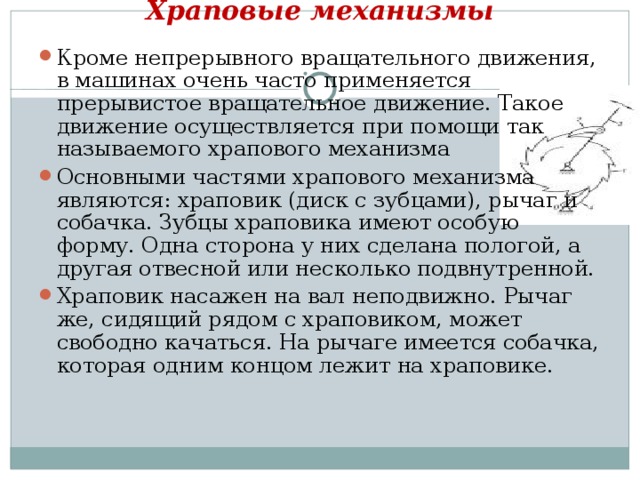

Храповые механизмы

• Кроме непрерывного вращательного движения, в машинах очень часто применяется прерывистое вращательное движение. Такое движение осуществляется при помощи так называемого храпового механизма
• Основными частями храпового механизма являются: храповик (диск с зубцами), рычаг и собачка. Зубцы храповика имеют особую форму. Одна сторона у них сделана пологой, а другая отвесной или несколько подвнутренной.
• Храповик насажен на вал неподвижно. Рычаг же, сидящий рядом с храповиком, может свободно качаться. На рычаге имеется собачка, которая одним концом лежит на храповике.

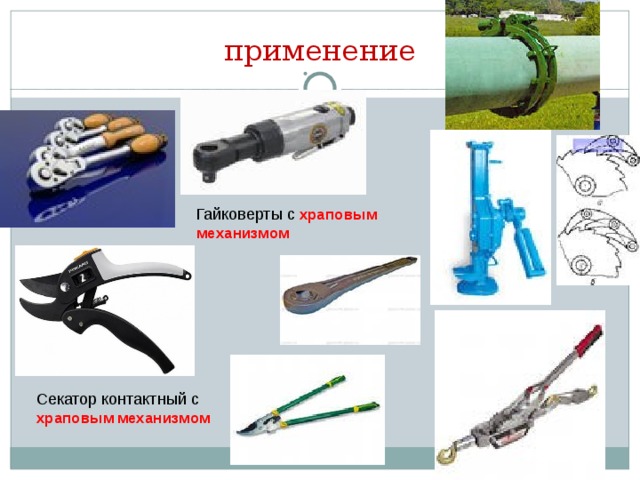

Гайковерты с храповым механизмом

применение

Секатор контактный с храповым механизмом

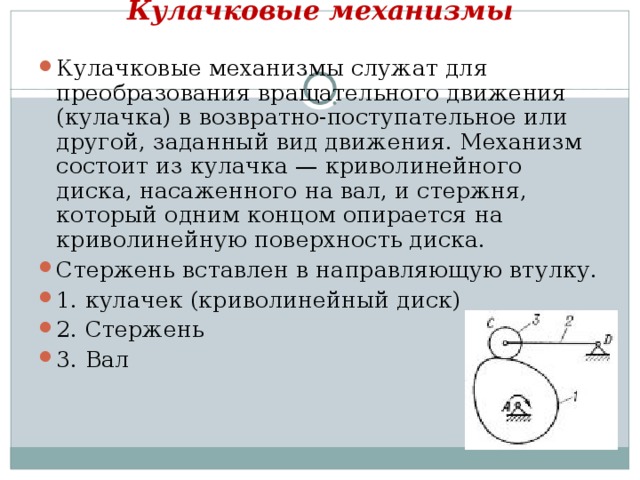

Кулачковые механизмы

• Кулачковые механизмы служат для преобразования вращательного движения (кулачка) в возвратно-поступательное или другой, заданный вид движения. Механизм состоит из кулачка — криволинейного диска, насаженного на вал, и стержня, который одним концом опирается на криволинейную поверхность диска.
• Стержень вставлен в направляющую втулку.
• 1. кулачек (криволинейный диск)
• 2. Стержень
• 3. Вал

применение

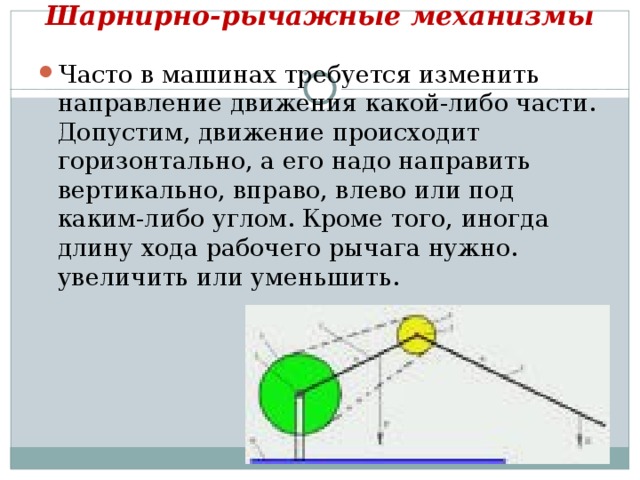

Шарнирно-рычажные механизмы

• Часто в машинах требуется изменить направление движения какой-либо части. Допустим, движение происходит горизонтально, а его надо направить вертикально, вправо, влево или под каким-либо углом. Кроме того, иногда длину хода рабочего рычага нужно. увеличить или уменьшить.

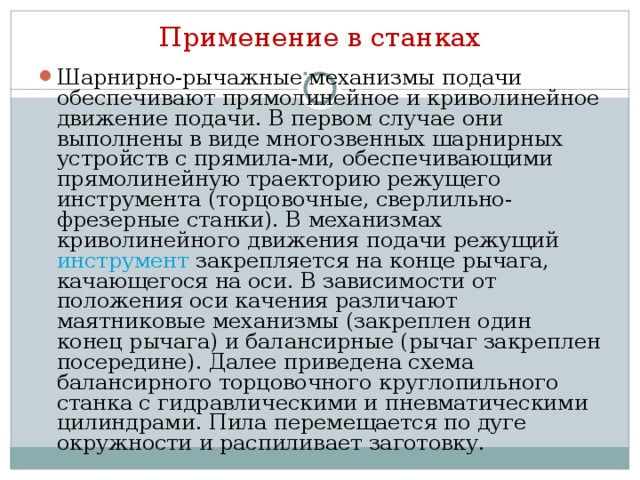

Применение в станках

• Шарнирно-рычажные механизмы подачи обеспечивают прямолинейное и криволинейное движение подачи. В первом случае они выполнены в виде многозвенных шарнирных устройств с прямила-ми, обеспечивающими прямолинейную траекторию режущего инструмента (торцовочные, сверлильно-фрезерные станки). В механизмах криволинейного движения подачи режущий инструмент закрепляется на конце рычага, качающегося на оси. В зависимости от положения оси качения различают маятниковые механизмы (закреплен один конец рычага) и балансирные (рычаг закреплен посередине). Далее приведена схема балансирного торцовочного круглопильного станка с гидравлическими и пневматическими цилиндрами. Пила перемещается по дуге окружности и распиливает заготовку.

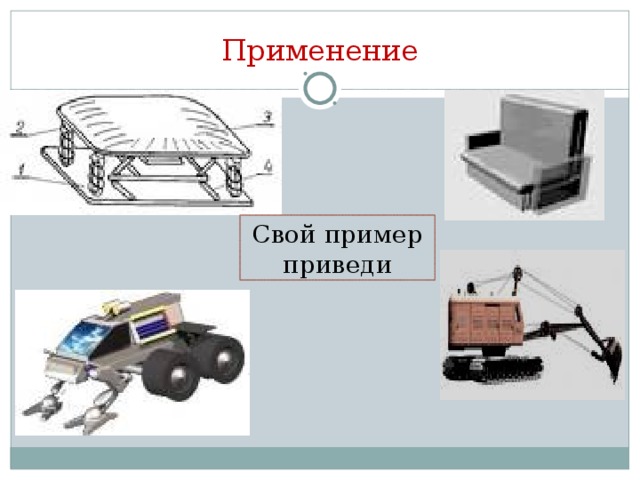

Применение

Свой пример приведи

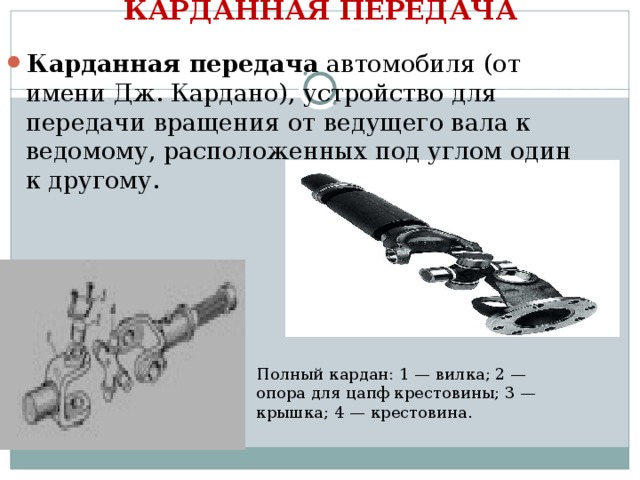

КАРДАННАЯ ПЕРЕДАЧА

• Карданная передача автомобиля (от имени Дж. Кардано), устройство для передачи вращения от ведущего вала к ведомому, расположенных под углом один к другому.

Полный кардан: 1 — вилка; 2 — опора для цапф крестовины; 3 — крышка; 4 — крестовина.

применение

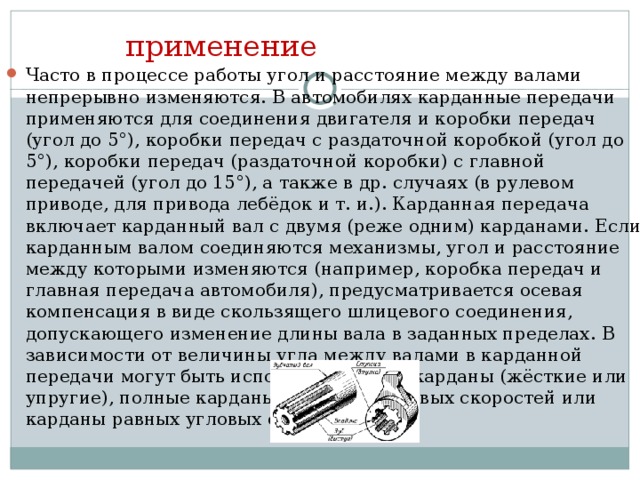

• Часто в процессе работы угол и расстояние между валами непрерывно изменяются. В автомобилях карданные передачи применяются для соединения двигателя и коробки передач (угол до 5°), коробки передач с раздаточной коробкой (угол до 5°), коробки передач (раздаточной коробки) с главной передачей (угол до 15°), а также в др. случаях (в рулевом приводе, для привода лебёдок и т. и.). Карданная передача включает карданный вал с двумя (реже одним) карданами. Если карданным валом соединяются механизмы, угол и расстояние между которыми изменяются (например, коробка передач и главная передача автомобиля), предусматривается осевая компенсация в виде скользящего шлицевого соединения, допускающего изменение длины вала в заданных пределах. В зависимости от величины угла между валами в карданной передачи могут быть использованы полукарданы (жёсткие или упругие), полные карданы неравных угловых скоростей или карданы равных угловых скоростей

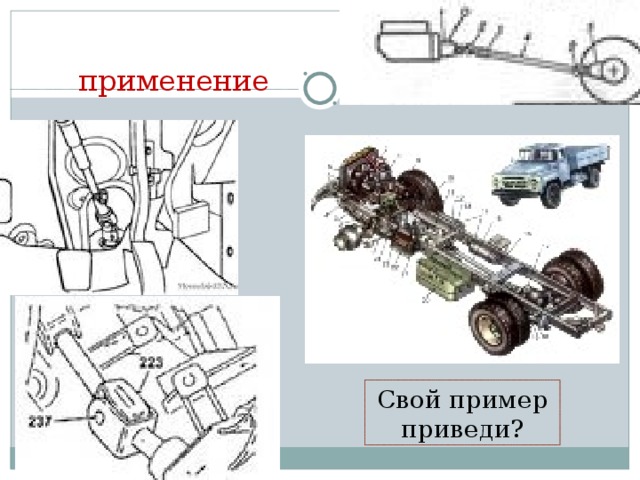

применение

Свой пример приведи?

Червячная передача

служит для получения вращения между валами, пересекающимися в одной плоскости. Передача состоит из винта (червяка 1) и винтового колеса (2), которые находятся в зацеплении При вращении червяка витки ведут зубцы колеса и заставляют его вращаться.

Обычно вращение от червяка передается колесу

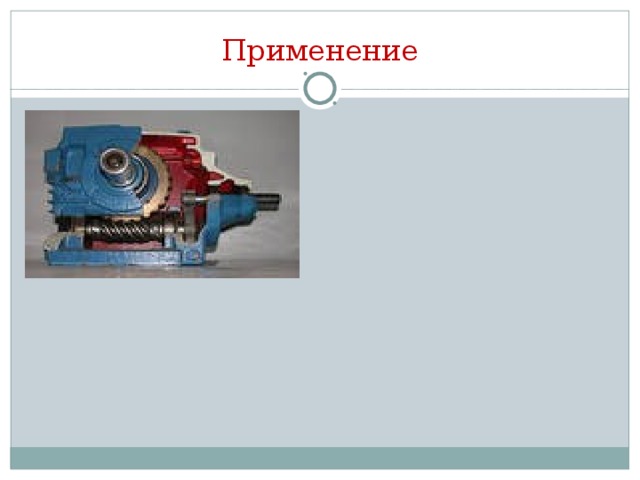

Применение

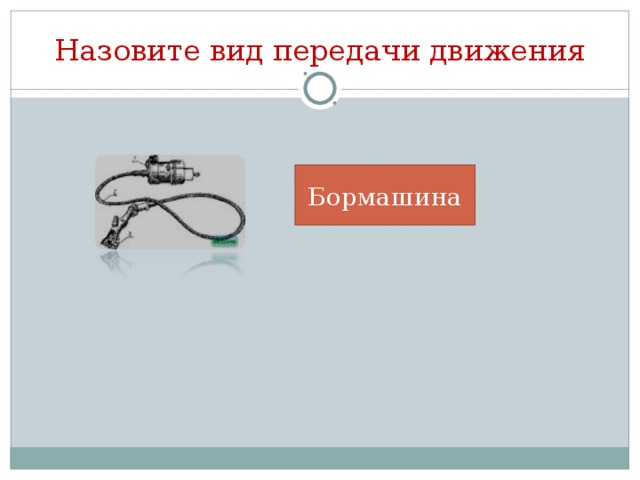

Назовите вид передачи движения

Бормашина
