План-конспект урока по инженерной графике "Проектирование вала"

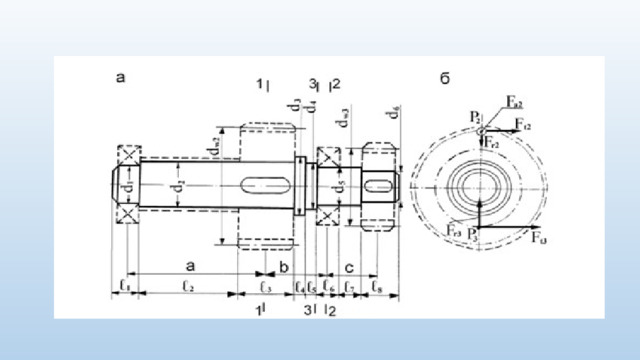

ТЕМА: Проектирование вала.

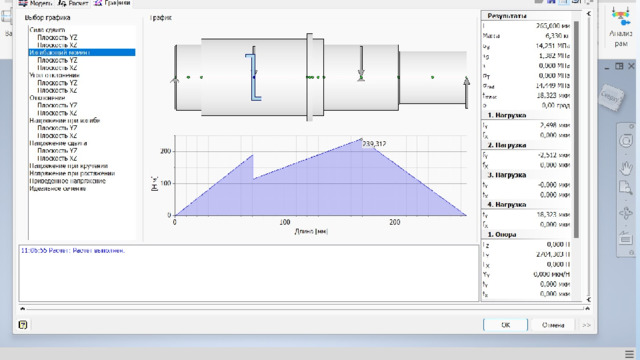

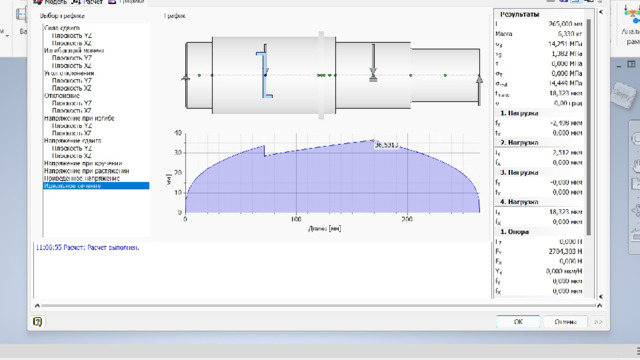

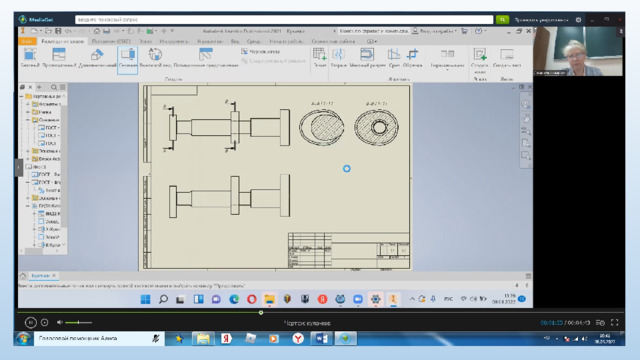

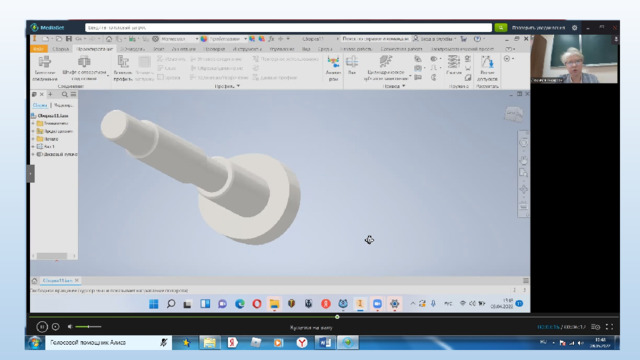

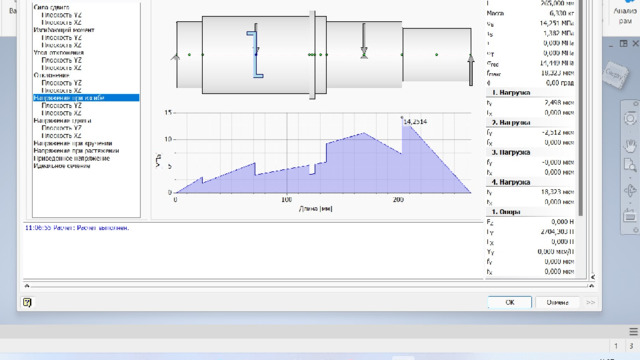

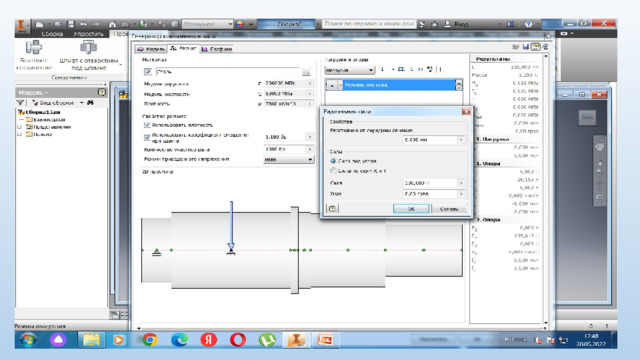

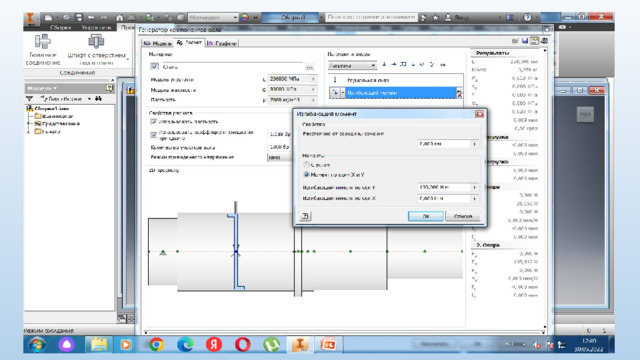

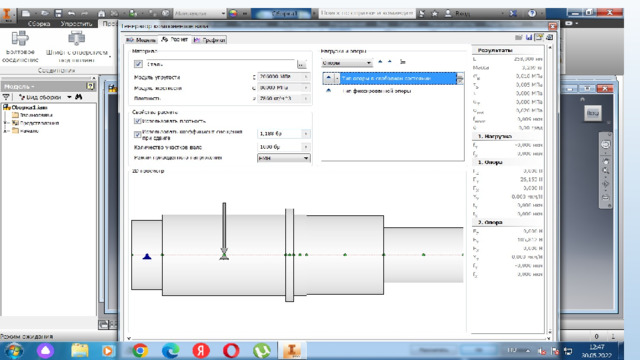

ЦЕЛЬ: Создать вал в системе автоматизированного проектирования непосредственно в разделе «Сборка», выполнить расчет вала, создать чертёж.

Ссылка на Ютуб

https ://youtu.be/GvFgNe8VMZc

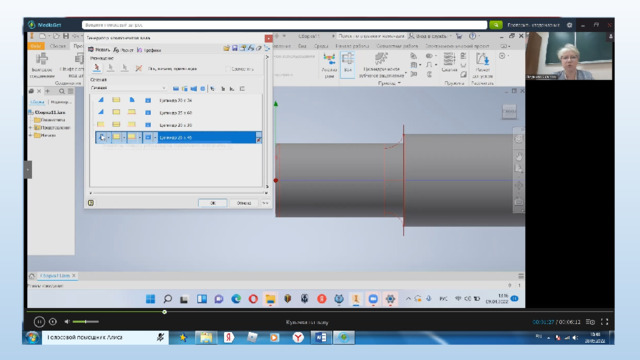

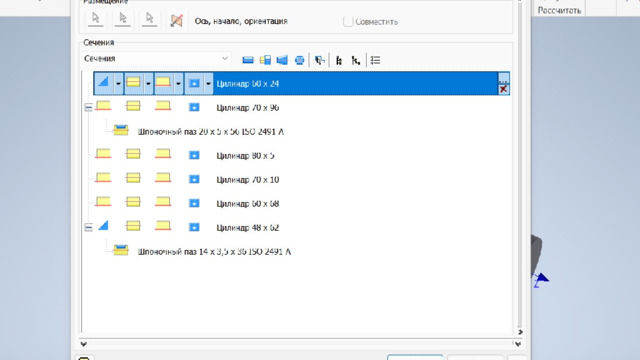

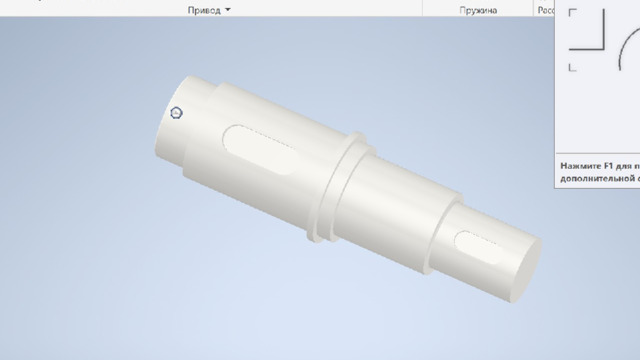

Для достижения цели мы познакомимся с разделом «Проектирование» в Сборке. Проектирование вала будем выполнять путём добавления, изменения его сечений, используя Генератор компонентов вала.

ТЕМА: Проектирование кулачкового вала.

ЦЕЛЬ : Создать кулачковый вал в системе автоматизированного проектирования ,непосредственно в разделе «Сборка», выполнить расчет вала, создать чертёж .

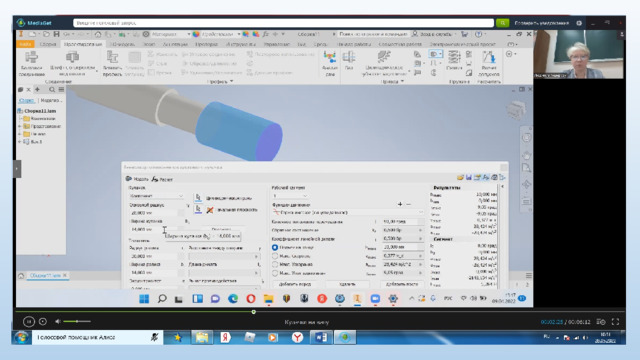

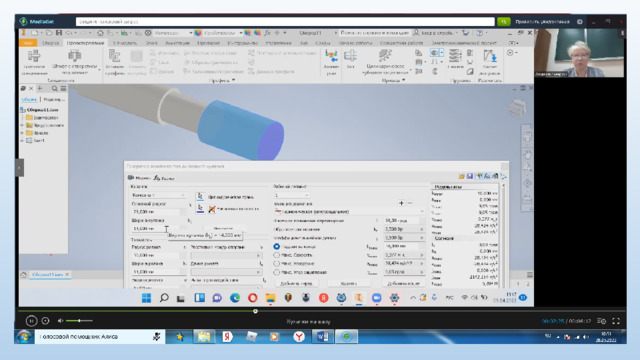

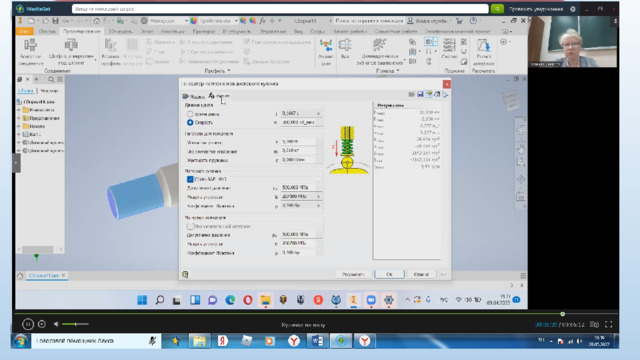

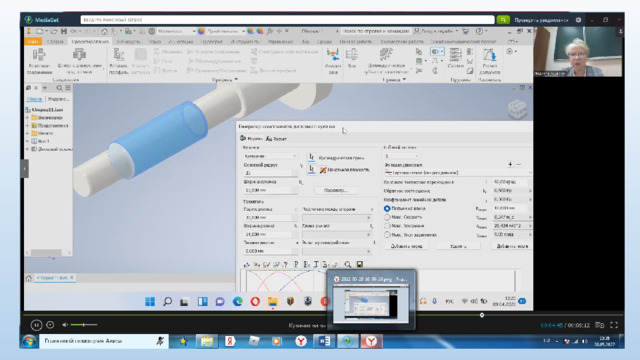

Для выполнения задачи , мы будем использовать генератор компонентов дисковых кулачков в разделе «Проектирование»

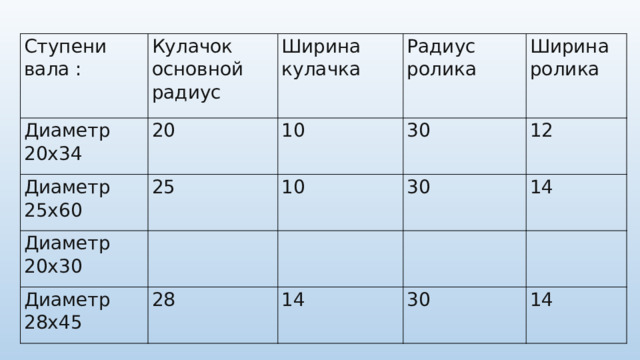

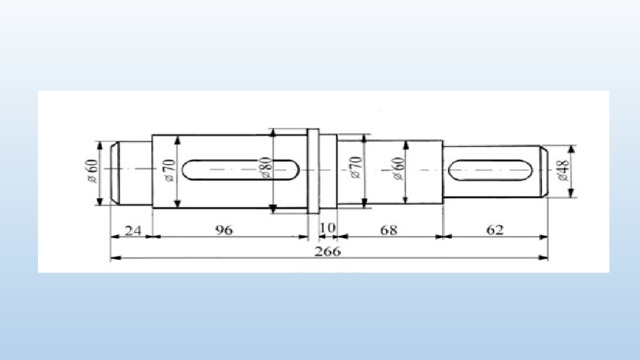

Ступени вала :

Диаметр 20х34

Кулачок основной радиус

20

Диаметр 25х60

Ширина кулачка

Радиус ролика

10

25

Диаметр 20х30

Ширина ролика

30

10

Диаметр 28х45

12

30

28

14

14

30

14
