План-конспект урока труда 8 класс " Аэродинамика БЛА. Конструкция БЛА"

План -конспект урока по технологии для 8 класса

№ 20

Дата: 07.02.2025

Тема: "Аэродинамика БЛА. Конструкция БЛА"

Учитель: Халилов Рефат Селварович

Цель урока:

Изучить основные принципы аэродинамики, влияющие на полеты беспилотных летательных аппаратов (БЛА), ознакомить с элементами конструкции БЛА, их функциональными назначениями и взаимодействием, понять важность аэродинамических характеристик в проектировании и использовании БЛА.

Задачи урока:

1. Исследовать ключевые аэродинамические принципы, включая подъемную силу, сопротивление и углы атаки, и их влияние на полет БЛА.

2. Ознакомить учащихся с основными компонентами конструкции БЛА, такими как фюзеляж, крылья, система управления и электроника.

3. Провести практическую работу по моделированию простого БЛА.

Планируемые результаты:

Личностные результаты:

1. Формирование интереса к технике и технологиям: развитие интереса к современным технологиям, таким как беспилотные летательные аппараты (БЛА), и понимание их значимости в различных сферах деятельности.

2. Развитие навыков работы в команде через групповые задания и проекты, что способствует улучшению коммуникативных умений и взаимодействия с другими.

3. Формирование ответственности за выполнение заданий, соблюдение правил безопасности и бережное отношение к материалам и инструментам.

Метапредметные результаты:

1. Развитие способности анализировать, сравнивать и оценивать различные конструкции БЛА и их аэродинамические характеристики.

2. Умение планировать и организовывать выполнение практических заданий по разработке модели БЛА, отбор материалов и инструментов.

3. Использование цифровых технологий для поиска информации о конструкции и аэродинамике БЛА, а также для представления результатов работы.

Предметные результаты:

1. Освоение основных понятий и принципов аэродинамики, таких как подъемная сила, сопротивление, углы атаки и их влияние на полет.

2. Умение идентифицировать основные элементы конструкции БЛА (фюзеляж, крылья, пропеллеры, системы управления) и объяснять их функции.

3. Развитие навыков моделирования через создание простой модели БЛА из картона или других материалов, что включает в себя работу с инструментами и материалами.

Тип урока: комбинированный

Оборудование:

• Презентация по теме.

• Модели БЛА (картинки).

• Печатные материалы о конструкции БЛА.

• Инструменты для черчения модели (картон, карандаши, ножницы, клей, линейка и т.д.).

Ходурока:

1. Организационный момент (5 минут)

• Приветствие учащихся.

• Проверка домашнего задания.

• Объявление темы и целей урока.

2. Актуализация знаний (10 минут) Вопросы к классу:

• Что такое БЛА и для чего они используются?

БЛА (беспилотный летательный аппарат) — это летательное средство, которое способно осуществлять полеты без присутствия человека на борту (летающий робот). БЛА управляются дистанционно или могут выполнять задачи в автономном режиме с использованием встроенных систем управления. Эти аппараты имеют широкий спектр применения и могут использоваться в различных сферах. Благодаря своей гибкости, БЛА становятся все более популярными как в военных, так и в гражданских сферах. Это связано с их способностью выполнять задачи, которые могут быть сложно или небезопасно выполнены с участием человека. Современные БЛА могут быть оснащены различными датчиками, камерами, навигационными системами и другими устройствами, что значительно расширяет их функциональность.

• Какие известные примеры БЛА вы можете назвать?

Вот некоторые известные примеры беспилотных летательных аппаратов (БЛА), которые используются в различных областях:

1. MQ-1 Predator:

• Военный БЛА, разработанный компанией General Atomics. Predator используется для разведки и наблюдения, а также для нанесения ударов по наземным целям с помощью управляемых ракет.

2. MQ-9 Reaper:

• Более продвинутый военный БЛА, также разработанный General Atomics. Reaper способен выполнять долгосрочные боевые операции и оснащён более мощными системами вооружения.

3. DJI Phantom:

• Один из самых популярных коммерческих дронов для аэрофотосъемки и видеосъемки. Имеет простое управление, компактный размер и высокое качество камер.

4. Parrot Anafi:

• Компактный дрон с возможностью 4K-съемки и 180-градусного наклона камеры. Пользуется популярностью среди любителей и профессионалов для съемки на высоте.

5. DJI Matrice 600:

• Профессиональный дрон, предназначенный для кинопроизводства и других коммерческих нужд. Поддерживает тяжелые нагрузки и может быть оснащен различными камерами и сенсорами.

6. Boeing Insitu ScanEagle:

• БЛА, используемый в военных и гражданских целях для наблюдения и сбора данных. Относится к малым беспилотникам и известен своей высокой маневренностью.

7. AeroVironment RQ-11 Raven:

• Небольшой тактический БЛА, предназначенный для военных наблюдений и разведки. Используется пехотой для повышения ситуационной осведомленности.

8. Northrop Grumman Global Hawk:

• Высоколетящий беспилотник, используемый для стратегической разведки. Обладает большой дальностью полета и может поддерживать миссии продолжительностью до 32 часов.

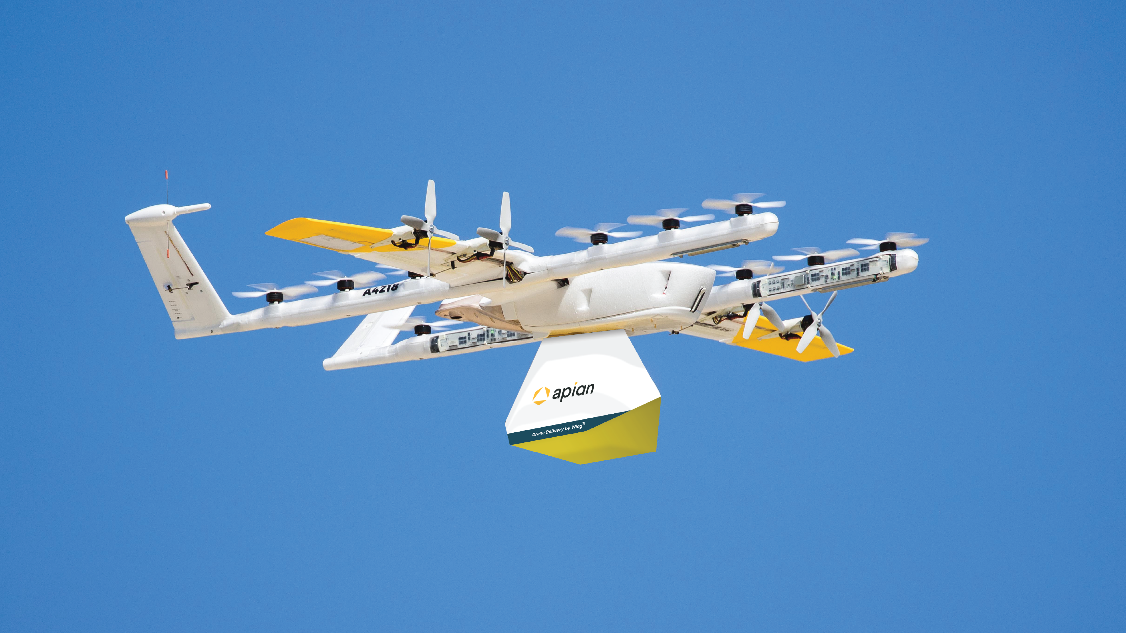

9. Wing Aviation (часть Alphabet Inc.):

• Компания, предлагающая доставку товаров с помощью беспилотных летательных аппаратов. Работает в рамках пилотных проектов по доставке медикаментов и другой продукции.

10. Amazon Prime Air:

• Проект компании Amazon по использованию дронов для доставки товаров. Первоначально объявленный в 2013 году, проект включает различные разработки дронов, предназначенных для быстрой и безопасной доставки.

Эти примеры показывают разнообразие применения БЛА, от военных нужд до гражданского использования, включая услуги доставки и аэрофотосъемку. БЛА продолжают развиваться и находить новые области применения благодаря своим возможностям и гибкости.

Краткое обсуждение.

3. Изучение нового материала (20 минут)

Аэродинамика БЛА:

Основные принципы аэродинамики. Лекция учителя с краткой записью в тетрадь

Аэродинамика (от др. -греч. ἀηρ — воздух и δύναμις — сила) — раздел механики сплошных сред, в котором целью исследований является изучение закономерностей движения воздушных потоков и их взаимодействия с препятствиями и движущимися телами. Основные принципы аэродинамики, которые лежат в основе полета воздушных судов, включая беспилотные летательные аппараты (БЛА), включают в себя следующие ключевые аспекты:

1. Подъемная сила:

• Подъемная сила — это сила, которая позволяет летательному аппарату подниматься в воздух. Она создается благодаря разнице давления над и под крыльями. Когда воздух проходит быстрее над крыльями, давление становится ниже, что приводит к поднятию аппарата.

2. Сопротивление:

• Сопротивление — это сила, которая противодействует движению летательного аппарата. Оно может быть разделено на два основных типа:

• Парное сопротивление: Возникает из-за трения воздуха о поверхность аппарата.

• Форма сопротивления: Обусловлено формой тела летательного аппарата, что влияет на то, как воздух обтекает его.

3. Турбулентность:

• Это неупорядоченное движение воздуха, которое может создавать дополнительное сопротивление и влиять на устойчивость полета. Турбулентность может возникать при взаимодействии с объектами, находящимися в воздухе.

4. Закон Бернулли:

• Этот закон описывает зависимость давления и скорости потока жидкости (или газа). Согласно этому закону, при увеличении скорости потока (например, воздуха, проходящего над крылом) давление уменьшается. Это явление является основой формирования подъемной силы.

5. Аэродинамическая форма:

• Форма летательного аппарата играет критическую роль в аэродинамике. Оптимизированные формы помогают минимизировать сопротивление и максимизировать подъемную силу. Аэродинамически эффективные здания имеют гладкие контуры и улучшают airflow.

6. Углы атаки: • Угол атаки — это угол между крылом и направлением, из которого встречается поток воздуха. Правильный угол атаки может увеличить подъемную силу, но при слишком большом угле крыла может произойти сваливание и потеря подъемной силы.

7. Устойчивость и управляемость:

• Эти параметры определяют, как летательный аппарат реагирует на изменения движения и навигации. Устойчивость требует правильного расположения центра тяжести и формы крыла, тогда как управляемость зависит от управления рулем и другими элементами.

8. Соотношение подъемной силы к весу:

• Это отношение влияет на то, может ли летательный аппарат взлететь и поддерживать полет. Чем выше соотношение подъемной силы к весу, тем лучше производительность аппарата.

Изучение этих принципов помогает понять, как оптимизировать конструкцию БЛА и других летательных аппаратов для достижения наилучших аэродинамических характеристик и эффективного выполнения поставленных задач.

Зависимость подъемной силы от формы и размеров конструкции. Лекция учителя с презентацией и краткой записью в тетрадь

Зависимость подъемной силы от формы и размеров конструкции летательных аппаратов, включая беспилотные летательные аппараты (БЛА), является ключевым аспектом аэродинамики. Вот основные факторы, влияющие на подъемную силу:

1. Форма крыла (аэродинамический профиль)

• Крылья с разной геометрией: Форма крыла влияет на распределение воздушного потока и создание подъемной силы. Обычно, крылья с выпуклой верхней поверхностью (конвексные профили) создают больше подъемной силы при заданном угле атаки.

• Аэродинамические профили: Существуют различные типы профилей крыльев (например, симметричные и несимметричные), каждый из которых имеет свои характеристики. Профили, которые обеспечивают большую разницу давлений сверху и снизу крыла, эффективно увеличивают подъемную силу.

2. Размеры крыла

• Размах крыла: Более длинные крылья (большой размах) могут создать большую подъемную силу благодаря большему количеству поверхности, взаимодействующей с воздушным потоком. Это также позволяет снижать давление и усиливать подъемную силу.

• Площадь крыла: Чем больше площадь крыла, тем больше подъемная сила может быть создана при той же скорости. Увеличение площади крыла ведет к увеличению подъемной силы, но также может увеличивать воздушное сопротивление.

1. Угол атаки

• Оптимальный угол: Угол атаки — это угол между плоскостью крыла и направлением воздуха. При правильном угле, подъемная сила увеличивается, но при слишком высоком угле крыла начинается сваливание, что приводит к резкому падению подъемной силы.

• Зависимость от скорости: Подъемная сила также зависит от скорости потока воздуха относительно крыла. При увеличении скорости подъемная сила возрастает.

4. Текстура поверхности

• Гладкость и шероховатость: Гладкие поверхности помогают уменьшить турбулентность и сопротивление, способствуя лучшему потоку воздуха и увеличению подъемной силы.

• Специальные покрытия: Использование различных покрытий или текстур может увеличивать эффективность крыла, задерживая воздух и помогая создавать более гладкий поток.

5. Конструкция и размещение крыльев

• Угол установки и расположение крыльев: Как и угол атаки, угол установки (угол между основной осью летательного аппарата и плоскостью крыла) влияет на подъемную силу. Исключительная установка крыла может также создать дополнительные силы.

6. Эффекты взаимодействия

• Эффект конца крыла: Взаимодействие между передней и задней частью крыла приводит к изменению потока воздуха и созданию вихрей, которые могут как увеличивать, так и уменьшать подъемную силу. Специальные устройства (например, закрылки) помогают управлять этим эффектом.

Эти факторы взаимосвязаны и оказывают влияние не только на эффективность подъемной силы, но и на общую производительность летательного аппарата. Оптимизация этих параметров в конструкции позволяет создавать более совершенные и эффективные БЛА и другие летательные аппараты.

Воздушное сопротивление и его влияние на полет БЛА. Лекция учителя с краткой записью в тетрадь

Воздушное сопротивление — это сила, которая противодействует движению летательного аппарата через воздух. Оно играет важную роль в полете беспилотных летательных аппаратов (БЛА) и может значительно влиять на их характеристики и производительность. Вот основные аспекты, связанные с воздушным сопротивлением и его влиянием на полет БЛА:

1. Определение воздушного сопротивления

• Воздушное сопротивление (также называемое сопротивлением) возникает, когда объект движется через воздух. Это сопротивление зависит от скорости аппарата, плотности воздуха, формы объекта и его площади, выступающей в воздухе (поперечная площадь).

2. Компоненты воздушного сопротивления

Сопротивление может быть разделено на два основных типа:

• Парное сопротивление: Создается за счет трения между воздухом и поверхностью БЛА. Наиболее заметно при низких скоростях.

• Форма сопротивления: Обусловлено конфигурацией объекта. Сопротивление формы имеет существенное значение на высоких скоростях, когда завихрения и турбулентность становятся более выраженными.

3. Влияние формы конструкции

• Аэродинамическая форма: Форма БЛА существенно влияет на уровень воздушного сопротивления. Гладкие обтекаемые формы уменьшают сопротивление и позволяют воздуху легче обходить аппарат, что, в свою очередь, улучшает его характеристики полета.

• Сложные конструкции: Угол наклона крыла, его форма и размещение также играют важную роль в силу сопротивления. Например, крылья с высокой подъемной силой часто создают большее сопротивление.

4. Принцип закона Бернулли

• При увеличении скорости воздуха над верхней частью крыла БЛА давление уменьшается, что создает подъемную силу. Однако увеличение скорости также приводит к увеличению воздушного сопротивления, что требует тщательного баланса для поддержания эффективного полета.

5. Влияние на эффективность полета

• Скорость и дальность: Воздушное сопротивление возлагает ограничения на максимальную скорость БЛА и может снижать его дальность. Большое сопротивление требует более мощных двигателей и, следовательно, увеличивает потребление энергии.

• Управляемость и маневренность: Большое сопротивление может затруднять маневрирование аппарата, особенно на высоких скоростях. Это может повлиять на его стабильность и точность выполнения задач.

• Энергоэффективность: Превышение воздушного сопротивления приводит к неэффективным затратам энергии. Важно минимизировать сопротивление, чтобы обеспечить оптимальное использование ресурсов, особенно при длительных миссиях.

6. Уменьшение воздушного сопротивления

• Оптимизация конструкции: Применение обтекаемых форм и минимизация protruding (выступающих) частей конструкции помогает снизить сопротивление.

• Элементы управления: Использование закрылков и других аэродинамических устройств в процессе взлета, посадки и маневрирования может помочь управлять подъемной силой и сопротивлением, улучшая маневренность в различных условиях.

Воздушное сопротивление имеет заметное влияние на производительность БЛА. Уменьшение сопротивления через оптимизацию конструкции и современных технологий может значительно повысить эффективность полета, маневренность и длительность выполнения миссий. Понимание этого аспекта является важным для проектирования более эффект

Конструкция БЛА:

Конструкция беспилотного летательного аппарата (БЛА) включает множество компонентов, каждый из которых играет важную роль в обеспечении его функциональности, маневренности и устойчивости в воздухе. Ниже перечислены ключевые элементы конструкции БЛА:

1. Фюзеляж

• Описание: Основная часть БЛА, которая содержит все ключевые элементы. Фюзеляж может быть выполнен из различных материалов, таких как пластик, металл или композитные материалы, которые обеспечивают легкость и прочность.

• Функция: Он служит для защиты внутренних компонентов и экипировки, а также обеспечивает стабильность и аэродинамику.

2. Крылья

• Описание: Основные элементы, создающие подъемную силу. Крылья могут иметь различные формы и размеры, что влияет на аэродинамические характеристики БЛА.

• Функция: Они обеспечивают подъемную силу во время полета и могут включать элементы, такие как закрылки, которые улучшают маневренность и управление.

3. Пропеллеры и моторы

• Описание: Пропеллеры могут быть одним из нескольких типов, включая одно- и многолопастные, и служат для создания тяги. Моторы могут быть электрическими или внутреннего сгорания.

• Функция: Они приводят в движение БЛА и обеспечивают его перемещение.

4. Система управления

• Описание: Включает как аппаратные, так и программные компоненты, которые позволяют оператору контролировать БЛА в полете. При этом могут использоваться радиоуправление и автоматизированные системы.

• Функция: Обеспечивает навигацию, управление высотой и курсом, а также выполнение заранее заданных маршрутных программ.

5. Электроника

• Описание: Включает датчики, камеры, навигационные системы (например, GPS), а также различные сенсоры, которые помогают в сборе данных.

• Функция: Обеспечивает автономность, слежение за окружающей средой и сбор информации (например, для целей мониторинга или специальных операций).

6. Шасси

• Описание: Система для взлета и посадки БЛА. Может включать колеса, лыжи или другие элементы.

• Функция: Позволяет БЛА безопасно приземляться и взлетать с поверхности, а также защищает его при приземлении.

7. Акумуляторы и системы питания

• Описание: Источники энергии для работы всех электрических компонентов. Это могут быть литий-ионные или другие типы аккумуляторов.

• Функция: Обеспечивают необходимую энергию для полета и работы всех систем БЛА.

8. Камуфляж и специальные покрытия

• Описание: Некоторые БЛА имеют специальные покрытия или краску для снижения видимости и отражения радиоволн.

• Функция: Это помогает скрыть аппарат от оппонентов или предотвращает его обнаружение радарами.

Конструкция БЛА сочетает в себе аэродинамические и механические компоненты, которые работают вместе для обеспечения эффективного полета и выполнения различных задач. Разработка и оптимизация всех этих элементов являются критически важными для достижения надежности, безопасности и эффективности БЛА в различных приложениях.

Обсуждение различных типов БЛА (квадрокоптеры-  летательный аппарат, построенный по вертолетной схеме, как правило, с четырьмя несущими винтами; самолеты - класс воздушных судов тяжелее воздуха, предназначенных для полётов в атмосфере; вертолеты - винтокрылый летательный аппарат вертикального взлёта и посадки, у которого подъёмная и движущая силы на всех этапах полёта создаются одним или несколькими несущими винтами с приводом от одного или нескольких двигателей)

Показ видеороликов (если возможно): https://www.youtube.com/watch?v=48aZnyD7-KU

4. Практическая работа (20 минут)

• Моделирование БЛА:

• Деление класса на группы.

• Каждая группа получает набор материалов и инструкцию для создания простой модели БЛА

Инструкция

Создать картонный чертеж модели БЛА (беспилотного летательного аппарата) можно с использованием простых форм. Я предоставлю упрощенные рекомендации для создания базовой модели БЛА в виде чертежа, который можно распечатать и вырезать из картона.

Основные элементы модели БЛА:

1. Фюзеляж: Основная трубка, представляющая корпус БЛА.

2. Крылья: Две плоские детали, прикрепленные к фюзеляжу для создания подъемной силы.

3. Хвостовое оперение: Включает вертикальные и горизонтальные стабилизаторы, которые помогают управлять полетом.

Примерный чертеж

Чертеж фюзеляжа:

Фюзеляж — прямоугольная параллелепипедная деталь.

• Длина: 20 см

• Ширина: 5 см

• Высота: 5 см

На верхней стороне сделайте небольшие выемки для установки крыльев.

Чертеж крыльев:

• Две детали в форме прямоугольников.

• Длина: 15 см

• Ширина: 3 см

• Для усиления можно сделать несколько слоев, склеив их между собой.

Чертеж хвоста:

• Горизонтальный стабилизатор: прямоугольник.

• Длина: 10 см

• Ширина: 3 см

Вертикальный стабилизатор: трапециевидная форма.

• Высота: 10 см

• Основание (широкая часть): 3 см

• Верхняя сторона (узкая часть): 2 см

Как сделать модель:

1. Начертите чертежи на бумаге или используйте обычный картон.

2. Осторожно вырежьте каждую деталь по контуру.

3. Соберите:

• Приклейте крылья к верхней части фюзеляжа.

• Приклейте горизонтальный стабилизатор к хвосту фюзеляжа.

• Закрепите вертикальный стабилизатор на задней части фюзеляжа.

4. Дополнительно: Можете добавить декор, наклейки или нарисовать детали, чтобы модель выглядела более реалистично.

Помощь учителя в процессе моделирования.

5. Презентация результатов (10 минут)

Каждая группа представляет свою модель, описывая конструкцию и примененные аэродинамические принципы.

Обсуждение результатов и выдача отзывов.

6. Рефлексия (5 минут)

Подведение итогов урока:

1. Что нового вы узнали о БЛА и их конструкции?

2. С какими трудностями вы столкнулись при моделировании?

7. Домашнее задание (5 минут)

Написать краткую статью о применении БЛА в разных областях (например, в сельском хозяйстве, охране лесов, поиске и спасении).
