План-конспект урока по технологии: «Изготовление оконных угольников»

План-конспект урока технологии

Класс: 6 «А».

Тема: «Изготовление оконных угольников»».

Время: 2 часа

Тема занятия: Опиливание. Виды напильников.

Опиливание заготовок из проката.

Цель занятия:

дидактическая: обеспечить усвоение знаний об опиливании металлов, особенностях напильников различного назначения; формировать первоначальные умения опиливания тонколистового металла;

воспитывающая: привить бережное отношение к напильникам и экономному расходованию тонколистового металла;

развивающая: развитие баланса усилий левой и правой рук.

Объект труда: Оконный угольник.

Материально-техническое оснащение: а) учебно-наглядные пособия:

напильники (плоский, квадратный, трехгранный, ромбический, ножовочный, полукруглый, круглый) с насечками № 0,1,2,3,4, 5; набор надфилей, зубило, крейцмейсель;

образцы изделий, изготовленные опиливанием: планка заземления, подвеска, угольник слесарный, зубило, оконный угольник;

плакаты «Виды напильников», «Приемы опиливания»; технологическая карта на изготовление оконного угольника;

б) оборудование, приспособления и инструменты: верстак слесарный, тиски параллельные, линейка измерительная металлическая, штангенциркуль, угольник слесарный, напильники с насечками № О, 1, 2, ножовка слесарная, зубило, чертилка, кернер, сверла 04 и 08 мм, молоток, щетка-сметка, ветошь;

в) материалы: полосовая углеродистая конструкционная, сталь обыкновенного качества толщиной 2,5 мм, размером 120x120x2,5 мм, 8 шт.

Структура урока:

1. Организация учащихся для изучения новой темы - 3 мин

2. Повторение пройденного материала - 5 мин

3. Изложение нового материала - 10 мин

4. Вводный инструктаж - 8 мин

5. Закрепление нового материала - 9 мин

6. Практическая работа - 43 мин

7. Уборка рабочих мест, мастерской - - 5 мин

8. Заключительный инструктаж. Подведение итогов - 5 мин

9. Задание на дом - 2 мин

ХОД УРОКА

I. Организация учащихся для изучения новой темы (3 мин).

1. Проверить явку учащихся на занятие, соответствие к внешнего вида правилам внутреннего распорядка в мастерски наличие письменных принадлежностей;

2. Назначить дежурных;

3. Объявить тему и цель занятия.

II. Повторение пройденного материала (5 мин).

Вопросы к классу:

Какие инструменты применяют при рубке?

Как устроено слесарное зубило?

Каким требованиям должны отвечать зубило и молоток?

От чего зависит выбор зубила с тем или иным углом заострения?

Почему, выполняя рубку на плите, после каждого удара молотком зубило переставляют только на часть его ширины?

III. Изложение нового материала (10 мин).

Определение и назначение опиливания

Опиливанием называется способ резания, при котором с поверхности заготовки срезается слой материала (припуск) с помощью режущего инструмента - напильника.

Опиливанием придают заготовкам требуемые форму и Размеры, производят пригонку деталей друг к другу при сборке и выполняют другие работы. С помощью напильников обрабатывают плоские и криволинейные поверхности, пазы, канавки, отверстия, поверхности, расположенные под разными углами и т.п.

Опиливание подразделяется на предварительное (черновое) и окончательное (чистовое и отделочное). Припуски на опиливание предусматриваются небольшие - от 0,5 мм до 0,025 мм.

Достигаемая точность обработки может составлять 0,2...0,05 мм.

Устройство и изготовление напильника

Напильник представляет собой режущий инструмент в виде стального бруска определенного профиля и длины, на поверхности которого имеется насечка или нарезка. Насечка (нарезка) образует мелкие и острозаточенные зубья, имеющие в сечении форму клина. Основные части и элементы напильника: рабочая и хвостовая части, носок, грань (широкая, узкая), ребро пятка, ручка (рис. 1).

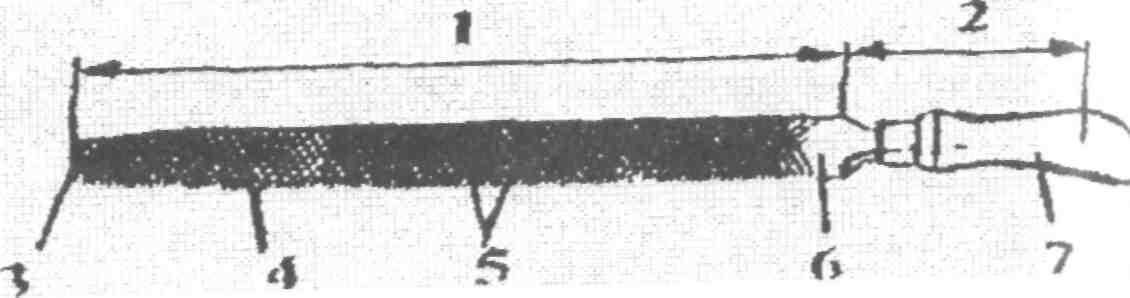

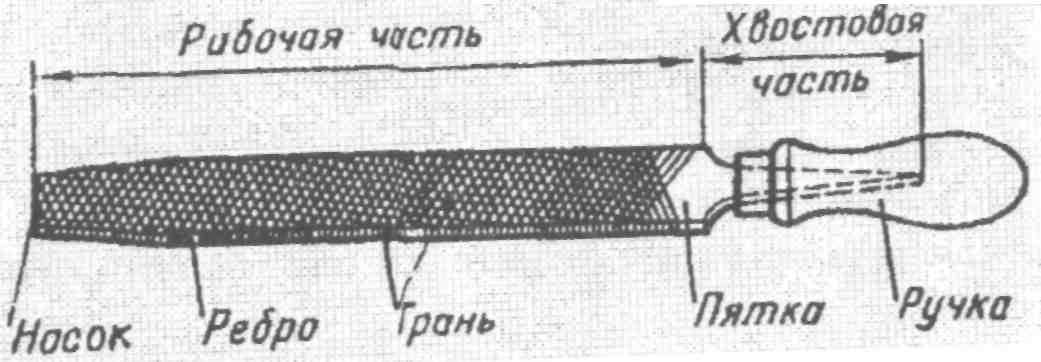

Рис. 1. Части и элементы слесарного напильника

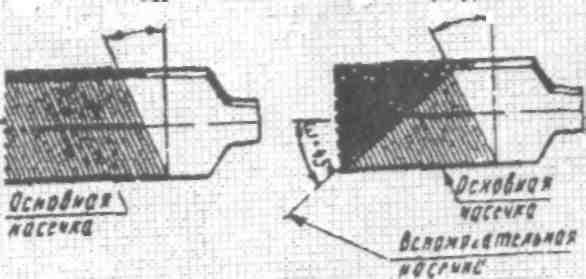

Насечка может быть одинарной (простой), перекрестной (двойной), рашпильной и дуговой (рис. 2).

Рис. 2. Виды насечек напильников: а - одинарная; б - перекрестная; в рашпильная; г - дуговая

Напильники изготовляются из инструментальной углеродистой стали марки У13, У13А и легированной стали марки 13Х, 14ХФ. На ненасеченной или ненарезаннои части каждого напильника или на хвостике наносится товарный знак предприятия-изготовителя и марка стали.

Типы напильников

Напильники отличаются один от другого формой поперечного сечения, видом насечки, числом зубьев на 10 мм длины, длиной рабочей части.

По форме поперечного сечения напильники делятся на плоские, квадратные, трехгранные, ромбические, ножовочные, полукруглые, круглые (рис.3).

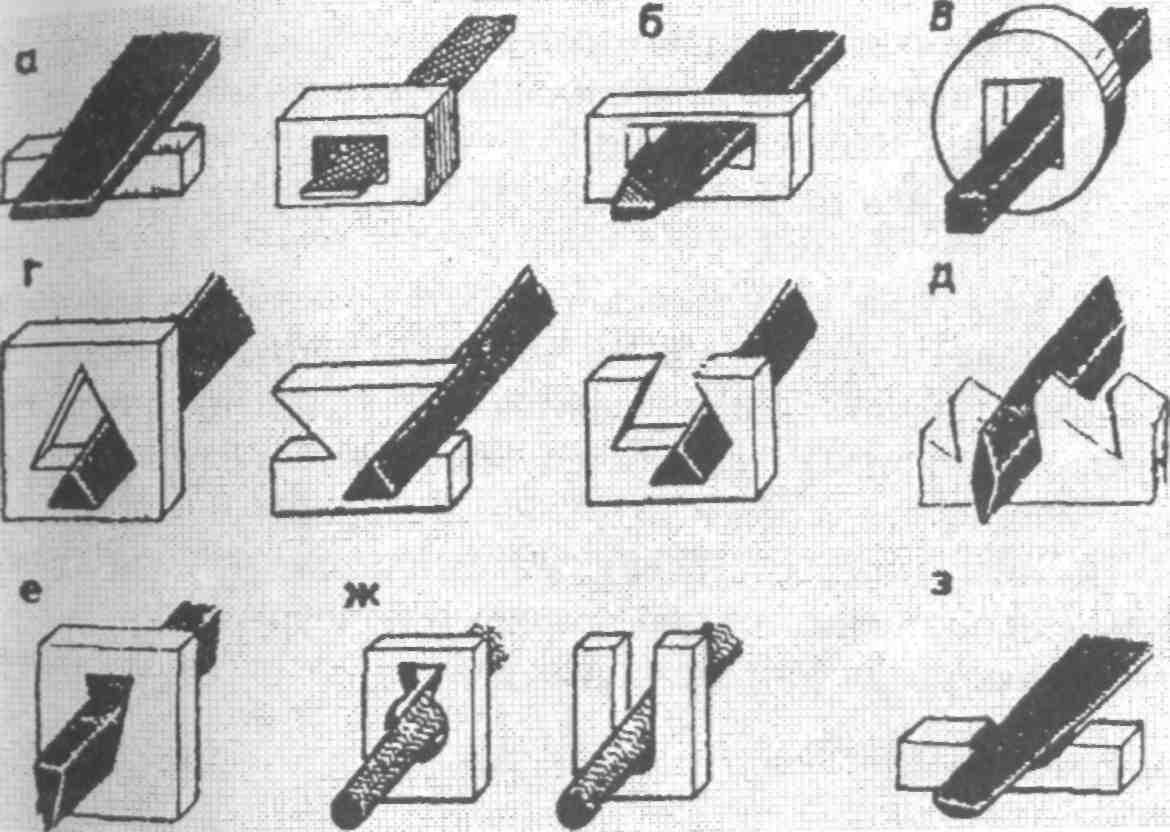

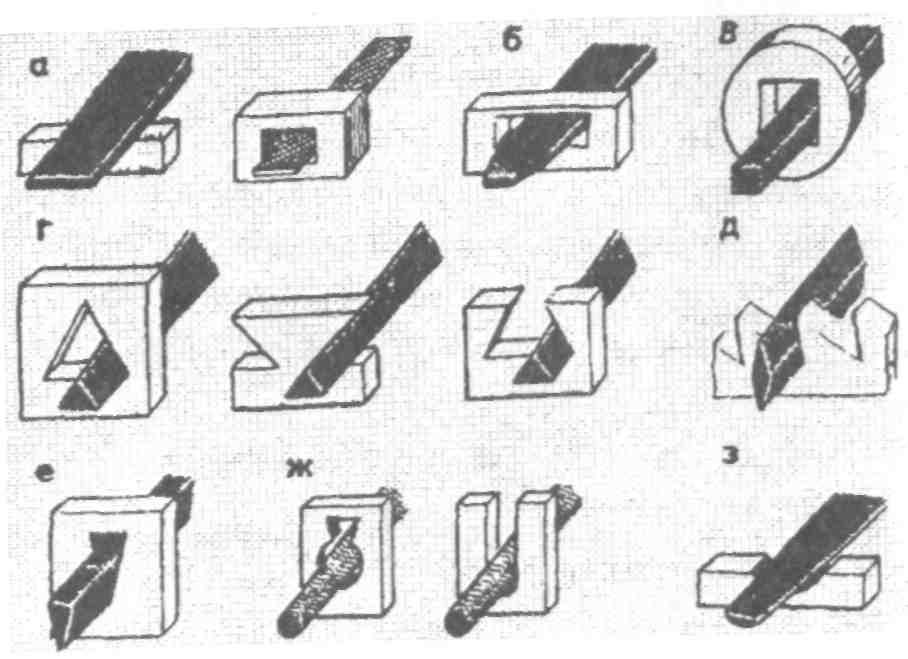

Рис. 3. Формы сечения напильников и примеры их применения.

Плоские напильники (рис.3, а, б) применяются для опиливания наружных или внутренних плоских поверхностей, а также пропиливания шлицев и канавок.

Квадратные напильники (рис.3, в) используются для распиливания квадратных, прямоугольных и многоугольных отверстий, а также для опиливания узких плоских поверхностей.

Трехгранные напильники (рис.3, г) служат для опилива­ния острых углов, равных 60° и более, как с внешней стороны, так и в пазах, отверстиях и канавках, а также для заточки пил п₀ дереву.

Ромбические напильники (рис.3, д) применяют для опиливания зубьев зубчатых колес, дисков и звездочек, для снятия заусенцев с этих деталей после обработки их на станках, а также опиливания углов свыше 15° и пазов.

Ножовочные напильники (рис.3, е) служат для опилива­ния внутренних углов, клиновидных канавок, узких пазов, плоскостей в трехгранных, квадратных и прямоугольных отверстиях, а также для изготовления режущих инструментов и штампов.

Круглые напильники (рис.3, ж) используют для распиливания круглых или овальных отверстий и вогнутых поверхностей небольшого радиуса.

Полукруглые напильники (рис.3, з) с сегментным сечением применяют для обработки вогнутых криволинейных поверхностей значительного радиуса и больших отверстий (выпуклой стороной); плоскостей, выпуклых криволинейны поверхностей и углов более 30° (плоской стороной).

По числу насечек (зубьев), приходящихся на 10 мм длины напильники обозначаются определенным номером и предназначаются для определенных работ:

Номер насечки 0 1 2 3 4 5

Количество основных

насечек на 10 мм длины 5 6...14 8...20 12...28 20...40 28...56

Длина рабочей части

напильника, мм 350,400 100...400 100...300

Чем больше насечек на длине 10 мм напильника, тем мельче зуб.

Напильники с насечкой №0 и 1, называемые драчевыми, имеют наиболее крупные зубья и служат для грубого опиливания, когда требуется удалить большой слой металла - до 1 мм.

Напильники с насечкой №2 и 3, называемые личными применяются для окончательного (чистового) опиливания, снимаемый слой не превышает 0,3 мм.

Напильники с насечкой №4 и 5, называемые бархатными, для окончательной отделки поверхности, снимают слой металла не более 0,05 мм.

К числу напильников с бархатной насечкой относятся мелкие напильники, называемые надфилями и применяемые для опиливания и распиливания небольших поверхностей, недоступных для обработки слесарными напильниками: отверстий, углов, прорезей, пазов, а также для лекальных, граверных, ювелирных работ.

Надфили имеют такую же форму, как и слесарные напильники.

Уход за напильниками

В процессе работы зубья напильников постепенно выкрашиваются, притупляются и теряют свои режущие свойства. Кроме того, между ними набивается мелкая стружка, которая затрудняет работу и царапает обрабатываемую поверхность. Забитый стружкой напильник чистят металлической (кордовой) щеткой вдоль насечек или скребком из мягкого металла (алюминия, латуни) (рис. 4, а, б).

Напильники могут преждевременно испортиться и вследствие небрежного обращения с ними, использования не по назначению. Чтобы продлить срок

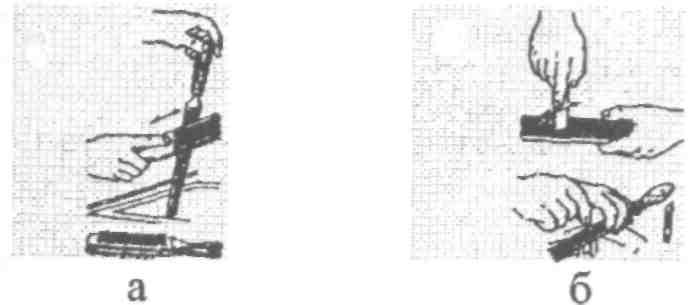

Рис. 4. Чистка напильника кордовой щеткой (а); скребком из мягкого металла (б)

их службы, необходимо избегать ударов, которые могут повредить насечку. Нельзя класть напильники один на другой. Необходимо хранить напильники

на деревянных подставках в положении, исключающем соприкосновение их между собой. Не допускать попадания на них влаги.

IV. Вводный инструктаж (8 мин).

При работе напильником перед тисками нужно стоять прямо и устойчиво (рис. 5, а), вполоборота (под углом 45°) к оси тисков, при этом правое плечо должно находиться против винта тисков (рис. 5, б). Ступни ног должны сто-

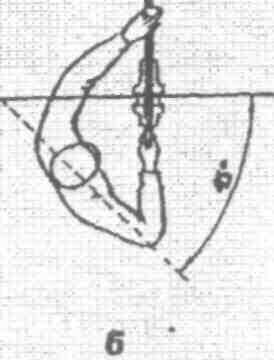

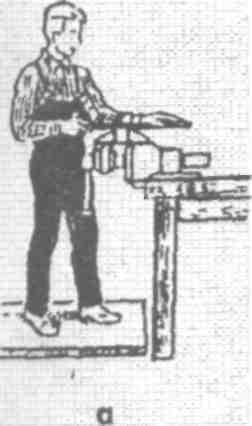

Рис. 5. Положение при опиливании

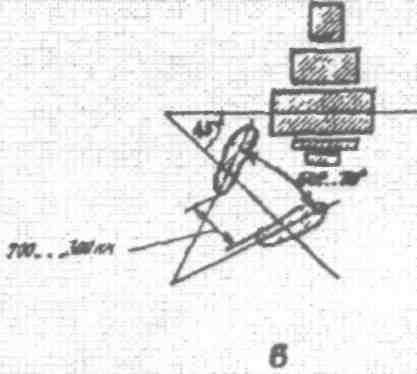

ять под углом 60°...70°, расстояние между пятками ног не более 200...300 мм (рис. 5, в). Правая рука с напильником, лежащим на губках тисков, согнутая в локте, образует прямой угол между плечевой и локтевой частью руки.

Напильник берут в правую руку за ручку, упирая ее головкой в ладонь (рис 6, а); большой палец кладут на ручку вдоль, остальными пальцами поддерживают ручку снизу. Положив напильник на обрабатываемую заготовку, накладывают левую руку ладонью поперек напильника на расстоянии 20...30 мм от

Рис. 6. Положение пальцев рук при опиливании

его носка (рис. 6,6); пальцы слегка согнуть, но не свешивать. Локоть левой руки слегка приподнять.

При опиливании напильник перемещают строго горизонтально обеими руками вперед (рабочий ход) и назад (холостой ход) плавно, производя 40...60 двойных ходов в минуту. Напильник должен касаться обрабатываемой плоскости всей своей поверхностью. Нажимать на напильник только при движении вперед (рис. 7), строго соблюдая распределение усилий нажима ле-

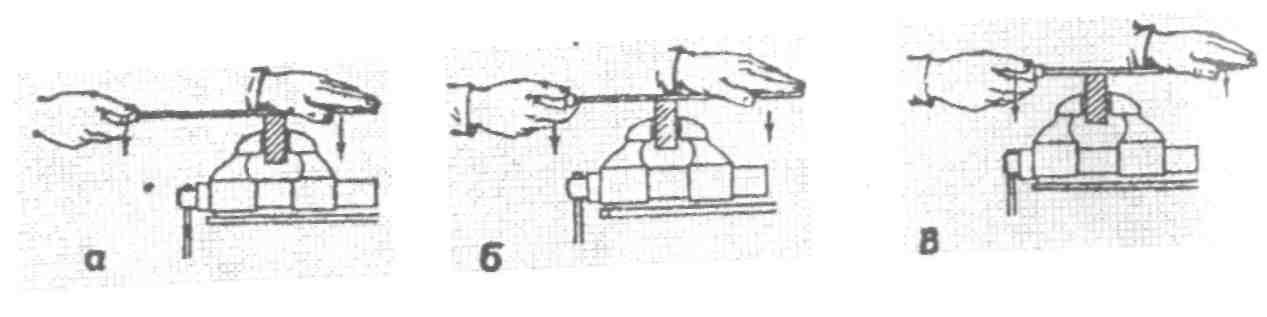

Рис. 7. Распределение нажима на напильник при опиливании

вой и правой рукой в такой последовательности: в начале рабочего хода основной нажим выполнять левой рукой, правой - поддерживать напильник в горизонтальном положении (рис. 7, а); в середине рабочего хода сила нажима обеими руками на напильник должна быть одинаковой (рис. 7, 6); в конце рабочего хода основной нажим выполняют правой рукой, а левой поддерживают напильник в горизонтальном положении (рис. 7, в). При этом корпус слегка наклонить в сторону тисков. Упор делать на левую ногу. При движении напильника назад не отрывать его от обрабатываемой поверхности.

Опиливаемую заготовку зажимают в тисках так, чтобы обрабатываемая поверхность выступала над губками тисков на высоту 8…10 мм.

Качество опиливания плоских поверхностей проверяют линейкой на просвет вдоль, поперек и по диагоналям заготовки (рис. 8,а)^: плоскостей, расположенных перпендикулярно угольником (рис. 8.6).

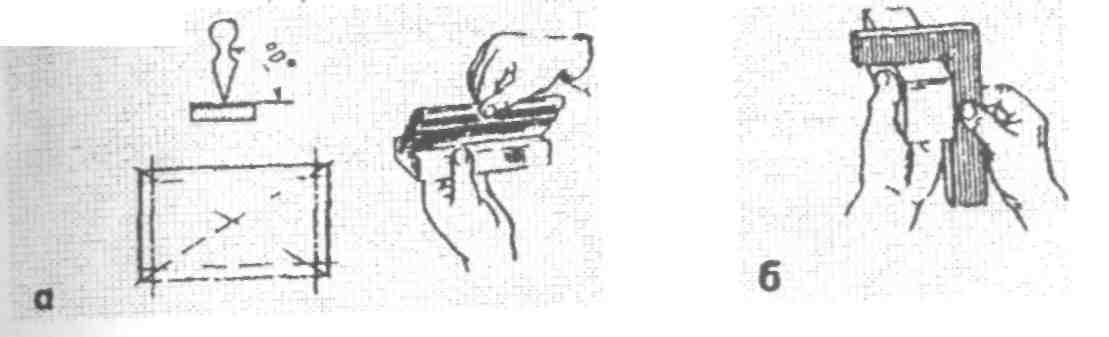

Рис. 8. Проверка опиленных поверхностей

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ ТРУДА

1. При работе пользуйся только напильниками с прочно насаженными ручками. Не работай напильником без ручки, напильником с треснувшей или расколотой ручкой.

2. Не подгибай пальцы левой руки под напильник.

3. Не проверяй качество обрабатываемой поверхности пальцем.

4. Сметай стружку волосяной щеткой. Нельзя сбрасывать стружку обнаженными руками, сдувать её.

V. Закрепление нового материала (9 мин).

Ответить письменно на следующие вопросы по карточкам. (Ответы записать в тетрадь).

1. Назовите основные части и элементы напильник изображенные на рисунке.

2. Назовите основные виды насечек напильников, изображенные на рисунках.

3. Назовите напильники, изображенные на рисунках.

Эталоны ответов к оценочному материалу по карточкам: 1 Назовите основные части и элементы напильника, изображенные на рисунке.

Ответы: Основные части и элементы напильника:

1. Рабочая часть 5. Грань

2. Хвостовая часть 6. Пятка

3. Носок 7. Ручка

4. Ребро

2. Назовите основные виды насечек напильников, изображенные на рисунках.

Ответы: Названия насечек:

а. Одинарная

б. Перекрестная

в. Рашпильная

г. Дуговая

3. Назовите напильники, изображенные на рисунках. Ответы: Названия напильников по форме поперечного

сечения:

а. Плоский г. Полукруглый

б. Квадратный д. Круглый

в. Трехгранный е. Ромбический

VI. Практическая работа (43 мин).

1. Опиливание боковых граней оконного угольника.

2. Текущий инструктаж по приемам опиливания тонких заготовок.

Пример текущего инструктажа.

• Ручка напильника вышла из хвостовика. Причина: Чрезмерное продвижение напильника вперед.

Инструкция: При чрезмерном продвижении напильника вперед ручка может ударять по тискам или заготовке, тогда хвостовик выйдет из ручки и может нанести травму. Опиливать только рабочей частью напильника.

3. Продолжение практической работы. Опиливание боковых граней оконного угольника.

4. Текущий фронтальный инструктаж по проверке опиленных поверхностей.

5. Продолжение практической работы.

VII. Уборка рабочих мест, мастерской (5 мин).

За 10... 15 минут до окончания урока учитель объявляет «Убирайте рабочие места. Сдавайте изделия». Ученики заканчивают работу, сдают инструменты и убирают рабочие места. Изделия сдают учителю. Дежурные приступают к уборке мастерской по указанию учителя в течение занятия.

VIII. Заключительный инструктаж. Подведение итогов! (5 мин).

1. По мере завершения работы принимать и оценивать оконные угольники по соответствию форме и точности обработки.

Контрольные размеры: длина 70 мм

ширина 15 мм.

Критерии оценок:

«5»-длина 70±0,5мм, ширина 15±0,5 мм;

«4»-длина 70±1 мм, ширина 15±1 мм;

«3» - длина 70±2 мм, ширина 15±2 мм;

«2»-длина 70±3 мм, ширина 15±3 мм;

«1» - отклонения более 3 мм, отказ от работы.

2. Проанализировать типичные ошибки учащихся при опиливании узких граней оконного угольника, соблюдении плана работы, порядка на рабочем месте.

IX. Задание на дом (2 мин).

1. Прочесть по учебнику «Технология, 6 кл.» § 26, 119-123.

2. Ответить на контрольные вопросы по учебнику, стр.123.
