План занятия теоретического обучения по ПМ.01.

«Изготовление шаблонов и приспособлений»

Тема урока № 13:

«Технологическая последовательность изготовления шаблона»

по профессии

262023.01 «Мастер столярного и мебельного производства»

подготовил

преподаватель спецдисциплин

Григорьев Игорь Александрович

пос. Пакино
2017

План урока теоретического обучения

Материально-техническое оснащение урока

(Учебно-наглядные пособия, ТСО и другие средства обучения)

ИС-МИ (288-289); комплект плакатов и УНП по столярному делу

________________________________________________________________________________

ПМ.01. Изготовление шаблонов и приспособлений

МДК.01.01. Технология изготовления шаблонов и приспособлений

Тема раздела: Изготовление шаблонов

Тема урока: Технологическая последовательность изготовления шаблона

Цели урока: образовательная осмысление и воспроизведение материала, решение различных дидактических задач обучения в комплексе.

развивающая формирование теоретических основ и восприятия новых знаний.

воспитательная развитие умственных способностей и самостоятельного воспроизведения

изученного материала.

Ход урока

1. Организационный момент: Проверка посещаемости, раздача тетрадей и учебной лит-ры

2. Главная часть урока.

2.1. Обоснование значения изучаемой темы и учебной цели урока.

2.2. * Выяснить знания учащихся, необходимые для изучения учебных элементов, при помощи следующих вопросов:

• Расскажите о порядке обработки детали в шаблоне. .

2.3. Перечень учебных элементов, изучаемых на уроке:

2.4. Вопросы или задания для закрепления и обобщения изученного учебного материала:

• Расскажите о технологической последовательности изготовления шаблона

2.5. Сообщить учащимся оценки за ответы (выполненное задание) и прокомментировать их.

3. Домашнее задание учить по конспекту и повторить пройденный учебный материал.

Конспект к уроку

Технологическая последовательность изготовления шаблона

Технологическая последовательность изготовления шаблона такова:

1. Изготовить лекало обрабатываемой детали для разметки цулаги.

2. Замерить диаметры упорного кольца и фрезы с учетом размера В или В₁, разметить основание шаблона, выпилить криволинейную кромку основания лобзиком или на ленточнопильном станке и зачистить.

3. Заготовить опорные бруски и прикрепить их шурупами к основанию.

4. Рабочую кромку основания обтянуть стальной лентой.

5. Установить зажимное приспособление.

Шаблоны, оправка, упор, направляющая линейка, кондуктор - эти и другие термины обозначают приспособление, используемое для того, чтобы держать или направлять обрабатываемую заготовку либо чтобы держать или направлять инструмент, когда он часто используется в повторяющихся о перациях. Работа с древесиной становится искусством, когда вы начинаете делать свои собственные шаблоны.

Приобретая базовые столярные навыки в измерении, разметке, пилении, работе стамеской и долотом, строгании и так далее и научившись выполнять столярное соединение с первого раза, вы быстро заметите, что значительная часть столярных работ либо основана на повторяющихся операциях (например, изготовлении одинаковых деталей), либо связана с «одноразовыми» проблемами, которые с трудом решаются стандартными методами и инструментами.

За искусством создания шаблонов стоит способность импровизировать, и для многих опытных деревообработчиков это часто означает отход от проторенной дорожки общепринятых доктрин в сторону «параллельного» мышления использования всех доступных вариантов.

Шаблоны могут быть как простейшими приспособлениями, так и очень даже сложными устройствами. Обычно они являются плодом мыслительной работы индивидуума и представляет собой очень простые решения конкретных проблем.

Это может касаться использования гвоздей и штифтов, клейкой ленты и термоклея (в качестве дополнительной рабочей руки), обрезков фанеры, ДСП и ДВП, так же как и быстрозастывающих материалов типа автомобильной шпаклевки. Определенным ручным и механизированным инструментам требуются шаблоны для выполнения некоторых задач или для ускорения их решения.

Последовательность выполнения шиповых соединений

Сначала строгаются бруски квадратной или прямоугольной формы точно по размерам, затем их стороны проверяются угольником. На двух противоположных концах брусков с помощью гребенки проводятся риски. Это нужно делать для любого шипового соединения: одинарного, двойного или тройного.

Длина шипа должна быть равной толщине бруска. Поэтому после проведения гребенкой продольных рисок следует провести еще и горизонтальные или поперечные с помощью карандаша или шила по угольнику, ограничивая данную длину. Для проушин также проводятся риски, ограничивающие их высоту, равную ширине шипа.

Когда нанесены все риски по концам брусков, их нужно закрепить в верстаке и приступить к запиловке шипов и проушин. Это можно сделать ножовкой с широким полотном или лучковой пилой. При запиловке полотно пилы нужно держать около риски, но ее линия должна оставаться нетронутой. Сначала пила должна идти с наружной стороны шипа, а у проушины – с внутренней.

Запил делается на 2–3 мм в толщину древесины, и сначала пила ведется на себя. Затем ее коротким движением направляют вперед, так постепенно выполняется запил. Потом можно выполнять пиление на полный размах. Не стоит слишком нажимать на пилу, иначе она уклонится от своего направления. Распил должен быть ровным, без перекосов.

Далее у шиповых деталей спиливаются щечки. Линия пропила при этом должна быть строго под прямым углом или со скосом вовнутрь. У одинарных шипов древесину не нужно долбить, а у двойных и тройных это делается в середине между двумя шипами. Шипы в проушины должны хорошо соединяться без дополнительной подчистки стамеской. Чтобы обеспечить должную чистоту распила, необходимо использовать острую пилу с мелкими, одинаково разведенными зубьями.

Для изготовления проушин выполняется только долбление. Долбить древесину при изготовлении шипов и проушин следует по рискам у гнезд и по линиям пропила. Долбление выполняется в два приема. Сначала долото или стамеска ставятся лезвием около риски на расстоянии 2–3 мм, чтобы предохранить древесину от смятия. Следует аккуратно снимать стружку толщиной не более 5 мм.

Дойдя до половины глубины гнезда или проушины, необходимо приступить к долблению с обратной стороны. После удаления древесины нужно подрезать все шероховатости острой стамеской. Далее угловое соединение проверяется насухо и соединяется на клее.

Особенности выполнения шипа «ласточкин хвост»

Кроме прямых шипов, выполнение которых было описано выше, широко применяется так называемый шип «ласточкин хвост». Он имеет угол наклона щечки от вертикали шипа в 10°. При большом угле наклона щечка может сколоться, тогда соединение получится непрочным. Если угол наклона щечки будет меньше 10°, то шип «ласточкин хвост» почти не будет отличаться от прямого.

Гнездо под шип «ласточкин хвост» выполняется размером по шейке шипа глубиной на 3–5 мм больше его длины. Шип пропиливается в форме «ласточкиного хвоста». Клин изготавливается с таким расчетом, чтобы шип при вставлении в гнездо, не доходя до его дна, расклинился и плотно прижался к стенкам. Соединение смазывается клеем. Клин расширяет шип внутри гнезда и тем самым удерживает его. Поэтому такое соединение считается очень прочным, но требует большой точности работы.

Имея в доме столь полезный инструмент, вы сможете самостоятельно изготовить множество полезных и красивых деревянных изделий. Совершенно обыкновенная на первый взгляд деревяшка, может превратиться в изящную полочку. Необработанный брус станет фигурными перилами. Вместо пластиковых фабричных подоконников можно сделать деревянные, с красиво отфрезерованным торцом.
А возможности реставрации старой мебели практически безграничны.

Любой шкаф, тумбочка или табурет, выполненный из массива дерева – может обрести новую жизнь в руках мастера, владеющего приемами работы ручным фрезером по дереву. Используя потрепанное временем изделие в качестве заготовки, достаточно снять пару миллиметров старого слоя, и придать ему новую форму. И вы получите фактически новое изделие.

ВАЖНО! При реставрации деревянных изделий, особенно покрытых лаком или краской – необходимо произвести первичное ошкуривание. Это позволит сберечь дорогостоящие фрезы от ненужного затупления о старую краску.

Прежде чем покупать фрезер, надо узнать, как работать по дереву с его помощью

Для начала определим виды работ, которые можно выполнять фрезером.

• Изготовление профильных изделий.

При помощи специальных фрез можно самостоятельно изготовить массу изделий, которые до этого покупались в магазинах стройматериалов. Штапики, карнизы, облицовочные наличники для дверных коробок или оконных проемов, наконец – плинтуса. Купив необработанный брус или доску по низкой стоимости, вы можете за считанные минуты превратить заготовку в самостоятельное изделие, сэкономив массу средств.

 Обработка краев изделий. Удобство и возможности фрезера при выполнении такого вида работ неоспоримы.

Меняя краевые фрезы, вы можете изготовить просто ровный торец, край с закруглением, фигурный или наклонный профиль. Причем ваше изделие будет эксклюзивным на фоне стандартных фабричных заготовок.

 Изготовление пазов любой формы.

Это могут быть простые технологические выработки прямоугольной формы или декоративные полукруглые узоры.

 Производство элементов для филенчатых дверей или имитация филенок на ровном деревянном массиве.

 Изготовление технологических углублений при самостоятельной сборке мебели или установке дверей – окон.

С помощью ручного фрезера, такая работа, как врезка петель – превращается в удовольствие. Те, кому приходилось проделывать эту процедуру с помощью стамески и долота, оценят преимущество электроинструмента.

 Изготовление соединений на шипах.

Сборка деревянных изделий таким способом относится к разряду высокопрочных. Поэтому умение нарезать шипы ручным фрезером высоко ценится среди столяров. В качестве примера рассмотрим некоторые виды работ по дереву ручным фрезером:Шиповое соединение «ласточкин хвост»

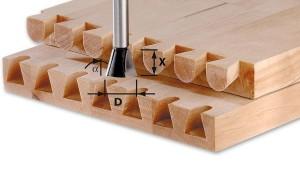

Шиповое соединение «ласточкин хвост»

В промышленных масштабах нарезка шипов производится на узкопрофильных станках, обладающих большой эффективностью, и не менее высокой стоимостью. Поскольку в домашних условиях нет необходимости массово резать «ласточкин хвост», вполне можно обойтись ручным фрезером и специальным шаблоном.

специальный шаблон для шипового соединения

При помощи специальной конусной фрезы. нарезаются шипы с одинаковым шагом на обеих частях заготовки. Поскольку подобные изделия, как правило, изготавливаются из мягких сортов древесины, насадки не приходится часто затачивать, и они долго сохраняют геометрическую форму и размеры.

Поэтому соединение получается без люфтов и очень надежным. Такой тип сращивания углов часто применяется для изготовления ящиков для мебели, различных шкатулок и дверных коробок.

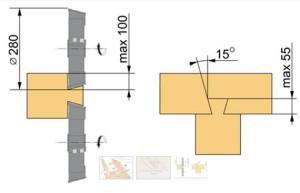

Существует еще «Т» образное соединение «ласточкин хвост».

Т-образное соединение ласточкин хвост

Для него также предусмотрены специальные фрезы, и нет никаких сложностей в изготовлении таких конструкций ручным фрезером. Применяется в основном для изготовления оконных рам с внутренними перемычками.

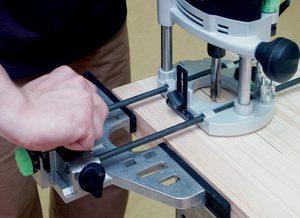

Выборка четверти

Четверть (фальц) представляет собой выемку по краю заготовки, имеющую прямолинейную форму и проходящую по всей длине. Фрезеровка такого типа предназначена для изготовления дверных коробок и оконных рам. Относится к типовым способам обработки и обычно не представляет особого труда для начинающего столяра. Выполняется, как правило, без шаблона, в качестве направляющей используется кромка заготовки.

Единственное условие – кромка должна быть идеально ровной, в противном случае выбранная четверть повторит все изъяны на торце. Для этого край заготовки предварительно обрабатывается торцевой фрезой с использованием направляющей.
Для такой работы выпускаются специальные фальцевые фрезы, в комплекте к которым идут подшипники разного диаметра, каждый под свою глубину выборки четверти.

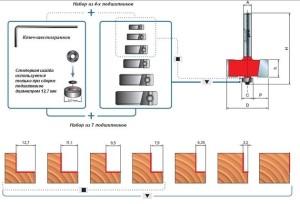

Выборка четверти на различную глубину

Если вы производите выборку четверти постоянного размера, имеет смысл приобрести ступенчатую фальцевую фрезу, которая позволяет в один проход выбрать четверть и обработать торец заготовки.

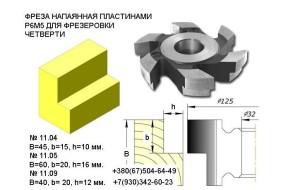

Фреза для фрезерного станка

ВАЖНО! Такой насадкой надо работать с применением шаблона (соответственно и копировального кольца) или, что значительно проще – используя направляющую для фрезера.

Врезка петель и замков.

При самостоятельной установке дверей вы обязательно столкнетесь с проблемой врезки петель и замков. Издревле эта процедура выполнялась с помощью дрели, стамески и острого сапожного ножа. Времени и сил уходило много, и всегда был риск испортить дверное полотно и нанести травму руки. С помощью ручного фрезера и торцевой фрезы можно самостоятельно выбрать углубление под замок и петли не хуже, чем в заводских условиях.

Для этого, помимо собственно фрезера, понадобится шаблон. На мебельных фабриках или столярных мастерских используются промышленные варианты, которые выдерживают изготовление сотен дверей, но и стоимость имеют соответствующую. При разовом применении такой шаблон вряд ли окупится, дешевле обратиться к мастеру. И все-таки есть способ сэкономить средства и получить блестящий результат. Можно изготовить универсальный шаблон самостоятельно, при помощи того же фрезера.

работа фрезером по дереву — изготовление шаблона

Делается он из обрезков МДФ плиты и фанеры толщиной 8-10 мм. Направляющие шаблона имеют продольные пазы для регулировки размера, это позволяет производить работы на разных дверных полотнах.
Технология работы проста – необходимо закрепить дверное полотно обрабатываемой поверхностью наверх, и закрепить шаблон при помощи струбцин.

Затем выставить размер в соответствии с контуром устанавливаемого замка или петель и произвести выборку материала. Разумеется, перед использованием следует откалибровать шаблон и нанести разметку, используя ненужную заготовку, а затем переходить к чистовому дверному полотну.

Основные принципы работы с фрезером для начинающих

Большинство деревообрабатывающих электроприборов работают, используя вращение вала. Ручной фрезер не является исключением. Фреза закрепляется в шпинделе (патроне), который при помощи электродвигателя вращается с высокой скоростью.

Это позволяет достигать гладкости обрабатываемой поверхности, и предотвращает сколы. Неопытные мастера советуют приобретать инструмент с максимальным количеством оборотов, ошибочно полагая, что это улучшает качество работ. На самом деле, оптимальным выбором будет фрезер с регулируемыми оборотами вала.

Для каждого типа фрезы и тем более для разных сортов дерева требуется своя скорость вращения. При недостаточной скорости поверхность будет рыхлой, и потребует дополнительной обработки наждачной бумагой. Если обороты слишком высокие – могут образоваться сколы, выщерблины, да и дерево в месте контакта с фрезой может обуглиться.Давать советы по выбору оптимальной скорости бессмысленно, необходимо опробовать разные варианты на ненужных заготовках.

К тому же, у каждого мастера свои секреты, которые приходят только с опытом. Одинаковый инструмент, скорость и материал, в разных руках дают различный результат.

ВАЖНО! Общее правило при выборе скорости одно – количество оборотов вала обратно пропорционально рабочему диаметру фрезы.

То есть, чем тоньше насадка – тем выше скорость.

Следующий предмет споров – направление движения фрезера относительно вращения фрезы. Есть мнение, что движение против хода вращения дает более чистый рез и гарантирует отсутствие сколов. При этом фреза как бы прижимается к материалу, и кромка получается более ровной. В некоторых случаях наоборот, такое направление повреждает волокна деревянной заготовки и как бы вспушивает их. Поэтому не бойтесь экспериментировать, оба варианта имеют право на жизнь.

ВАЖНО! При свободном фрезеровании (без упора и направляющих) инструмент уводит в сторону, противоположную направлению вращения вала.

Вне зависимости от направления движения – необходимо научиться плавно и без напряжения двигать фрезер при работе. Если прижимать его слишком сильно – движение будет неравномерным. Необходимо от начала и до конца прохода фрезера выдерживать равномерную скорость перемещения.

ВАЖНО! При остановке или замедлении инструмента, дерево может обуглиться.

Острые кромки фрезы в сочетании с высокими оборотами вращения могут нанести серьезную травму. Поэтому, при работе с электроинструментом следует соблюдать предельную осторожность. Внимательно изучите инструкцию по эксплуатации, и не пытайтесь ее нарушать. Это сбережет и ваше здоровье, и дорогостоящий материал, который вы обрабатываете.

Поделиться с друзьями:

Как работать фрезером по дереву

Многие известные фирмы занимаются производством оборудования для обработки дерева. Наибольшим спросом и популярностью всегда пользовались ручные фрезеры, с помощью которых можно получить эксклюзивные и неповторимые по форме изделия.

Основные правила работы

Работать с фрезером может любой, однако при работе нужно придерживаться определенных правил:

• Обрабатываемую деталь необходимо тщательно закрепить на рабочем столе, что позволит улучшить качество обработки, и снизит риск получения травмы.

• Двигать инструмент нужно так, чтобы лезвия фрезы двигались навстречу древесине, это направление называется встречным. В обратном направлении инструмент будет вырываться из рук, линия обработки будет неровной и не качественной.

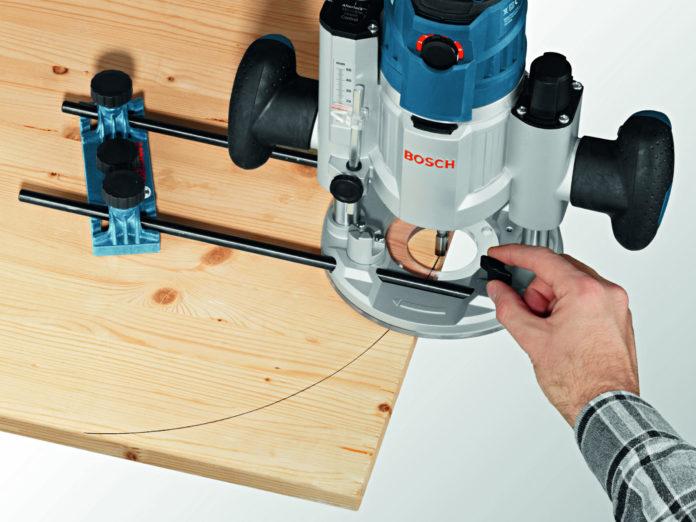

• Для фрезерования различных окружностей, овалов и эллипсов можно использовать специальные циркули, позволяющие выполнить круг довольно большого радиуса. Существует несколько видов насадок, которые быстро крепятся к подошве фрезера.

Ручным фрезером можно выполнить целый ряд работ, начиная от простых бытовых задач по врезке замков и заканчивая сложными декоративными операциями на дорогой мебели, вырезании узоров, резьбы по дереву. Конечно новичку не следует начинать работу со сложной задачи, лучше начинать с чего-то простого и постепенно, набираясь опыта усложнять задачи.

Дополнительные инструменты

При постоянной работе с фрезером обязательно потребуются различные дополнительные инструменты и приспособления. Прежде всего этот список включает в себя:

• Электрическую дрель с набором сверл.

• Различные саморезы.

• Электрический лобзик с различными по длине и толщине пилками.

• Набор фрез.

• Набор напильников.

• Различные шаблоны.

• Защитная одежда, респиратор, очки.

Э то минимальный набор, позволяющий выполнить основные виды работ с фрезером. По мере необходимости каждый мастер дополняет его своими собственными инструментами, насадками, шаблонами, что позволяет использовать фрезер на все 100%. Настройка аппарата

Перед запуском инструмента необходимо правильно установить его глубину. Для этого следует:

1. Установить инструмент на деталь.

2. Установить револьверный упор рядом с торцом ограничителя.

3. Освободить стопорный винт, для перемещения фрезера в нужном направлении.

4. Опустить двигатель до обрабатываемой поверхности.

5. На нужном уровне выставляется ограничитель глубины.

6. Зажимается стопорный винт.

7. Настройка глубины закончена.

Выбор скорости вращения фрезы необходимо определять исходя из плотности обрабатываемой поверхности, диаметра самой фрезы. Обычно для обработки деревянных изделий применяют скорость порядка 10000 оборотов в минуту, что позволяет получить ровный и гладкий срез. Очень высокая скорость вращения фрезы может послужить причиной обугливания обрабатываемой поверхности и привести к поломке детали.

Очень твердые поверхности обрабатывают на малых оборотах фрезы, причем время от времени нужно прогонять двигатель без нагрузки на максимальных оборотах, что позволит ему охладиться.

Выбор линейной скорости перемещения фрезы основывают на ее диаметре, чем он больше, тем меньше применяемая скорость, которая выставляется регулятором. При установке фрезы нужно руководствоваться инструкцией ее производителя, в которой обязательно будет указана скорость вращения и рекомендуемая линейная скорость.

Выбор фрезы

Д ля каждого вида работ, выполняемых фрезером необходимо правильно подобрать фрезу. Это позволит не только обработать материал качественно, но и выполнить всю работу значительно быстрее. Можно приобрести целые комплекты из разных фрез, позволяющих выполнить широкий круг операций.

Конструктивно любая фреза состоит из хвостовика, который зажимается в патроне инструмента и специальной, режущей части. Отличаются фрезы друг от друга как по размеру, так и по материалу, по форме режущей части. При обработке мягких пород древесины применяют фрезы из обычного металла, для твердых пород выбирают более крепкие фрезы с напайками. Разделяют несколько видов фрез:

• Применяемые для обработки различных видов пазов – прямоугольные.

• Для декорирования всевозможных изделий – профильные.

• Для обработки древесины под разными углами – конусообразные.

• Для выполнения надписей на обрабатываемой поверхности – v-образные.

• Для выполнения пазов в горизонтальной плоскости – дисковые.

• Для выполнения четвертей в дереве — фальцевые.

• Для закругления рабочей кромки — калевочные.

• Для выполнения галтелей — галтельные.

• Для выполнения любых шиповых соединений – типа «ласточкин хвост».

Порядок установки фрезы

Установка фрезы на инструмент не представляет собой никакой сложности и заключается в выполнении простых шагов:

• Выбранная фреза хвостовиком вставляется в патрон на глубину порядка 20мм.

• Патрон защелкивается и затягивается гайкой.

После закрепления фрезы выполняют установку фрезера на требуемую глубину с помощью подвижного ограничителя. Затем выполняют пробный рез, позволяющий убедиться в правильности настройки и после приступают к работе.

Правила безопасности

Приемы безопасной работы с устройством обязательно прописываются в инструкции производителя, не стоит пренебрегать ими, чтобы не получить травму. К основным правилам безопасной работы можно отнести:

1. Обязательно работайте в защитной одежде без свисающих частей, которые может намотать на фрезер.

2. Защищайте глаза от попадания стружки, для этого применяйте защитные очки или маску.

3. Защищайте органы дыхания с помощью респиратора.

4. Обязательно выдергивайте прибор из розетки на время перерыва в работе.

5. Крепко держите инструмент в руках, чтобы избежать его выскальзывания при касании с обрабатываемой деталью.

6. Обязательно изучите и соблюдайте все требования инструкции завода-изготовителя.

Выполнение этих простых требований позволит избежать травм при работе с фрезером, ведь это довольно опасный аппарат. Обучение работе с деревом требует не только сильного желания, но и особого терпения и внимательности. Только сочетание всех этих качеств позволит набраться опыта и достичь высоких вершин мастерства.

Работа ручным фрезером по дереву

Фрезер – это инструмент для обработки пиломатериала, совершающий множество вращений с большой скоростью. Бывает как профессиональное оборудование, так и для самостоятельной обработки, требующей наличия определенных навыков и знаний. Подробная инструкция с обучающим видео на сайте поможет качественно проводить операции по обработке дерева ручным электрофрезером.

Применение электрофрезера

Работа ручным фрезером по дереву помогает осуществлять следующие столярные операции:

1. Обработка плоских и фасонных поверхностей, профилирование кромкой наличников, плинтусов, карнизов, штапиков.

2. Формирование технологических и фигурных выемок (пазов, гребней, и т.п.).

3. Изготовление сквозных и слепых отверстий.

4. Вырезание сложных деталей из дерева, их копирование.

5. Нанесение надписей, рисунков, узоров на поверхность (гравировка).

6. Врезка замков и петлей на двери.

7. Изготовление шипового соединения. Это сложный процесс, требующий специальных навыков, в итоге которого получается высокопрочная сборка деревянных изделий.

В зависимости от вида выполняемой работы ручным фрезером по дереву, видео-уроки которой можно посмотреть в конце статьи, понадобятся приспособления:

• Фреза

• Электролобзик

• ДСП

• Электрическая дрель и сверла

• Шаблоны

• Напильник

• Защитная спецодежда и респиратор.

Начинающему мастеру с помощью такого инструмента под силу возвращать старую мебель к жизни, осуществлять мелкие столярные и декоративные работы с деревом по дому.
