Пневматические преобразователи и вторичные приборы

Изучить и законспектировать лекцию.

Ответить на контрольные вопросы.

Фотографию конспекта и ответы прислать по электронной почте (указывайте свою фамилию и номер группы!!!)

Пневматические преобразователи и вторичные приборы

I.Бесшкальный  манометр абсолютного давления типа МАС-П1

Преобразователи давления и разряжения измерительные ГСП предназначены для работы в системах автоматического контроля и регулирования производственных процессов с целью выдачи информации об измеряемом давлении или разрежении газа или жидкости в виде унифицированного пневматического аналогового выходного сигнала.

Техническое описание МАС-П1:

1. Выходной сигнал: 20…100кПа

2. Контролируемая среда: газ

3. Пределы измерения 0,025...2,5МПа

4. Класс точности 0,6; 1; 1,5

5. Длина линии связи 300м, монтаж штуцерный

6. П
   итание, потребляемая мощность 140±20кПа

7. Габаритные размеры, мм 308х257х192 (mах), масса, кг 7

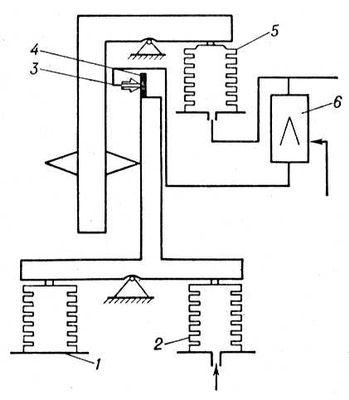

Принципиальная схема бесшкального манометра абсолютного давления типа МАС-П1

1 — сравнительный сильфон;

2 — измерительный сильфон;

3 — сопло;

4 — заслонка;

5 — сильфон обратной связи;

6 —пневмоусилитель.

II.Дифференциальный манометр ДС-П

Дифманометр ДСП -160-М1 предназначены для измерения:
А) расхода жидких и газообразных сред по методу переменного перепада давлений (расходомеры);
Б) уровня жидких сред, находящихся под атмосферным, вакуумметрическим или избыточным давлением (уровнемеры).

Конструкция:

1. Датчик состоит из блока сдвоенных сильфонов 12, полости которых заполнены кремнийорганической жидкостью.

2. Полости сильфонов сообщаются между собой каналом, который перекрывается клапаном 11 при увеличении деформации сильфонов выше предельной рабочей деформации.

3. При нарушении герметичности мембраны 9 одновременно закрываются оба клапана сильфонных чувствительных элементов, обеспечивая защиту от выброса наружу измеряемой среды (при измерениях перепада давления токсичных сред).

Принципиальная схема диф.манометра ДС-П:

1,2,10 — рычаги:

3 — наездник

4— пружина;

5—заслонка;

6 — сопло;

7— усилитель;

8, 12 -- сильфоны;

9 - мембрана;

11 — клапан

12 – сдвоенные сильфоны

III.Пневматические вторичные приборы

Основные сведения:

1. Пневматические приборы контроля ПВ10.1Э, ПВ10.2Э имеют диаграмму с электрическим приводом диаграммы и входят в систему приборов и регуляторов СТАРТ.

2. Работа приборов контроля осуществляется совместно с пневмо-датчиками и другими устройствами, выдающими унифицированные аналоговые сигналы в диапазоне от 20 до 100 кПа.

Выпускаются 3 модификации приборов контроля ПВ с электроприводом диаграммы:

1. ПВ4.4Э - прибор осуществляет непрерывную запись на одной диаграмме значения трех параметров и отображает их на трех шкалах;

2. ПВ10.1Э - прибор предназначен для непрерывной записи и вывода величины регулируемого параметра, и величины давления на исполнительном механизме;

3. ПВ10.2Э - прибор ведет непрерывную запись и отображение значений двух параметров (один параметр регулируемый), указания значения давления на исполнительном механизме и положения контрольной точки.

Контрольные вопросы:

Для чего предназначен бесшкальный  манометр абсолютного давления типа МАС-П1?

Предусмотрена ли дистанционная передача сигнала у МАС-П1?

Принцип действия бесшкального манометра абсолютного давления типа МАС-П1?

Каково назначение дифманометра ДСП -160-М1?

Какова конструкция диф.манометра ДС-П?

Какова величина унифицированных аналоговых сигналов давления?
