ТЕМА УРОКА:  Подающие механизмы ЦЕЛЬ УРОКА: Изучение устройства, расположения и принципа работы подающего механизма полуавтомата.

ТЕМА УРОКА: Подающие механизмы

ЦЕЛЬ УРОКА:

Изучение устройства, расположения и принципа работы подающего механизма полуавтомата.

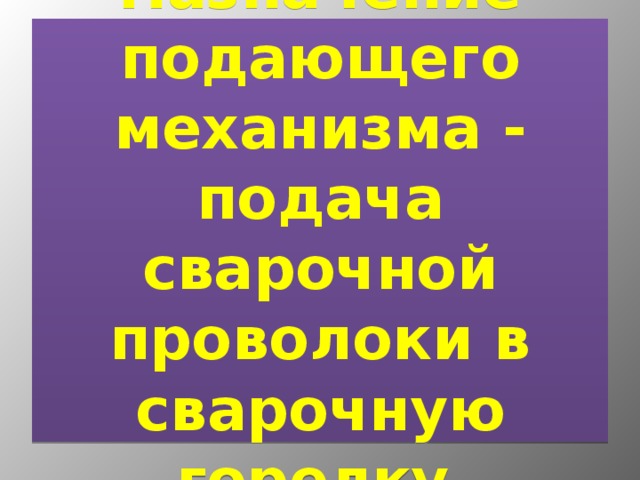

Назначение подающего механизма - подача сварочной проволоки в сварочную горелку .

Назначение подающего механизма - подача сварочной проволоки в сварочную горелку .

 В подающем механизме находятся кассета со сварочной проволокой (может размещаться снаружи или внутри корпуса), электродвигатель подачи проволоки, размоточное устройство, механизм правки и подачи проволоки, электромагнитный газовый клапан.

В подающем механизме находятся кассета со сварочной проволокой (может размещаться снаружи или внутри корпуса), электродвигатель подачи проволоки, размоточное устройство, механизм правки и подачи проволоки, электромагнитный газовый клапан.

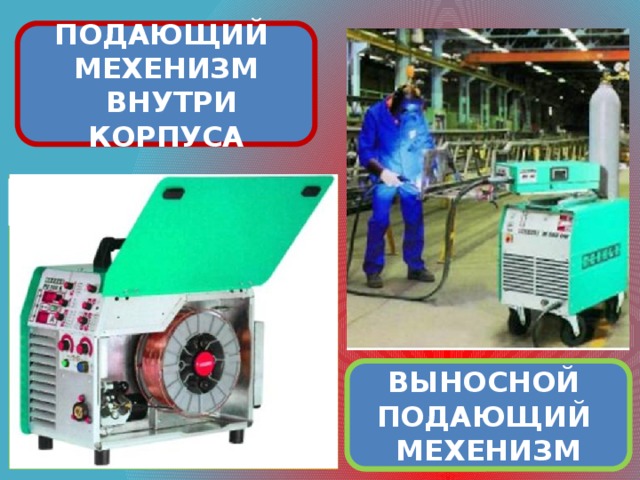

ПОДАЮЩИЙ МЕХЕНИЗМ  ВНУТРИ КОРПУСА ВЫНОСНОЙ ПОДАЮЩИЙ МЕХЕНИЗМ

ПОДАЮЩИЙ МЕХЕНИЗМ

ВНУТРИ КОРПУСА

ВЫНОСНОЙ

ПОДАЮЩИЙ МЕХЕНИЗМ

Расположение подающего механизма.  Для полуавтоматической сварки применяются шланговые полуавтоматы толкающего типа тянущего типа и  тянуще -толкающего типа.  Тип полуавтомата определяется местом расположения электродвигателя.

Расположение подающего механизма. Для полуавтоматической сварки применяются шланговые полуавтоматы толкающего типа тянущего типа и тянуще -толкающего типа. Тип полуавтомата определяется местом расположения электродвигателя.

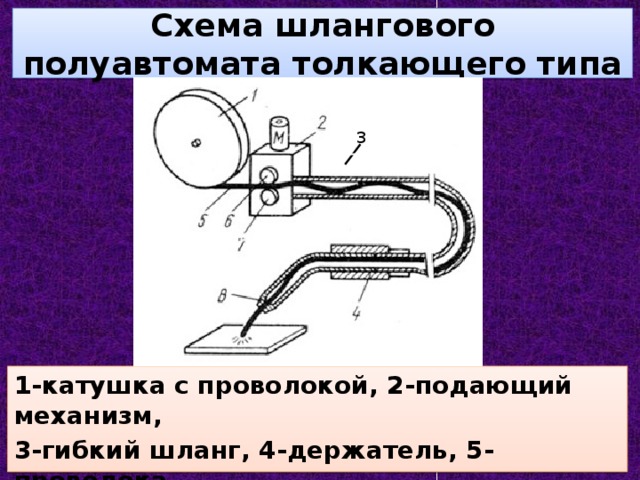

Схема шлангового полуавтомата толкающего типа 3 1-катушка с проволокой, 2-подающий механизм, 3-гибкий шланг, 4-держатель, 5-проволока, 6,7-ведущий и прижимной ролики, 8-наконечник.

Схема шлангового полуавтомата толкающего типа

3

1-катушка с проволокой, 2-подающий механизм,

3-гибкий шланг, 4-держатель, 5-проволока,

6,7-ведущий и прижимной ролики, 8-наконечник.

Для мягких проволок из алюминия и его сплавов или порошковой проволоки с высоким коэффициентом трения (за счет неровностей поверхности проволоки), а также для проволок малого диаметра (менее 0,8 мм), способных сминаться в канале, полуавтоматы толкающего типа неприменимы.

Для мягких проволок из алюминия и его сплавов или порошковой проволоки с высоким коэффициентом трения (за счет неровностей поверхности проволоки), а также для проволок малого диаметра (менее 0,8 мм), способных сминаться в канале, полуавтоматы толкающего типа неприменимы.

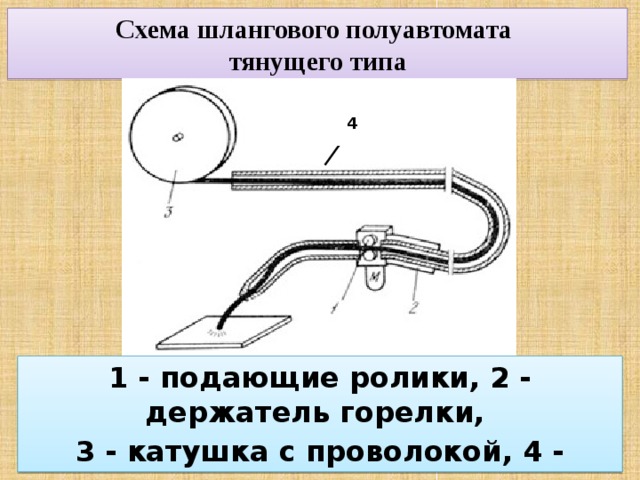

Схема шлангового полуавтомата  тянущего типа 4 1 - подающие ролики, 2 - держатель горелки, 3 - катушка с проволокой, 4 - шланг, М - электродвигатель механизма протягивания

Схема шлангового полуавтомата тянущего типа

4

1 - подающие ролики, 2 - держатель горелки,

3 - катушка с проволокой, 4 - шланг,

М - электродвигатель механизма протягивания

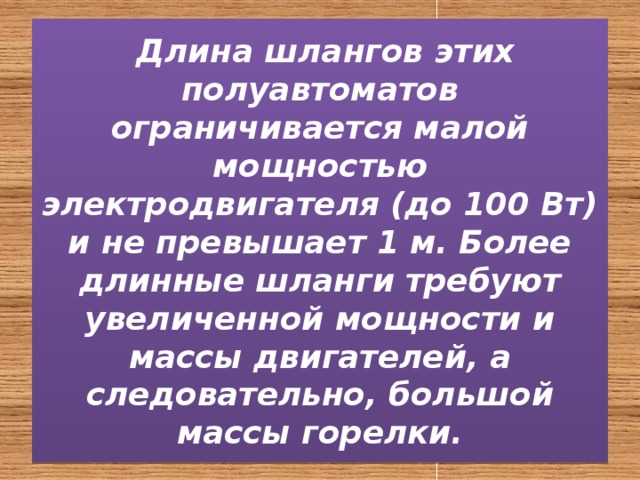

 Длина шлангов этих полуавтоматов ограничивается малой мощностью электродвигателя (до 100 Вт) и не превышает 1 м. Более длинные шланги требуют увеличенной мощности и массы двигателей, а следовательно, большой массы горелки.

Длина шлангов этих полуавтоматов ограничивается малой мощностью электродвигателя (до 100 Вт) и не превышает 1 м. Более длинные шланги требуют увеличенной мощности и массы двигателей, а следовательно, большой массы горелки.

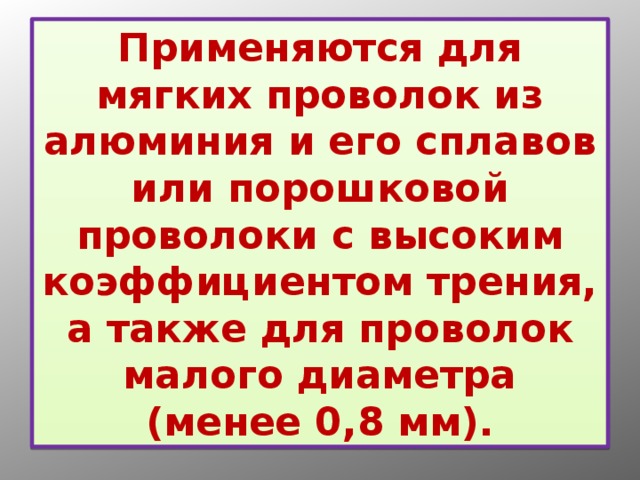

Применяются для мягких проволок из алюминия и его сплавов или порошковой проволоки с высоким коэффициентом трения, а также для проволок малого диаметра (менее 0,8 мм).

Применяются для мягких проволок из алюминия и его сплавов или порошковой проволоки с высоким коэффициентом трения, а также для проволок малого диаметра (менее 0,8 мм).

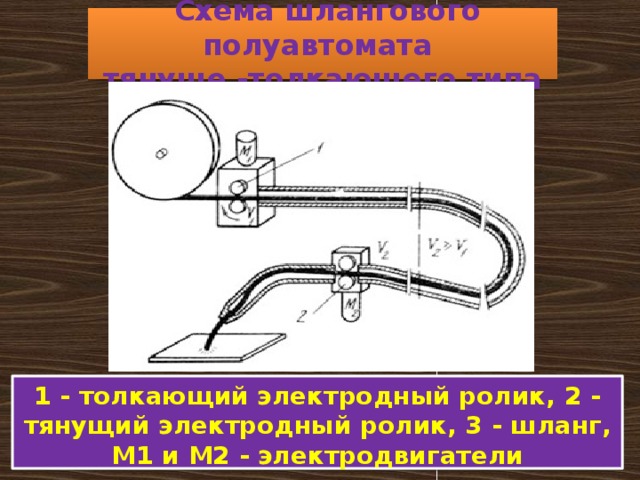

 Схема шлангового полуавтомата  тянуще -толкающего типа 1 - толкающий электродный ролик, 2 - тянущий электродный ролик, 3 - шланг, М1 и М2 - электродвигатели

Схема шлангового полуавтомата тянуще -толкающего типа

1 - толкающий электродный ролик, 2 - тянущий электродный ролик, 3 - шланг, М1 и М2 - электродвигатели

Применяются в полуавтоматах со шлангами более 5 м в которых имеется толкающий механизм с двигателем М1, расположенный рядом с катушкой электродной проволоки, и тянущий механизм с двигателем М2, расположенный в горелке.  Это значительно утяжеляет горелку, но устраняет неравномерность подачи проволоки в зону сварки.

Применяются в полуавтоматах со шлангами более 5 м в которых имеется толкающий механизм с двигателем М1, расположенный рядом с катушкой электродной проволоки, и тянущий механизм с двигателем М2, расположенный в горелке. Это значительно утяжеляет горелку, но устраняет неравномерность подачи проволоки в зону сварки.

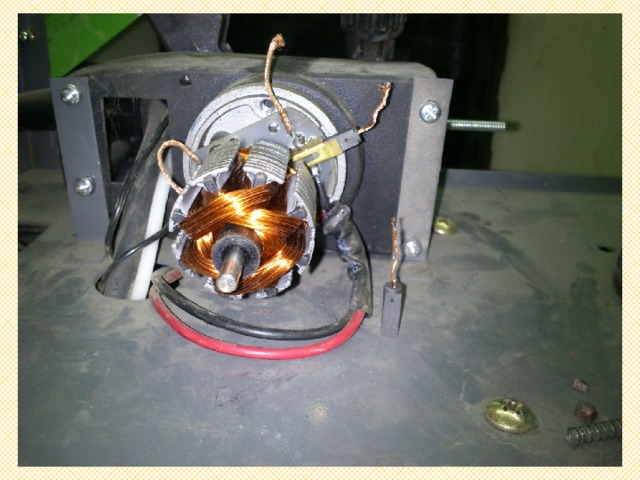

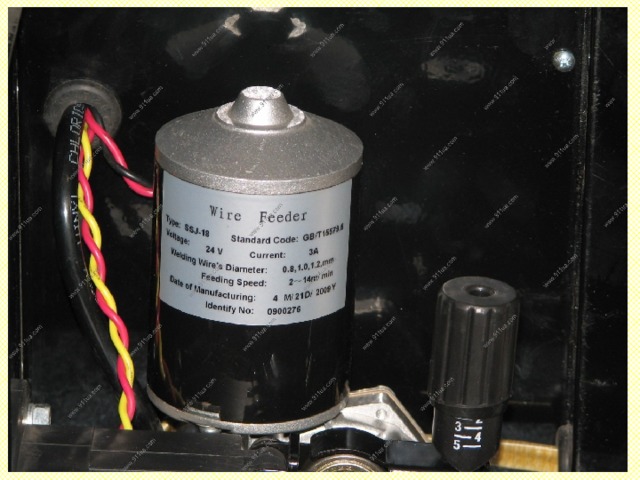

В качестве двигателей подачи используются низкооборотные электродвигатели как постоянного, так и переменного тока.

В качестве двигателей подачи используются низкооборотные электродвигатели как постоянного, так и переменного тока.

Изменение скорости подачи на электродвигателе постоянного тока осуществляется изменением тока якоря, электродвигатели переменного тока регулируются перестановкой сменных шестеренок в редукторе или при помощи управляющей электронной схемы на тиристорном или транзисторном ключе.

Изменение скорости подачи на электродвигателе постоянного тока осуществляется изменением тока якоря, электродвигатели переменного тока регулируются перестановкой сменных шестеренок в редукторе или при помощи управляющей электронной схемы на тиристорном или транзисторном ключе.

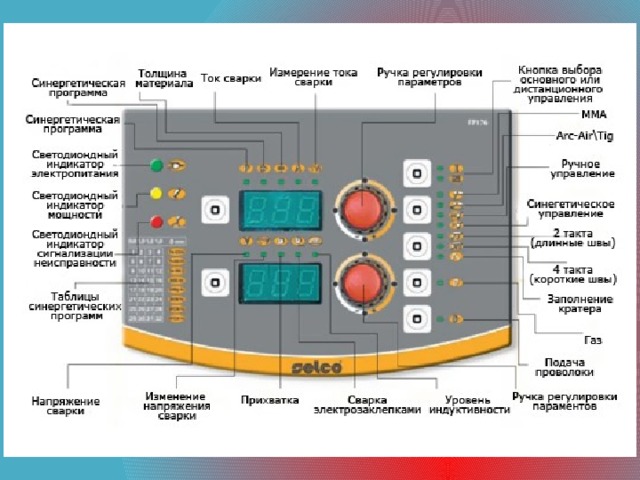

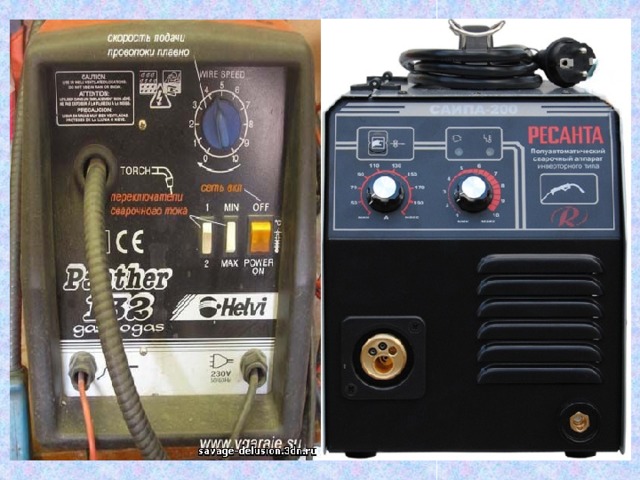

ПАНЕЛЬ УПРАВЛЕНИЯ

ПАНЕЛЬ УПРАВЛЕНИЯ

На лицевой панели подающего механизма размещаются регуляторы управления полуавтоматом – сварочным током, скоростью подачи проволоки (напряжения дуги), давлением и расходом защитного газа.

На лицевой панели подающего механизма размещаются регуляторы управления полуавтоматом – сварочным током, скоростью подачи проволоки (напряжения дуги), давлением и расходом защитного газа.

Размоточное устройство, на которое устанавливается кассета со сварочной проволокой, имеет систему торможения – чтобы при выключении сварочного тока и остановке электродвигателя подачи проволока не разматывалась с кассеты и не запутывалась.

Размоточное устройство, на которое устанавливается кассета со сварочной проволокой, имеет систему торможения – чтобы при выключении сварочного тока и остановке электродвигателя подачи проволока не разматывалась с кассеты и не запутывалась.

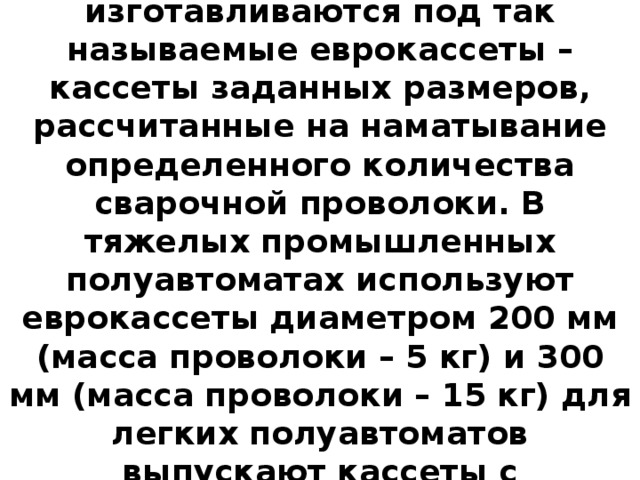

Посадочные места размоточных устройств, как правило, изготавливаются под так называемые еврокассеты – кассеты заданных размеров, рассчитанные на наматывание определенного количества сварочной проволоки. В тяжелых промышленных полуавтоматах используют еврокассеты диаметром 200 мм (масса проволоки – 5 кг) и 300 мм (масса проволоки – 15 кг) для легких полуавтоматов выпускают кассеты с проволокой массой 0,5, 0,8 и 3 кг.

Посадочные места размоточных устройств, как правило, изготавливаются под так называемые еврокассеты – кассеты заданных размеров, рассчитанные на наматывание определенного количества сварочной проволоки. В тяжелых промышленных полуавтоматах используют еврокассеты диаметром 200 мм (масса проволоки – 5 кг) и 300 мм (масса проволоки – 15 кг) для легких полуавтоматов выпускают кассеты с проволокой массой 0,5, 0,8 и 3 кг.

Кассеты обычно делаются из пластика, но в последнее время получили распространение каркасы, изготовленные из толстой стальной проволоки, заменяющие кассеты емкостью 5 и 15 кг.

Кассеты обычно делаются из пластика, но в последнее время получили распространение каркасы, изготовленные из толстой стальной проволоки, заменяющие кассеты емкостью 5 и 15 кг.

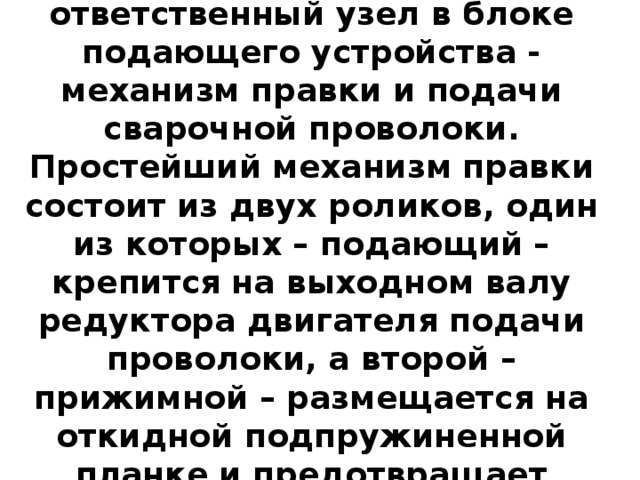

Самый сложный и ответственный узел в блоке подающего устройства - механизм правки и подачи сварочной проволоки. Простейший механизм правки состоит из двух роликов, один из которых – подающий – крепится на выходном валу редуктора двигателя подачи проволоки, а второй – прижимной – размещается на откидной подпружиненной планке и предотвращает проскальзывание проволоки.

Самый сложный и ответственный узел в блоке подающего устройства - механизм правки и подачи сварочной проволоки. Простейший механизм правки состоит из двух роликов, один из которых – подающий – крепится на выходном валу редуктора двигателя подачи проволоки, а второй – прижимной – размещается на откидной подпружиненной планке и предотвращает проскальзывание проволоки.

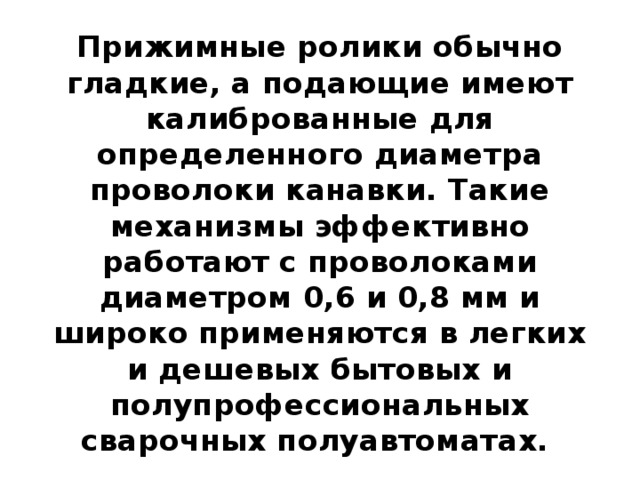

Прижимные ролики обычно гладкие, а подающие имеют калиброванные для определенного диаметра проволоки канавки. Такие механизмы эффективно работают с проволоками диаметром 0,6 и 0,8 мм и широко применяются в легких и дешевых бытовых и полупрофессиональных сварочных полуавтоматах.

Прижимные ролики обычно гладкие, а подающие имеют калиброванные для определенного диаметра проволоки канавки. Такие механизмы эффективно работают с проволоками диаметром 0,6 и 0,8 мм и широко применяются в легких и дешевых бытовых и полупрофессиональных сварочных полуавтоматах.
