Подготовка к контрольной работе по теме « Постоянный ток»

Базовый курс

8 класс

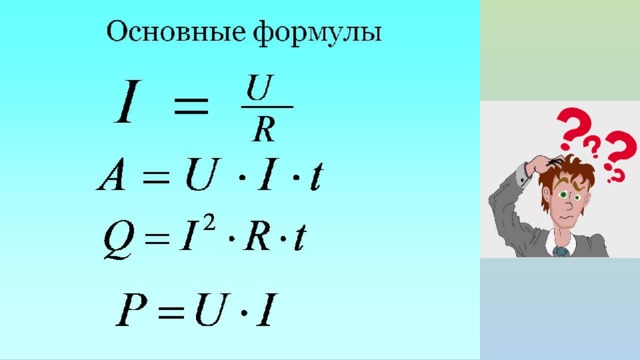

Повторяем теорию

• Электрическим током называется…
• Единица измерения электрического сопротивления…
• Формула закона Ома для участка цепи…
• Действия тока…
• Мощность тока равна..
• Закон о тепловом действии тока ..

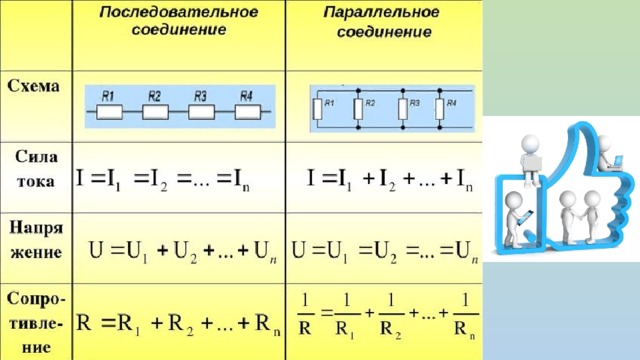

• Чему равно общее сопротивление при последовательном соединении..

Повторим теорию

• Электрическое сопротивление зависит..
• Общее напряжение при последовательном соединении равно..
• Электрическое напряжение измеряется в ..
• Работа тока равна..
• Амперметр включается в электрическую цепь..
• Общая сила тока при параллельном соединении равна…
• Сопротивление проводника определяется по формуле…

Задача №1

• На рисунке приведён участок электрической цепи, по которому течёт ток. В каком из проводников сила тока наименьшая?

Задача №2

Имеется три резистора, изготовленных из различных материалов и имеющих различные размеры (см. рисунок). Наименьшее электрическое сопротивление имеет(-ют)

Задача №3

• Электрическая цепь собрана из источника тока, лампочки и тонкой железной проволоки, соединённых последовательно. Лампочка станет гореть ярче, если
• 1) подсоединить к проволоке последовательно вторую такую же проволоку
• 2) железную проволоку заменить на нихромовую
• 3) поменять местами проволоку и лампочку
• 4) подсоединить к проволоке параллельно вторую такую же проволоку

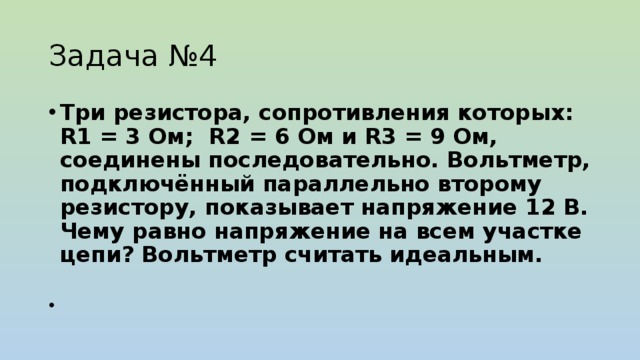

Задача №4

• Три резистора, сопротивления которых: R1 = 3 Ом; R2 = 6 Ом и R3 = 9 Ом, соединены последовательно. Вольтметр, подключённый параллельно второму резистору, показывает напряжение 12 В. Чему равно напряжение на всем участке цепи? Вольтметр считать идеальным.

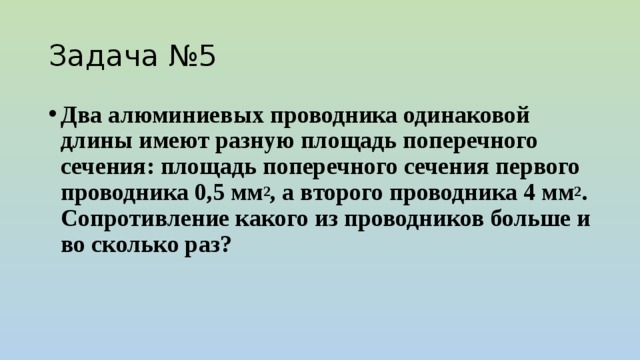

Задача №5

• Два алюминиевых проводника одинаковой длины имеют разную площадь поперечного сечения: площадь поперечного сечения первого проводника 0,5 мм 2 , а второго проводника 4 мм 2 . Сопротивление какого из проводников больше и во сколько раз?

Задача №6

• В таблице представлены результаты исследования зависимости силы тока от напряжения на концах резистора. Какое значение напряжения должно стоять в пустой клетке?

Задача №7

• В электрической цепи (см. рисунок) вольтметр  V 1  показывает напряжение 2 В, вольтметр  V 2  — напряжение 0,5 В. Напряжение на лампе равно

Задача №8

• На ри­сун­ке представлен гра­фик зависимости силы тока  I , про­те­ка­ю­ще­го через резистор, от на­пря­же­ния  U  на кон­цах резистора. Со­про­тив­ле­ние  R  ре­зи­сто­ра равно
•

Задача №9

• Чему равно общее сопротивление участка цепи, изображённого на рисунке, если  R 1  = 6 Ом,  R 2  = 2 Ом,  R 3  = 2 Ом?

Задача №10

• В течение 600 с через потребитель электрического тока проходит заряд 12 Кл. Чему равна сила тока в потребителе?

Задача №11

• В течение 10 мин по некоторому участку протекает электрический ток, значение которого – 250 мА. Напряжение на этом участке – 4 В. Необходимо определить мощность электрического тока, который выделяется на этом участке, и работу электрического тока, произведенную за это время

Задача №12

• Две лампы мощностью 25 Вт и 100 Вт включаем в электрическую цепь под напряжением 220 В. Насколько отличается сила тока в этих лампах?

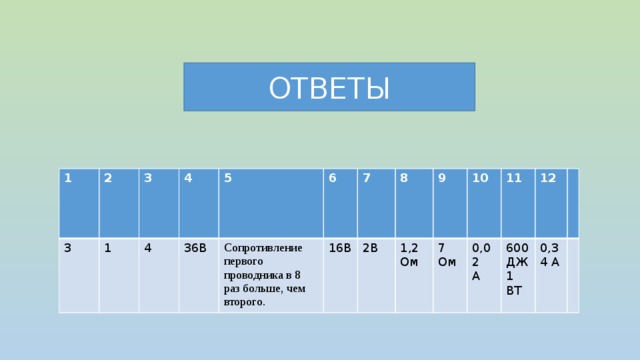

ОТВЕТЫ

1

3

2

3

1

4

4

36В

5

Сопротивление первого проводника в 8 раз больше, чем второго.

6

16В

7

2В

8

1,2

9

7 Ом

10

Ом

11

0,02

12

600

А

0,34 А

ДЖ

1 ВТ
