Поект "Устройство для намотки кабеля"

МБОУ «Шеморданский лицей «Рост» Сабинского муниципального района Республики Татарстан

Творческий проект

Катушка-удлинитель

Выполнил: Фазуллин Карим Шаукатович

Руководитель: Батыршина Л.Н.

Шемордан

2024

Содержание

  Стр.

1. Обоснование выбора ……………...………………………………………...3

1. Исследовательская часть…..………………………………..……………....4

2.1 Поиск альтернативных вариантов…………………………..........………4

2.2 Обоснование выбора модели…………………………………........……. 4

1. Конструкторская часть……………………………………………………. 6

1. Принцип действия и устройство…………………………………...6

1. Технологическая часть……………………………………………………..8

1. Описание технологии изготовления………………………………..8

1. Экономический расчет……………………………………………………. 9

1. Рекламный проспект……………………………………………………….11

1. Маркетинговые исследования…………………………………………….12

1. Экологическое обоснование………………………………………………12

1. Заключение. Анализ результатов…………………………………………13

7.Литература…………………………………………………….......…………….…14

8. Приложение.  Фотоматериалы…………………………….........……………..15

ОБОСНОВАНИЕ ВЫБОРА

Я выбрал данный проект не случайно. После печати изделий из пластика на 3-д принтере остаются очень много катушек, поэтому я решил сделать из них полезную вещь, а именно удлинитель электрический

Цель проекта: Разработать и изготовить электрический удлинитель с катушкой и испытать его в реальных условиях

Задачи:

1. используя различные источники информации, выбрать подходящий мне вариант устройства;

1. изучить конструкцию удлинителей, разработать чертежи;

1. подобрать материалы, подготовить необходимые инструменты и оборудование;

1. разработать технологический процесс изготовления удлинителя;

1. изготовить действующую модель удлинителя, провести его испытания;

Актуальность проекта: создание аппарата, позволяющего намотать электрический удлинитель на катушку

Новизна: создание готового устройства под ключ с использованием имеющихся деталей по минимальной цене

Требования, предъявляемые к изделию:

1. Аппарат должен работать безукоризненно в любое время.

1. Технология изготовления не должна содержать сложные виды работ.

1. Доступность конструкционных материалов и деталей.

1. Для изготовления использовать  минимальное количество составляющих; простота конструкции.

1. Прочность конструкции, практичность.

1. Эстетичный внешний вид.

Поиск альтернативных вариантов

Проанализируем возможные варианты конструкций моделей:

Рис. 1. Удлинитель силовой на катушке GLANZEN 4 гн. ПВС 3х1,5 IP44 30м ЕВ-30-008

Рис. 3. Сетевой фильтр 3 розетки 6 USB входа , EURO, 1,8 м, быстрая зарядка, стабилизатор напряжения до 2500W

КОНСТРУКТОРСКАЯ ЧАСТЬ

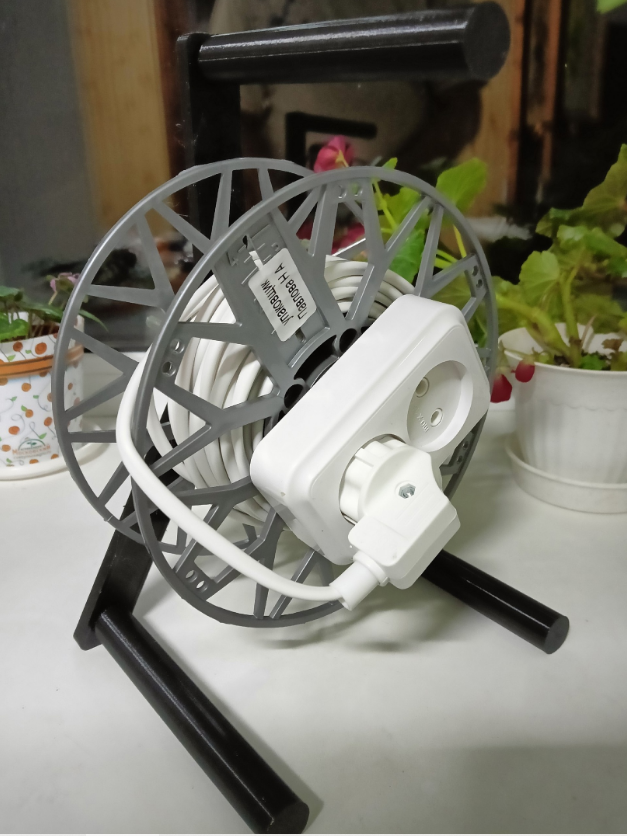

Конструкция удлинителя с катушкой представлена из стойки с рукояткой для переноски и катушки с проводом электрическим с вилкой и розеткой:

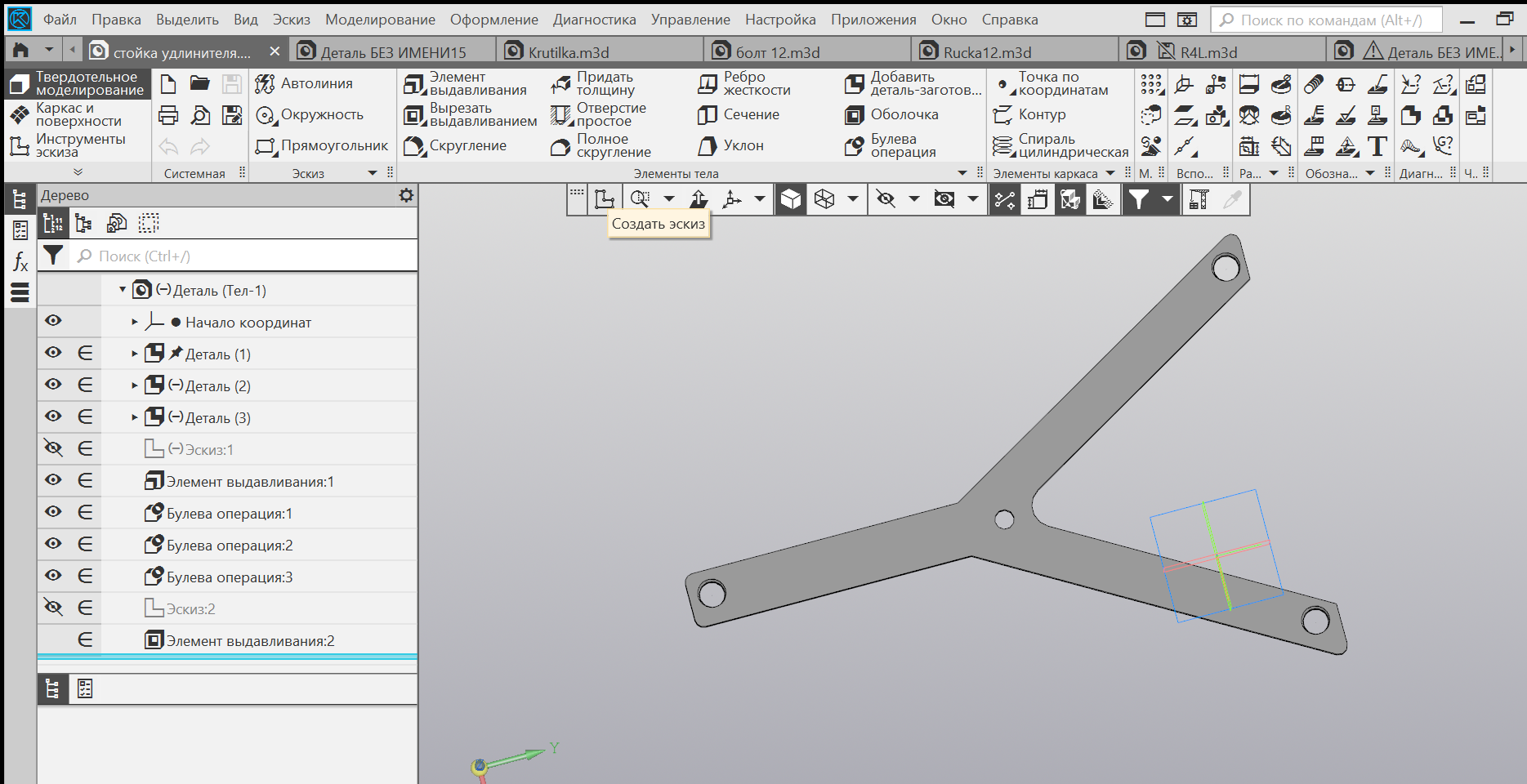

1. Стойка разработана как Y-образная стойка с ножками и ручкой-перноской

2. Катушка от прутка для 3-д печати

3. Провод электрический с вилкой и двухместной розеткой

 ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ

Описание технологии изготовления

Стойка соединяется с стойками резьбовым соединением. Катушка прикреплена с помощью шпильки М8. Соединение проводов выполненено посредством винтов

ЭКОНОМИЧЕСКИЙ РАСЧЁТ

Расчёт себестоимости электропастуха

Материальные затраты (Мз), с учетом приобретения всех материалов, составляют 765 руб.

2. Энергетические затраты (Эз): 1кВт/ч– 3,57руб.

Освещение– 20 светодиодных ламп  по 40Вт= 0, 8кВт

Время работы – 3 часов. 3,57 х 6 х 0,80 : 10 = 1,7 руб.-за освещение.

.Работа 3д-принтера -1ч.N = 0,3кВтх4чх3,57=4,3руб.

Итого( Эз): 6руб.

3. Амортизационные отчисления (Ао)составляют 1 % от цены изделия– 15 руб.

 4. Повременная оплата труда (З)

Отчисления на зарплату производятся из расчета, что минимальная оплата работы  в месяц составляет 22020 руб. 22020:3:24 = 305 руб. Время работы – 0,3

час. 305 х 0,3 =91,5 руб.

5. Налоговые сборы

Налоговые отчисления взымаются от заработной платы и от цены изделия в размере

13% – 114 руб.

1. Себестоимость изделия

• = Мз + Эз + Ао + З+Н = 765+6+15+91,5 +114= 991,5руб.

Себестоимость изделия равна 991,5  руб.

7. Цена изделия, прибыль Цена изделия с учетом покупательских возможностей в нашем регионе: 1499 руб.

Прибыль:П=Ц-С= 5000–3304 = 507,5 руб.

Рекламный проспект

Фазуллин Карим

Изготовление и реализация 3Д-изделий

Предоставляем техническую документацию

Контакты: [email protected]

Фирма «KarimTech»

Изготовление и реализация 3Д-изделий!

У нас вы найдёте великолепный подарок для себя и своих детей!

Ждём вас по адресу:

Республика Татарстан, Сабинский район, МБОУ «Шеморданский лицей «Рост»

Тел.: +7 9274463966

Маркетинговые исследования

Учитывая, что аналогичные изделия в продаже имеются в ассортименте, стоимость которых от 2300 рублей и дороже приходим к выводу, что:

а) изготовление катушки-удлинителя самостоятельно более выгодно;

б) производство катушки-удлинителя экономически обосновано;

в) возможна реализация проекта и технологической документации.

В результате проведенной рекламной кампании и социологического опроса я выяснил, что устройство заинтересовало хозяйства, держащие животных.

Учитывая покупательский спрос в нашем регионе, я считаю возможным выставить цену на катушку-удлинитель не менее 1499 рублей.

Экологическая оценка проекта

Материалы, способы и технология изготовления изделия, при соблюдении санитарно-гигиенических требований, практически не оказывают влияния на окружающую среду. Пластмасса, медные провода и другие металлические детали подлежат вторичной переработке.

ЗАКЛЮЧЕНИЕ

Анализ результатов работы

 При работе над проектом « Катушка-удлинитель » решены следующие задачи:

 на основе изученных технологий обработки конструкционных материалов (пластика, металла и др.) разработан технологический процесс изготовления Катушки - удлинителя;

 согласно разработанной документации изделие изготовлено в установленный срок (3 часов);

 -Катушка-удлинитель прошла испытания и показала хорошие результаты ;

 -я принял участие в школьном конкурсе по техническому творчеству, моя работа заняла первое место.

 Поэтому считаю, что цель моего проекта достигнута.

Положительные стороны проекта:

1. в ходе выполнения проекта я закрепил и расширил свои знания по технологии и смежным школьным дисциплинам;

1. усовершенствовал свои практические умения;

1. спроектировал и изготовил катушку- удлинитель;

1. занял призовое место на школьном конкурсе по техническому творчеству.

 В будущем планирую построить катушку-удлинитель экономически более рациональную

ЛИТЕРАТУРА

1.  https://kompas.ru/publications/books/items/?bid=84

2. https://dzen.ru/list/questions/iz-chego-sdelat-katushku-dlia-udlinitelia
