Полупроводниковый диод – что это такое
Категория:
Физика
06.10.2018 20:36
Просмотр содержимого документа
«Полупроводниковый диод – что это такое»
Полупроводниковый диод 1N4007 – что это такое?
Выполнили:
студенты группы
ЭТЭА-21
Белоусов М.Р.
Гамолин Д.С.
Астанков С.Е.
Боев В.С.

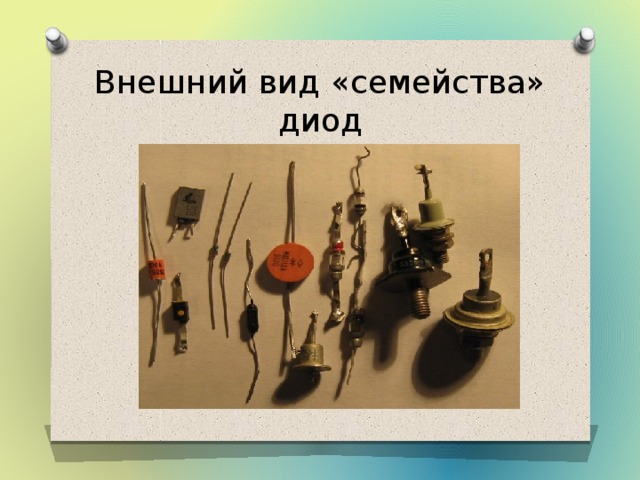

Внешний вид «семейства» диод

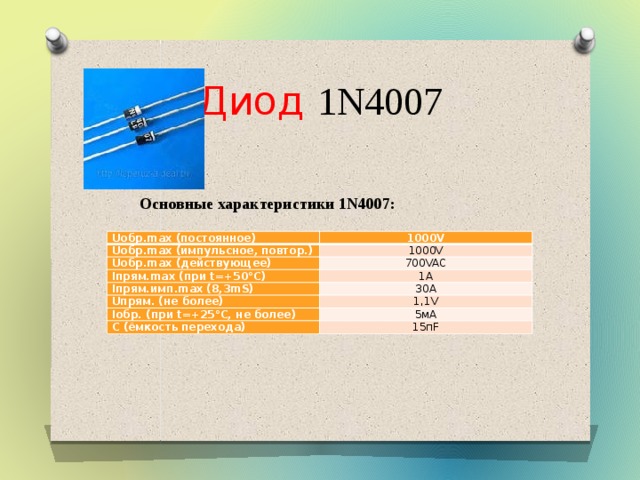

Диод 1N4007
Основные характеристики 1N4007:
Uобр.max (постоянное)
Uобр.max (импульсное, повтор.)
1000V
Uобр.max (действующее)
1000V
700VAC
Iпрям.max (при t=+50°C)
Iпрям.имп.max (8,3mS)
1A
Uпрям. (не более)
30A
Iобр. (при t=+25°C, не более)
1,1V
5мA
C (ёмкость перехода)
15пF

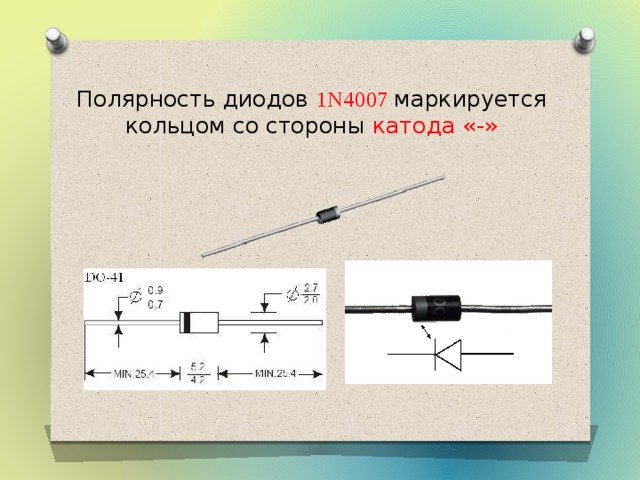

Полярность диодов 1N4007 маркируется кольцом со стороны катода «-»

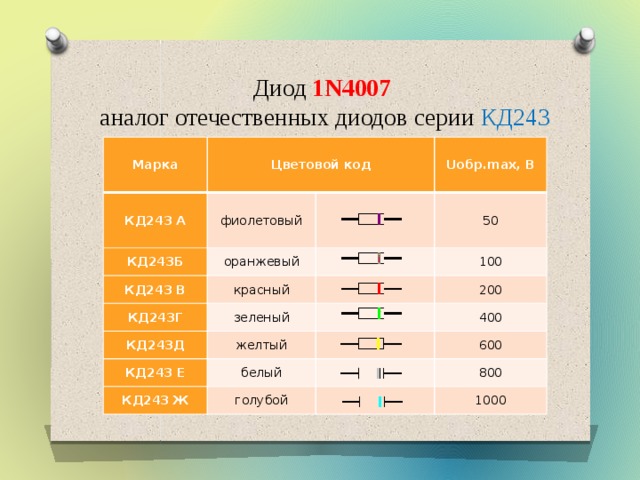

Диод 1N4007 аналог отечественных диодов серии КД243
Марка
Цветовой код
КД243 А
фиолетовый
КД243Б
Uобр.max, В
оранжевый
КД243 В
50
красный
КД243Г
зеленый
КД243Д
100
200
желтый
КД243 Е
КД243 Ж
400
белый
голубой
600
800
1000

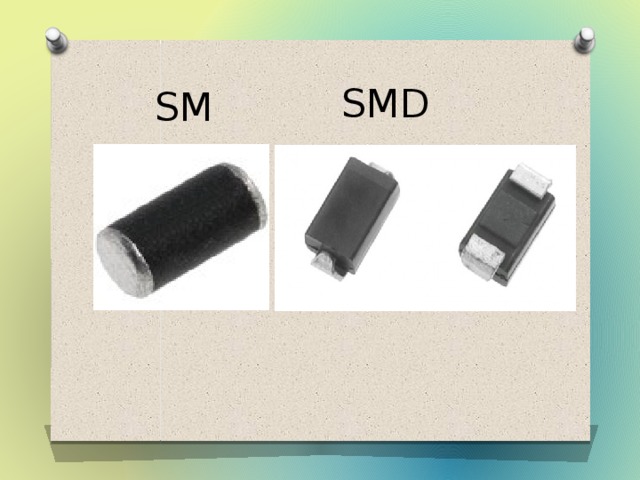

SM
SMD
