Последовательное и параллельное соединение проводников, 8 класс

Категория: Физика

17.03.2022 21:59

Рассматриваемые понятия: последовательное, параллельное и смешанное соединения проводников. По учебнику Пёрышкина, 8 класс

Просмотр содержимого документа
«Последовательное и параллельное соединение проводников, 8 класс»

МБОУ «Школа №71»

§48-49. Последовательное и параллельное соединение проводников

г.Рязань, 2022

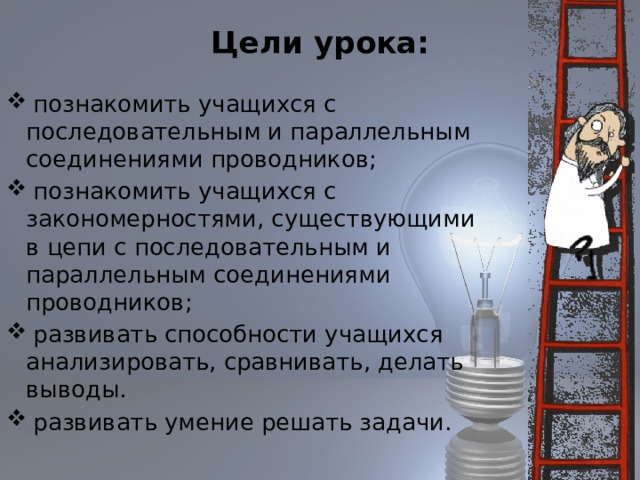

Цели урока:

познакомить учащихся с последовательным и параллельным соединениями проводников;
познакомить учащихся с закономерностями, существующими в цепи с последовательным и параллельным соединениями проводников;
развивать способности учащихся анализировать, сравнивать, делать выводы.
развивать умение решать задачи.

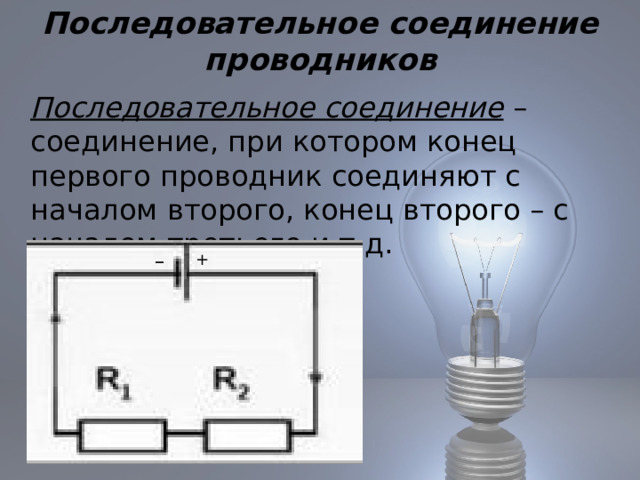

Последовательное соединение проводников

Последовательное соединение – соединение, при котором конец первого проводник соединяют с началом второго, конец второго – с началом третьего и т.д.

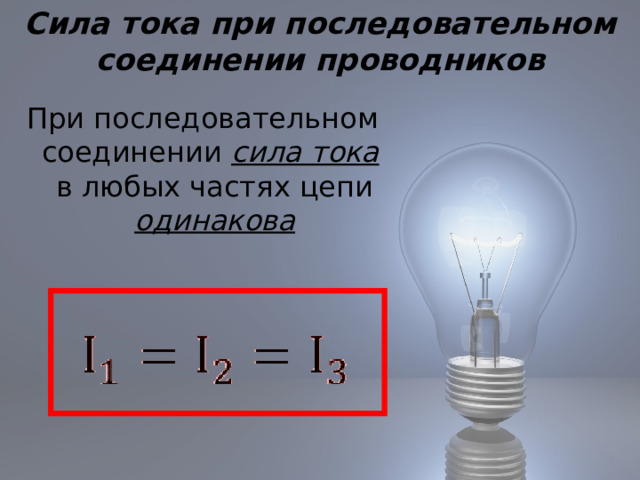

Сила тока при последовательном соединении проводников

При последовательном соединении сила тока в любых частях цепи одинакова

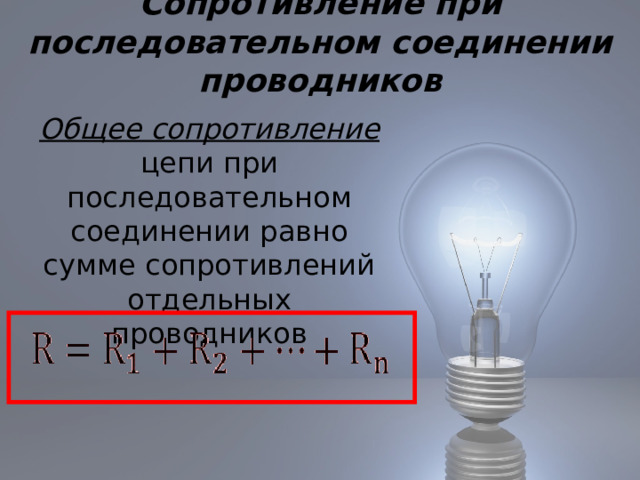

Сопротивление при последовательном соединении проводников

Общее сопротивление цепи при последовательном соединении равно сумме сопротивлений отдельных проводников

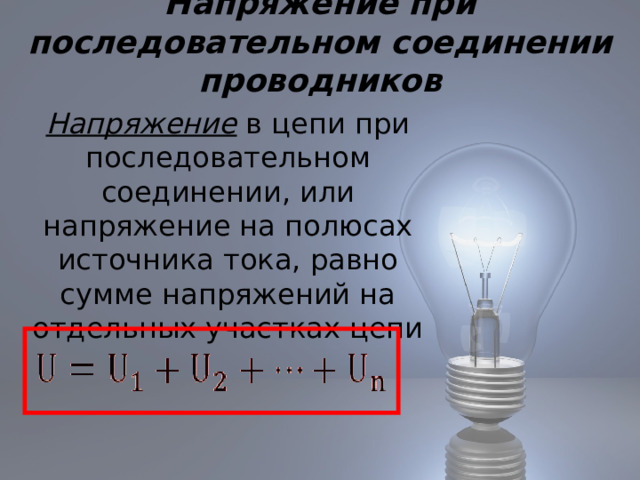

Напряжение при последовательном соединении проводников

Напряжение в цепи при последовательном соединении, или напряжение на полюсах источника тока, равно сумме напряжений на отдельных участках цепи

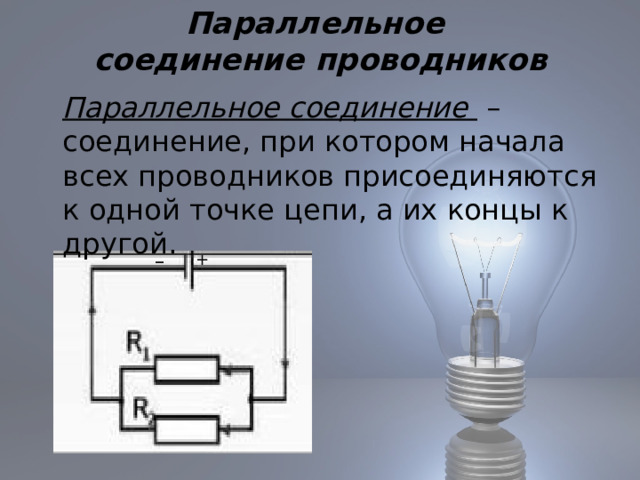

Параллельное соединение проводников

Параллельное соединение – соединение, при котором начала всех проводников присоединяются к одной точке цепи, а их концы к другой.

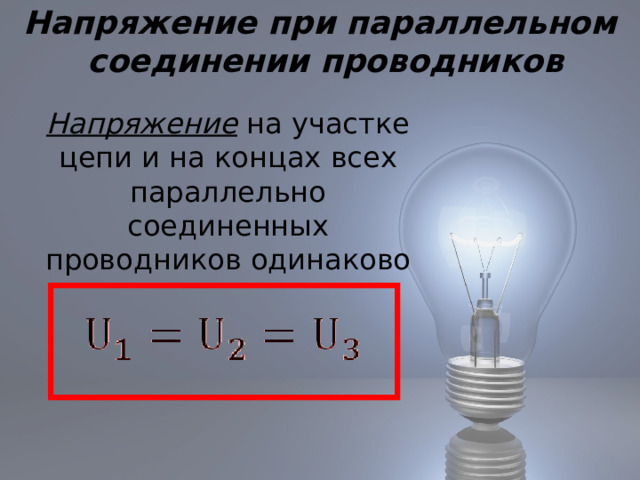

Напряжение при параллельном соединении проводников

Напряжение на участке цепи и на концах всех параллельно соединенных проводников одинаково

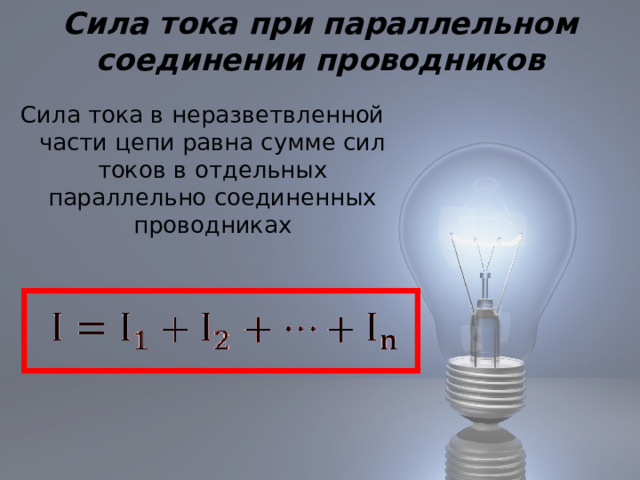

Сила тока при параллельном соединении проводников

Сила тока в неразветвленной части цепи равна сумме сил токов в отдельных параллельно соединенных проводниках

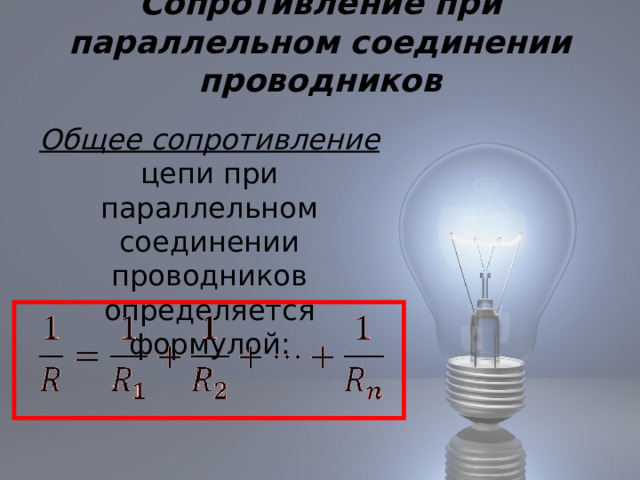

Сопротивление при параллельном соединении проводников

Общее сопротивление цепи при параллельном соединении проводников определяется формулой:

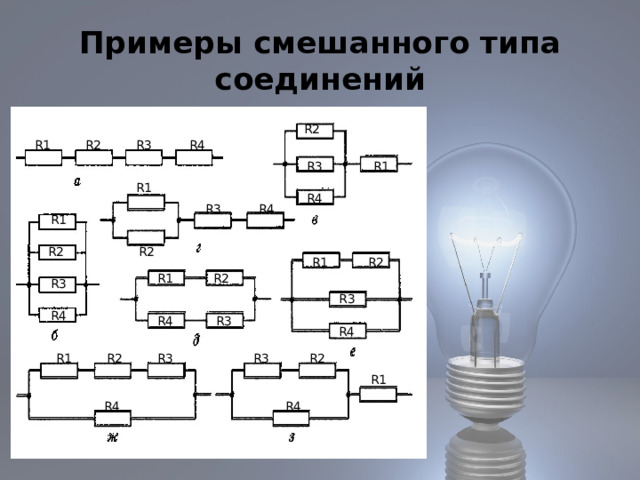

Примеры смешанного типа соединений

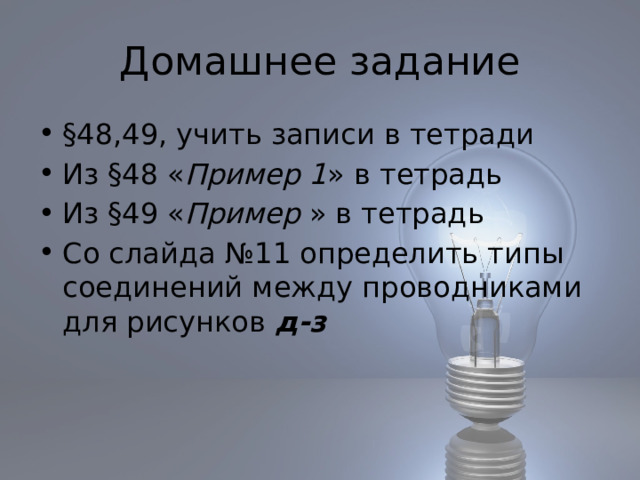

Домашнее задание

§48,49, учить записи в тетради
Из §48 « Пример 1 » в тетрадь
Из §49 « Пример » в тетрадь
Со слайда №11 определить типы соединений между проводниками для рисунков д-з
