Построение чертежа женских брюк

ЮБКИ:

• прямые;
• клиньевые;
• конические;
• в круговую складку;
• другие варианты путем моделирования.

БРЮКИ:

• по объему в верхней части и по всей длине;
• по ширине внизу;
• по расположению застежки;
• по оформлению низа;
• по длине.

ЮБКИ-БРЮКИ по форме могут быть ближе:

• к брюкам - прилегающие в области сидения с различным решением низа;
• к юбке – полуприлегающие в области сидения и очень «сдержанные» по всей длине.

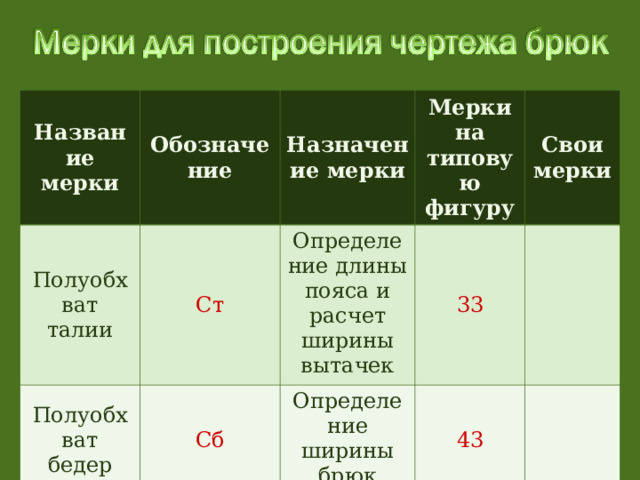

Название мерки

Полуобхват талии

Обозначение

Назначение мерки

Ст

Полуобхват бедер

Мерки на типовую фигуру

Определение длины пояса и расчет ширины вытачек

Сб

Длина изделия

Свои мерки

33

Определение ширины брюк

Ди

43

Определение длины брюк

50

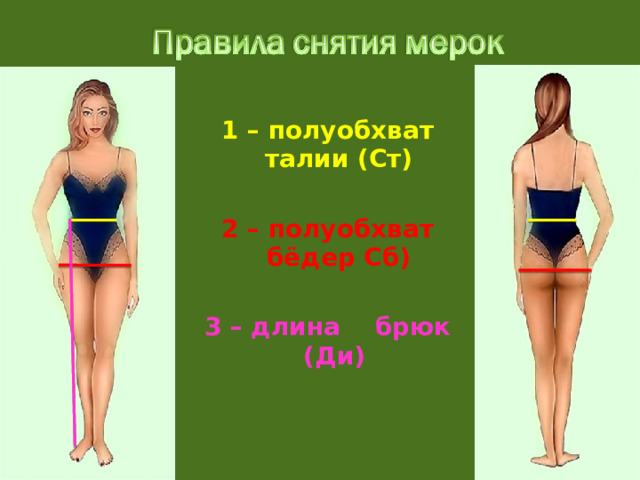

1 – полуобхват талии (Ст)

2 – полуобхват бёдер Сб)

3 – длина брюк (Ди)

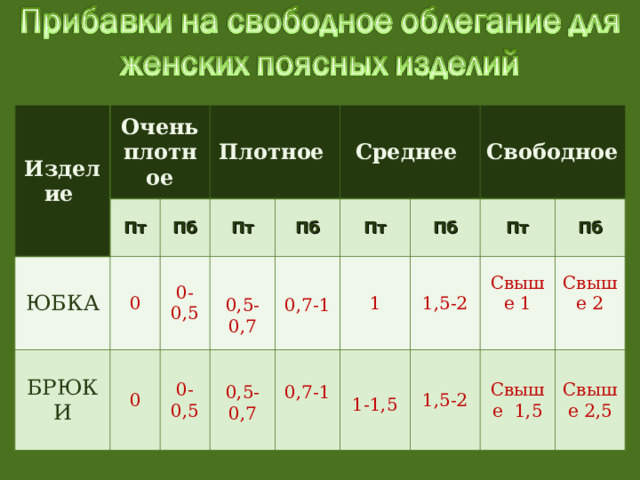

Изделие

Очень плотное

ЮБКА

Пт

Плотное

0

БРЮКИ

Пб

0

0-0,5

Пт

0,5-0,7

Среднее

Пб

0-0,5

Пт

0,7-1

0,5-0,7

Свободное

1

Пб

0,7-1

1,5-2

Пт

1-1,5

Свыше 1

1,5-2

Пб

Свыше 2

Свыше 1,5

Свыше 2,5

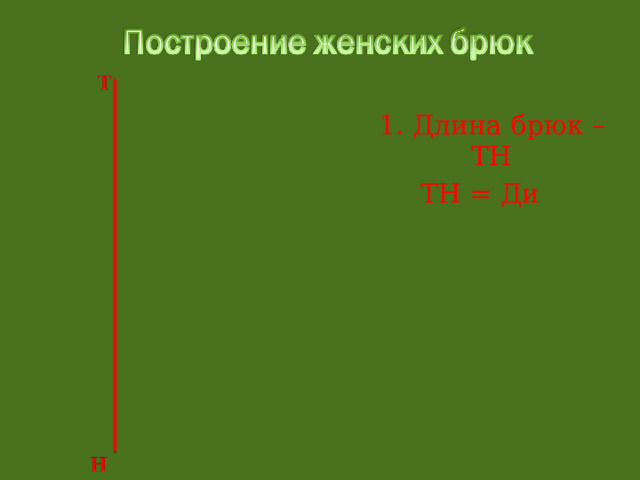

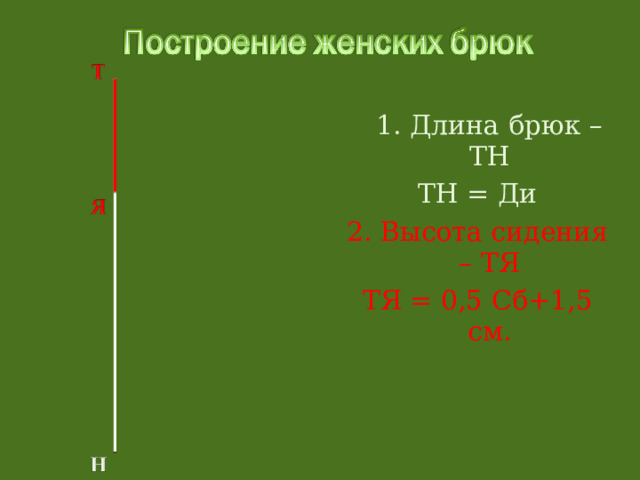

1. Длина брюк – ТН

ТН = Ди

1. Длина брюк – ТН

ТН = Ди

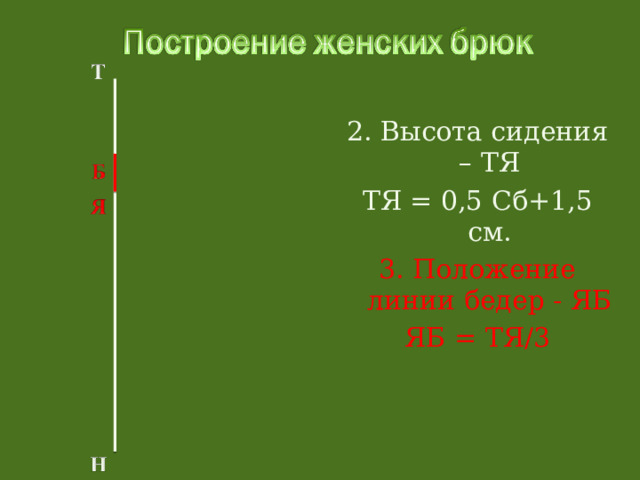

2. Высота сидения – ТЯ

ТЯ = 0,5 Сб+1,5 см.

2. Высота сидения – ТЯ

ТЯ = 0,5 Сб+1,5 см.

3. Положение линии бедер - ЯБ

ЯБ = ТЯ/3

3. Положение линии бедер - ЯБ

ЯБ = ТЯ/3

4. Уровень линии колена – БК

БК = БН/2

4. Уровень линии колена – БК

БК = БН/2

5. Через т. Б,Я,К,Н проводят горизонтальные линии

5. Через точки Б,Я,К,Н проводят горизонтальные линии

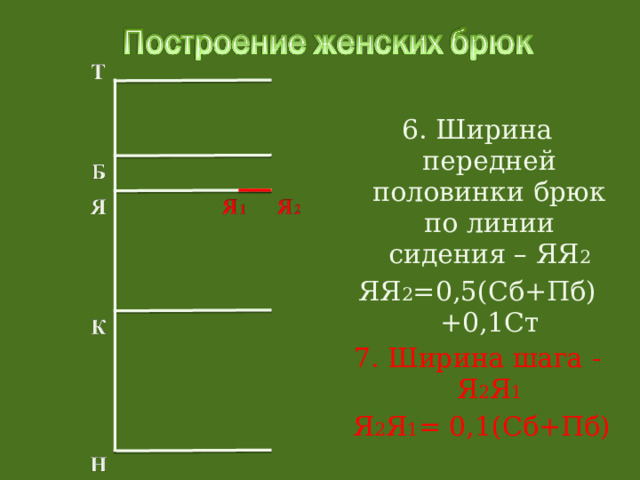

6. Ширина передней половинки брюк по линии сидения – ЯЯ 2

ЯЯ 2 =0,5(Сб+Пб)+0,1Ст

6. Ширина передней половинки брюк по линии сидения – ЯЯ 2

ЯЯ 2 =0,5(Сб+Пб)+0,1Ст

7. Ширина шага - Я 2 Я 1

Я 2 Я 1 = 0,1(Сб+Пб)

7. Ширина шага - Я 2 Я 1

Я 2 Я 1 = 0,1(Сб+Пб)

8. Линия сгиба брюк – Я 3

ЯЯ 3 =0,5ЯЯ 2

8. Линия сгиба брюк – Я 3

ЯЯ 3 =0,5ЯЯ 2

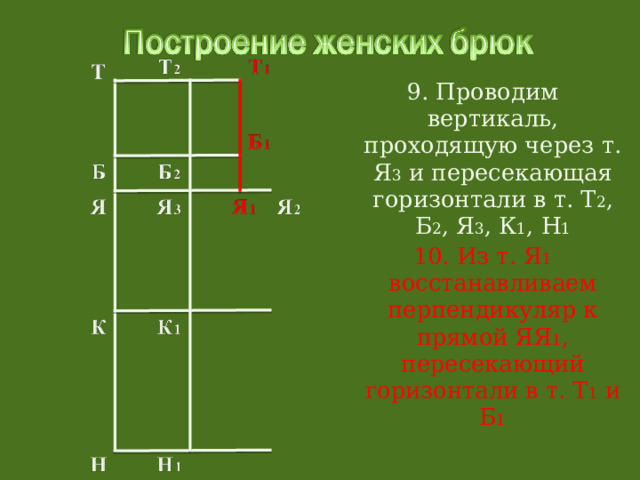

9. Проводим вертикаль, проходящую через т.Я 3 и пересекающая горизонтали в т. Т 2 , Б 2 , Я 3 , К 1 , Н 1

9. Проводим вертикаль, проходящую через т. Я 3 и пересекающая горизонтали в т. Т 2 , Б 2 , Я 3 , К 1 , Н 1

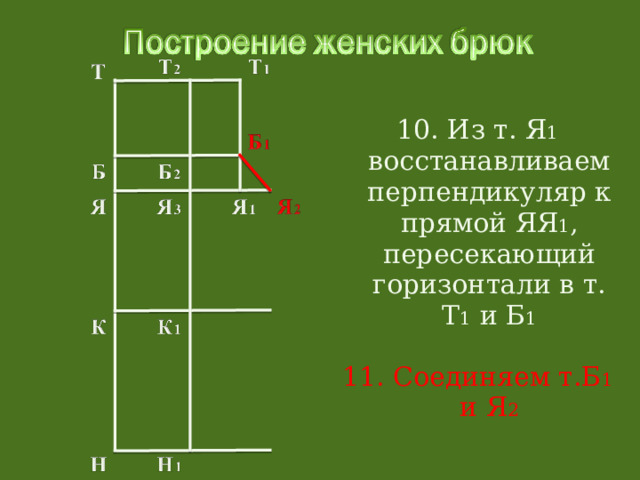

10. Из т. Я 1 восстанавливаем перпендикуляр к прямой ЯЯ 1 , пересекающий горизонтали в т. Т 1 и Б 1

10. Из т. Я 1 восстанавливаем перпендикуляр к прямой ЯЯ 1 , пересекающий горизонтали в т. Т 1 и Б 1

11. Соединяем т.Б 1 и Я 2

11. Соединяем т.Б 1 и Я 2

12. На середине отрезка Б 1 Я 2 ставим т.1

12. На середине отрезка Б 1 Я 2 ставим т.1

13. Соединяет т. 1 и Я 1

13. Соединяет т. 1 и Я 1

14. На середине отрезка 1Я 1 ставим т.2

14. На середине отрезка 1Я 1 ставим т.2

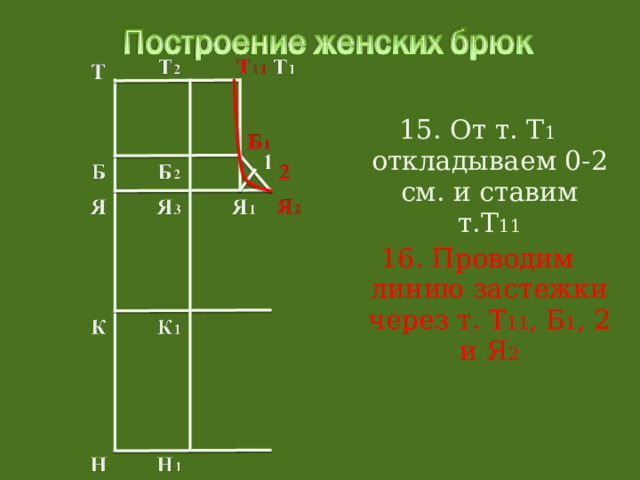

15. От т. Т 1 откладываем 0-2 см. и ставим т.Т 11

15. От т. Т 1 откладываем 0-2 см. и ставим т.Т 11

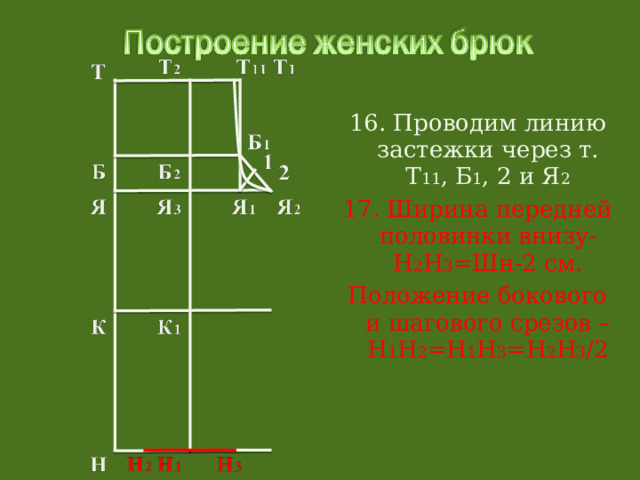

16. Проводим линию застежки через т. Т 11 , Б 1 , 2 и Я 2

16. Проводим линию застежки через т. Т 11 , Б 1 , 2 и Я 2

17. Ширина передней половинки внизу-Н 2 Н 3 =Шн-2 см.

Положение бокового и шагового срезов – Н 1 Н 2 =Н 1 Н 3 =Н 2 Н 3 /2

17. Ширина передней половинки внизу-Н 2 Н 3 =Шн-2 см.

Положение бокового и шагового срезов – Н 1 Н 2 =Н 1 Н 3 =Н 2 Н 3 /2

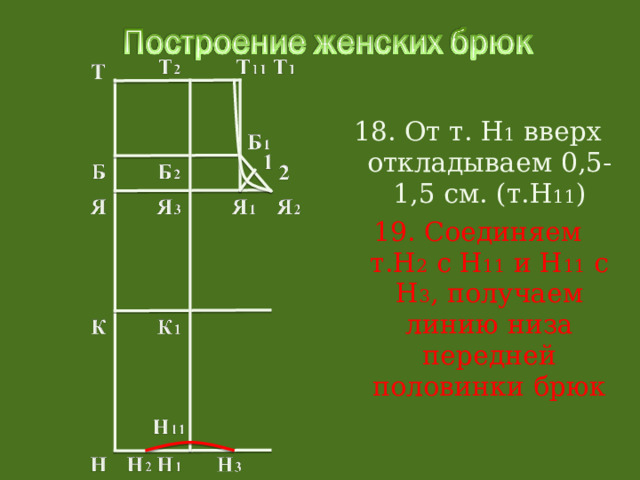

18. От т. Н 1 вверх откладываем 0,5-1,5 см. (т.Н 11 )

18. От т. Н 1 вверх откладываем 0,5-1,5 см. (т.Н 11 )

19. Соединяем т.Н 2 с Н 11 и Н 11 с Н 3 , получаем линию низа передней половинки брюк

19. Соединяем т.Н 2 с Н 11 и Н 11 с Н 3 , получаем линию низа передней половинки брюк

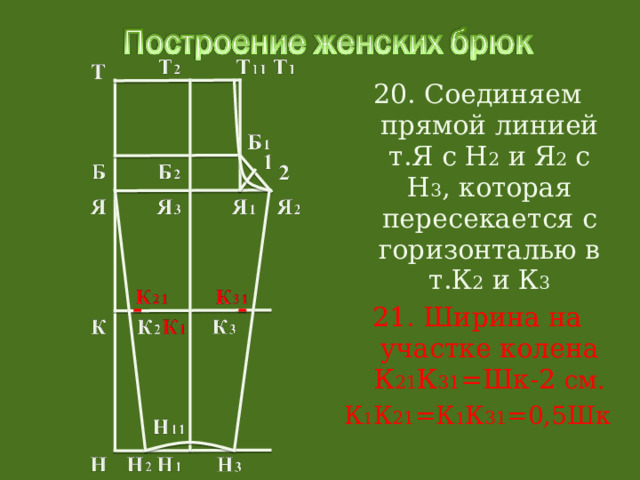

20. Соединяем прямой линией т.Я с Н 2 и Я 2 с Н 3 , которая пересекается с горизонталью в т.К 2 и К 3

20. Соединяем прямой линией т.Я с Н 2 и Я 2 с Н 3 , которая пересекается с горизонталью в т.К 2 и К 3

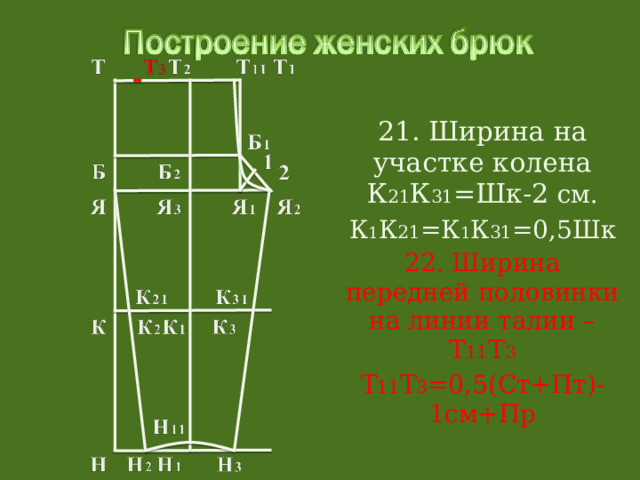

21. Ширина на участке колена К 21 К 31 =Шк-2 см.

К 1 К 21 =К 1 К 31 =0,5Шк

21. Ширина на участке колена К 21 К 31 =Шк-2 см.

К 1 К 21 =К 1 К 31 =0,5Шк

22. Ширина передней половинки на линии талии – Т 11 Т 3

Т 11 Т 3 =0,5(Ст+Пт)-1см+Пр

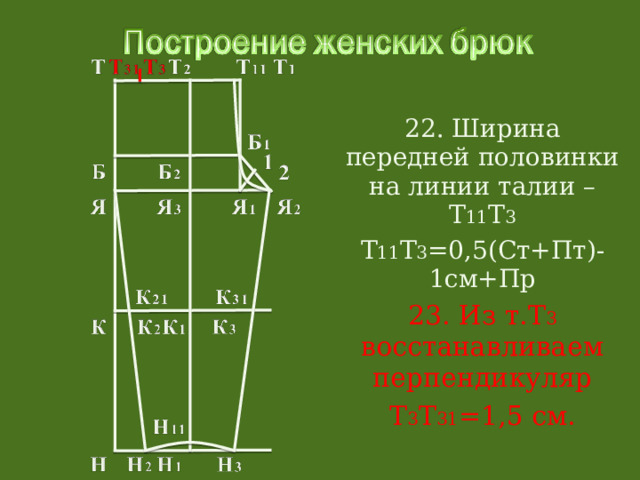

22. Ширина передней половинки на линии талии – Т 11 Т 3

Т 11 Т 3 =0,5(Ст+Пт)-1см+Пр

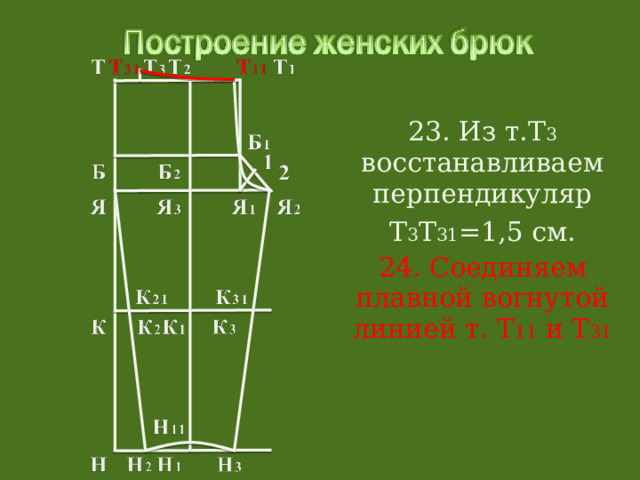

23. Из т.Т 3 восстанавливаем перпендикуляр

Т 3 Т 31 =1,5 см.

23. Из т.Т 3 восстанавливаем перпендикуляр

Т 3 Т 31 =1,5 см.

24. Соединяем плавной вогнутой линией т. Т 11 и Т 31

24. Соединяем плавной вогнутой линией т. Т 11 и Т 31

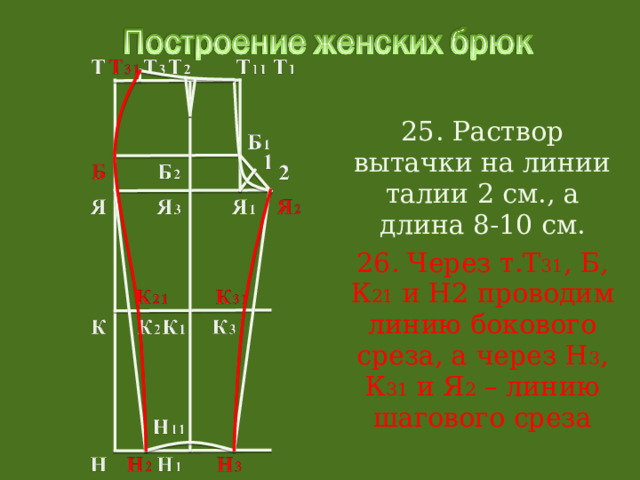

25. Раствор вытачки на линии талии 2 см., а длина 8-10 см.

25. Раствор вытачки на линии талии 2 см., а длина 8-10 см.

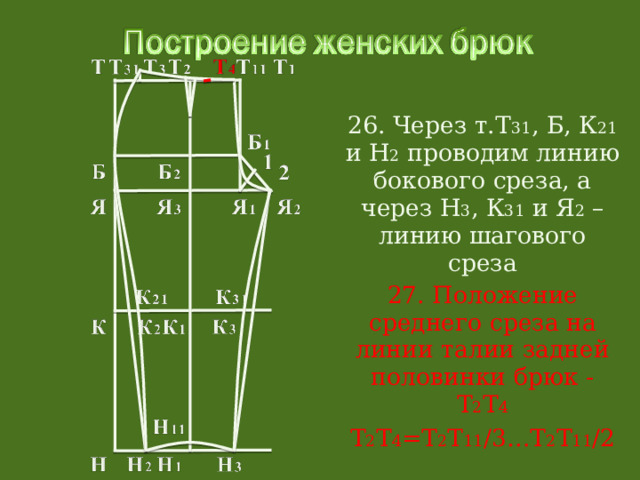

26. Через т.Т 31 , Б, К 21 и Н2 проводим линию бокового среза, а через Н 3 , К 31 и Я 2 – линию шагового среза

26. Через т.Т 31 , Б, К 21 и Н 2 проводим линию бокового среза, а через Н 3 , К 31 и Я 2 – линию шагового среза

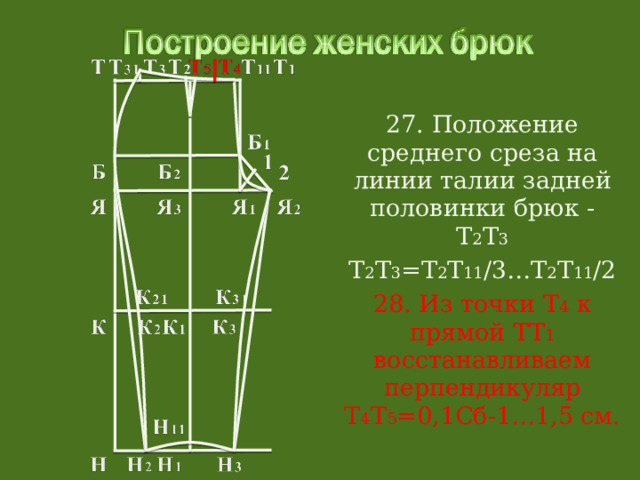

27. Положение среднего среза на линии талии задней половинки брюк - Т 2 Т 4

Т 2 Т 4 =Т 2 Т 11 /3…Т 2 Т 11 /2

27. Положение среднего среза на линии талии задней половинки брюк - Т 2 Т 3

Т 2 Т 3 =Т 2 Т 11 /3…Т 2 Т 11 /2

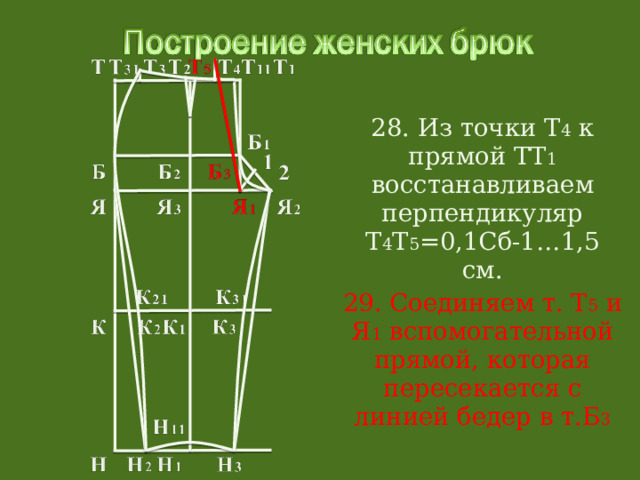

28. Из точки Т 4 к прямой ТТ 1 восстанавливаем перпендикуляр Т 4 Т 5 =0,1Сб-1…1,5 см.

28. Из точки Т 4 к прямой ТТ 1 восстанавливаем перпендикуляр Т 4 Т 5 =0,1Сб-1…1,5 см.

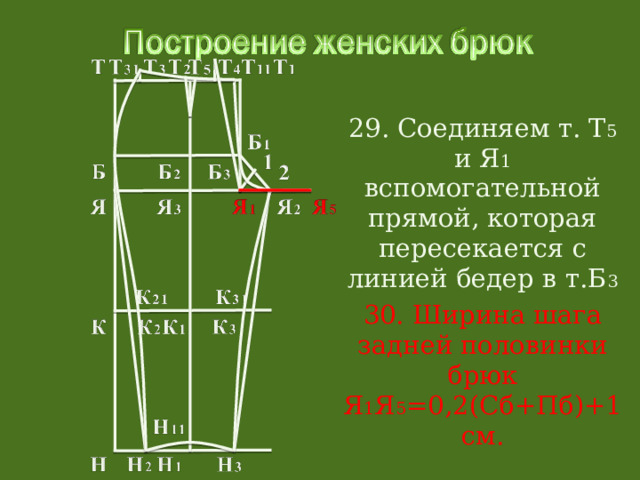

29. Соединяем т. Т 5 и Я 1 вспомогательной прямой, которая пересекается с линией бедер в т.Б 3

29. Соединяем т. Т 5 и Я 1 вспомогательной прямой, которая пересекается с линией бедер в т.Б 3

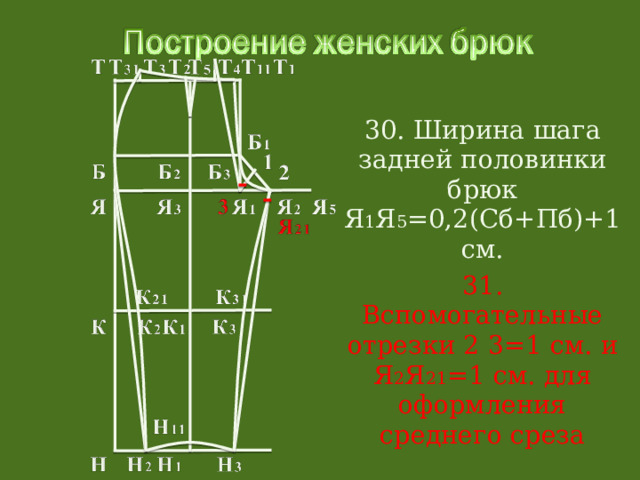

30. Ширина шага задней половинки брюк Я 1 Я 5 =0,2(Сб+Пб)+1 см.

30. Ширина шага задней половинки брюк Я 1 Я 5 =0,2(Сб+Пб)+1 см.

31. Вспомогательные отрезки 2 3=1 см. и Я 2 Я 21 =1 см. для оформления среднего среза

31. Вспомогательные отрезки 2 3=1 см. и Я 2 Я 21 =1 см. для оформления среднего среза

32. Ширина задней половинки брюк на линии бедер Б 3 Б 4 =(Сб+Пб)-ББ 1

32. Ширина задней половинки брюк на линии бедер Б 3 Б 4 =(Сб+Пб)-ББ 1

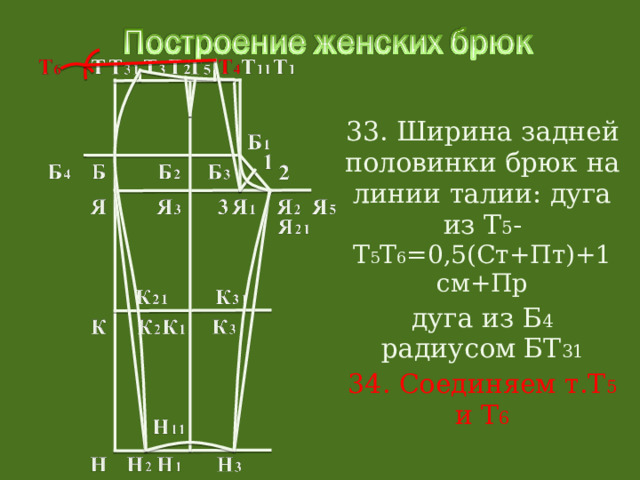

33. Ширина задней половинки брюк на линии талии: дуга из Т 5 - Т 5 Т 6 =0,5(Ст+Пт)+1 см+Пр

дуга из Б 4 радиусом БТ 31

33. Ширина задней половинки брюк на линии талии: дуга из Т 5 - Т 5 Т 6 =0,5(Ст+Пт)+1 см+Пр

дуга из Б 4 радиусом БТ 31

34. Соединяем т.Т 5 и Т 6

34. Соединяем т.Т 5 и Т 6

35. Ширина на линии колена К 21 К 4 =К 31 К 5 =2см

35. Ширина на линии колена К 21 К 4 =К 31 К 5 =2см

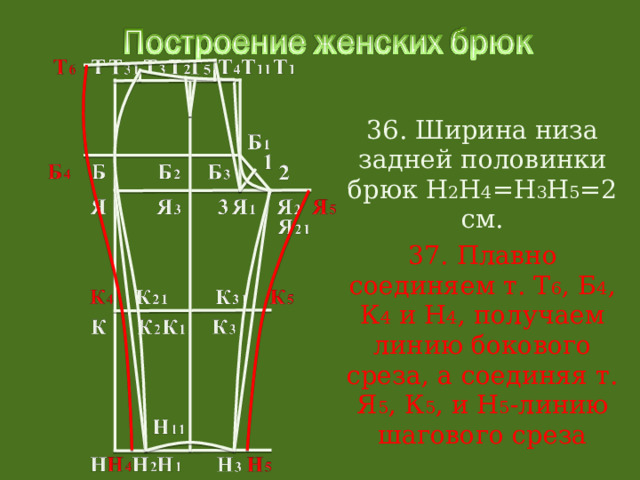

36. Ширина низа задней половинки брюк Н 2 Н 4 =Н 3 Н 5 =2 см.

36. Ширина низа задней половинки брюк Н 2 Н 4 =Н 3 Н 5 =2 см.

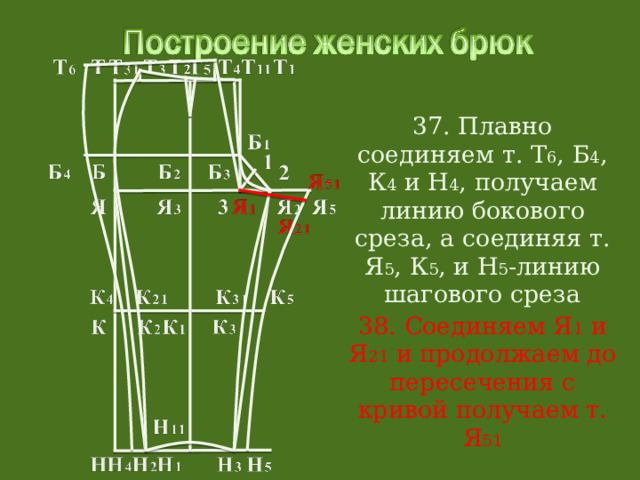

37. Плавно соединяем т. Т 6 , Б 4 , К 4 и Н 4 , получаем линию бокового среза, а соединяя т. Я 5 , К 5 , и Н 5 -линию шагового среза

37. Плавно соединяем т. Т 6 , Б 4 , К 4 и Н 4 , получаем линию бокового среза, а соединяя т. Я 5 , К 5 , и Н 5 -линию шагового среза

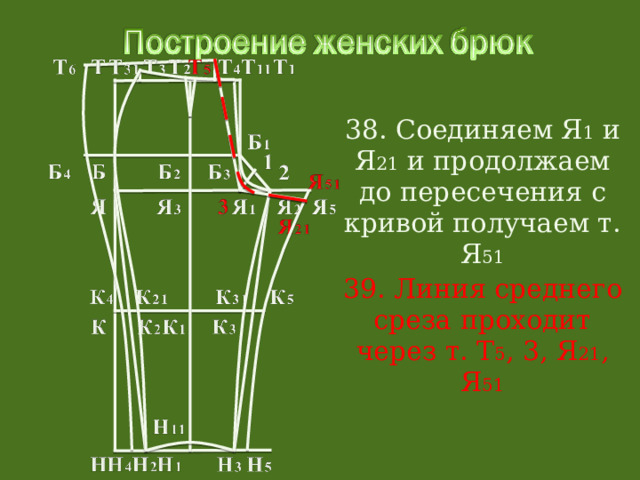

38. Соединяем Я 1 и Я 21 и продолжаем до пересечения с кривой получаем т. Я 51

38. Соединяем Я 1 и Я 21 и продолжаем до пересечения с кривой получаем т. Я 51

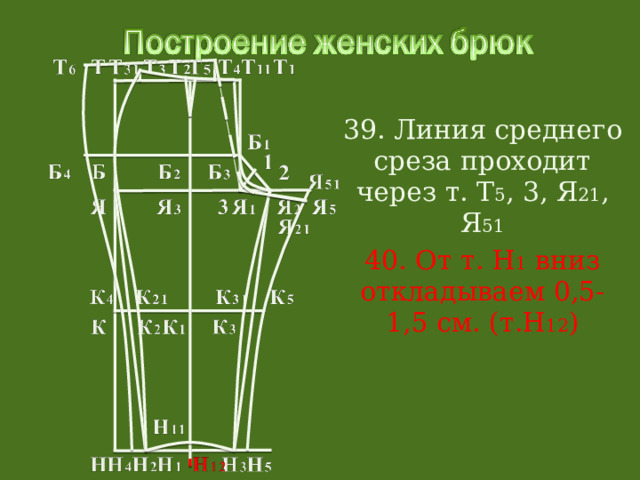

39. Линия среднего среза проходит через т. Т 5 , 3, Я 21 , Я 51

39. Линия среднего среза проходит через т. Т 5 , 3, Я 21 , Я 51

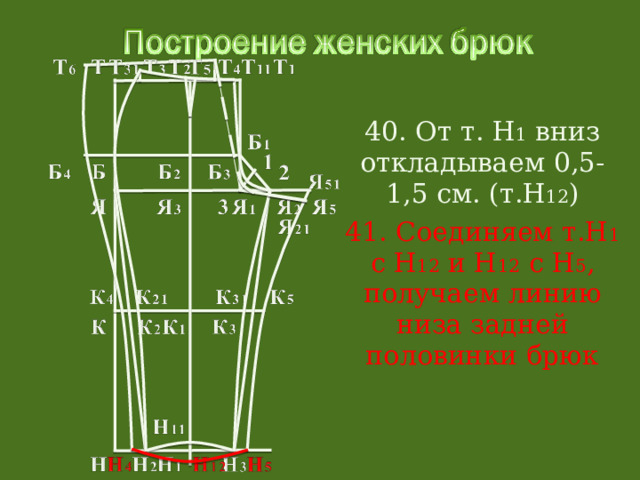

40. От т. Н 1 вниз откладываем 0,5-1,5 см. (т.Н 12 )

40. От т. Н 1 вниз откладываем 0,5-1,5 см. (т.Н 12 )

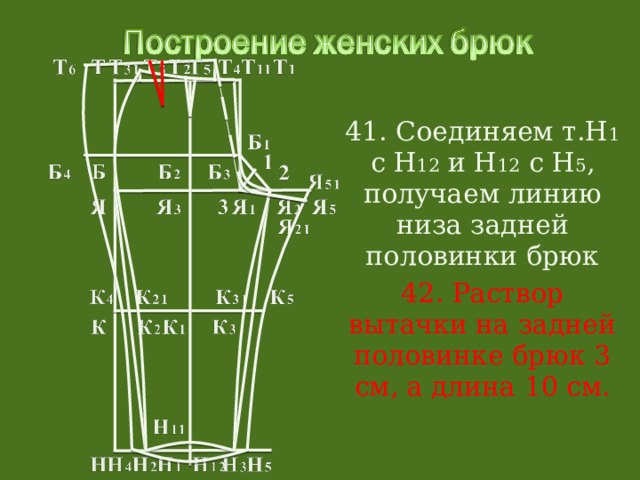

41. Соединяем т.Н 1 с Н 12 и Н 12 с Н 5 , получаем линию низа задней половинки брюк

41. Соединяем т.Н 1 с Н 12 и Н 12 с Н 5 , получаем линию низа задней половинки брюк

42. Раствор вытачки на задней половинке брюк 3 см, а длина 10 см.

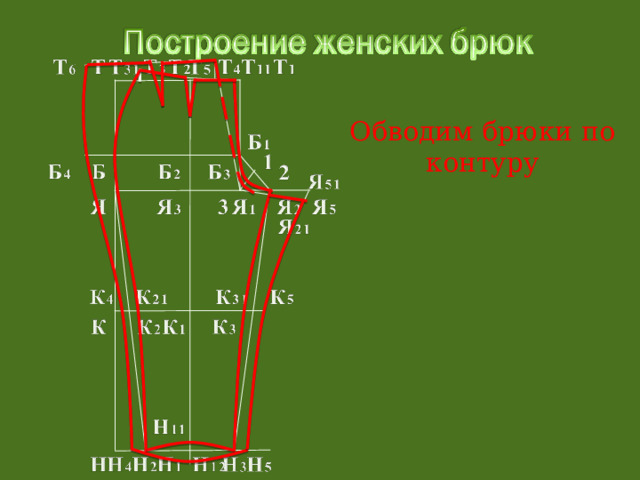

Обводим брюки по контуру
