Построение женских брюк (лабораторно-практическая работа)

ТЕМА ПРОГРАММЫ: Ассортимент женских поясных изделий. Конструирование юбок и брюк.

Тема: РАСЧЕТ И ПОСТРОЕНИЕ ЧЕРТЕЖА ОСНОВЫ КОНСТРУКЦИИ БРЮК.

Цель работы: освоение методики построения чертежей основных деталей

брюк, применяемой в промышленности и бытовом

обслуживание населения.

Содержание работы:

1. Зарисовка эскиза модели женских брюк.

2. Определение исходных данных для построения чертежа (размерные признаки фигуры, анализ эскиза модели и выбор прибавок на свободное облегание).

3. Расчет чертежа конструкции женских брюк на проектируемый размер.

4. Построение чертежа конструкции женских брюк в масштабе 1:1 в соответствии с эскизом модели.

Вопросы для подготовки к работе:

1. Какие размерные признаки необходимы для построения чертежа основы женских брюк?

2. Почему чертежи передней и задней половинок брюк строят обычно совмещенными, используя одни и те же вертикальные и горизонтальные линии сетки чертежа? Как называются эти линии?

3. Как называются основные срезы передней и задней половинок брюк?

4. На каких участках учитываются припуски на свободное облегание при построении чертежей основных деталей брюк?

5. Какие дополнительные измерения используются при построении брюк плотно облегающих ноги?

6. Как осуществляют формование основных деталей брюк?

Пособия и инструменты:

Журналы мод, чертежи конструкций женских (мужских) брюк разных форм в масштабе 1:2, чертежные инструменты, бумага для построения чертежа в масштабе 1:1, эскизы моделей брюк, калькуляторы, образцы работ.

Методические указания:

Брюки в зависимости от назначения и свойств материала могут различаться по:

- форме;

- объему;

- длине;

- ширине;

- оформлению низа.

По форме брюки могут быть прямыми по всей длине от бедер до низа, расширенными или зауженными от линии бедер книзу, зауженными от уровня бедер к уровню коленей и с прямой или расширенной книзу формой.

В зависимости от формы различают брюки прямые по всей длине, брюки типа «бананы» (расширенные в средней части), шаровары (расширенные книзу или по всей длине). По объему брюки могут быть узкими, умеренными по ширине и свободными.

Конструкции брюк в зависимости от объема в верхней части на этом участке решаются по-разному:

малообъемные брюки – брюки с плотным прилеганием по линии бедер решаются с помощью одной-двух стачных вытачек на задней половинке и одной вытачки на передней половинке. Вытачки в малообъемных брюках имеют функциональное значение, то есть обеспечивают соответствие объема верхней части брюк размерам и форме фигуры от талии до бедер; брюки умеренного объема проектируются с одной-двумя вытачками на задней половинке, а на передней половинке – от одной до трех мягких вытачек (одна глубокая или две средние, или три неглубокие). Вытачки в брюках данной группы, расположенные на задней половинке, имеют функциональное значение, а вытачки на передней – еще и декоративное. Они обеспечивают некоторую декоративную свободу изделия спереди вверху;

объемные в верхней части брюки проектируются с одной-двумя вытачками на задней половинке и с мягкими вытачками и складками на передней половинке. При этом сумма растворов вытачек на передней половинке брюк намного больше раствора функциональной передней вытачки.

В объемных брюках на передней половинке чаще всего проектируется следующее сочетание мягких вытачек и складки:

1) одна мягкая складка по осевой линии с раствором по талии не менее 6,0 см;

2) одна-две мягкие вытачки по боковой части детали с раствором 3,0–4,0 см, каждая складка по осевой линии не менее 5,0 см;

3) три мягкие вытачки с раствором 3,0–4,0 см: одна вытачка располагается по оси, две – по боковой части детали;

4) две вытачки на боковой части, одна на передней с раствором по 3,0–4,0 см каждая и складка по осевой линии не менее 5,0 см. Этот вариант применяется для очень объемных брюк.

Конструкции брюк малого и умеренного объема получают в один этап – путем обычного построения чертежа конструкции.

Конструкции брюк большого объема получают в два этапа. Вначале строят чертеж, как и для брюк умеренного объема, без оформления вытачек на передней половинке, затем переднюю половинку вверху дополнительно увеличивают путем конического расширения, используя приемы конструктивного моделирования.

Для разработки конструкций брюк различных объемов по линии бедер используют различные прибавки на линиях бедер и талии, по глубине сидения и по ширине брюк на уровне измерения Обед.

Рекомендуемые величины равномерно распределяемой прибавки по линии бедер Пб и прибавок по линии талии Пт к глубине сидения Пдс и к обхвату бедра Пбед приведены в табл. 1.

Для брюк, свободных спереди и плотного прилегания сзади, прибавку Пб выбирают как для брюк плотного или умеренного прилегания.

Таблица 1

Прибавка на свободное облегание в брюках

В зависимости от длины различают следующие разновидности брюк: длинные брюки, гольф – брюки длиной до икры; бермуды – брюки длиной до колен; шорты – брюки длиной до середины бедра и короче.

Ширина брюк внизу выбирается в соответствии с моделью, направлением моды и особенностями фигуры и может быть от 20 до 32 см и более (в расклешенных или значительно расширенных книзу вариантах).

Низ брюк может быть свободным или собранным на манжету, рулик, резинку, шнурок, а также оформлен патами.

МЕТОДЫ ПОСТРОЕНИЯ ЧЕРТЕЖЕЙ КОНСТРУКЦИИ БРЮК

Брюки типовой конструкции имеют средний, боковые и шаговые швы.

Исходной информацией для расчета основы конструкции брюк являются размерные признаки типовых фигур и прибавки к ним. Состав используемой исходной информации может быть различным в зависимости от метода конструирования.

В настоящее время в массовом и индивидуальном производстве одежды наиболее широкое распространение получили Единая методика конструирования одежды стран членов СЭВ (ЕМКО СЭВ) и Единый метод конструирования одежды, изготовляемой по индивидуальным заказам населения (ЕМ ЦОТШЛ).

Для построения конструкции брюк по Единому методу ЦОТШЛ используются следующие измерения фигуры: полуобхват талии Ст, полуобхват бедер Сб, длина изделия Ди, длина сидения Дс, длина от линии талии до колена Дтк.

Наиболее полно размерная характеристика нижней части тела человека (13 измерений) используется в ЕМКО СЭВ.

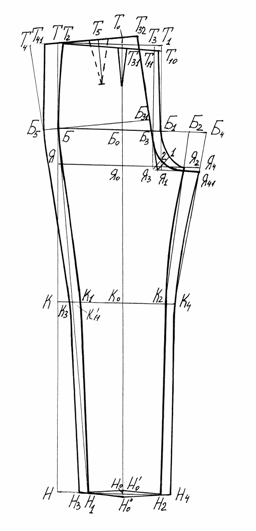

По Единому методу ЦОТШЛ построение передней и задней половинок брюк производят на одном чертеже (рис. 1). Сначала строят развертку передней половинки, а затем на этом же чертеже – развертку задней половинки брюк.

Чертеж конструкции брюк по Единому методу ЦОТШЛ получают в два этапа. Сначала строят базисную сетку чертежа, основной вертикалью которой является линия сгиба частей брюк, а основными горизонталями – линии талии, бедер, сиденья, колена и низа. Таким образом, базисная сетка чертежа брюк определяет в основном размеры брюк в продольном направлении (по длине).

Затем определяют размеры передней половинки брюк по ширине и положение ряда вспомогательных точек для построения контурных линий.

В соответствии с размерами передней половинки осуществляют построение контура задней половинки.

ЕМКО СЭВ предлагает представлять основу конструкции брюк в виде сетки передней и задней половинок без совмещения осевых линий (сгибов) (рис. 2).

Особенностью базисной сетки на чертеже конструкции брюк является строгое антропометрическое определение положения основных горизонтальных и вертикальных конструктивных линий.

Отличительной особенностью методики СЭВ является способ определения величины передне-заднего баланса брюк. Положение вершины среднего шва задней половинки 411 находят с учетом ширины брюк на уровне коленей, для чего линии бедер 54–511 и талии 44¢–411 проводят под прямым углом к боковой линии 741–54–44¢. Если длина отрезка превышает длину отрезка 72–742, рассчитываемого в качестве ограничения, то перпендикуляры 54–511 и 44¢–411 проводят к линии, соединяющей точки 742 и 54, получая минимально Чертеж конструкции женских брюк по Единому методу ЦОТШЛ

Чертеж конструкции брюк по ЕМКО СЭВ необходимое значение передне-заднего баланса.

Таким образом, конструктивное решение брюк зависит от многих факторов, влияющих на внешний вид и форму брюк в готовом виде. Однако правильного формообразования брюк невозможно добиться только конструктивными средствами. очень важной и ответственной операцией при изготовлении брюк является их влажно-тепловая обработка.

Практическая работа:

Данную работу каждый учащийся выполняет, самостоятельно руководствуясь приведенными ниже рекомендациями.

1. Эскиз модели брюк учащиеся выбирают руководствуясь изучением журналов мод за текущий период. Эскиз выполняют в виде домашнего задания на форматах А4 в цвете. На эскизе обязательно изображают вид спереди на фигуре человека и вид сзади схематично. Эскиз оформляют рамкой и штампом высотой 15мм.

Разнообразие моделей достигают различным оформлением пояса, низа, застежки, расположением боковых карманов. Силуэтное решение брюк зависит от формы бокового и шагового срезов.

1. Исходными данными для построения чертежа брюк являются измерения фигуры: Ст - полуобхват талии, Сб – полуобхват бедер, Дсб – длина сбоку от линии талии до пола.

В анализе модели указывают:

• Вид и силуэт брюк

• Вид ткани или ее торговое название

• Конструкцию пояса

• Длину брюк спереди (до пола, до щиколотки, выше щиколотки и т. п.)

• Ширина брюк внизу и на уровне коленей (определяется в соответствии с рекомендациями моды)

• Наличие вытачек, складок на передней и задней половинках

• Вид карманов и их расположение

• Прочие особенности брюк

Устанавливают припуски на свободное облегание в соответствии с принятой методикой конструирования:

Таблица №2

При цельнокроенном поясе припуск к ширине задней половинки вверху не учитывают

1. Последовательность построения брюк.

Построение передней половинки брюк.
Строят прямой угол, с вершиной в точке Т. Вниз от точки Т откладывают высоту сиденья, ставят точку Я: ТЯ = 0.5 * Сб + (0-1-2 см. прибавка на свободное облегание)

От точки Я вверх откладывают линию бедер, ставят точку Б; ЯБ = ТЯ : 3
От точки Т вниз откладывают линию низа, ставят точку Н. ТН = Дбр;
д.) оформляют по лекалам после того как они будут вычерчены пунктирной линией от руки.

От точки Т вниз откладывают линию колена, ставят точку К; ТК = ТН : 2 + 5 или БК=БН:2
Линию колена можно определить путем измерения линии колена.
Через точку Б, Я, К, Н проводят параллельные линии. От точки Б по линии бедер откладывают ширину передней половинки брюк, ставят точку Б1. ББ1 = (Сб + Пб) : 2

Из точки Б1 проводят перпендикуляры, отмечают точку Т1 на линии талии и точку Я1 на линии высоты сидения. От точки Я1 откладывают ширину шага, ставят точку Я2:
Я1Я2 = 0.1 * (Сб + Пб)
Определяют сгиб передней половинки (по этой линии делют стрелки, если это предусмотрено в модели). ЯЯ0 = ЯЯ2 : 2;
Через точку Я0 проводят вертикали, и на пересечениях обозначают соответственно точками Т0, Б0, К0, Н0.
От точки Т1 влево по горизонтали откладывают отрезок Т1Т11 = 1 - 1.5 см. для плоского живота или вправо 0.5 - 2 см. при наличии выпуклого живота.
Из точки Я1 проводят биссектрису, и откладывают на ней отрезок 2 - 2.5 см, ставят точку1. Срез банта проводят по точкам: Т11, Б1, 1, Я2.

От точки Т11 влево откладывают ширину передней половинки брюк по линии талии. Ставят точку Т2. Т11Т2 = 0.5 * Ст + р.в., где раствор вытачек = 2-2.5 см, а ее длина 9-12 см.
Раствор вытачек = 2.5 - 5 см - количество, глубина, оформление и расположение вытачек (складок), зависит от формы брюк. Одна вытачка, как правило, располагается по сгибу брюк. Ее раствор откладывается влево и вправо от точки Т0.

От точки Т2 выполняют подъем по боковому срезу, ставят точку Т21. Т2Т21 = 1.5 см.
Линию талии оформляют плавной линией, уравнивая стороны вытачек.
Линию бокового среза проводят, соединяя точки Б и Т21, посередине выполняя выпуклость.
От точки Н0 влево и вправо откладывают ширину передней половинки брюк внизу:
Н0Н1 = Н0Н2 = 0.5 * Шн - 1 см
Подъем линии сгиба:
Н0Н' = 0.5 см - откладываем вверх от точки Н0, чем уже брюки, тем больше величина подъема.
От точки К0 влево и вправо откладывают ширину передней половинки брюк по линии колена:
К0К1 = К0К2 = Н0Н1 + 1 см.
Точки Н1 и К1, Н2 и К2 соединяют прямыми линиями. Для окончательного оформления бокового среза. Точки К1 и Б соединяют прямой, на середине выполняют прогиб 0.5 - 0.7 см.
Для оформления шагового среза, точку К2 и Я2 соединяют прямой и на 1/3 отрезка К2Я2 выполняют прогиб = 1.5 см.

Построение задней половинки брюк.

Построение осуществляется на основе передней половинки.
Ширина задней половинки брюк внизу: Н1Н3 = Н2Н4 = 2 см.
Ширина брюк по линии колена: К1К3 = К2К4 = 2 см.
От точки Н0 выполняется спуск = 0.5 см. ставят точку Н0, влево от точки Б выполняется отклонение задней половинки брюк на линии бедер, ставится точка Б3; ББ3 = 0.1 * Сб - 2.
От точки Б3 вправо по горизонтали откладывают ширину задней половинки брюк по линии бедер, ставят точку Б4. Б3Б4=(Сб + Пб) - ББ1 Из точки Б4 вверх восстанавливают перпендикуляр Б4Б5=0.1* Сб -1. От точки Я1 влево откладывают Я1Я21 = 1 см (зависит от наклона средней линии). От точки Я21 вправо откладывают ширину шага задней половинки брюк: Я21Я3 = 0.25 * Сб - 2

Точки Я21 и к точки Б5 соединяют прямой линией и продолжают вверх, уравнивают:
Б5Т5 = Б1Т11.
Линия Б3Б5 является линией бедер для задней половинки брюк. Из угла Б5, Я21, Я3 проводят биссектрису равную 1.5 см, ставят точку 2.
Точку К4 и Я3 соединяют прямой на расстояние равное 1/3 отрезка К4Я3. От точки Я3 выполняют прогиб в 1.5 см, уравнивают: К4Я3 = К2Я;
Средний срез брюк оформляют плавной кривой по точкам Т5, Б5, 2, Я4.
Вершину бокового шва - точка Т6 - находят засечками двух дуг:
1-я дуга из точки Т5: Т5Т6 = 0.5 * Ст + раствор вытачек, где раствор вытачек = 2-4 см, в зависимости от выпуклости ягодиц.
2-я дуга из точки Б3: Б3Т6 = БТ21.
Точки Т5 и Т6 соединяют прямой, получая линию талии задней половинки брюк. Вытачку располагают посередине отрезка Т5Т6 перпендикулярно линии талии. Длина вытачки 6-12 см, при оформлении бокового среза точку Б3 и Т6 соединяют прямой, выполняют на середине выпуклость. Точки Б3 и К3 соединяют прямой, выполняют прогиб посередине равный 0.7-1 см.

ОСОБЕННОСТИ ПОСТРОЕНИЯ ЧЕРТЕЖЕЙ КОНСТРУКЦИЙ БРЮК ИЗ МАТЕРИАЛОВ С БОЛЬШИМ СОДЕРЖАНИЕМ СИНТЕТИКИ.

Построение брюк из синтетических материалов принципиально не отличается от построения брюк из тканей, поддающихся ВТО. И в женских, и в мужских брюках передняя половинка строится без изменений. Корректируется лишь задняя половинка, причём для мужских и женских брюк по-разному.

В женских брюках из синтетических материалов производят следующие изменения:

увеличивают отвод средней линии задней половинки брюк:

Т₃Т₃₁ = 0,1Сб;

увеличивают баланс брюк на 1 см:

Б₁Б₃ = 0,05Сб + 1,0 см;

длины шаговых линий задней и передней половинок уравнивают для предотвращения оттягивания:

Н₄К₄Я₄₁ = Н₂К₂Я₂.

1. Расчет чертежа конструкции производят в табличной форме

Таблица 3

Расчет чертежа конструкции женских брюк

____________________________(возрастная группа)________________(размер)

1. По результатам расчетов производят построение чертежа конструкции брюк в натуральную величину по измерениям конкретной фигуры заказчика на миллиметровой бумаге или кальке. Кривые линии контуров деталей (срез банта, средний и шаговый срезы задней половинки и т.д.) оформляют по лекалам после того как они будут вычерчены пунктирной линией от руки. Остальные линии чертежа оформляют по линейке в соответствии с правилами оформления чертежей по ЕСКД

6. Содержание отчета лабораторно-практической работы:

Эскиз модели женских брюк (формат А4, вид спереди и сзади);

Художественно-конструкторская характеристика модели;

Расчет основного чертежа конструкции женских брюк;

Чертеж конструкции женских брюк оформленный в соответствии с требованиями ЕСКД, на миллиметровке или кальке в масштабе 1:1

ЛИТЕРАТУРА:

Гурьянова Н.И. "Конструирование одежды"-М,1985г.

Янчевская Е.А. "Конструирование женской и детской одежды"-М,1977г.

"Конструирование мужской и женской одежды" (под ред. Сакулина Б.С.)- М,1999г.

Амирова Э.К. "Конструирование одежды" М.,2001г.

ОСТ 17-326-81 «Изделия швейные, трикотажные, меховые. Типовые фигуры женщин. Размерные признаки для проектирования одежды». – М. 1981г.

Преподаватель_____________________(Литвинова О.И.)
