Построение пьезометрического графика

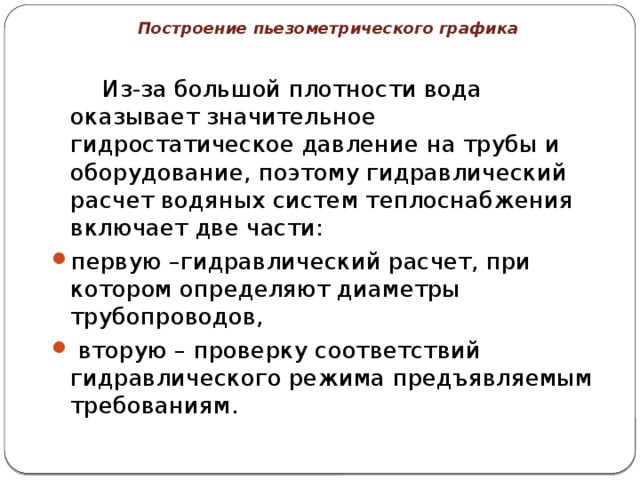

Из-за большой плотности вода оказывает значительное гидростатическое давление на трубы и оборудование, поэтому гидравлический расчет водяных систем теплоснабжения включает две части:

• первую –гидравлический расчет, при котором определяют диаметры трубопроводов,
• вторую – проверку соответствий гидравлического режима предъявляемым требованиям.

Построение пьезометрического графика

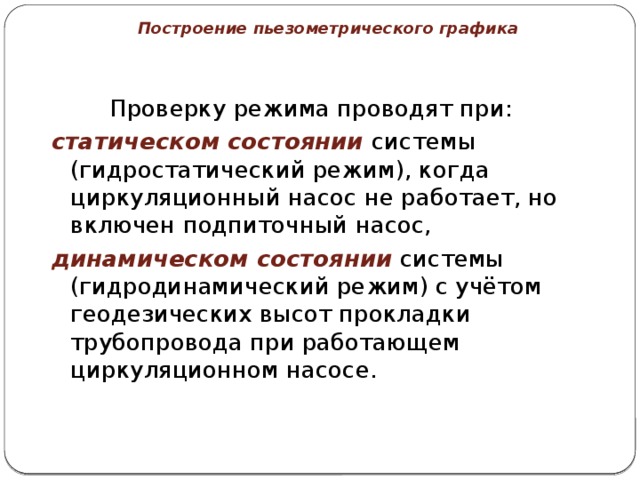

Проверку режима проводят при:

статическом состоянии системы (гидростатический режим), когда циркуляционный насос не работает, но включен подпиточный насос,

динамическом состоянии системы (гидродинамический режим) с учётом геодезических высот прокладки трубопровода при работающем циркуляционном насосе.

Построение пьезометрического графика

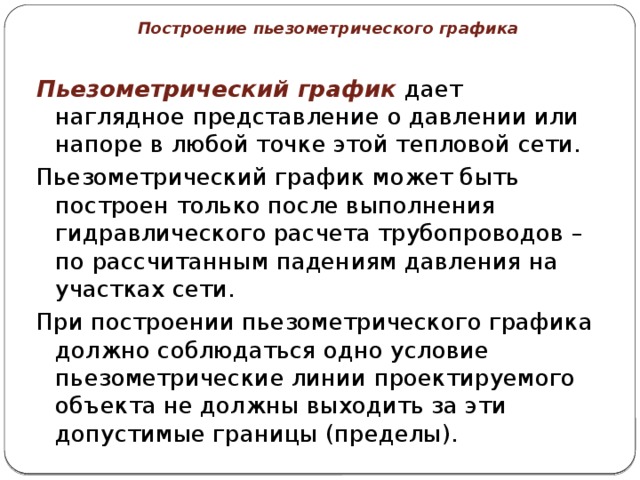

Пьезометрический график дает наглядное представление о давлении или напоре в любой точке этой тепловой сети.

Пьезометрический график может быть построен только после выполнения гидравлического расчета трубопроводов – по рассчитанным падениям давления на участках сети.

При построении пьезометрического графика должно соблюдаться одно условие пьезометрические линии проектируемого объекта не должны выходить за эти допустимые границы (пределы).

Построение пьезометрического графика

Пределы:

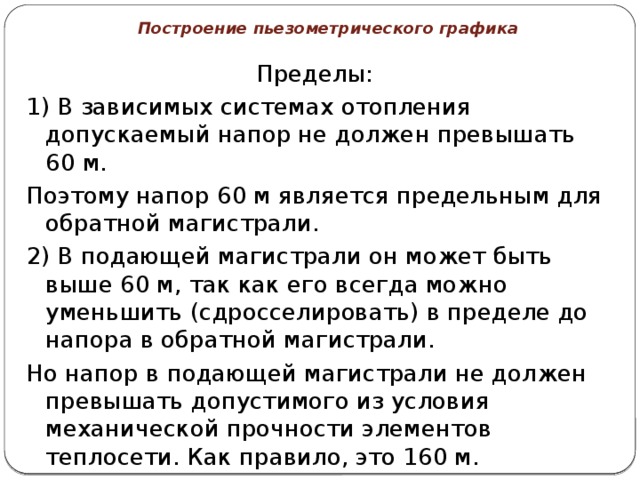

1) В зависимых системах отопления допускаемый напор не должен превышать 60 м.

Поэтому напор 60 м является предельным для обратной магистрали.

2) В подающей магистрали он может быть выше 60 м, так как его всегда можно уменьшить (сдросселировать) в пределе до напора в обратной магистрали.

Но напор в подающей магистрали не должен превышать допустимого из условия механической прочности элементов теплосети. Как правило, это 160 м.

Построение пьезометрического графика

Пределы:

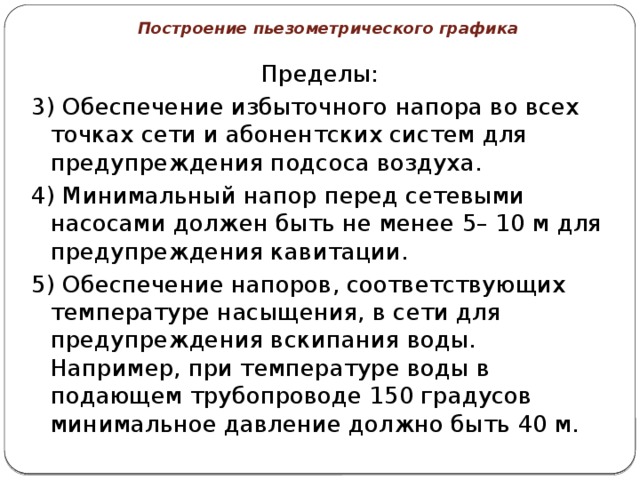

3) Обеспечение избыточного напора во всех точках сети и абонентских систем для предупреждения подсоса воздуха.

4) Минимальный напор перед сетевыми насосами должен быть не менее 5– 10 м для предупреждения кавитации.

5) Обеспечение напоров, соответствующих температуре насыщения, в сети для предупреждения вскипания воды. Например, при температуре воды в подающем трубопроводе 150 градусов минимальное давление должно быть 40 м.

Построение пьезометрического графика

Пределы:

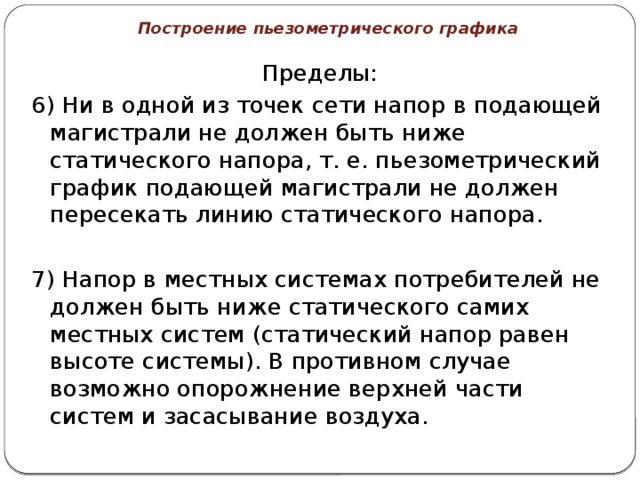

6) Ни в одной из точек сети напор в подающей магистрали не должен быть ниже статического напора, т. е. пьезометрический график подающей магистрали не должен пересекать линию статического напора.

7) Напор в местных системах потребителей не должен быть ниже статического самих местных систем (статический напор равен высоте системы). В противном случае возможно опорожнение верхней части систем и засасывание воздуха.

Построение пьезометрического графика

Пределы:

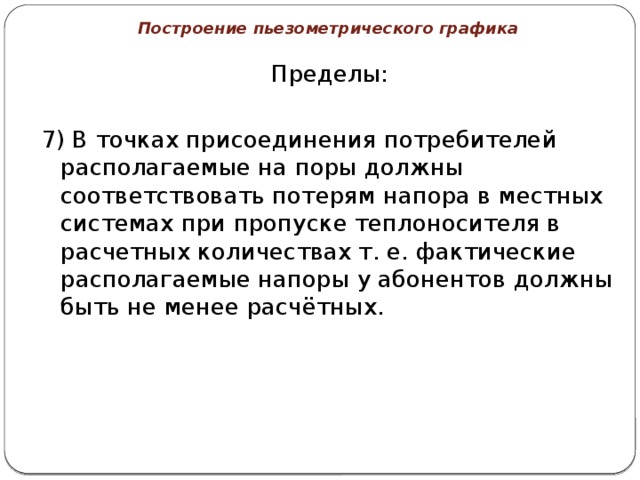

7) В точках присоединения потребителей располагаемые на поры должны соответствовать потерям напора в местных системах при пропуске теплоносителя в расчетных количествах т. е. фактические располагаемые напоры у абонентов должны быть не менее расчётных.

Построение пьезометрического графика

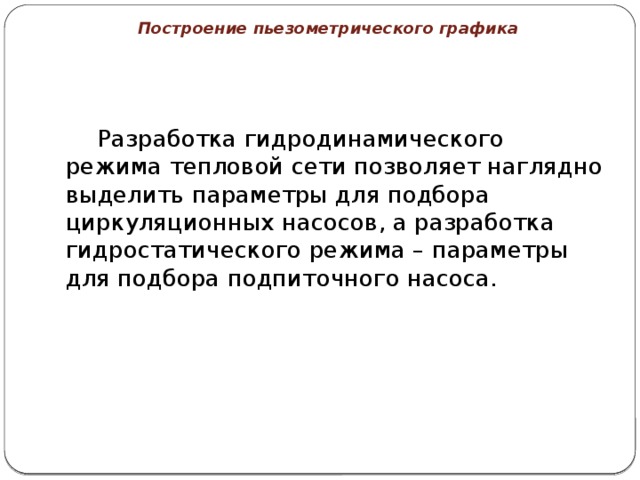

Разработка гидродинамического режима тепловой сети позволяет наглядно выделить параметры для подбора циркуляционных насосов, а разработка гидростатического режима – параметры для подбора подпиточного насоса.

Построение пьезометрического графика

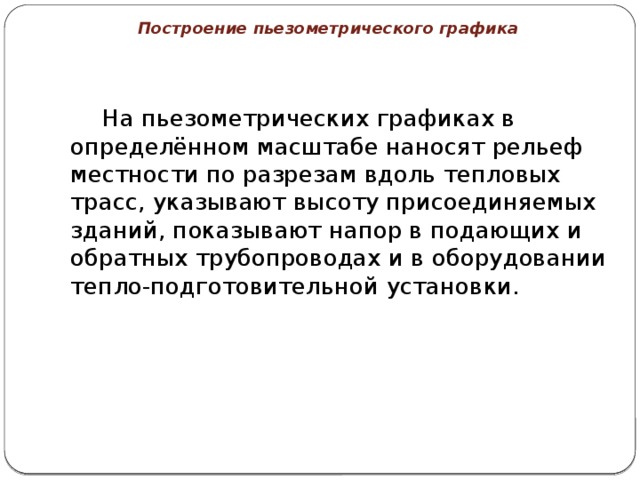

На пьезометрических графиках в определённом масштабе наносят рельеф местности по разрезам вдоль тепловых трасс, указывают высоту присоединяемых зданий, показывают напор в подающих и обратных трубопроводах и в оборудовании тепло-подготовительной установки.

Построение пьезометрического графика

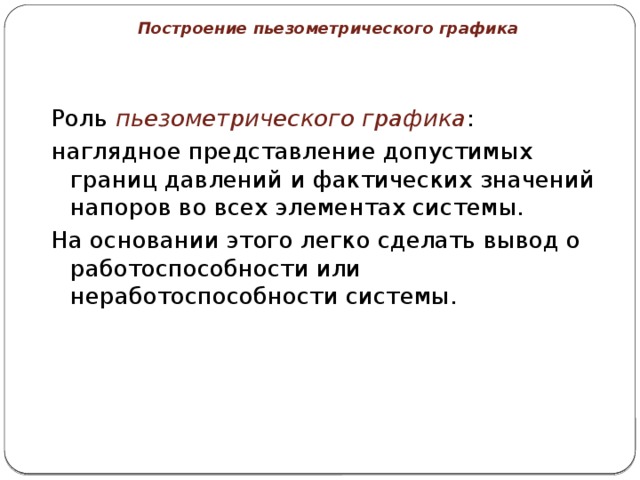

Роль пьезометрического графика :

наглядное представление допустимых границ давлений и фактических значений напоров во всех элементах системы.

На основании этого легко сделать вывод о работоспособности или неработоспособности системы.

Построение пьезометрического графика

Алгоритм построения пьезометрического графика (пример):

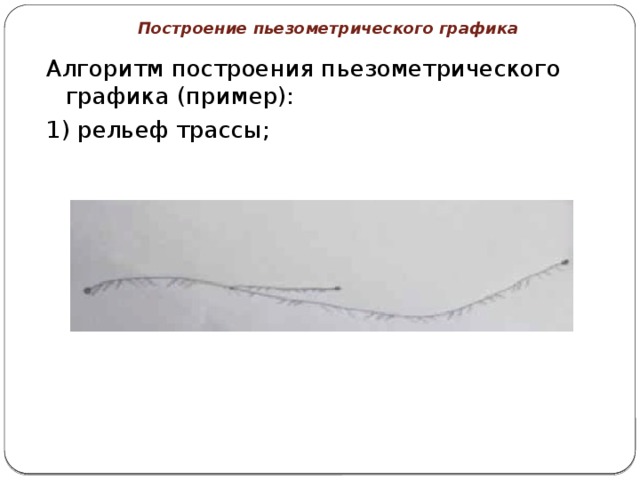

1) рельеф трассы;

Построение пьезометрического графика

Алгоритм построения пьезометрического графика:

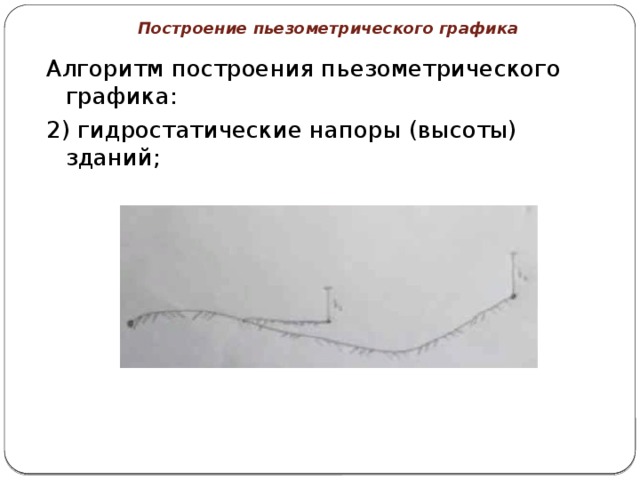

2) гидростатические напоры (высоты) зданий;

Построение пьезометрического графика

Алгоритм построения пьезометрического графика:

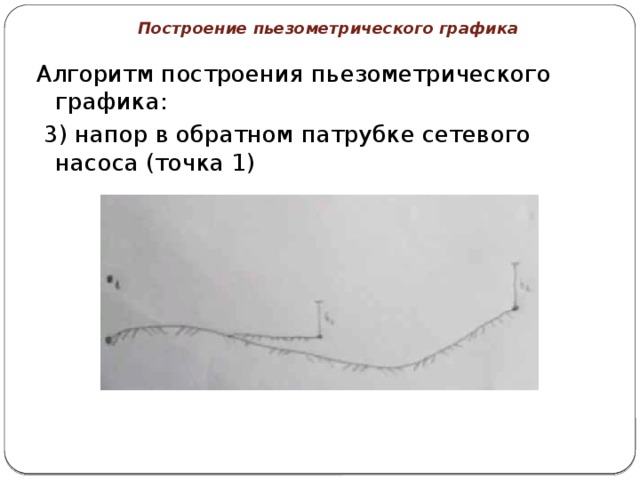

3) напор в обратном патрубке сетевого насоса (точка 1)

Построение пьезометрического графика

Алгоритм построения пьезометрического графика:

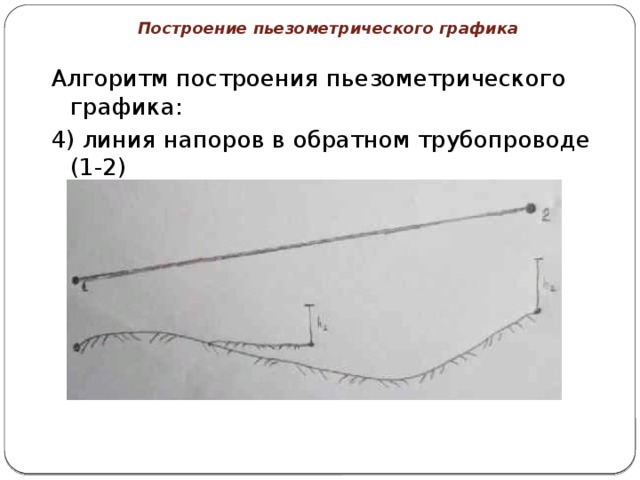

4) линия напоров в обратном трубопроводе (1-2)

Построение пьезометрического графика

Алгоритм построения пьезометрического графика:

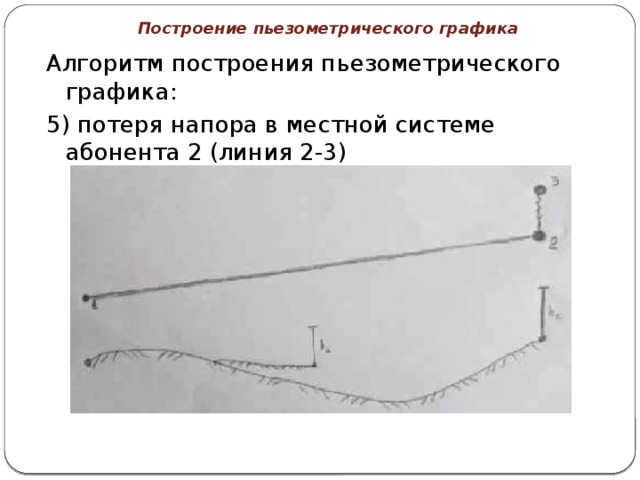

5) потеря напора в местной системе абонента 2 (линия 2-3)

Построение пьезометрического графика

  Алгоритм построения пьезометрического графика:

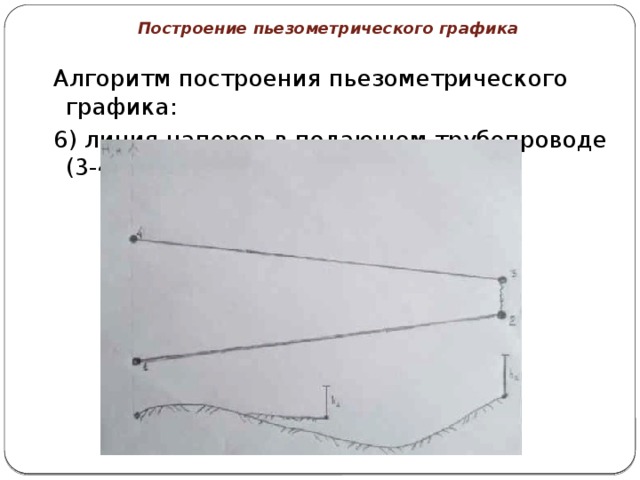

6) линия напоров в подающем трубопроводе (3-4)

Построение пьезометрического графика

Алгоритм построения пьезометрического графика:

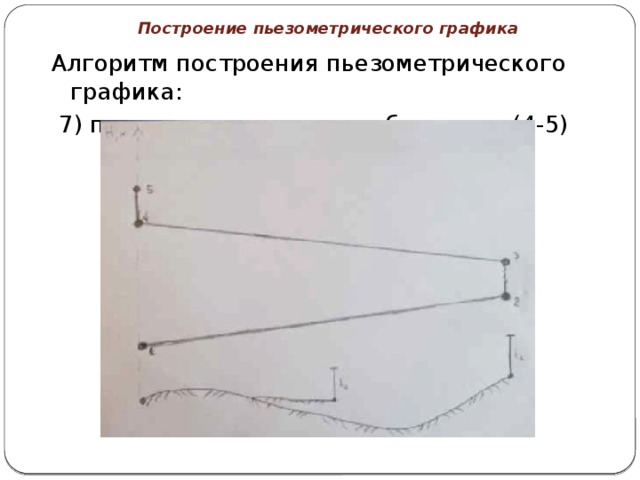

7) потери напора в теплообменнике (4-5)

Построение пьезометрического графика

Алгоритм построения пьезометрического графика:

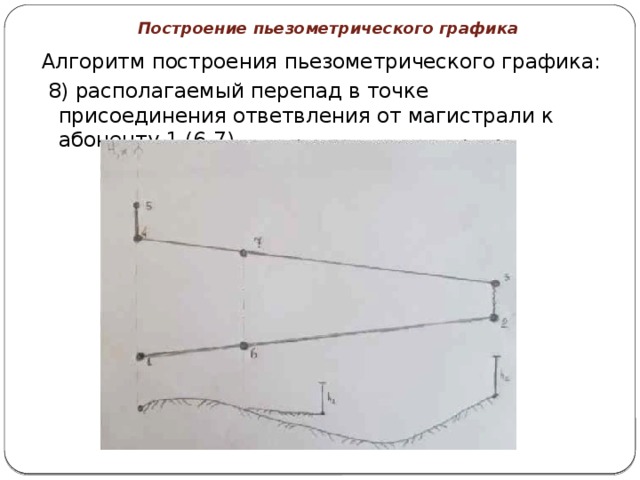

8) располагаемый перепад в точке присоединения ответвления от магистрали к абоненту 1 (6-7)

Построение пьезометрического графика

Алгоритм построения пьезометрического графика:

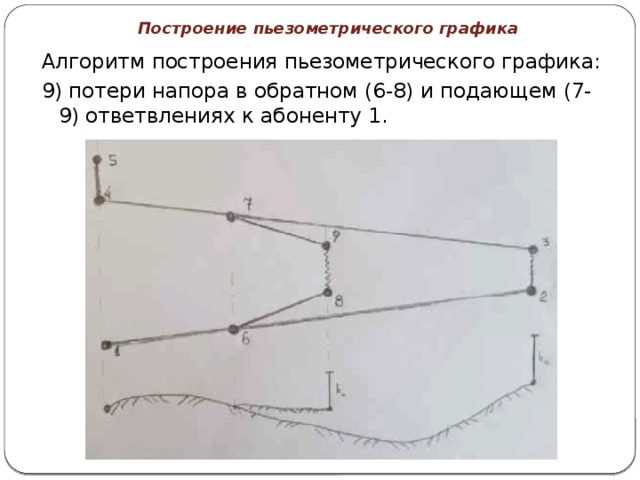

9) потери напора в обратном (6-8) и подающем (7-9) ответвлениях к абоненту 1.

Построение пьезометрического графика

Алгоритм построения пьезометрического графика:

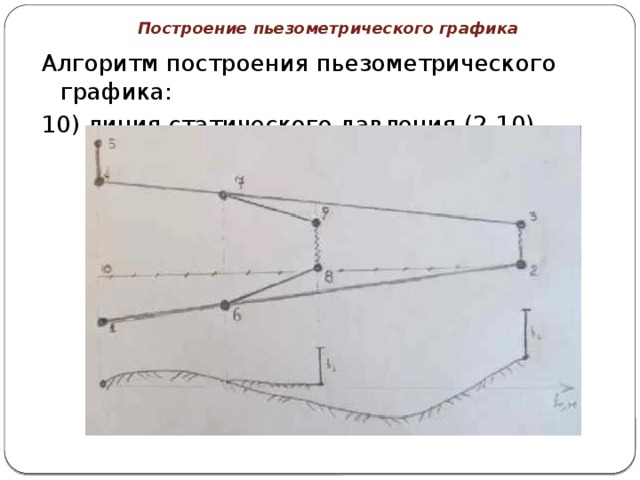

10) линия статического давления (2-10).

Построение пьезометрического графика

Алгоритм построения пьезометрического графика:

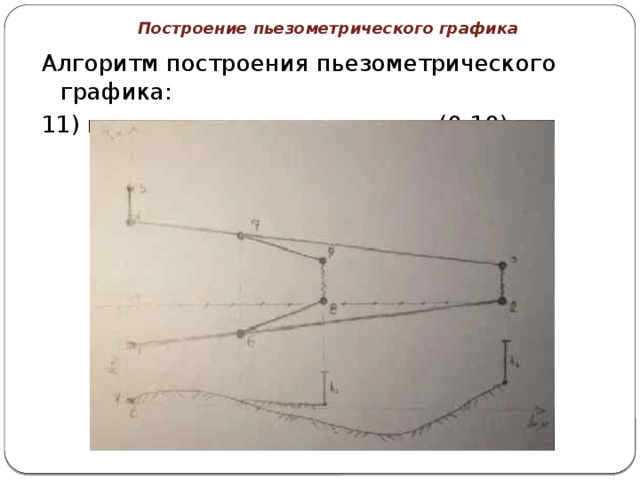

11) напор подпиточного насоса (0-10).

Построение пьезометрического графика

Алгоритм построения пьезометрического графика:

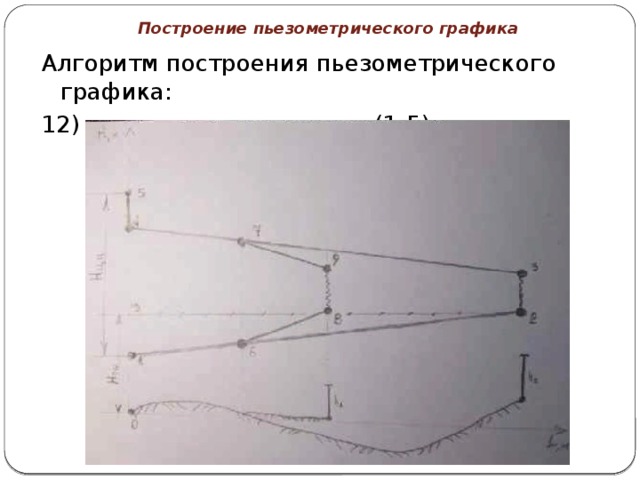

12) напор сетевого насоса (1-5).

Построение пьезометрического графика

Используемые источники:

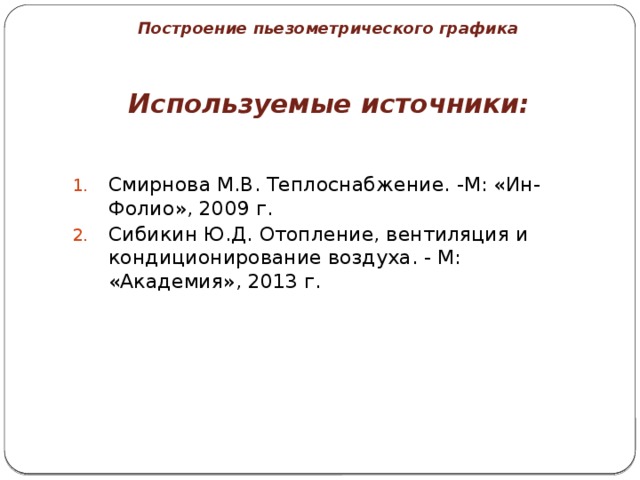

• Смирнова М.В. Теплоснабжение. -М: «Ин-Фолио», 2009 г.
