ПР «Упражнения в подаче сигналов, применяемых при монтажных работах»
Категория:
Технология
05.05.2018 10:07
Просмотр содержимого документа
«ПР «Упражнения в подаче сигналов, применяемых при монтажных работах»»
ПРАКТИЧЕСКАЯ РАБОТА №6
Тема: Упражнения в подаче сигналов, применяемых при монтажных работах
Цель: научиться подавать сигналы, применяемые при монтажных работах
Ход занятия:
Задание:
а) по схемам определить значение сигнала
б) зарисовать положение руки со стрелкой при исполнении данного сигнала
в) исполнить названный сигнал преподавателем
Материально-техническое оснащение: Правила устройства и безопасной эксплуатации грузоподъемных кранов, утвержденные Постановлением Министерства по чрезвычайным ситуациям РБ 28.06.2012 № 37
Теоретическая часть
Сигналы о подъеме и перемещении элементов на складе подает стропальщик, а на монтируемом здании – звеньевой. Если между ними нет прямой зрительной связи, то дополнительно назначают сигнальщика, который должен находиться в зоне видимости стропальщиков и монтажников. Чтобы машинист крана знал, чьи команды он обязан выполнять, стропальщик, сигнальщик или звеньевой одевают на левую руку повязку, с надписью «Сигнальщик». Условные сигналы подают знаком руки.

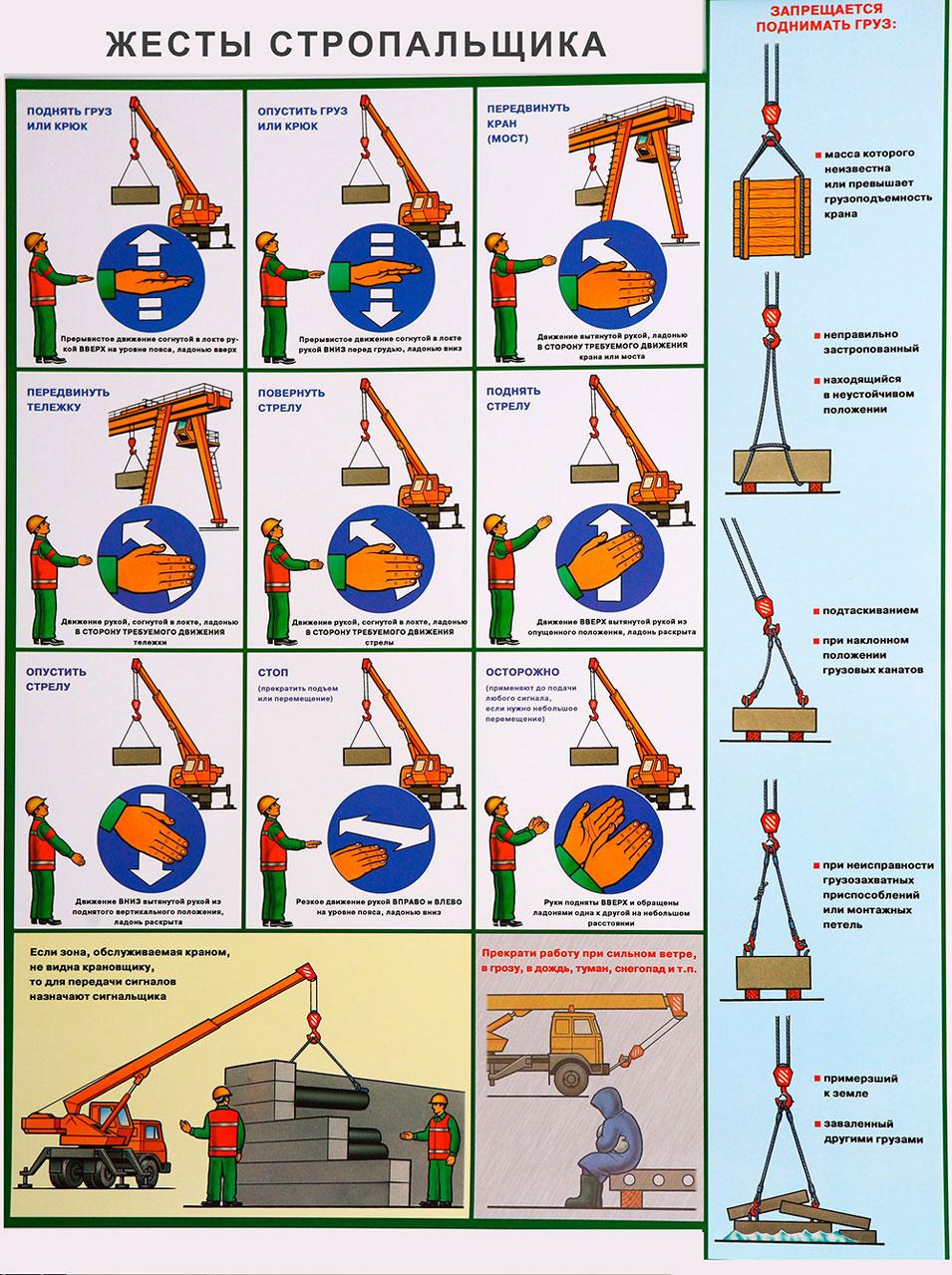

Рекомендуемая знаковая сигнализация при перемещении грузов кранами
| Операции | Рисунок | Сигнал |
| Поднять груз или крюк |
| Прерывистое движение рукой вверх на уровне пояса, ладонь обращена вверх, рука согнута в локте |
| Опустить груз или крюк |
| Прерывистое движение рукой вниз перед грудью, ладонь обращена вниз, рука согнута в локте |
| Передвинуть кран (мост) |
| Движение вытянутой рукой, ладонь обращена в сторону требуемого движения |

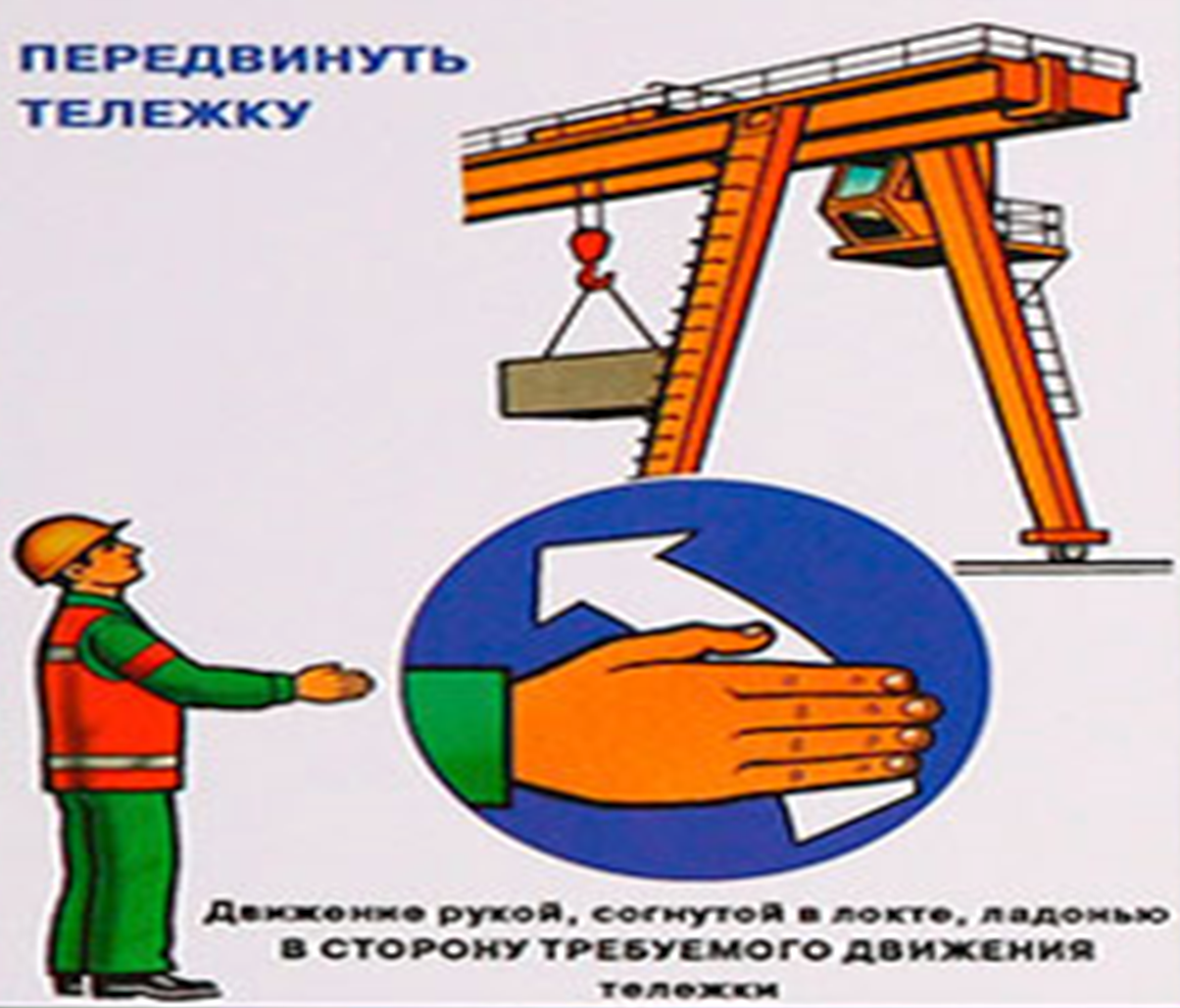

| Передвинуть тележку |
| Движение рукой, согнутой в локте, ладонь обращена в сторону требуемого движения тележки
|
| Повернуть стрелу |
| Движение рукой, согнутой в локте, ладонь обращена в сторону требуемого движения стрелы |

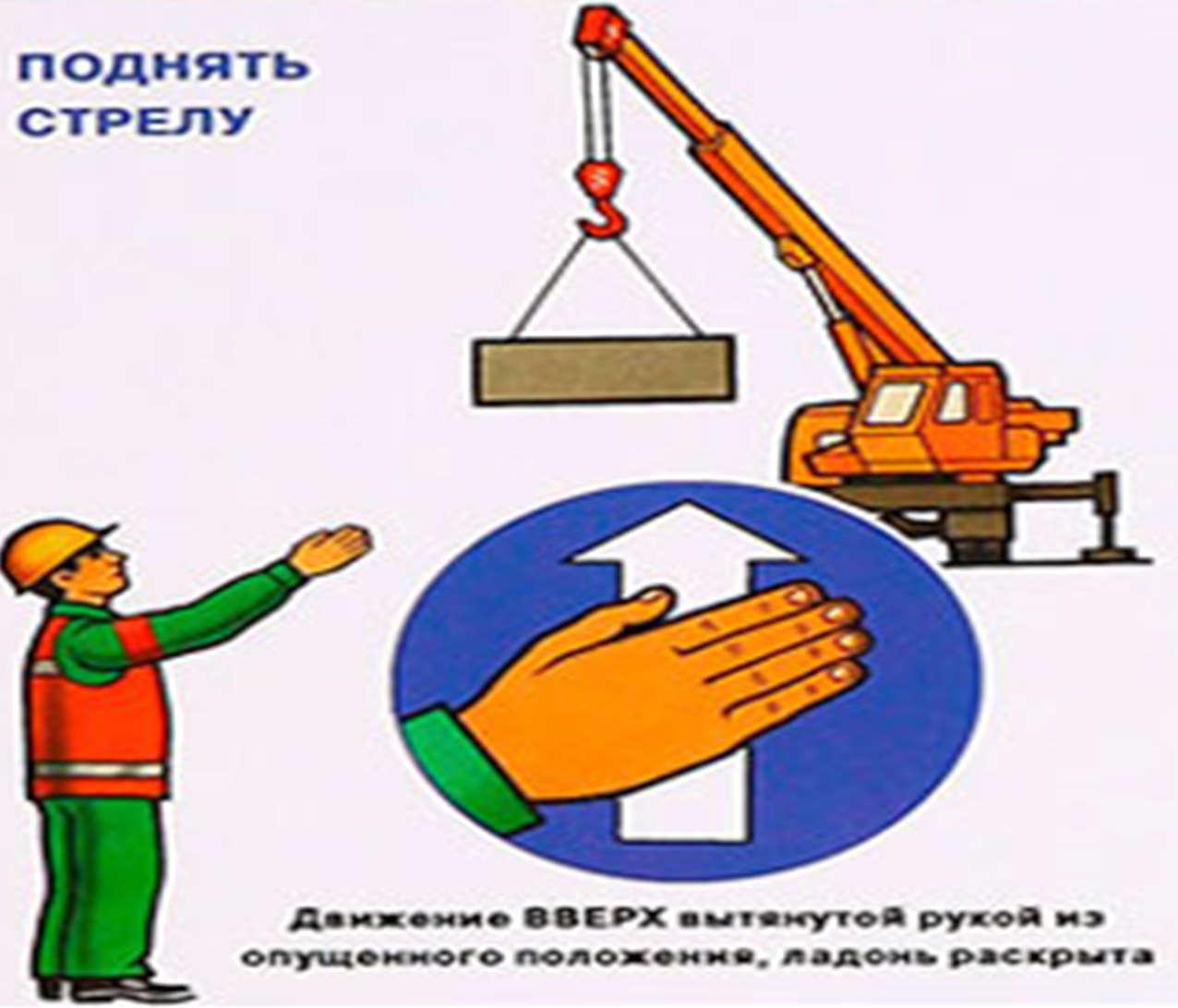

| Поднять стрелу |
| Движение вверх вытянутой рукой, предварительно опущенной до вертикального положения, ладонь раскрыта |
| Опустить стрелу |
| Движение вниз вытянутой рукой, предварительно поднятой до вертикального положения, ладонь раскрыта |
| Стоп (прекратить подъем или передвижение) |
| Резкое движение рукой вправо и влево на уровне пояса, ладонь обращена вниз |
| Осторожно (применяется перед подачей какого-либо из перечисленных выше сигналов при необходимости незначительного перемещения) |
| Кисти рук обращены ладонями одна к другой на небольшом расстоянии, руки при этом подняты вверх |
Практическая часть
По схемам определить значение сигнала
| № п/п | Схема сигнала | Значение сигнала |
| |
| А. Опустить груз или крюк |
| |
| Б. Передвинуть тележку |
| |
| В. Поднять стрелу |
| |
| Г. Поднять груз или крюк |
| |
| Д. Передвинуть кран (мост) |
| |
| Е. Осторожно |
| |
| Ж. Стоп (прекратить подъем или передвижение) |
| |
| З. Опустить стрелу |
| |
| И. Повернуть стрелу |
ФОРМА ОТВЕТА
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
|
|
|
|
|
|
|
|
|
|
Зарисовать положение руки со стрелкой при исполнении данного сигнала
Образец зарисовки
| № п/п | Сигнал | Положение руки со стрелкой |
| 1. | Поднять груз или крюк |
|
| 2. | Опустить груз или крюк |
|
| 3. | Передвинуть кран (мост) |
|
| 4. | Передвинуть тележку |
|
| 5. | Повернуть стрелу |
|
| 6. | Поднять стрелу |
|
| 7. | Опустить стрелу |
|
| 8. | Стоп |
|
| 9. | Осторожно |
|
Исполнить названный сигнал преподавателем
Вывод: формулируется учащимися самостоятельно
