Практическая работа №25. Преобразование, трансформация изображения.

Группа Т(О), ТГ(О), С(О)–24-02, 2025 год

Занятие по рабочей программе №38

Дисциплина: ОД.08 «Информатика»

Прикладной модуль 2. Введение в создание графических изображений.

Тема: ПР №25. Преобразование, трансформация изображения.

1. Цель занятия:

   1. Дидактическая:

• сформулировать представление студентов о компьютерной графике;

• выяснить понятие растровая и векторная графика;

• раскрыть алгоритм работы с интерфейсом графического редактора;

• выяснить принципы и методы создания изображений;

• систематизировать и обобщить знания при работе с компьютерной графикой;

• углубить и закрепить знания по дисциплине «Информатика».

Воспитательная:

• развивать коммуникативные способности;

• развивать аналитические способности;

• развивать творческий подход к процессу обучения.

• воспитывать самостоятельность, дисциплинированность;

• стимулировать студентов к изучению дисциплины;

• побуждать к формированию активной жизненной позиции;

• прививать уважение и любовь к будущей профессии.

Вид занятия: практическая работа.

Тип занятия: обобщение и систематизация знаний.

Форма проведения занятия: репродуктивная и эвристическая беседа.

Междисциплинарные связи:

Обеспечивающие Математика, Охрана труда, Безопасность жизнедеятельности.

Обеспечиваемые

Информационные технологии в профессиональной деятельности, и др.

Методическое обеспечение: опорный конспект.

Литература:

1. Филимонова, Е. В. Информатика и информационные технологии в профессиональной деятельности: учебник / Е. В. Филимонова. – Москва: Юстиция, 2019. – 213 с. – (Среднее профессиональное образование). - ISBN 978-5-4365-2703-1.

2. GNU Image Manipulation Program. Руководство пользователя.

3. Р. П. Борисов, М. А. Корнилов, М. В. Устинов, Н. Д. Шульгин. GIMP и Inkscape : электронное учебно-методическое пособие [Электронный ресурс] / Р. П. Борисов [и др.]; ФГБОУ ВО «Московский политехнический университет» ― Режим доступа: https://mpudelta.github.io/gimp-inkscape/

ХОД ЗАНЯТИЯ

1. Ознакомление с темой, целью и планом занятия.

Тема: ПР №25. GIMP Преобразование, трансформация изображения.

Цель работы: Получить практические навыки работы в GIMP редакторе. ПЛАН

1. Трансформации.

1. Изложение и изучение нового материала, практическая работа.

ЛИТЕРАТУРА: [3], стр.

1. Трансформации

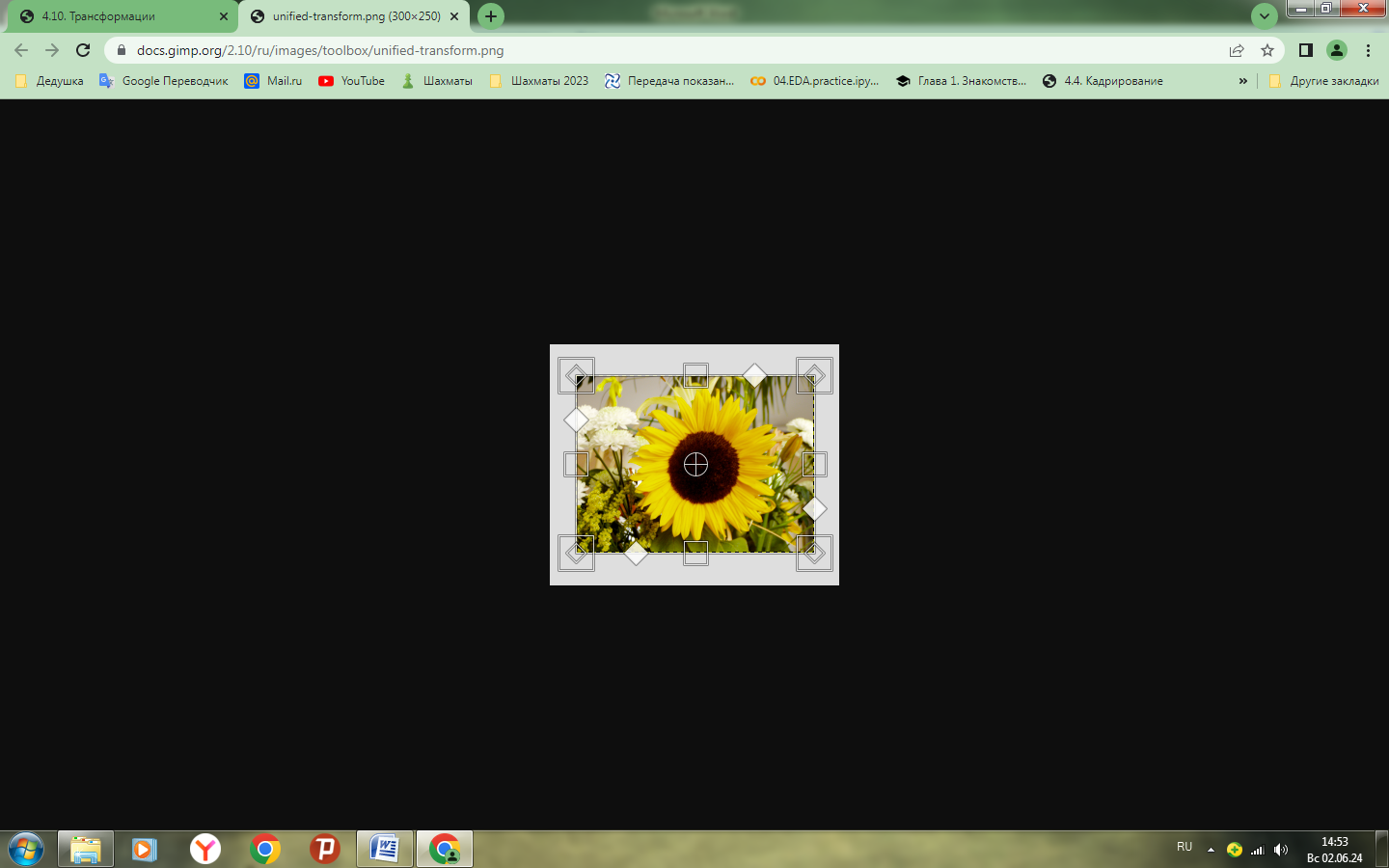

Рис. 1. Трансформации

Этот инструмент объединяет в себе несколько инструментов преобразования: Вращение, Масштабирование, Наклон и Перспектива, и выполняет одно или несколько действий сразу за одну операцию. Сочетание двух или более параметров даёт почти безграничные возможности для преобразования.

Как и другие инструменты преобразования, этот инструмент работает с активным слоем (по умолчанию).

После выбора инструмента «Трансформации» на панели инструментов нажмите на окно изображения. В окне изображения появятся несколько элементов:

Несколько различных типов рычагов по краям:

•  Ромбики для наклона

•  Квадратики для масштаба по горизонтали или вертикали.

•  Маленькие ромбики для изменения перспективы внутри более крупных квадратов для масштабирования по всем направлениям.

Нажмите и тащите, чтобы выполнить действие соответствующим инструментом

Круг с крестиком внутри в центре окна изображения в качестве опорной точки. Нажмите и тащите этот круг для перемещения опорной точки. Его можно разместить за пределами окна изображения, и даже в любом месте экрана (но его уже не будет видно, если только не увеличить окно изображения).

У курсора мыши есть дополнительные маленькие значки, изменяющиеся в зависимости от их расположения:

• На слое: значок перемещения,

• За пределами слоя: значок поворота,

• На рычагах: значок наклона, перспективы или масштабирования,

• В круге центра вращения: значок перемещения и значок вращения.

Строка состояния в нижней части окна изображения отображает название текущего инструмента.

1.1. Активация инструмента

Инструмент можно вызвать следующими способами:

• В меню изображения: Инструменты → Преобразование → Трансформации

• Выбрать этот инструмент также можно, нажав на его значок:

• либо при помощи комбинации клавиш Shift+L.

1.2. Параметры

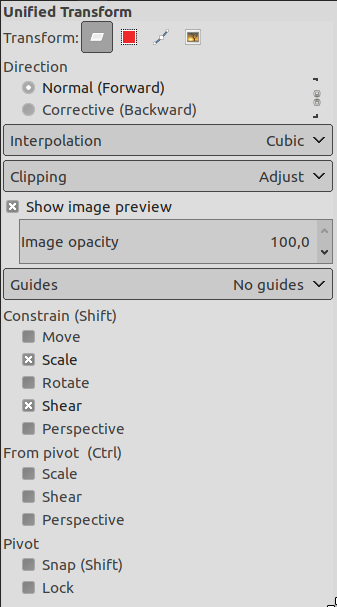

Рис. 2. Параметры инструмента «Трансформации»

Открыть доступные параметры инструмента можно, сделав двойной щелчок по значку инструмента «Трансформации».

Общие параметры

Примечание. Описание параметров, применимых ко многим или ко всем инструментам преобразования.

Ограничить

Перемещение: если параметр не отмечен, перемещение выполняется плавно. При отмеченном параметре движение выполняется с шагом в 45° от центра.

Масштабировать: если этот параметр отмечен, будет сохраняться соотношение сторон.

Параметр ограничения не отмечен Параметр ограничения отмечен

(без опорной точки) (без опорной точки)

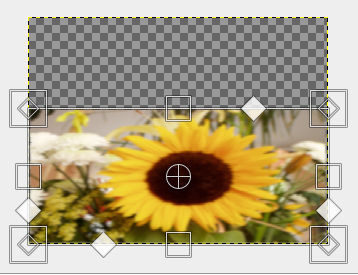

Рис. 3. Ограничение масштаба

Вращение: плавное вращение по умолчанию. При отмеченном параметре вращение выполняется с шагом в 15°.

Наклон: обычно, для наклона слоя нужно перетащить соответствующий значок вдоль края слоя. Если этот параметр не отмечен (по умолчанию), от края можно отклониться. Если параметр отмечен — рычаги наклона будут оставаться на краю.

Перспектива: обычно, чтобы изменить перспективу, нужно потащить соответствующий значок вдоль края слоя. Если этот параметр не отмечен (по умолчанию), от этого края можно отойти. Если параметр отмечен, рычаги изменения перспективы останутся на краю или на диагонали.

Параметр ограничения не отмечен Параметр ограничения отмечен

Рис. 4. Ограничение перспективы

От опорной точки

Масштабирование:

«От опорной точки» не отмечено, «От опорной точки» отмечено,

ограничение отмечено ограничение отмечено

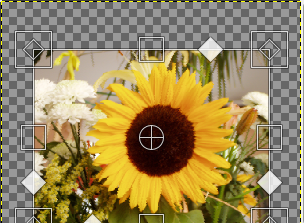

Рис. 5. Масштабировать от опорной точки

Наклон: если этот параметр не отмечен (по умолчанию), то противоположный край будет фиксированным, и опорная точка будет перемещаться вместе с наклоном. Если параметр отмечен, наклон выполняется с фиксированной опорной точкой, а противоположная сторона наклоняется с тем же значением, но в противоположную сторону.

Перспектива: если этот параметр отмечен, местоположение опорной точки не будет меняться.

«От опорной точки» не отмечено «От опорной точки» отмечено

Рис. 6. Перспектива из опорной точки

Опорная точка

Прилипать: если этот параметр отмечен, опорная точка будет прилипать к центру или к углам при приближении к ним.

Закрепить: фиксирует опорную точку.

1.3. Клавиши-модификаторы

Клавиши-модификаторы активируются при выборе действия (перемещение, масштабирование, поворот). Удерживайте:

Shift — для отметки всех не отмеченных параметров и для снятия отметки с ранее отмеченных параметров при выбранном рычаге трансформации, или, при выбранной точке опоры, для фиксации точки опоры в центре или в углу,

Ctrl для отметки всех не отмеченных параметров «От опорной точки», и для снятия отметки с выбранных.

2. Преобразование по точкам

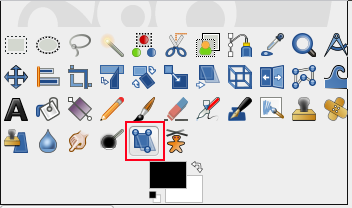

Рис. 7. Инструмент «Преобразование по точкам»

С помощью рычагов, размещённых на холсте, этот инструмент даёт возможность выполнять коррекцию перемещения, поворота, наклона, перспективы и масштабирования.

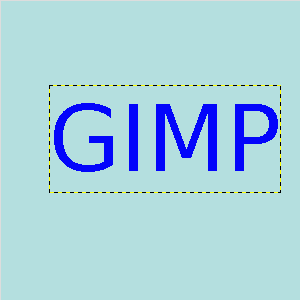

Исходное изображение: текстовый слой

Можно использовать от 1 до 4 рычагов, и эффект зависит от числа рычагов. Инструмент воздействует на выделение, или, при его отсутствии, на весь слой. Активный рычаг больше остальных. Курсор мыши, находящийся на рычаге, дополняется маленьким значком, представляющим активное действие.

При нажатии и перетаскивания рычага применяется преобразование, а другие рычаги остаются на своих местах:

С одним рычагом: нажмите и тащите, чтобы переместить все пиксели выделения.

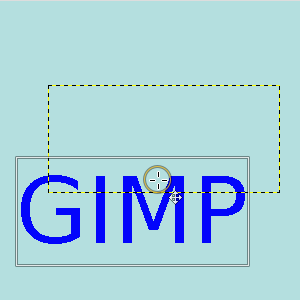

Рис. 8. Пример одного рычага («перемещение»)

С 2-мя рычагами: во время нажатия и перетаскивания рычага производится поворот вокруг другого рычага, играющего роль центра, а также выполняется масштабирование выделения с сохранением соотношения сторон.

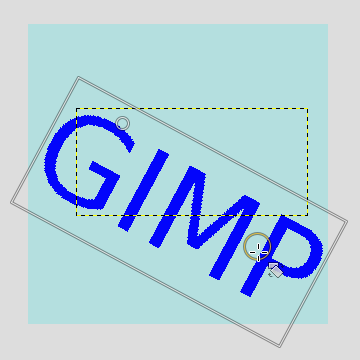

Рис. 9. Пример для двух рычагов (поворот и масштабирование)

С тремя рычагами: во время нажатия и перетаскивания рычага производится наклон и масштабирование выделения без сохранения соотношения сторон.

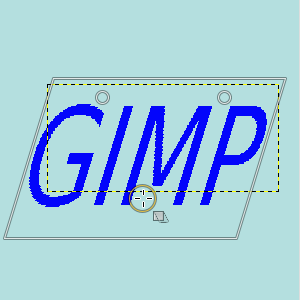

Рис. 10. Пример для 3 рычагов (наклон и масштабирование)

С 4-мя рычагами: во время нажатия и перетаскивания рычага производится изменение перспективы и масштабирование выделения без сохранения соотношения сторон.

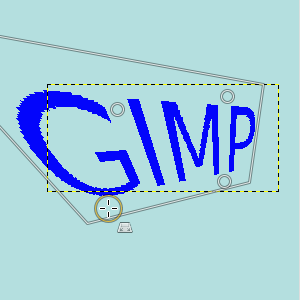

Рис. 11. Пример для 4 рычагов (изменение перспективы и масштабирование)

2.1. Активация инструмента

Инструмент можно вызвать следующими способами:

• Из меню изображения: Инструменты → Преобразование → Преобразование по точкам

• Выбрать этот инструмент также можно, нажав на его значок:

• либо с помощью комбинации клавиш ShiftCtrlH.

2.2. Клавиши-модификаторы

Shift

Для перемещения рычага удерживайте клавишу Shift и нажмите на него.

Ctrl

Для удаления рычага удерживайте клавишу Ctrl и нажмите на него.

2.3. Параметры

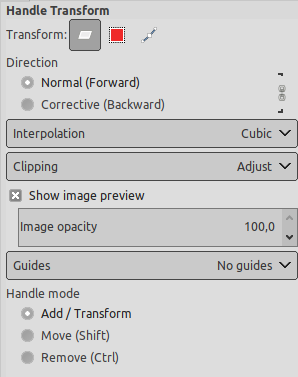

Рис. 12. Параметры инструмента «Преобразование по точкам»

Открыть доступные параметры инструмента можно, сделав двойной щелчок по значку инструмента «Преобразование по точкам»   на панели инструментов.

Преобразование, Направление, Интерполяция, Обрезка, Предварительный просмотр изображения, Направляющие

Примечание. Описание параметров, применимых ко многим или ко всем инструментам преобразования

Непрозрачность изображения

Для настройки непрозрачности предварительного просмотра

Режим работы с точками

Эти параметры описываются в разделе клавиш-модификаторов

Контрольные вопросы.

1. Как трансформировать картинку в GIMP?

2. Как изменить формат изображения в GIMP?

3. Как изменять размер объекта в GIMP?

4. Как вращать объект в GIMP?

ДОМАШНЕЕ ЗАДАНИЕ

1. Изучить теоретический материал по данной теме.

2. Выполнить Практическое задание описанные действия в п.2. Преобразование по точкам. Результаты представить в виде крин-шотов.

3. Ответить письменно на контрольные вопросы.
